小型转舌式柜门锁具结构设计

日常做机箱机柜、工业柜体结构设计时，锁具的选型和适配往往是容易被忽略但直接影响整机使用体验的环节，这款转舌式锁具的三维结构，刚好覆盖了小型柜体锁闭结构的典型设计逻辑，先从实际安装场景说起，这类锁具最常应用在工业配电箱门板、小型设备检修舱门、办公文件柜抽屉、通讯设备机箱侧板这类需要频繁启闭、同时要求一定锁闭可靠性的部位，相比外露式搭扣锁，这类嵌入式转舌锁的外表面几乎与安装面齐平，不会在设备外侧形成突出的磕碰点，很适合用在人员走动频繁的车间设备、过道旁的配电柜体上，避免勾挂衣物或者磕碰造成损伤。

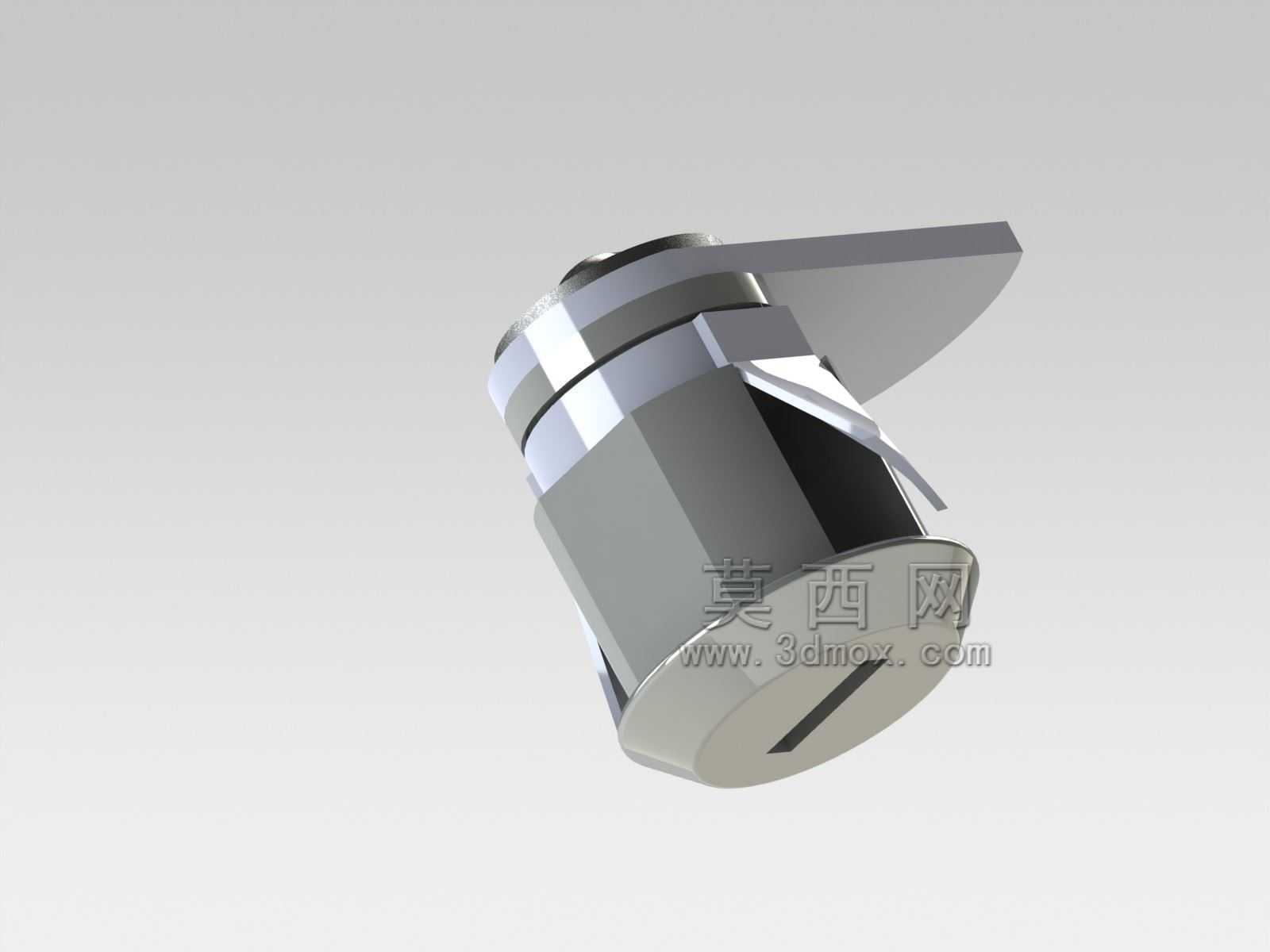

从功能特性上拆解，这款锁的核心锁闭动作靠尾部的偏心转舌实现，钥匙插入锁芯带动内部锁芯组件转动时，尾部的金属转舌会同步旋转90度，从与安装孔平行的解锁状态转动到垂直于门板的锁止状态，转舌的搭接边会直接压在柜体门框的内侧，实现门板与框体的锁紧，锁体中部设计了多道环形卡槽结构，安装时可以根据门板的实际厚度选配对应的卡簧或者垫片，适配不同厚度的钣金门板，不需要额外在门板外侧做沉台加工，普通的冲孔加工就能完成安装位的制备，对钣金加工的精度要求比较友好，不会因为门板厚度的小幅公差出现安装松动或者锁闭卡滞的问题。

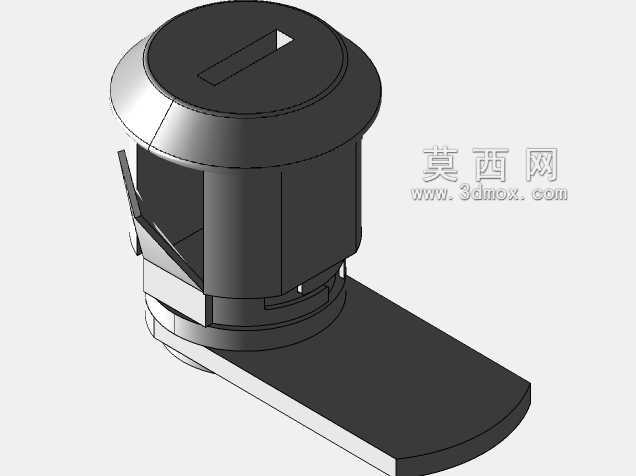

设计思路上，这款锁把所有运动部件都集成在圆柱形的锁体外壳内部，外壳采用多边形切削的外形结构，一方面是方便安装时用扳手夹持拧紧锁体的固定螺母，避免锁体跟着钥匙转动出现跟转问题，另一方面多边形的切面也能和安装孔的防转切面配合，不需要额外做防转定位结构，减少了门板上的加工工序。锁芯部分采用扁形钥匙孔设计，对应的钥匙通用性有一定管控，不会出现相邻柜体钥匙通用互开的问题，同时锁芯与外壳之间设计了防拔限位结构，外力撬动锁芯时，内部的限位台阶会卡在外壳内部，避免锁芯被整体拔出破坏。

再说到安装边界的尺寸控制，这类小型转舌锁的安装开孔直径通常在18-22mm区间，锁体嵌入门板的深度控制在20mm以内，不会占用柜体内部过多的走线或者元器件安装空间，尾部转舌的转动半径经过校核，在锁止状态下转舌超出安装孔边缘的搭接量在8-10mm，既保证足够的锁闭压紧力，不会因为门板受外力挤压出现脱开，也不会因为转舌过长，在转动过程中干涉到柜体内部的布线或者安装在门板内侧的元器件。锁体前端的装饰盖与锁芯之间预留了微小的活动间隙，即使门板表面存在小幅的平面度误差，装饰盖也能完全贴覆在门板外侧，不会出现缝隙过大影响外观或者积灰的问题。

实际做结构适配的时候还要注意，这类锁具的转舌可以根据实际门框的搭接位置调整安装角度，不需要重新加工锁体，只需要松开转舌的固定螺丝，调整好转舌的初始角度再锁紧，就能适配不同门框边距的安装需求，对于小批量定制化的柜体产品来说，这种可调结构能大幅减少锁具的备货种类，降低物料管理成本。另外锁体的金属外壳表面做了镀镍处理，在普通车间环境下具备基础的防锈能力，即使是在湿度稍高的仓储环境下使用，也不会短时间出现锈迹卡滞锁芯的问题，锁芯内部的弹子组件采用铜质材质，长期插拔钥匙也不会出现过度磨损导致的钥匙打滑、转不动的情况，日常维护只需要定期在锁芯内注入少量干性润滑剂，就能保证数年的正常启闭使用，不需要频繁拆换锁具。
