飞机油箱加热器金属组件结构设计

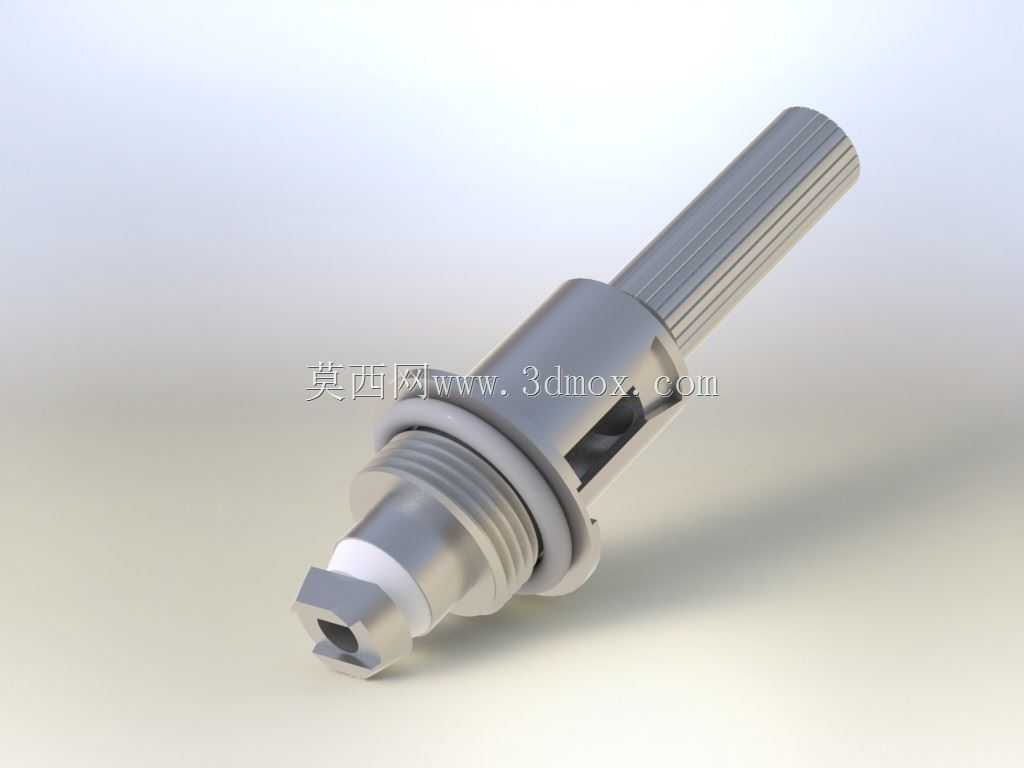

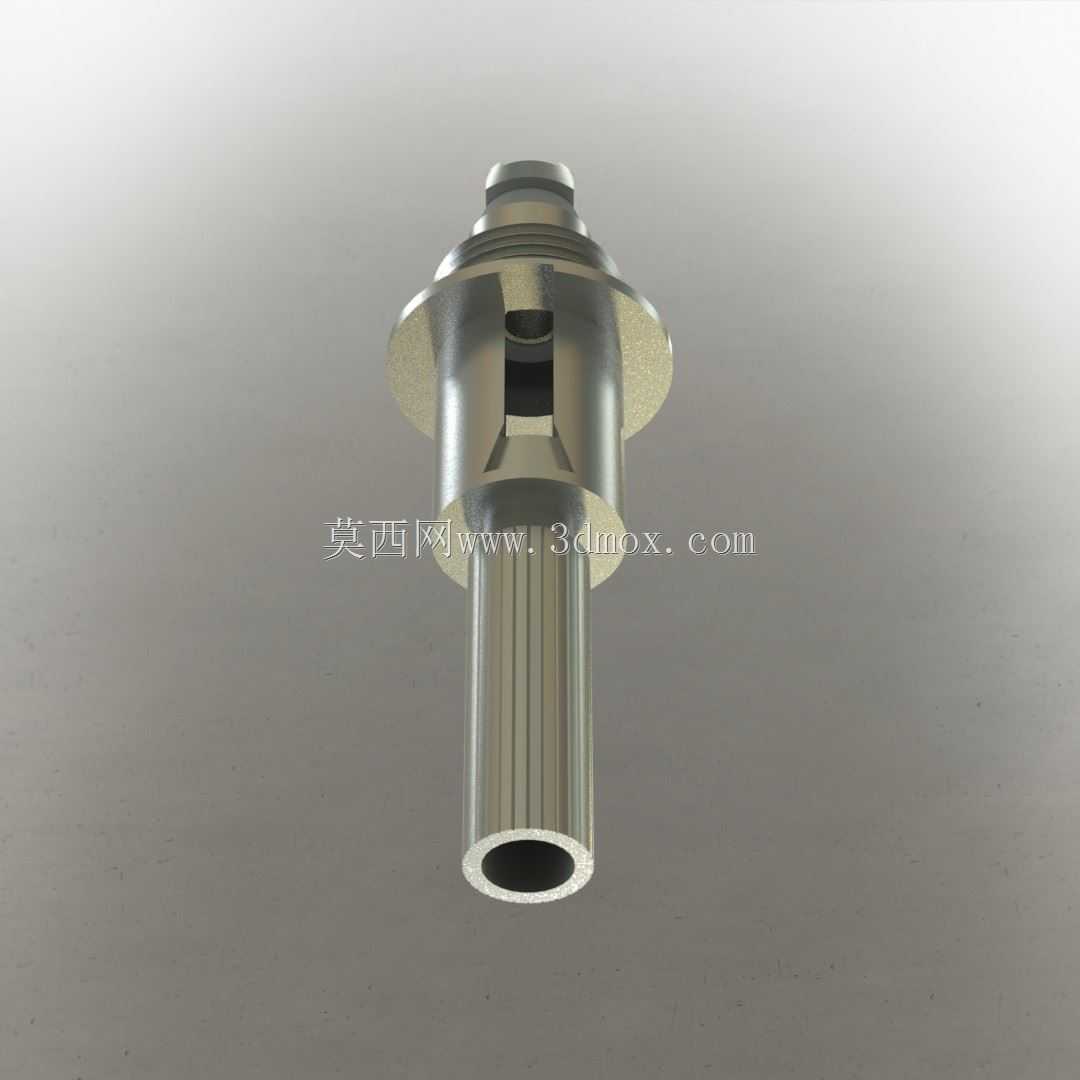

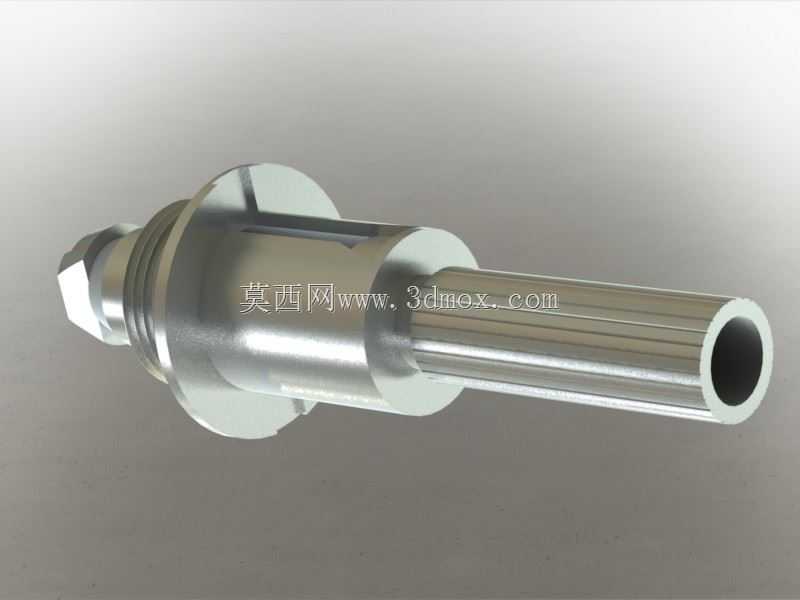

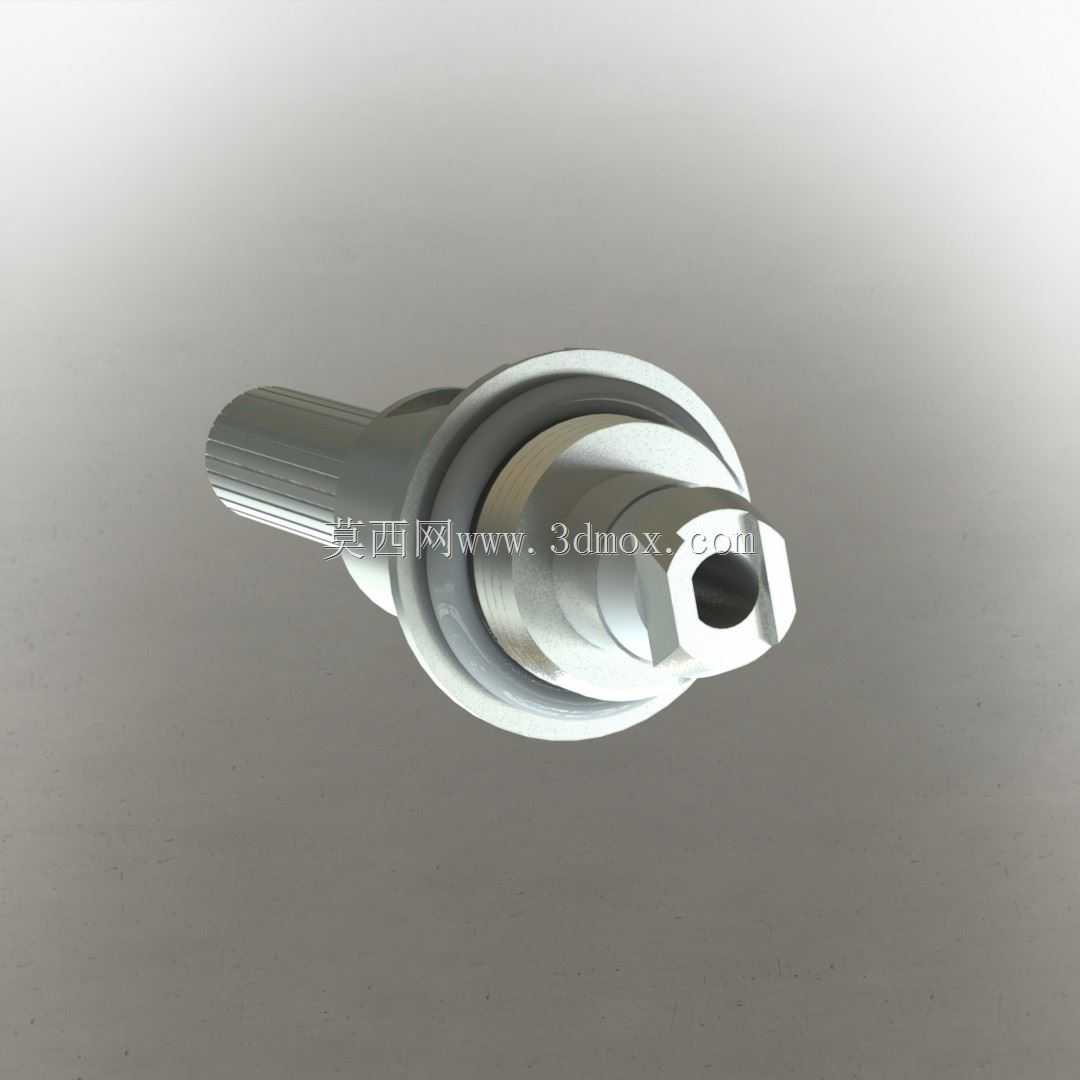

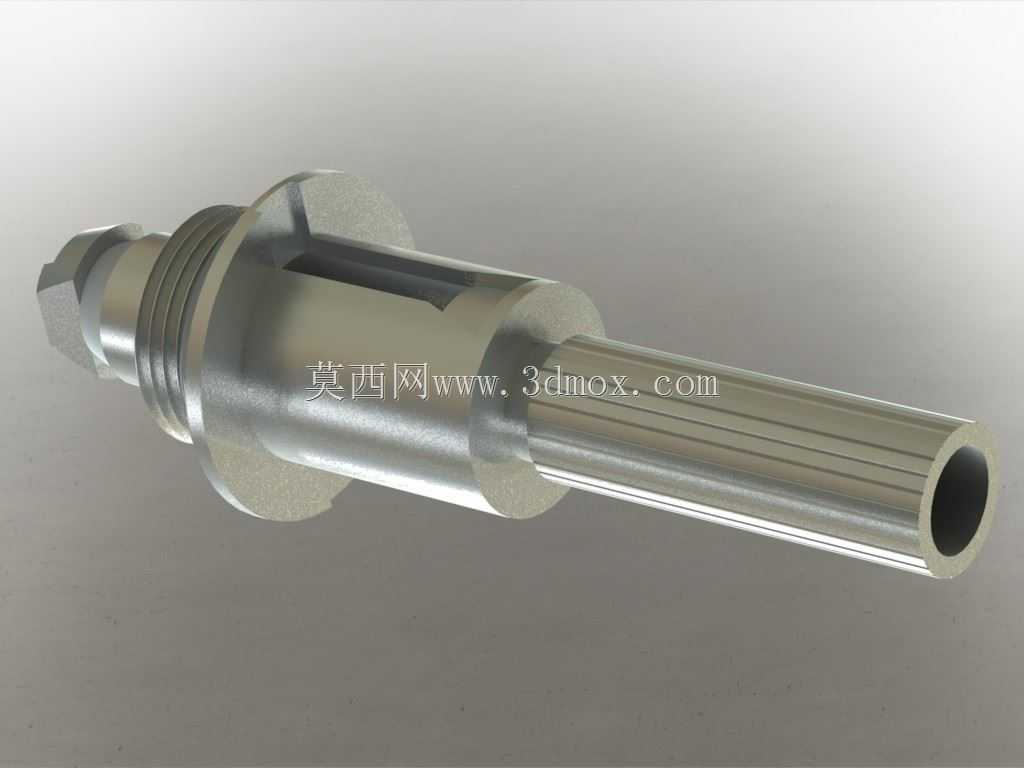

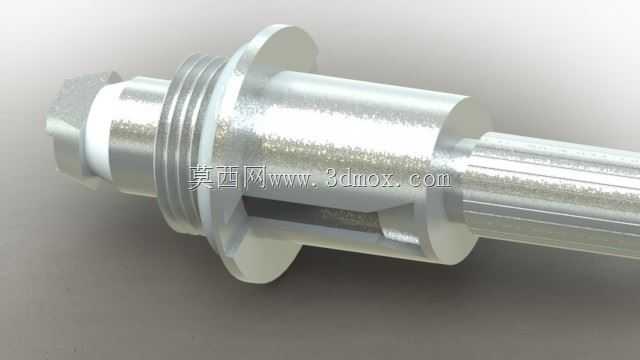

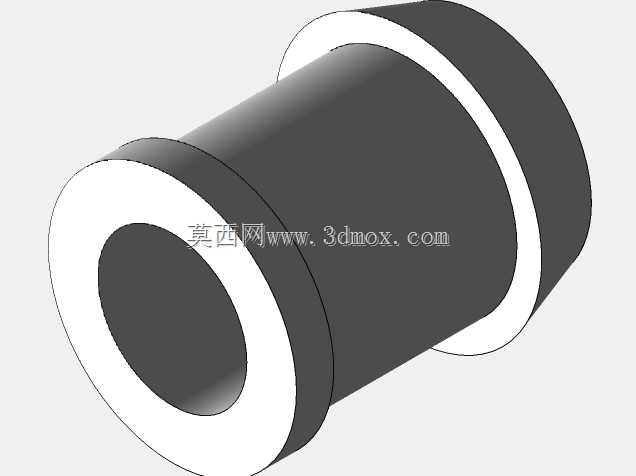

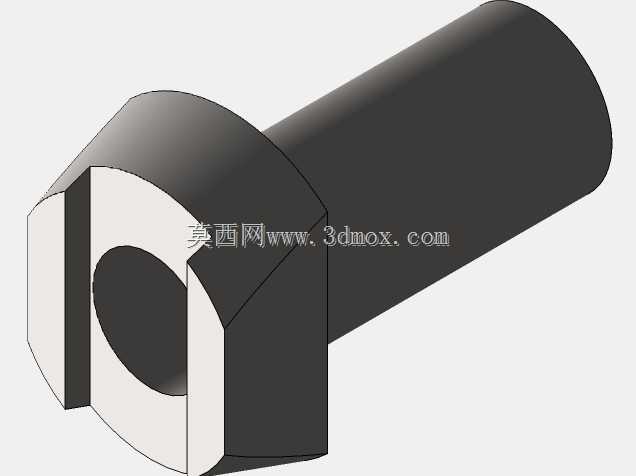

该组件应用于通航小型飞机燃油供给系统，核心作用是在低温高空飞行环境下，对油箱内输出的航空燃油进行适度预热，避免燃油因低温析出石蜡、黏度升高导致供油不畅，保障发动机燃油供给稳定性，尤其适配中低空长航时作业类小型飞行器的低温工况使用需求。从结构设计逻辑来看，组件采用同轴阶梯式回转体布局，上部设置带限位凸缘的快插对接结构，凸缘直径大于安装孔位尺寸，安装时可直接卡接在油箱壁预设的安装座上，无需额外设计复杂的锁紧压板，既减少了安装工序，也能保证安装后轴向位置固定，不会因油路振动出现轴向窜动。上部对接端的外轮廓做了多道环形密封槽设计，可适配标准O型密封圈，装配后能隔绝油箱内外的介质流通，避免燃油从安装缝隙渗漏，密封槽的槽宽与槽深尺寸匹配常用的航空耐油橡胶圈规格，维修更换时无需定制特殊密封件。中部为加热功能核心腔体，腔体侧壁开设对称的通油窗口，燃油可从窗口进入腔体内部与加热元件充分接触，窗口的边缘做了倒圆角处理，避免加工过程中产生的锐边在长期油流冲刷下脱落金属碎屑，污染燃油供给系统。下部为带纵向防滑槽的出油对接端，纵向槽可增加与外接燃油软管连接时的摩擦力，配合卡箍锁紧后可承受0.3MPa以上的油压不脱落，出油端的内孔通径经过流量校核，可满足发动机最大工况下的燃油通流需求，不会产生额外的油路节流损失。整个组件的材质选用航空常用的铝合金加工，表面做硬质阳极氧化处理，既具备足够的结构强度承受飞行过程中的振动载荷，也能耐受航空燃油的长期腐蚀，整体重量控制在较低水平，不会给飞机增加过多的无效载荷。安装边界方面，组件的最大外径为凸缘位置尺寸，安装时仅需在油箱壁开设对应直径的安装孔，预留的轴向安装空间可覆盖大部分小型飞机油箱的壁厚范围，无需对原有油箱结构做大规模改动，适配性较强。
