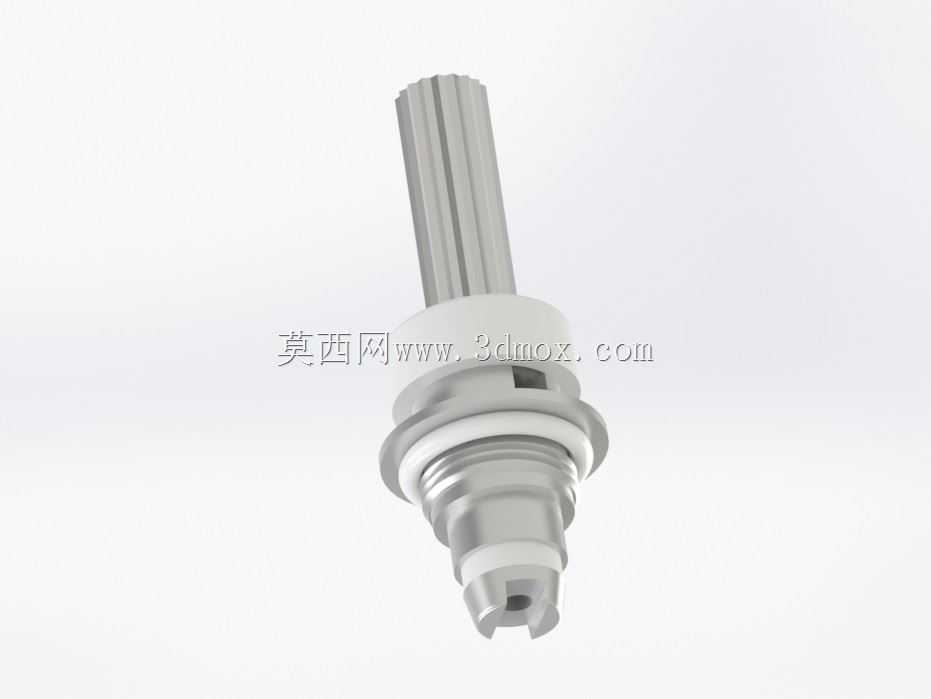

电子烟雾化器可更换加热线圈组件结构

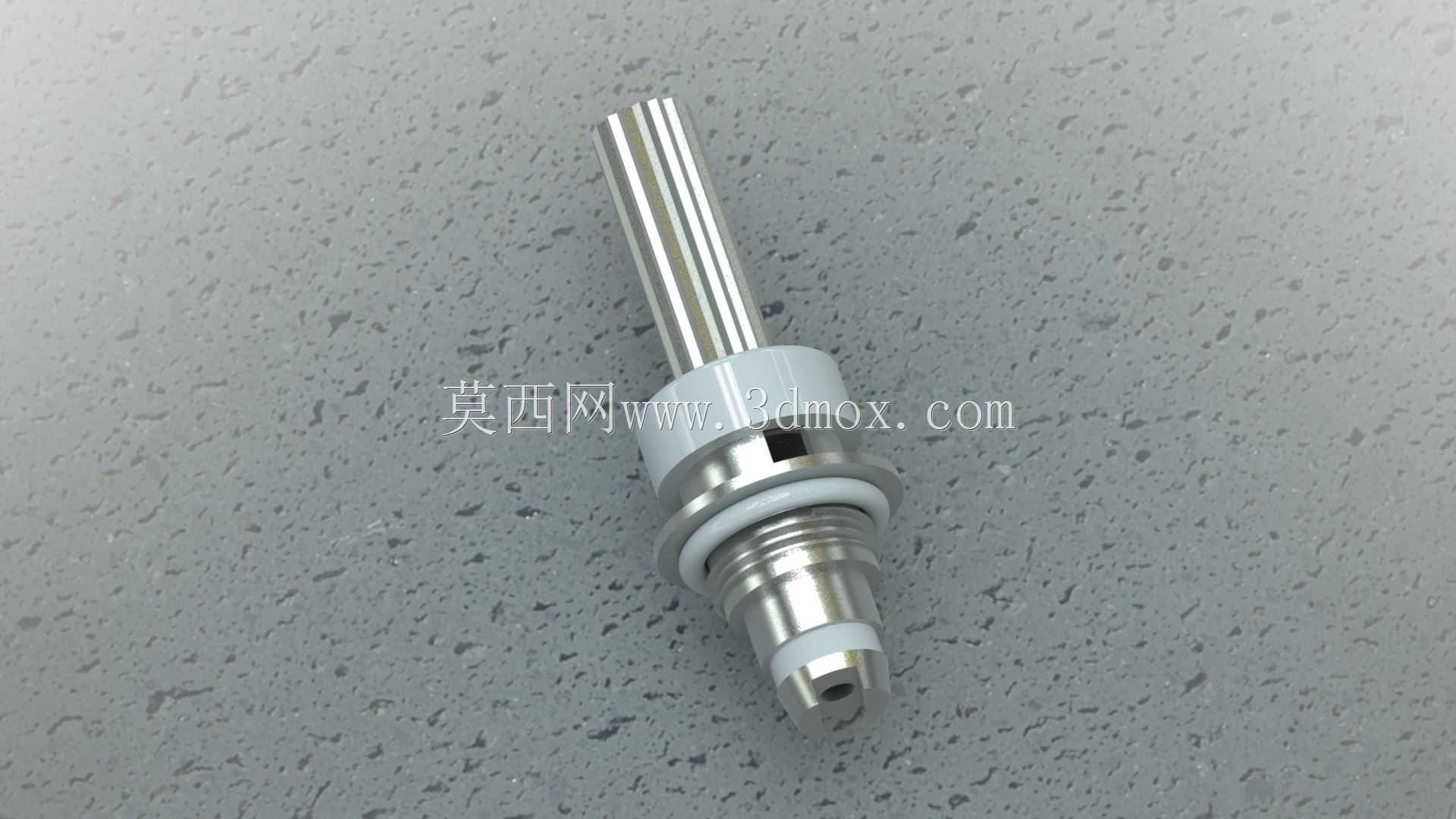

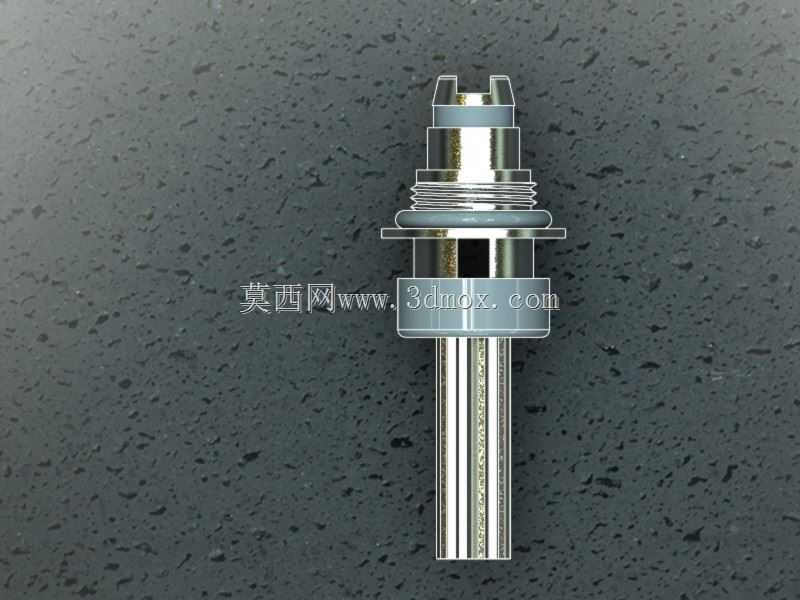

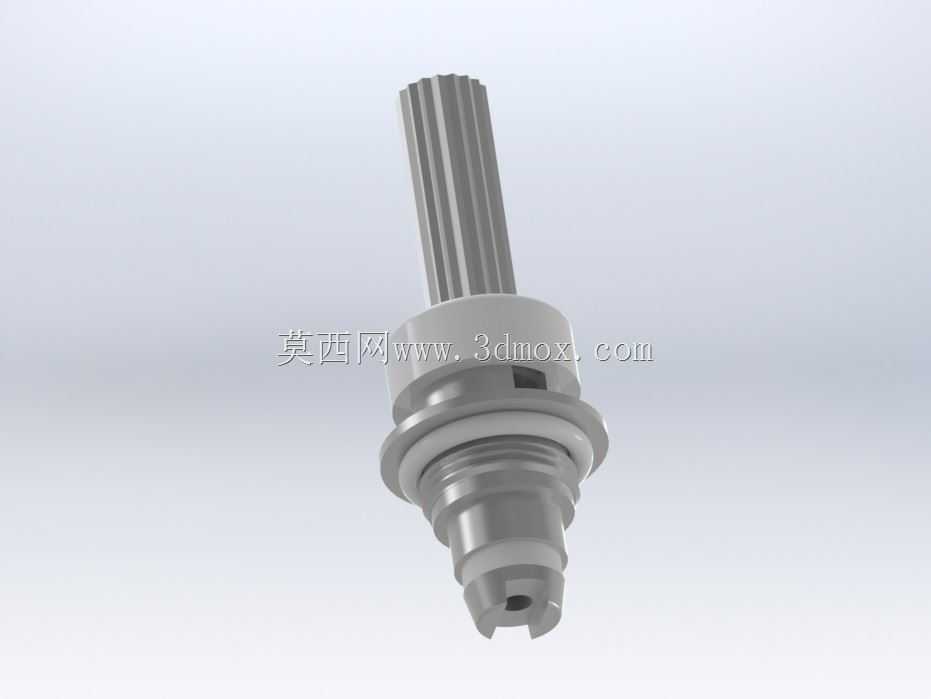

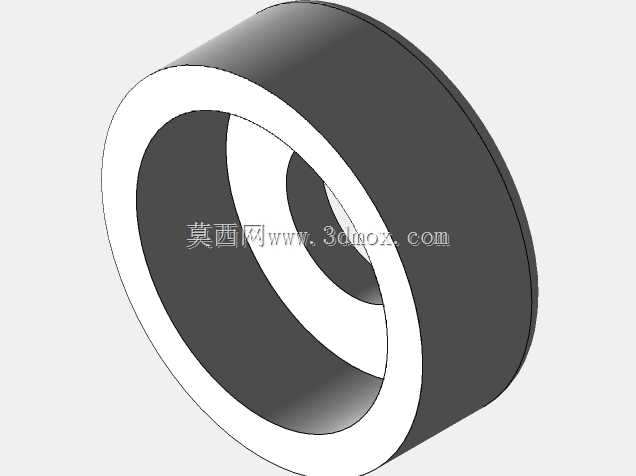

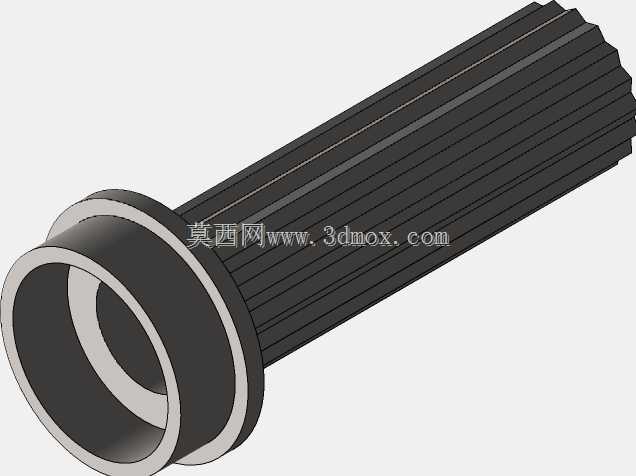

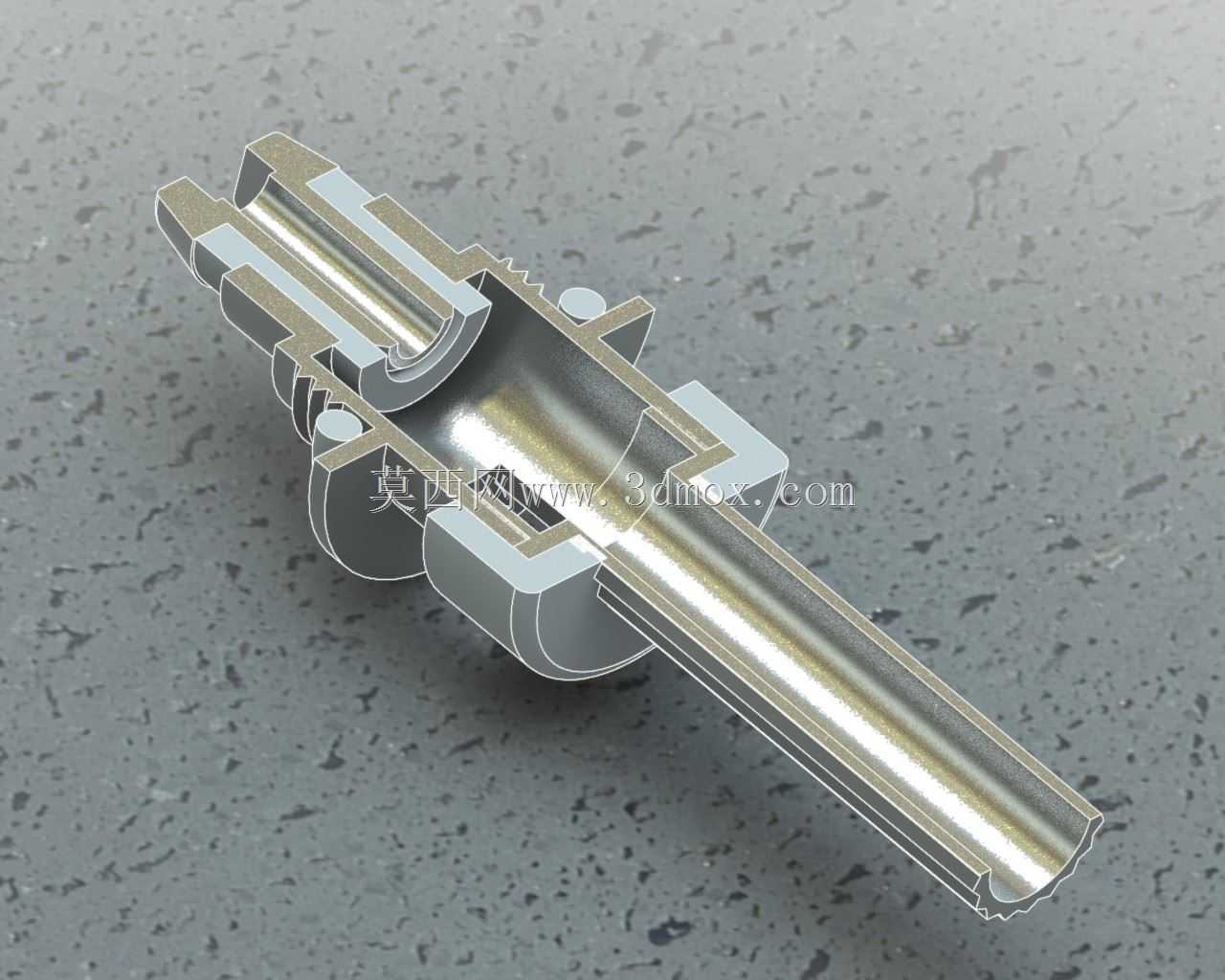

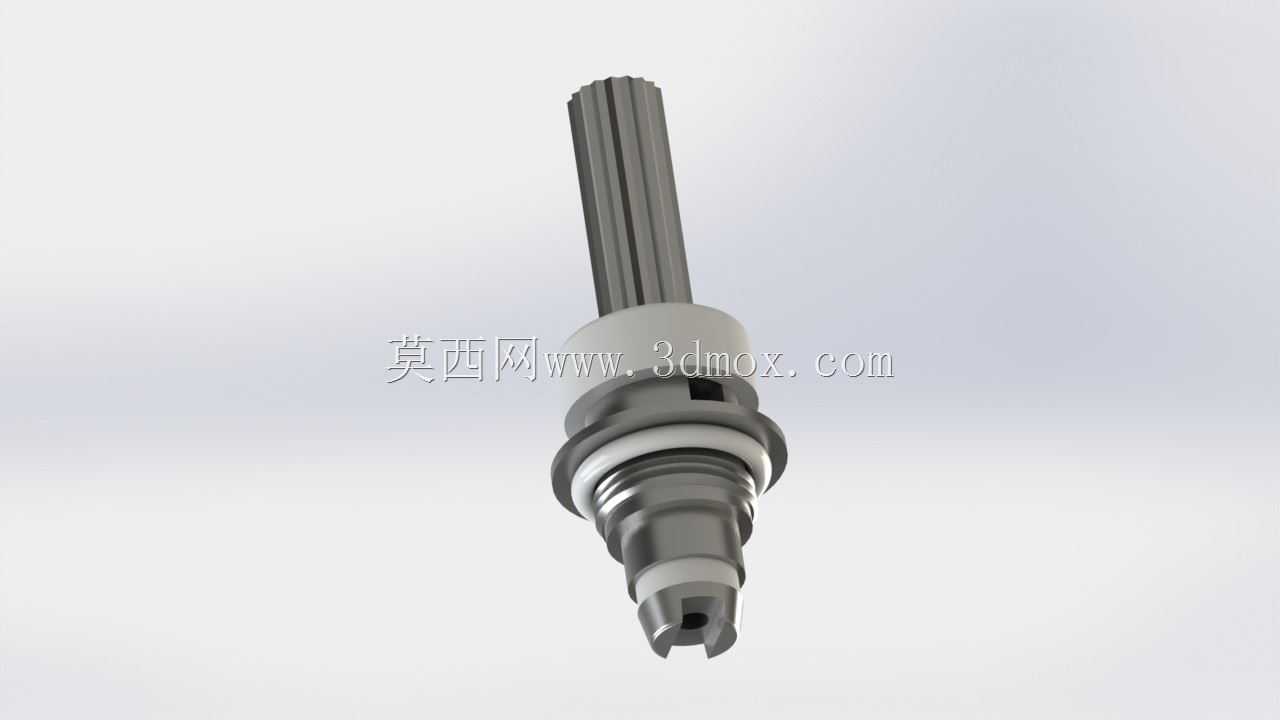

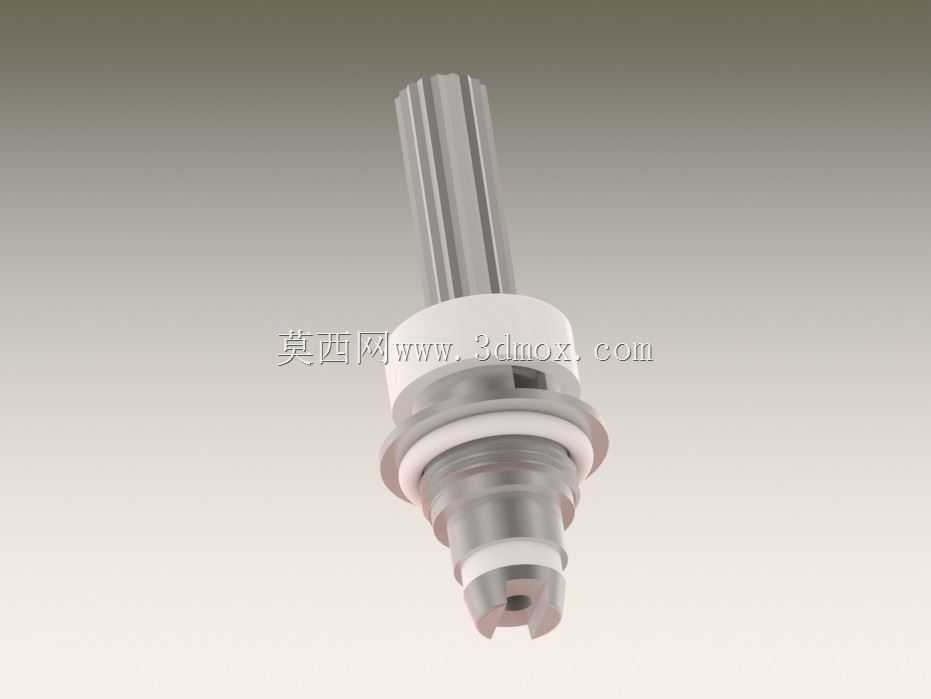

该组件为电子烟雾化设备内的可更换加热单元核心部件，日常应用于便携类蒸汽发生设备的耗材替换场景，当原有加热线圈积碳老化、雾化效率下降时，用户可直接整体替换该组件，无需拆解整支雾化器，大幅降低日常维护的操作门槛。从功能实现逻辑来看，组件中段的绝缘密封结构承担了气路隔离与电路绝缘的双重作用，金属外壳部分采用阶梯式轴段设计，不同直径的轴肩分别对应雾化仓内的安装定位槽、密封胶圈卡位以及电极接触端面，安装时只需顺着雾化仓内的导向槽推入，到位后轴肩卡入定位结构即可完成固定，配合嵌套在环形槽内的硅胶密封圈，可完全阻断烟油从安装缝隙渗漏至电极仓的路径，避免电路短路故障。设计阶段优先考虑了耗材的通用替换属性，整体外形为细长轴类结构，最大外径适配常规口径雾化器的标准安装仓尺寸，轴向总长度控制在不触碰雾化仓顶部油仓隔板的范围内，既保证发热段处于油仓导油孔的正对区域，让导油棉可以充分浸润烟油，又不会因为长度过长顶到油仓密封结构导致供油不畅。组件两端的电极接触端采用了同心度极高的阶梯轴设计，下端电极与设备供电端的弹性顶针可靠接触，上端的出气嘴结构直接对接雾化器的吸嘴气路，气流从组件侧部的进气孔流入后，直接穿过发热线圈所在的雾化腔，将加热产生的蒸汽顺着中心气路导出，气路内壁做了光滑过渡处理，没有突兀的台阶结构，可减少冷凝液在气路内的滞留堆积。金属外壳的表面做了高光切削处理，一方面提升金属部件的耐腐蚀性能，避免长期接触烟油出现氧化锈蚀，另一方面光滑的外表面可以降低安装时的摩擦阻力，用户替换时无需额外工具即可徒手完成拆装。发热线圈的固定结构内嵌在绝缘基座内，引脚与两端电极的连接采用压合固定工艺，避免焊接点在长期高温工作环境下出现脱焊断裂，绝缘基座选用耐高温的绝缘材质，可承受线圈连续工作时的高温，不会出现受热变形、材质融化的问题，保证组件在整个使用寿命周期内的结构稳定性。密封胶圈的线径经过反复匹配验证，既不会因为胶圈过粗导致安装阻力过大，用户难以推入到位，也不会因为胶圈过细导致密封不足出现漏油、气路漏气的问题，平衡了安装手感与密封可靠性。
