直角安装微型按钮开关三维结构设计

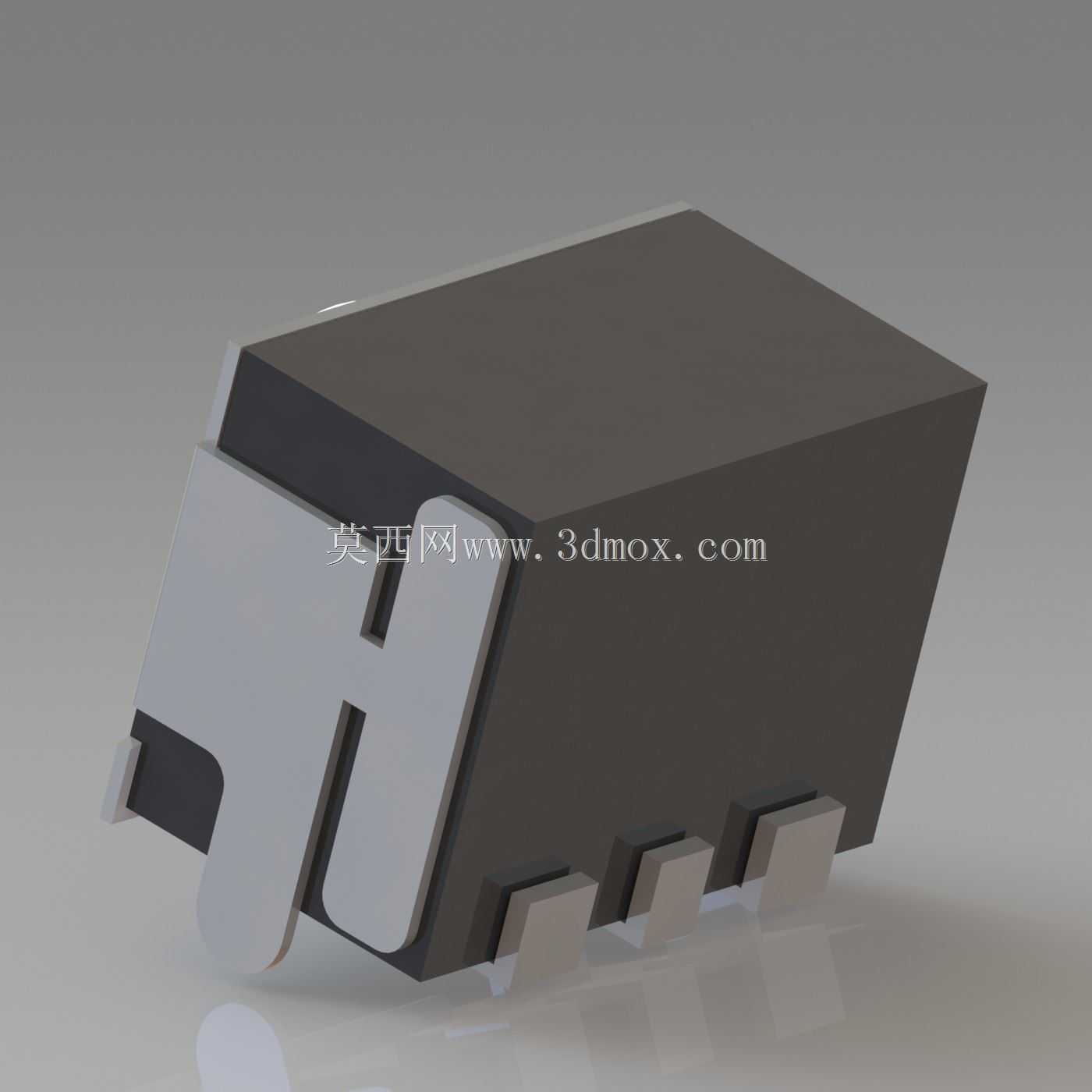

　　从实际使用场景来看，这类微型开关常被用作设备的复位触发键、功能切换按键、电源通断辅助触点，在蓝牙耳机充电仓、便携血糖仪、小型手持测距仪、工业微型传感器触发端这类产品上都能见到同结构开关的应用，它的触发行程短，按压力度控制在适中区间，既不会因为误触轻易触发信号，也不会因为按压力度过大影响日常操作的手感。做这类开关的三维建模时，首先要卡死的是安装边界的尺寸公差，开关的插脚位置、直角弯折的角度、本体与安装面的贴合间隙都要严格匹配 datasheet 里的规格参数，插脚的伸出长度要对应PCB板的厚度，预留出焊盘焊接的余量，不能出现插脚过长顶到板面对侧结构件，或是过短导致焊接强度不足的问题。在消费电子、小型工控终端、便携检测设备这类对内部安装空间有严苛限制的产品结构设计中，这类直角安装的微型按钮开关是出镜率极高的人机交互输入元件，不同于常规直插式垂直安装的轻触开关，直角安装的结构特性决定了它可以直接贴装在PCB板的边缘位置，不需要在PCB板面上预留垂直方向的按压行程空间，对于厚度控制在10mm以内的超薄类电子产品来说，这种安装方式能把板面的空间利用率提升近40%，避免开关元件突出板面占用上层结构件的排布空间。

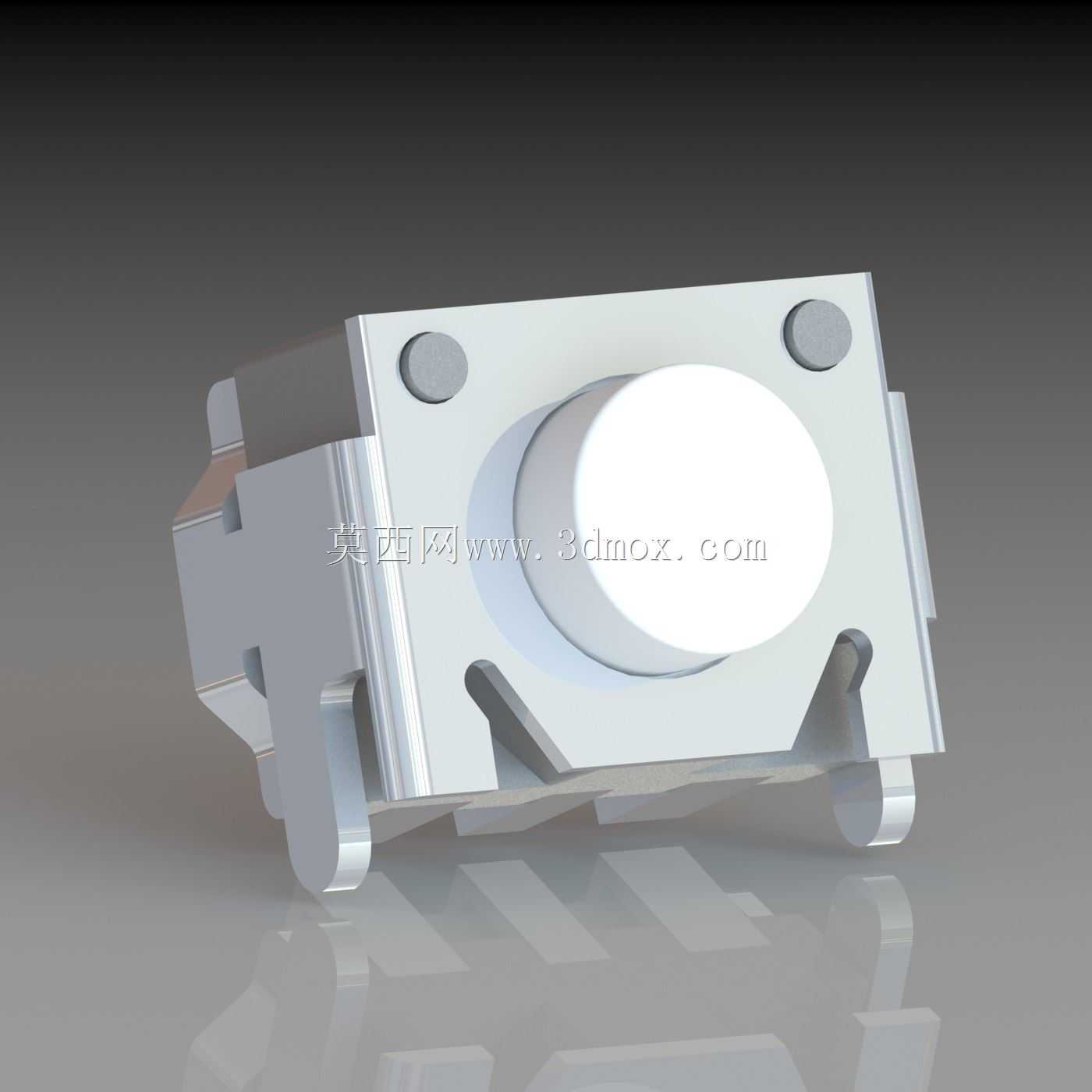

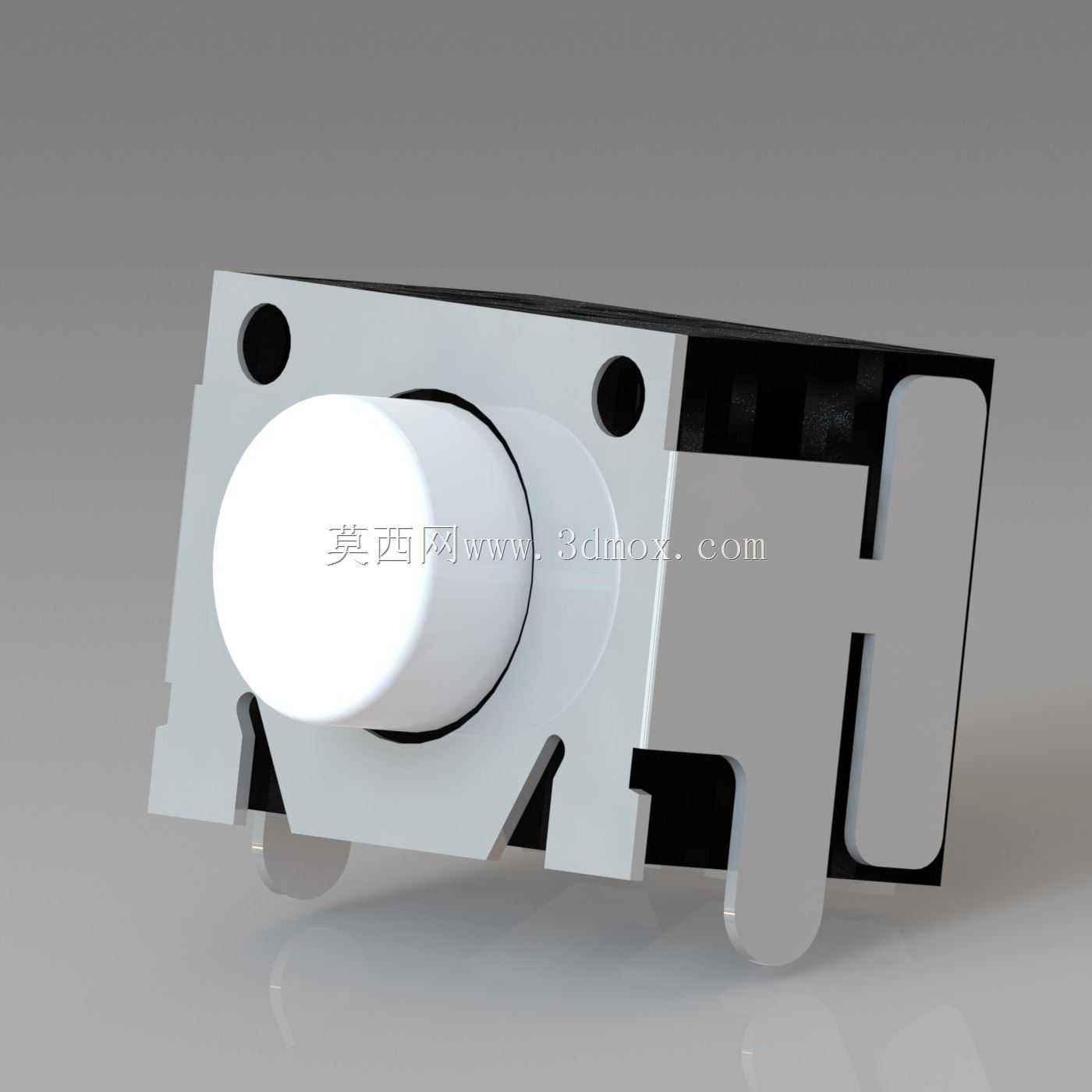

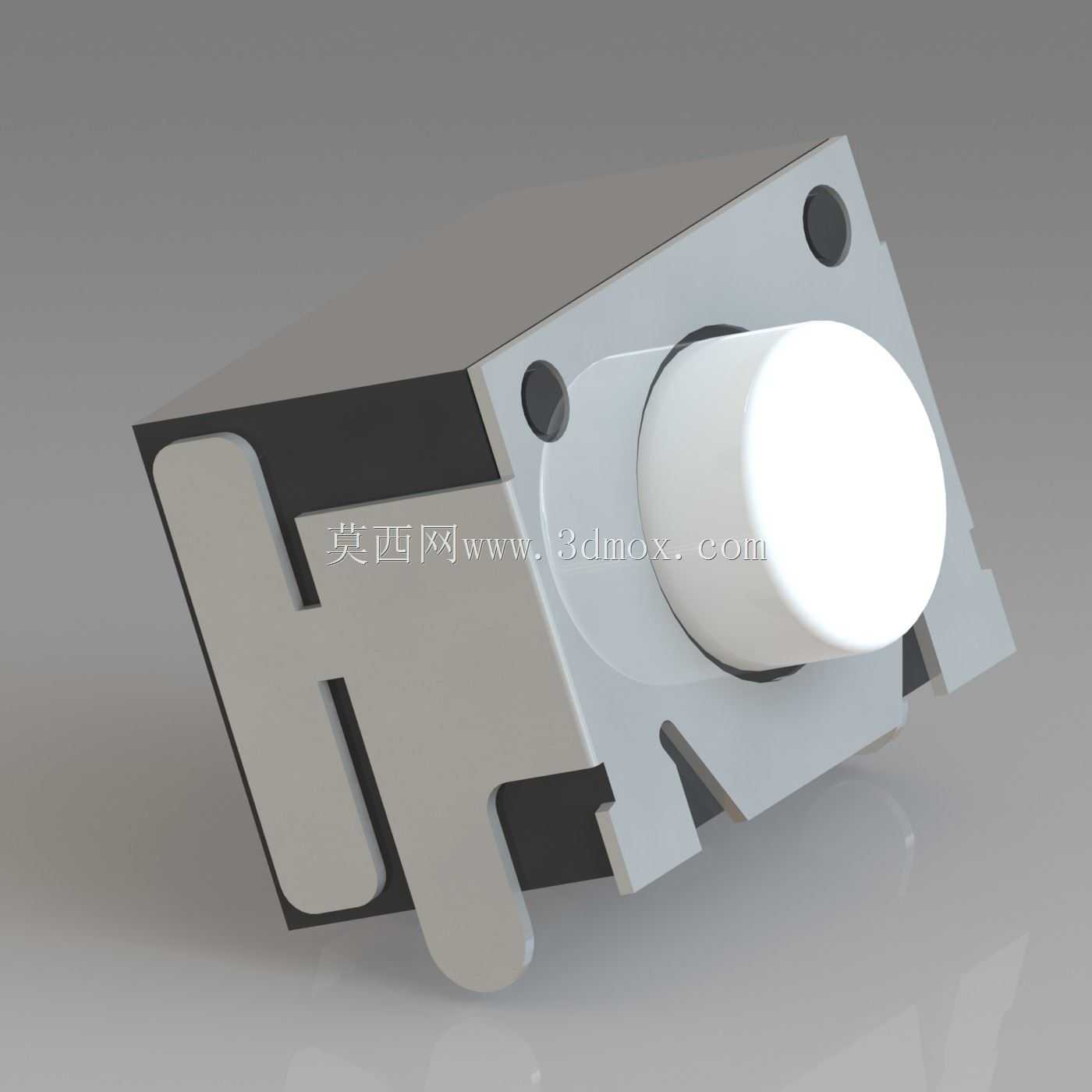

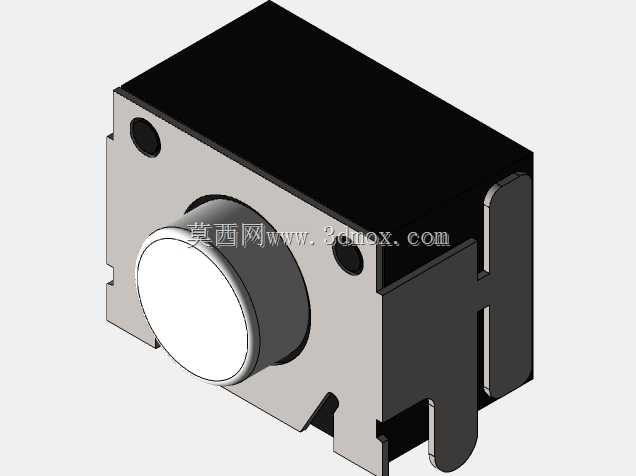

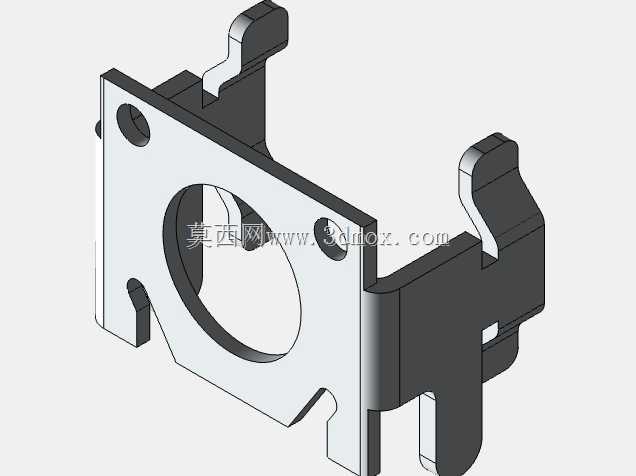

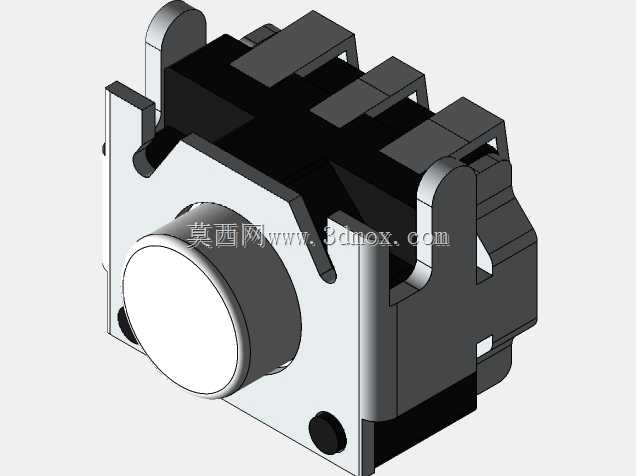

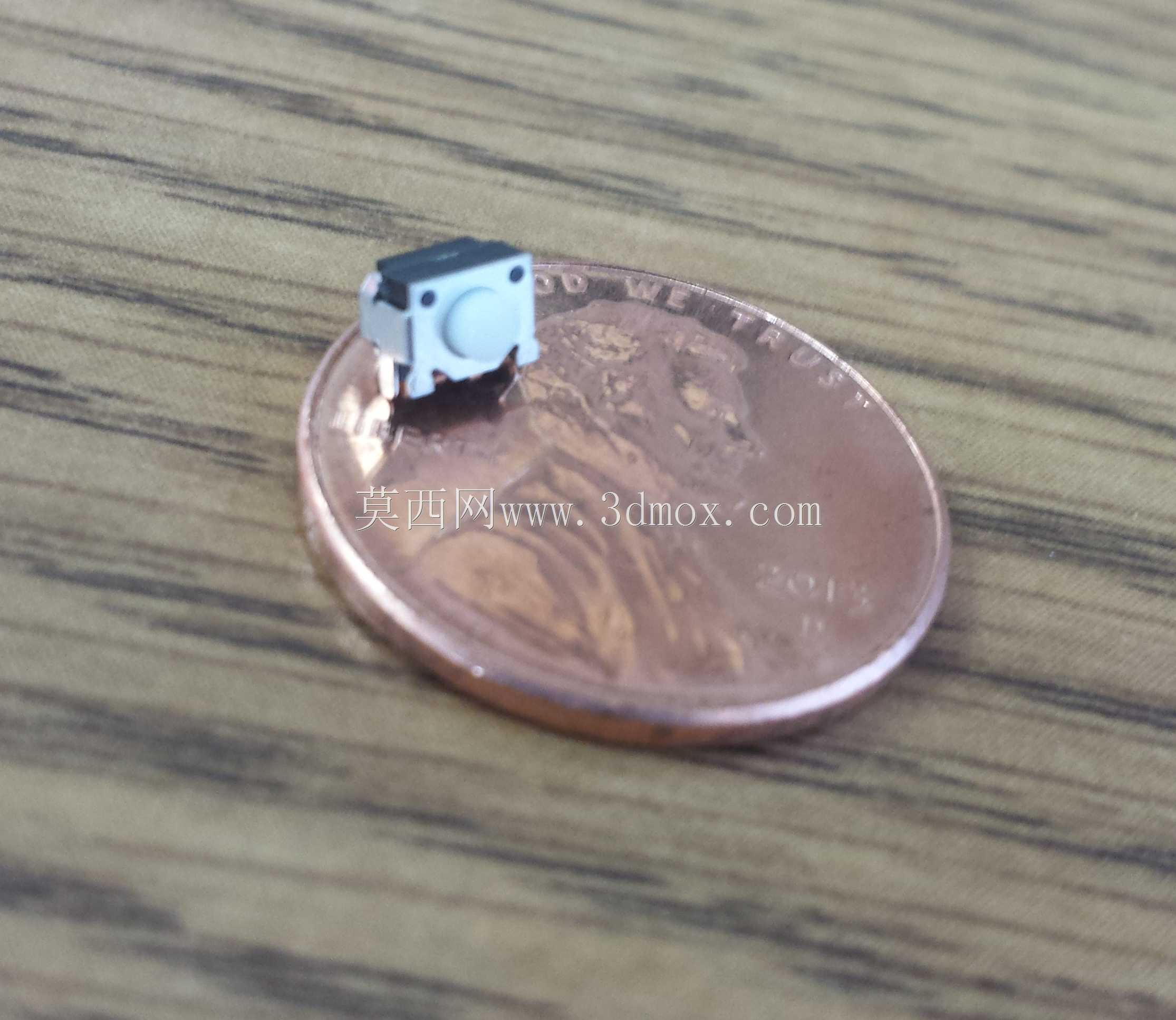

　　开关本体的外形是带圆弧过渡的方形结构，顶部的按压帽做了微凸的弧面设计，这个细节在建模时不能省略，弧面的曲率直接影响按压时的手指接触手感，同时也要考虑和外部设备按键帽的配合间隙，通常要预留0.1-0.2mm的活动余量，避免外部按键帽和开关本体出现卡滞。开关侧面的固定卡扣结构是建模时容易忽略的细节，这个卡扣是用来在安装时卡入PCB板对应的定位槽内，在焊接前先完成预固定，避免过波峰焊时开关出现偏移，卡扣的倒角、卡合量都要严格按照实际尺寸还原，卡合量过小会导致预固定失效，过大则会导致安装时卡扣断裂或是PCB板定位槽被撑裂。

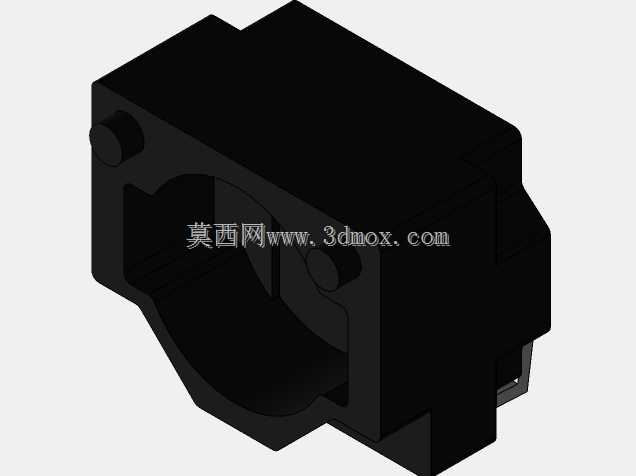

　　从结构设计的思路来看，这类微型开关的内部是弹片接触结构，但在做整机结构建模时不需要还原内部的弹片细节，只需要把外部的安装尺寸、按压行程、外形轮廓做到完全准确即可，因为结构工程师在选型时只需要确认开关和周边结构件的干涉情况、安装位的匹配度，内部的触点结构属于开关生产厂商的设计范畴。要注意的是，直角安装的开关在排布时，要避开PCB板上的走线拐角、大尺寸元件的焊盘位置，插脚的焊盘要做加大处理，提升焊接后的固定强度，因为这类开关在长期按压过程中会受到垂直于板面的按压力，焊盘如果过小，长期使用后容易出现焊盘脱落的问题。另外开关本体的高度要和周边元件做高度差校核，通常要比周边的电阻、电容元件高出0.5mm以上，避免按压时触碰到周边元件造成损伤。

　　在做整机装配的干涉检查时，要模拟开关的全按压行程，确认按压到最低位置时，开关本体和底部的PCB板、周边的结构筋位都不会出现硬接触，预留出足够的行程余量，同时外部的按键帽和外壳的开孔之间也要预留均匀的间隙，避免出现按键偏位卡涩的问题。这类微型开关虽然属于标准电子元器件，但在实际建模过程中很容易因为忽略安装角度、插脚位置的细小公差，导致后续开模或是PCB打样时出现安装不匹配的问题，所以建模时每一个定位尺寸都要对应规格书的参数逐一核对，尤其是直角弯折处的尺寸，因为生产过程中弯折角度可能存在微小的公差，建模时可以在安装位周边预留0.1mm的容错间隙，提升整体结构的适配性。
