HMC水平锚固系统端板连接构件

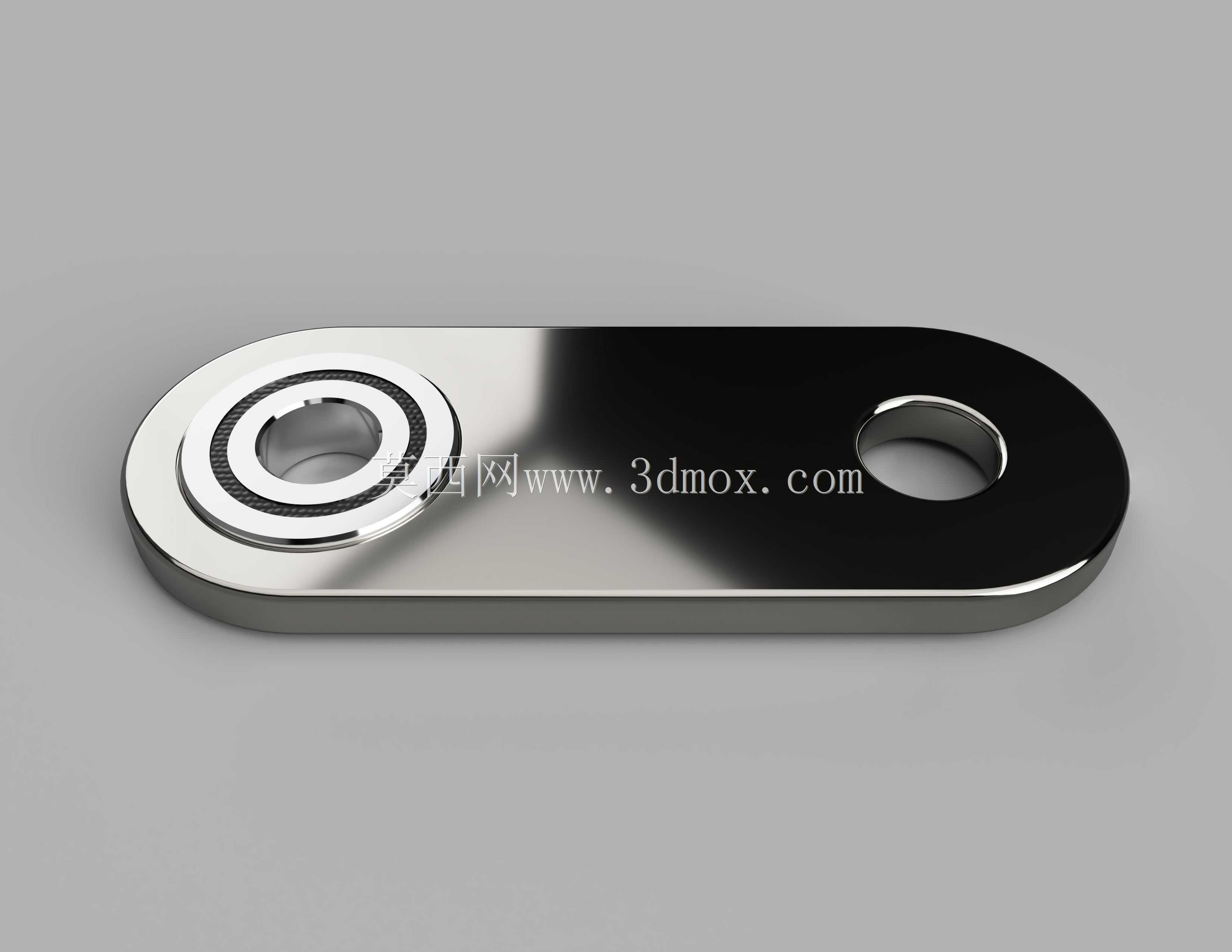

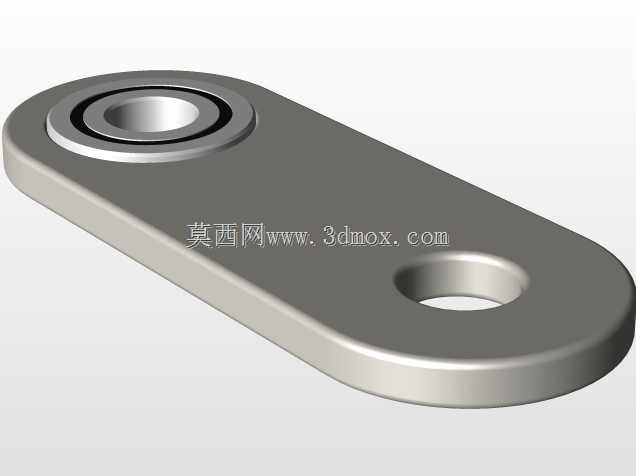

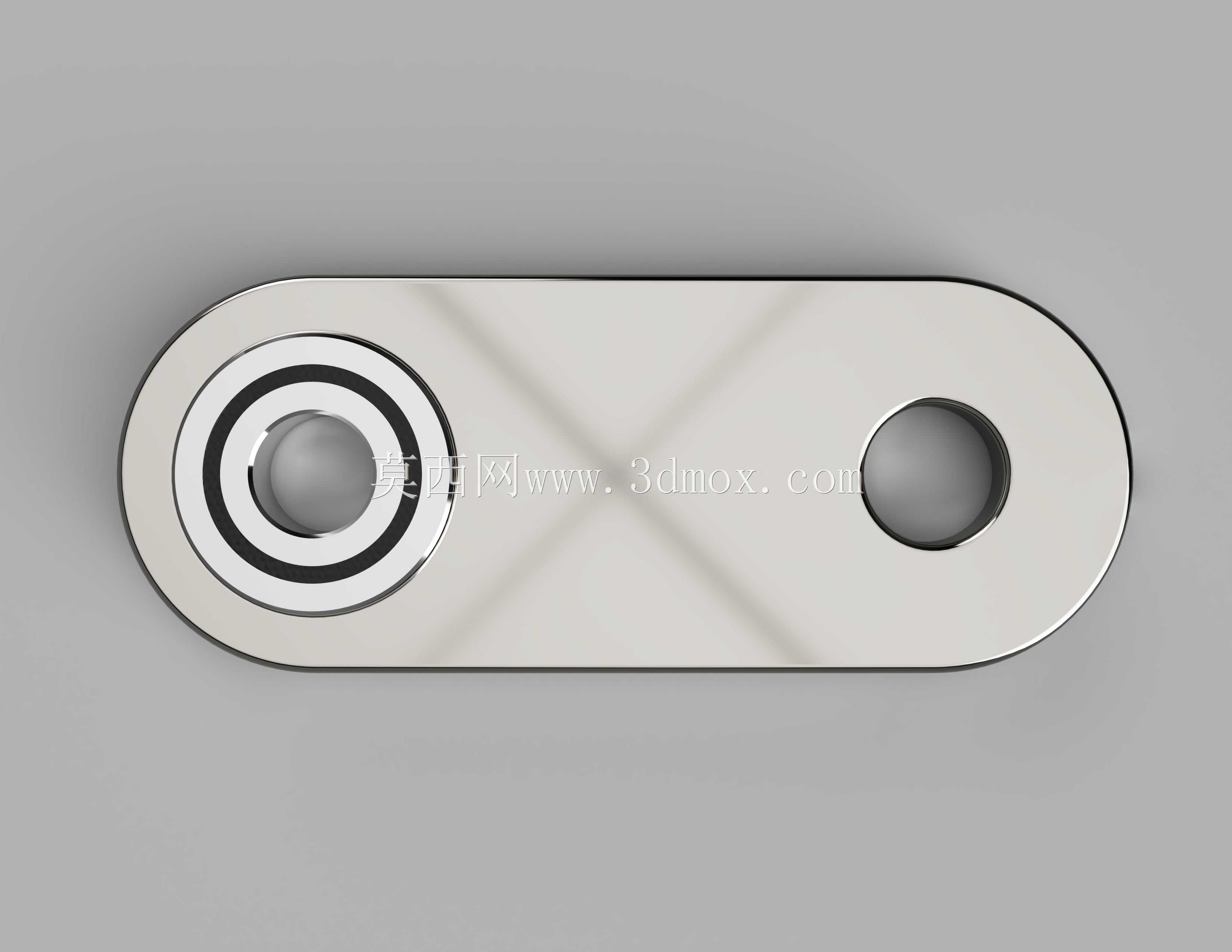

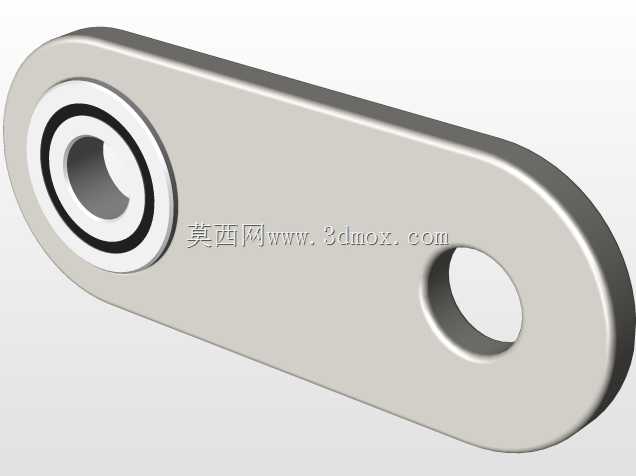

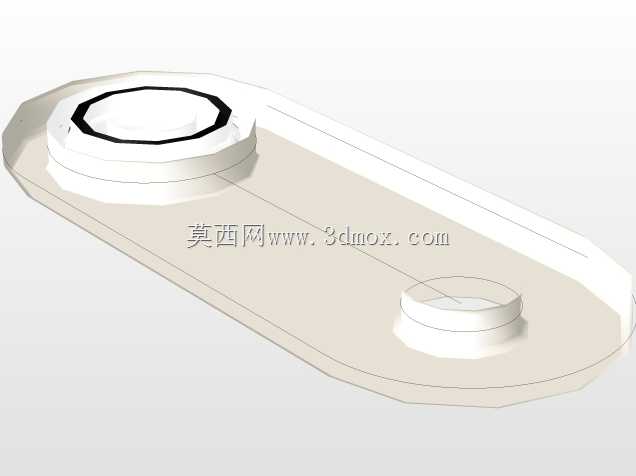

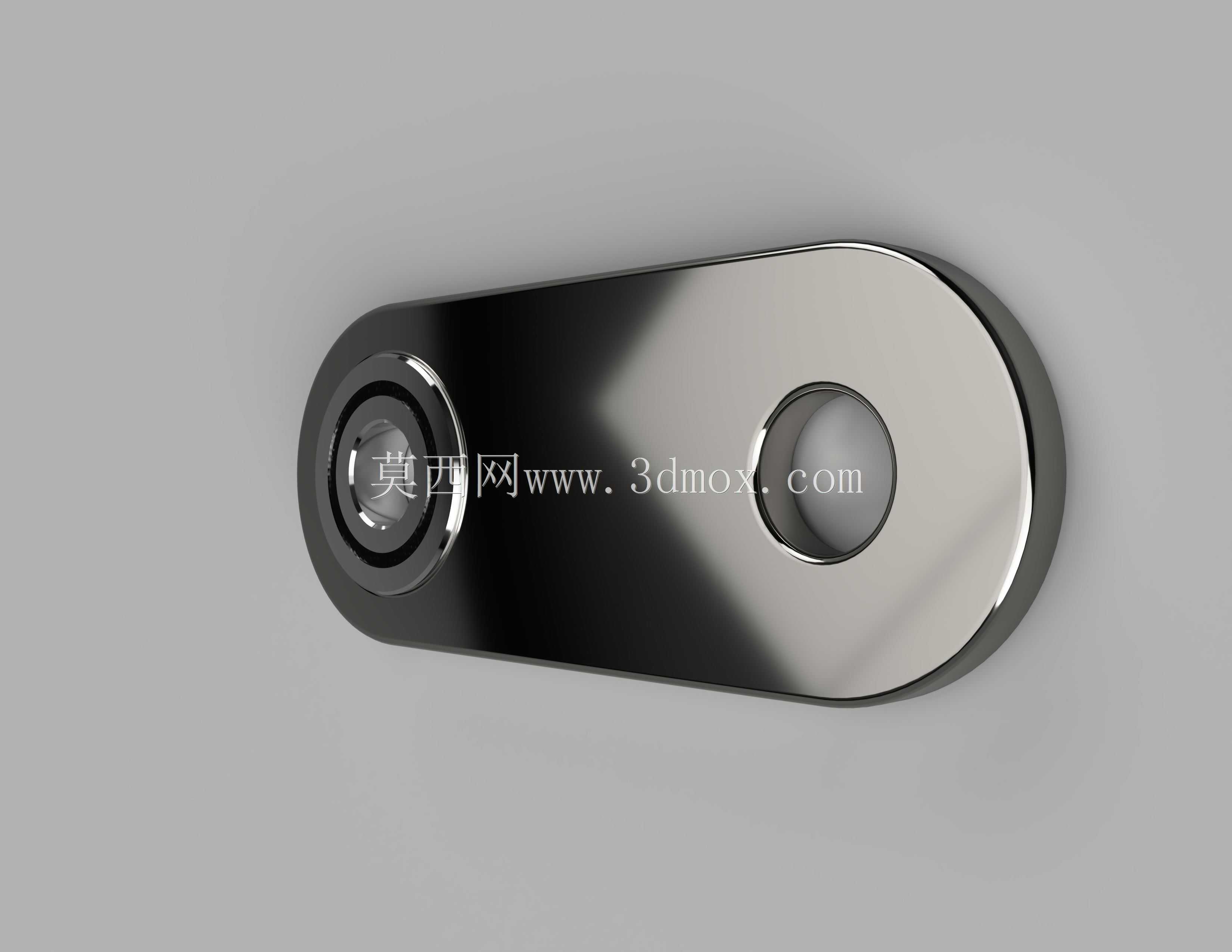

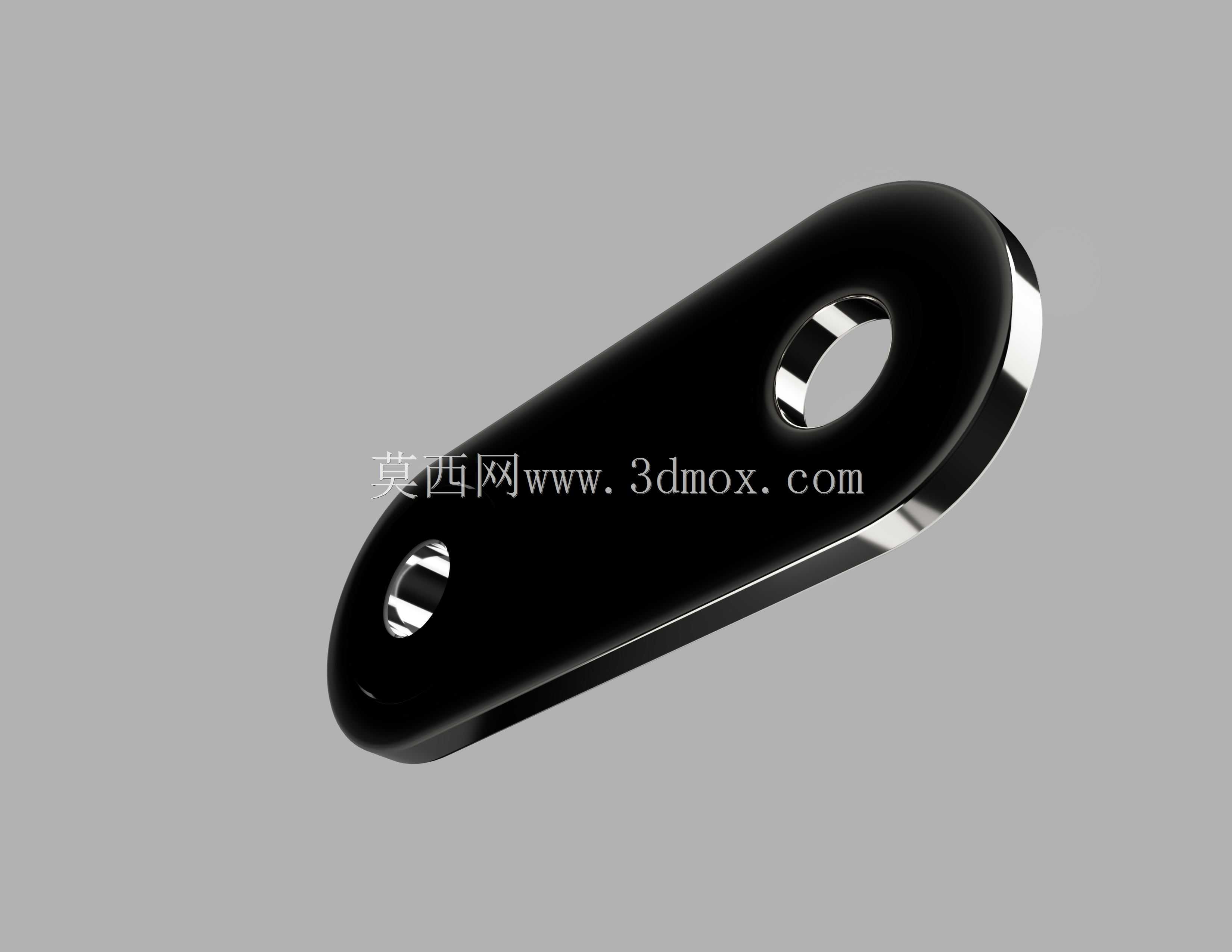

在高空作业防护、工业设备防坠、重型构件水平拉结的施工现场，这类端板构件是水平锚固系统里承担载荷传递的核心受力件，日常多被用在生命线架设、设备临时固定、钢结构安装辅助拉结等场景，直接关系到作业面的防护可靠性与构件连接的稳定性。从结构设计逻辑来看，该构件采用长条形扁平板式构型，一端集成带嵌套衬套的大直径安装孔，另一端预留小直径装配孔，这种非对称孔位布局是为了匹配不同规格的锚固连接件，大孔端主要对接主锚固座的铰接销轴，嵌套的衬套结构可以降低销轴转动时对板件本体的磨损，避免长期交变载荷下孔位出现椭圆化变形，延长构件的服役周期；小孔端则用于连接拉结索具或次级固定件，孔边做了倒圆角处理，消除应力集中点，避免受拉时孔边萌生裂纹。板件整体采用等厚度板材加工，边缘做了钝化倒角处理，没有尖锐棱角，既可以避免安装时划伤作业人员，也能减少应力集中带来的断裂风险，板面做了平整化处理，安装时可以和贴合面完全密贴，不会出现局部翘曲导致的受力不均问题。从安装边界来看，构件的长度尺寸适配常规水平锚固系统的跨距要求，厚度方向的尺寸可以满足对应等级的抗拉、抗剪载荷需求，安装时大孔端对齐锚固基座的销轴孔位，穿入销轴后做防脱限位，小孔端连接对应的拉结部件，整个安装过程不需要额外加工适配件，可直接完成装配。在实际使用场景中，这类端板需要承受水平方向的拉力、偶尔的竖向冲击载荷，所以设计时在孔位周边做了局部强度补强，通过结构优化让载荷从孔位均匀扩散到整个板件，避免局部应力过大导致板件撕裂。不同于普通的连接钢板，该构件的孔位同轴度、板面平面度都有较高的加工精度要求，大孔内的衬套和板件采用过盈配合，不会在受力时出现衬套滑脱的问题，板件表面的处理工艺可以适应户外潮湿、多粉尘的作业环境，降低锈蚀速率，保证长期使用的结构强度。在进行三维建模时，需要重点管控两个孔位的中心距公差、孔的圆柱度、衬套和板件的配合尺寸，同时要还原板件边缘的倒角、孔边的圆角细节，确保模型导入装配环境后可以和相邻的销轴、索具接头、锚固基座完成无干涉装配，方便设计人员在做整体锚固系统排布时直接调用，验证不同安装角度下的构件适配性，提前排查安装过程中可能出现的干涉问题，减少现场安装的调整工作量。
