I2S输出数字拾音话筒结构设计

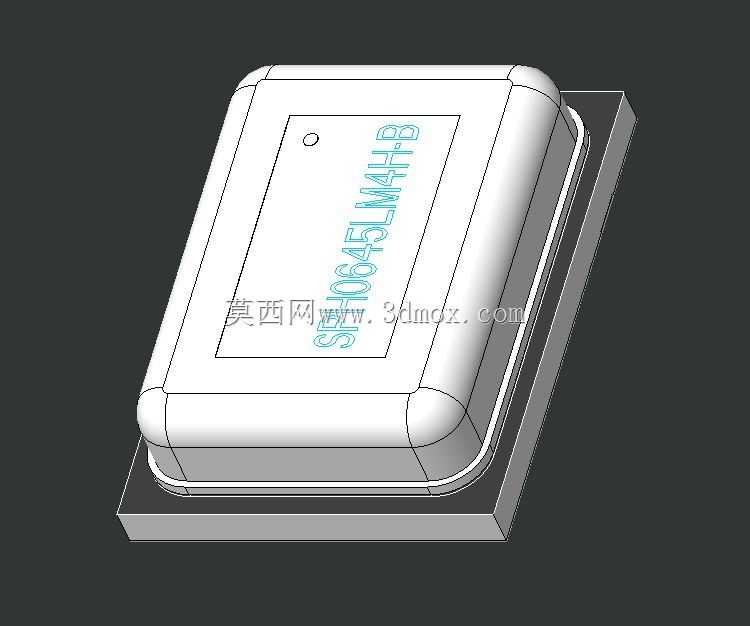

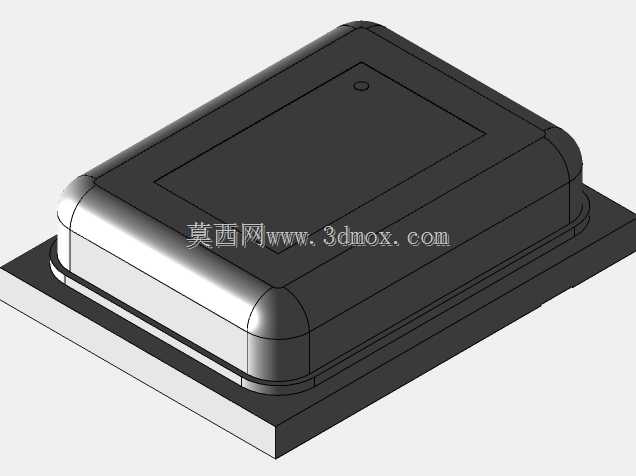

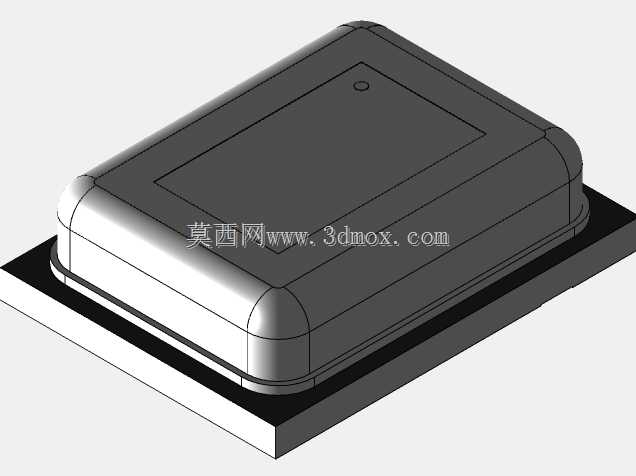

这款I2S输出数字拾音话筒的三维结构，是面向高密度贴片装配场景做的适配设计，日常选型中常被用在智能语音终端、便携录音设备、车载语音交互模组、智能家居拾音阵列这类需要数字音频直采的场景里，相比传统模拟输出的拾音器件，它直接输出标准I2S数字信号，能省去前端ADC转换电路的布局空间，也能减少模拟信号传输过程中引入的电磁干扰，对紧凑布局的消费类电子、工业语音采集设备来说适配性很强。从结构设计逻辑来看，整体采用方形带圆角的贴片式封装，边角做圆弧过渡处理，一方面是适配SMT回流焊的工艺要求，避免尖锐边角在贴片吸嘴取料时出现定位偏移、吸附漏气的问题，另一方面圆角结构也能降低封装在运输、贴装过程中出现边角崩损的概率，提升生产良率。封装顶面预留的小型定位圆孔，是生产过程中做视觉对位的识别标记，贴片机可以通过这个标记快速识别器件的摆放方向，避免I2S引脚定义错位导致的焊接后功能异常，顶面丝印的器件型号标识做了凹陷式的结构设计，不会因为丝印层磨损导致型号无法辨识，也不会额外增加封装的整体高度。安装边界上，器件底部采用标准SMD焊盘布局，整体厚度控制在低剖面范围内，能适配厚度要求严苛的超薄类电子产品内部堆叠，不会因为器件高度过高挤占其他结构件的布局空间，封装外围预留的焊接安全间隙，能满足常规SMT工艺的焊盘间距要求，避免焊接过程中出现连锡、虚焊的问题。从实际使用的功能特性来看，这种封装结构能给内部的MEMS拾音芯片、信号处理ASIC芯片提供足够的防护，封装腔体的声学通道设计做了定向优化，能保证拾音指向性符合前端语音算法的采集要求，外壳的密封结构也能阻挡生产过程中的助焊剂蒸汽、灰尘进入拾音腔体，避免出现拾音灵敏度下降、异响等失效问题。做结构选型的时候，需要注意在PCB布局时对应拾音开孔的位置要和器件的声学入声口精准对齐，开孔周边不要布置高频干扰源，避免数字信号和拾音通道出现串扰，这款结构的三维数模能直接导入PCB设计软件做堆叠干涉检查，也能用来做整机装配的公差匹配验证，减少打样阶段的结构适配问题。
