带弹簧调节结构的摩擦离合器结构

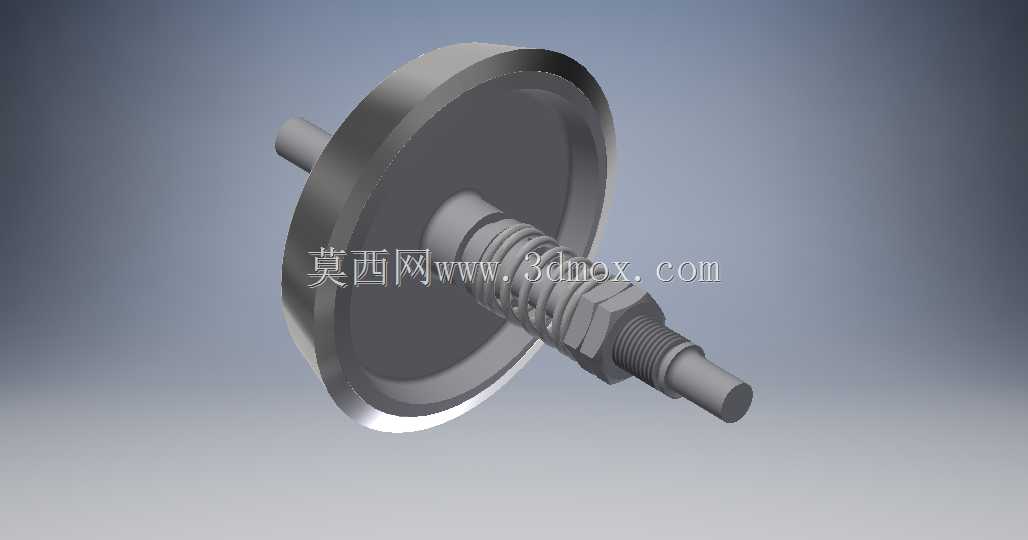

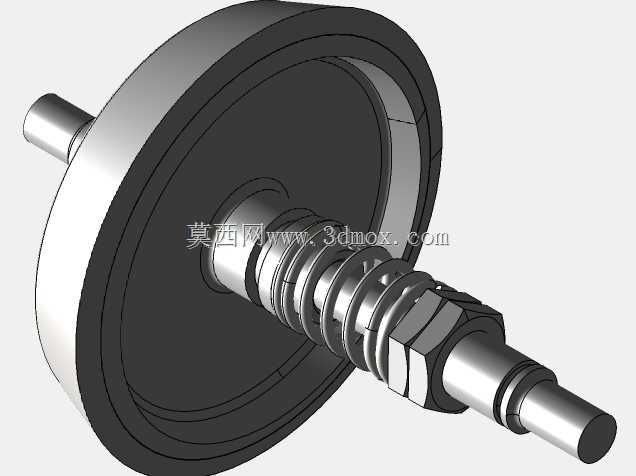

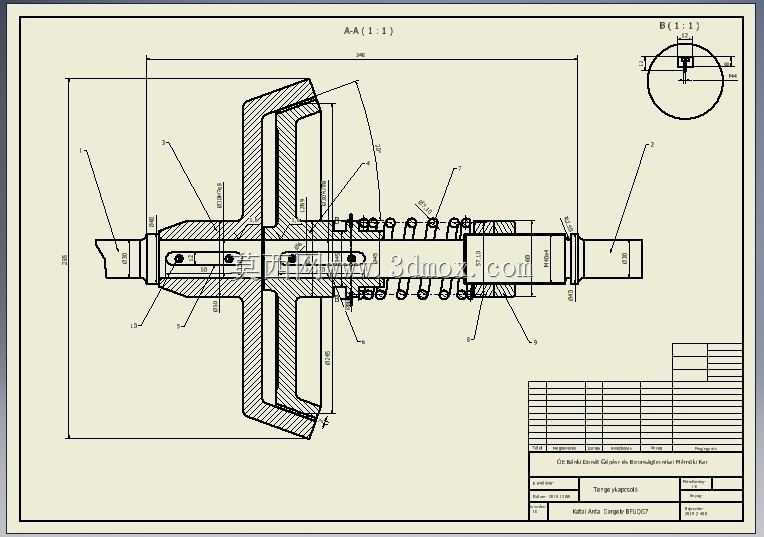

这类摩擦离合器常被布置在中小功率传动链路的动力输入端与执行端之间，在轻工输送设备、小型机床进给机构、纺织机械的传动单元中都能见到它的应用场景，核心作用是在主从动轴之间实现平稳的扭矩传递，同时在负载超出设定阈值时通过摩擦面的打滑实现过载保护，避免后端传动齿轮、传动轴因为瞬时冲击载荷出现断齿、扭转变形等失效问题。从结构设计逻辑来看，这套结构采用了轴向弹簧压紧的摩擦副布局，带轮结构的主动盘与从动轴上的摩擦盘端面贴合，弹簧的预紧力直接决定了摩擦面能够传递的最大扭矩，调整轴端的锁紧螺母就可以改变弹簧的压缩量，进而适配不同工况下的扭矩传递需求，不需要拆解整个传动箱体就能完成扭矩参数的调整，日常维护的便捷性相比嵌入式离合结构有明显优势。安装边界上，从动轴的两端轴径做了统一的光轴设计，适配常规的深沟球轴承安装位，主动带轮的轮缘宽度匹配标准V型带的安装尺寸，轴向总长度控制在紧凑区间内，不需要额外预留过大的安装空间，在原有设备的传动系统改造场景中也能直接适配原有安装位，不需要对周边的机架、轴承座做额外的切削加工。摩擦副的接触面做了平整化设计，保证接合过程中摩擦面能够完全贴合，避免局部压力过大导致的摩擦片偏磨问题，弹簧的排布采用同轴周向布局，保证压紧力在摩擦面圆周方向均匀分布，不会出现单侧压紧力不足导致的打滑、传动抖动问题。轴端的螺纹段长度预留了足够的调整行程，既可以在摩擦片出现正常磨损后通过调整螺母补偿压紧力损失，延长摩擦片的更换周期，也可以根据实际传动的负载大小灵活调整最大传递扭矩，适配不同的生产工况需求。在实际运行过程中，当设备出现卡滞、负载突增的情况时，摩擦面之间会产生相对滑动，切断动力的持续传递，不会把冲击载荷直接传递到动力端的电机或者输出端的执行机构，能够有效降低传动系统的故障概率，减少设备停机维护的时间成本。
