切向入口旋风分离装置结构设计

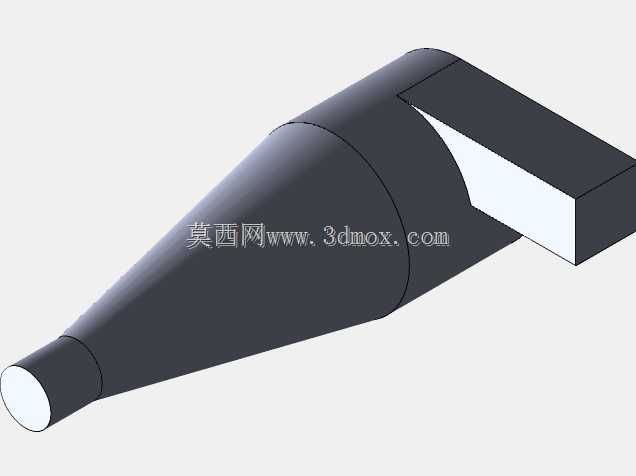

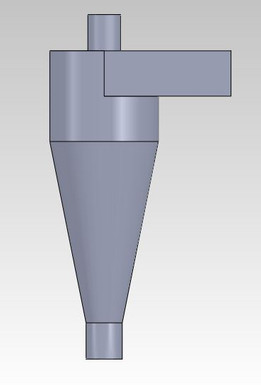

在燃煤发电、粉体加工、冶金冶炼这类会产生含尘废气或工艺粉料的生产场景中，气固两相分离是尾气处理、物料回收环节的核心工序，这类工况对分离设备的阻力损失、分离效率、运行可靠性都有明确的工程要求，旋风分离器依靠离心力实现无动力元件的气固分离，是这类场景中应用最广泛的预处理或终端分离设备。本次呈现的旋风分离结构采用经典的切向入口设计，含尘气流从筒体上部的水平切向入口进入设备内部后，会沿筒壁形成稳定的向下旋转外涡旋，气流携带的固体颗粒在离心力作用下被甩向筒体内壁，沿壁面滑落至下部的锥形灰斗，最终从底部排灰口排出；完成尘粒分离后的内涡旋会沿设备中心轴线向上流动，从顶部的中心排气口引出，整个分离过程无需滤材、运动部件，仅靠流道结构引导气流运动实现分离，运行维护成本极低。从设计逻辑上看，该结构的筒体直径、入口截面尺寸、锥体段锥角、排气管插入深度都经过流场匹配：切向入口采用矩形截面，宽高比适配常规工业通风管道的连接尺寸，可直接与同规格的风管法兰对接，无需额外做变径处理；筒体段的直段长度保证外涡旋有足够的行程完成颗粒的离心沉降，避免气流短路直接从排气管逃逸；锥体段采用渐缩结构，随着截面直径缩小，气流旋转速度逐步提升，可对粒径更细的颗粒实现二次分离，同时锥角角度控制在合理范围，避免壁面滑落的尘粒被上升内涡旋重新卷吸造成二次夹带；顶部排气管插入至入口下方位置，刚好遮挡入口气流的短路路径，同时不会过度插入增大设备的整体阻力损失。从安装边界来看，该设备整体为立式安装结构，三个对外接口分别为水平方向的进气口、竖直向上的排气口、竖直向下的排灰口，安装时仅需在设备中上部设置承重支架即可固定，设备外壁无突出的复杂结构，周边预留的检修空间仅需满足管道拆装需求即可，不需要额外预留大型操作空间，适配厂房内高位布置、户外露天布置等多种安装场景。在实际工程选型中，这类结构的旋风分离器可作为布袋除尘器、电除尘器的前置预处理设备，先分离废气中80%以上的大粒径粉尘，降低后续精除尘设备的过滤负荷，延长滤材或电极的使用寿命；也可直接用于粉体加工行业的物料回收，将气流携带的成品粉料分离收集，减少生产过程中的物料损耗。
