肉类加工厂区废水处理成套装置结构

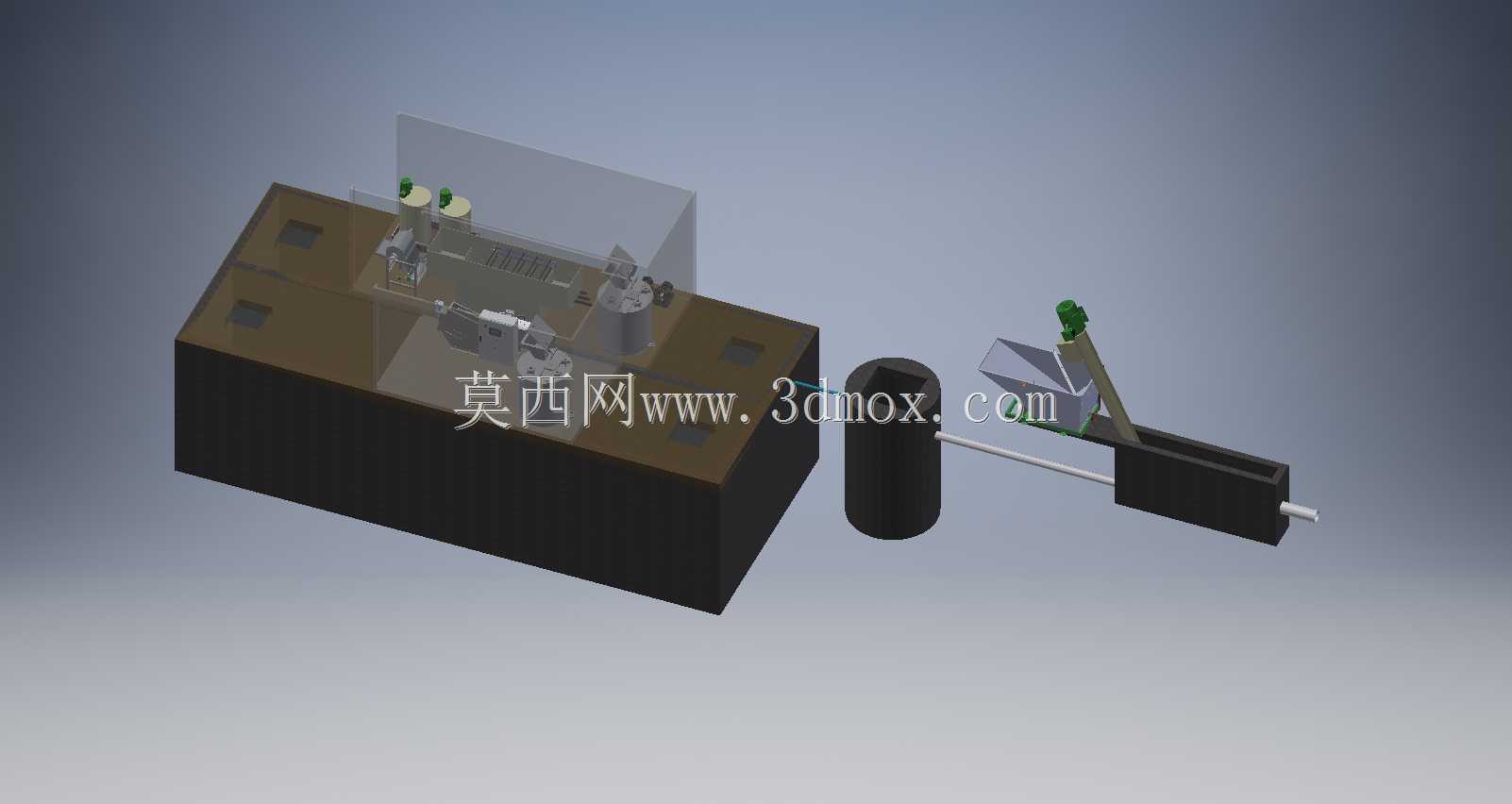

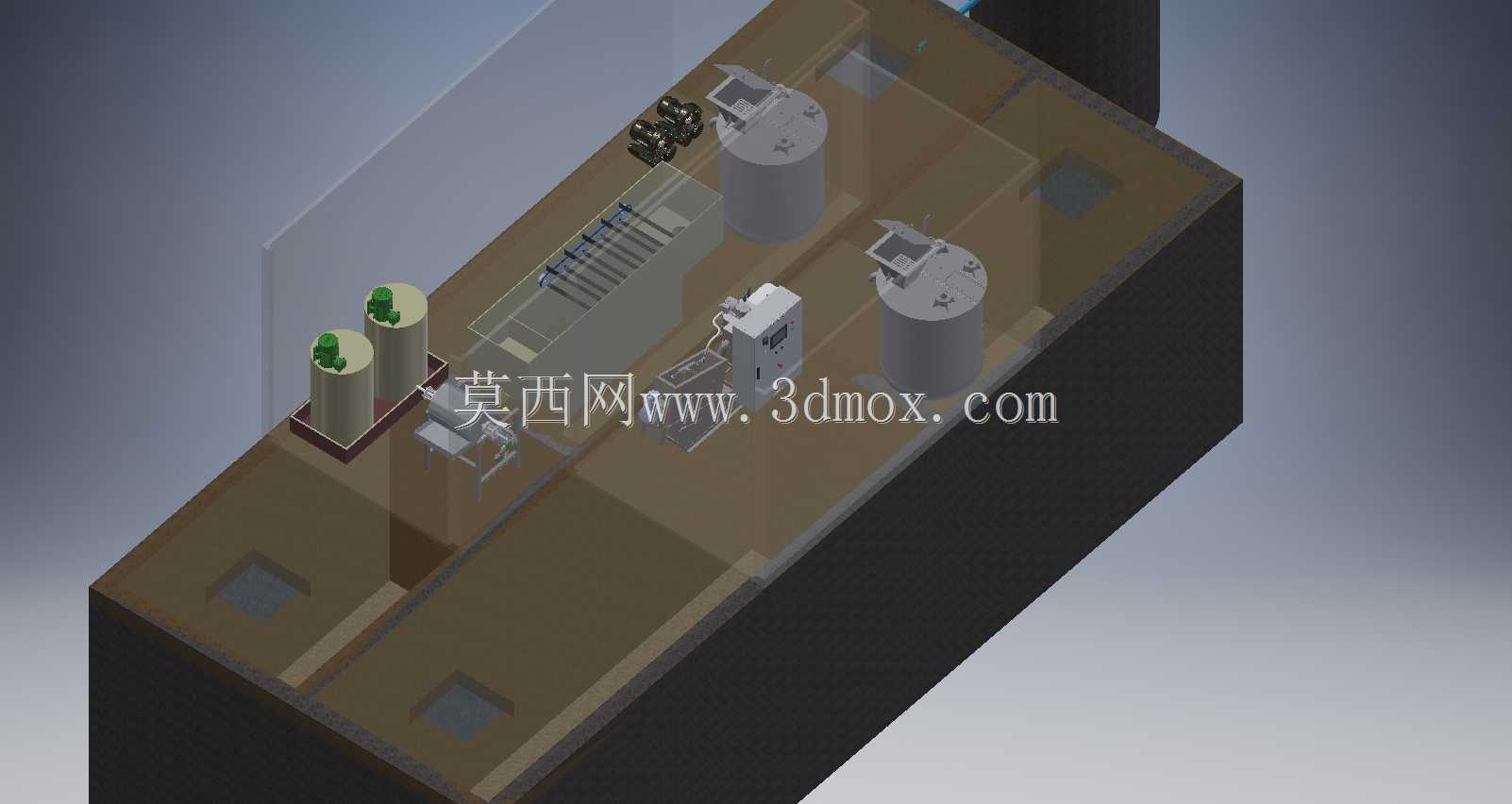

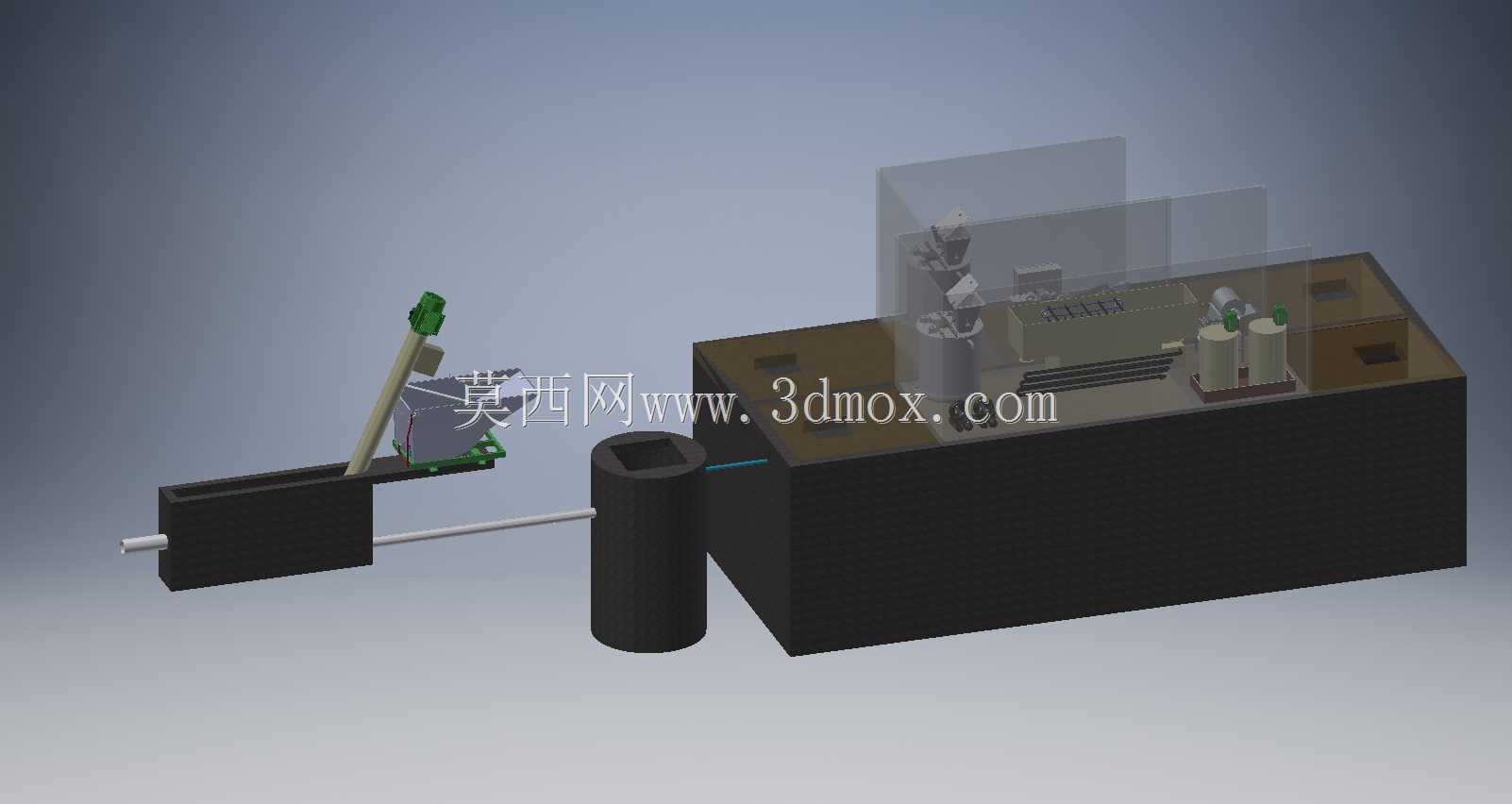

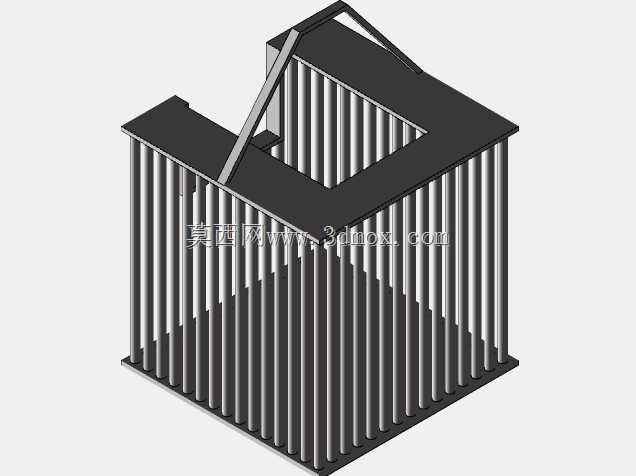

这套装置针对肉类加工场景的高浓度有机废水特性设计，适配屠宰、肉制品深加工车间的排水工况，这类废水通常携带大量动物油脂、碎肉屑、血污及蛋白质类污染物，悬浮物浓度高且易腐败发臭，常规市政污水处理工艺无法直接承接这类进水。整套处理单元采用模块化排布思路，前端设置格栅拦截组件，也就是模型左侧带倾斜输送结构的单元，可先将废水中裹挟的碎骨、肉渣等大粒径固体杂物拦截，通过倾斜的输送绞龙将滤出的废渣自动排出至收集容器，避免大颗粒杂质进入后续单元堵塞管路或淤积池体。格栅单元出水通过连通管路接入中间调节柱体，这个柱体承担水质水量调节功能，可缓冲车间排水时段不均带来的水量冲击，同时在柱体内可完成初步的油脂浮升分离，浮在上层的动物油脂可通过顶部的集油结构定期收集，降低后续生化处理单元的负荷。核心处理池体采用矩形一体化结构设计，池体内部做了功能区划分，依次布设厌氧水解、好氧曝气、沉淀澄清的功能段，模型中可见池顶预留的设备安装位，可对应安装曝气头、搅拌装置、加药管路及液位检测组件，池体顶部设置半透明的密封罩结构，一方面可减少处理过程中异味散溢到厂区环境，另一方面也能为冬季低温环境下的池内水温维持提供辅助，避免生化处理效率受气温波动影响。从安装边界来看，整套装置可直接布置在厂区室外硬化地面，无需做深埋式的池体开挖，各单元之间通过法兰管路对接，现场安装时只需调整各模块的水平度，连接进出水及供电线路即可投入使用，池体侧边预留的检修通道可满足日常运维时的设备巡检、组件更换需求，整体外形尺寸适配中小型肉类加工企业的厂区预留空地，不需要额外占用大面积的生产配套用地。设计过程中充分考虑了肉类加工废水的腐蚀性，所有与废水接触的结构件都做了防腐衬层设计，输送管路选用耐油脂腐蚀的材质，避免长期接触含油废水出现管路溶胀、渗漏问题，格栅组件的传动部分做了防水密封设计，可适应高湿度、多油污的工作环境，降低日常运维的故障概率。
