110mm轴向无活动部件旋风除尘器结构

这款轴向进气的旋风分离结构，核心针对小风量工况下的粉尘预分离需求设计，整体通径控制在110mm，无额外活动运转部件，从根源上降低了设备运行的故障概率与后期维护成本，适配小型木工台锯、桌面级3D打印工作站、家用焊烟收集等小空间产尘场景的前端除尘环节，也可作为大型除尘系统的前置预处理单元，提前滤除大粒径粉尘，降低后端精过滤元件的负载损耗。

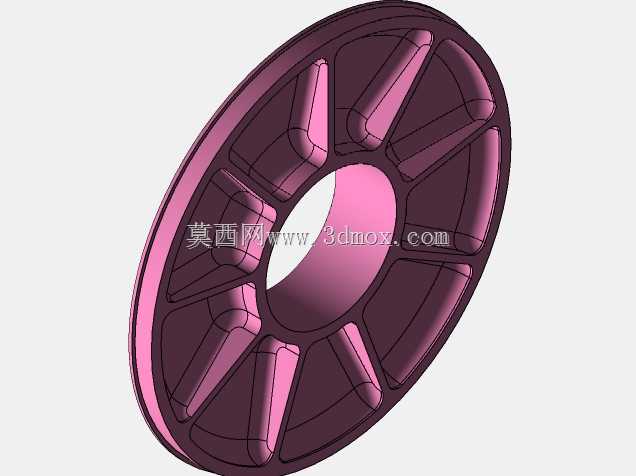

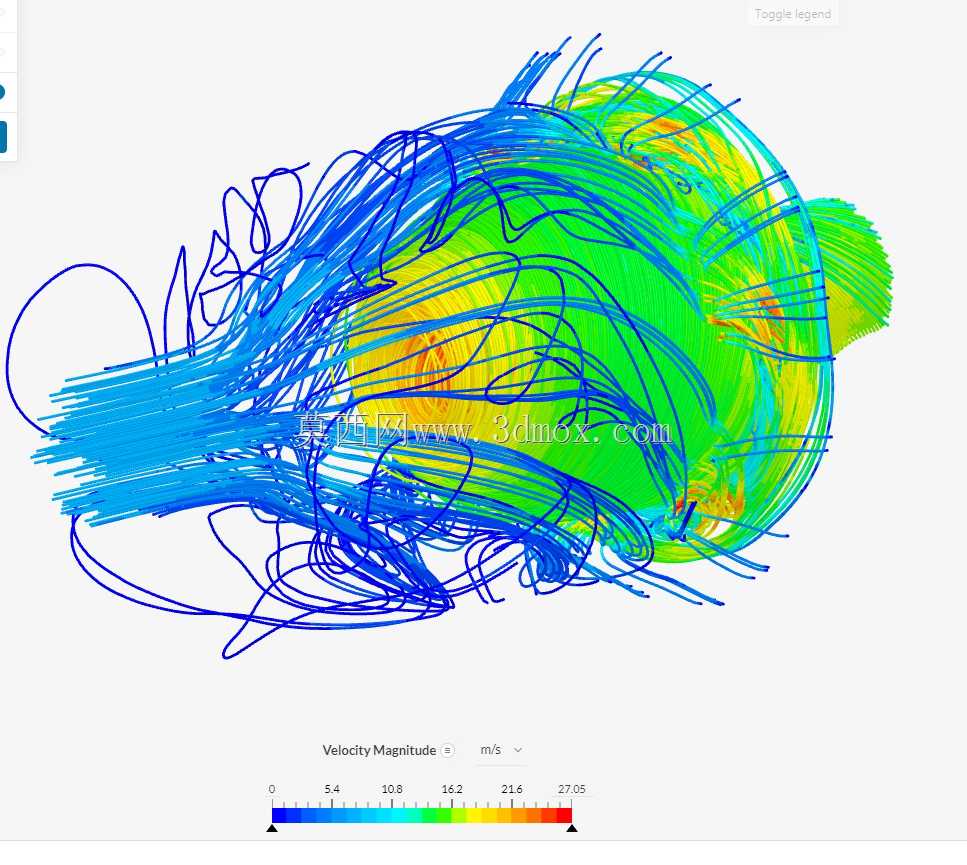

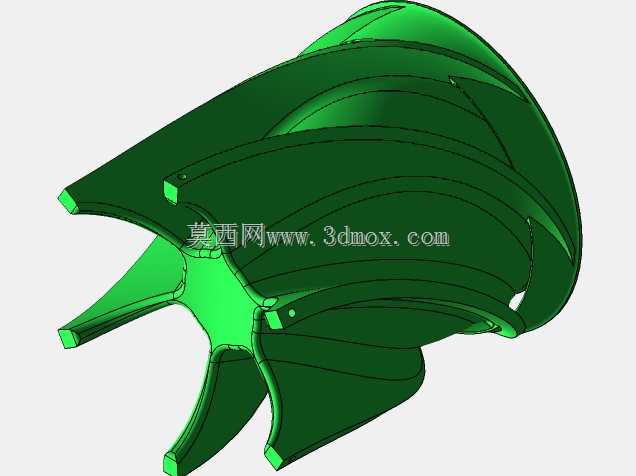

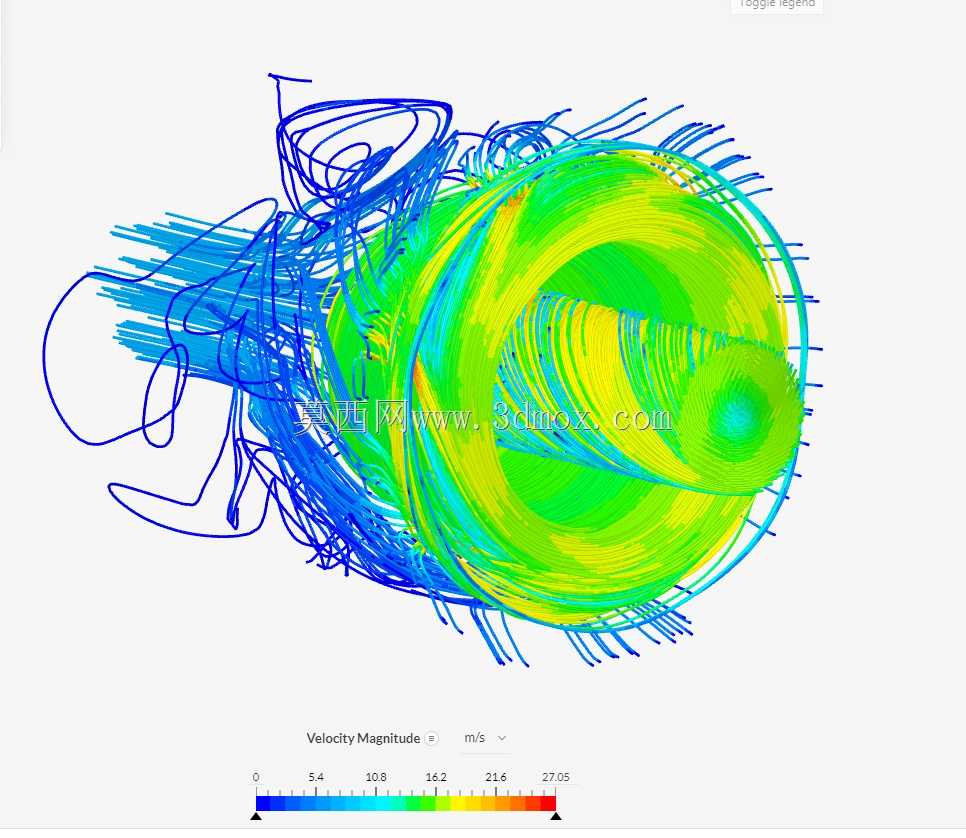

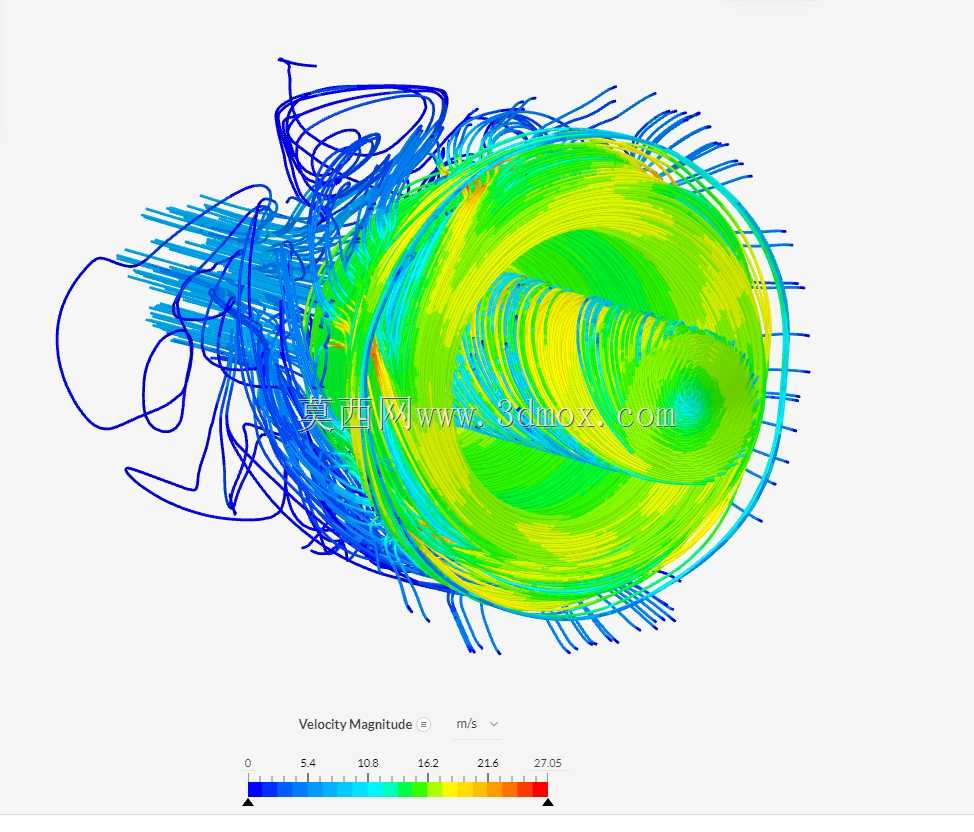

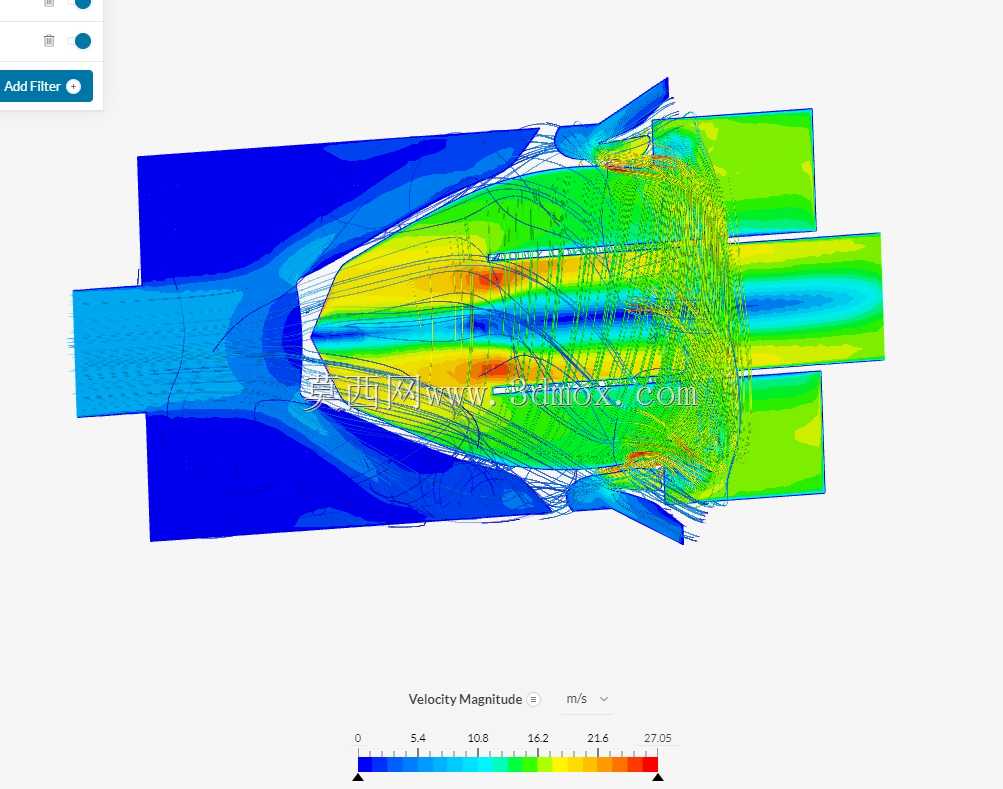

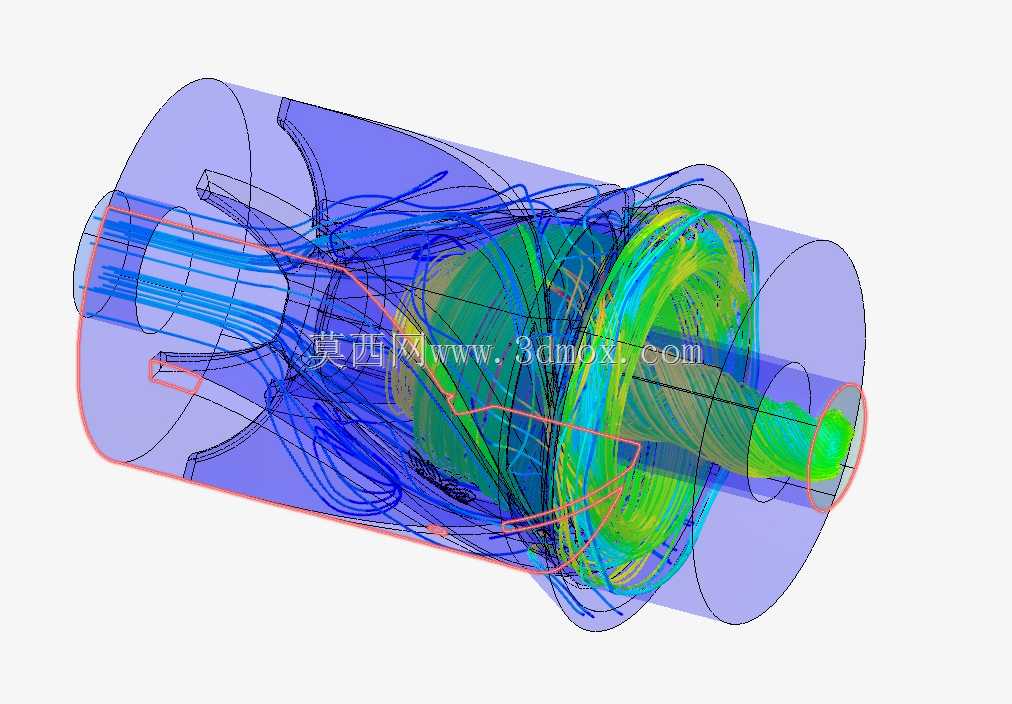

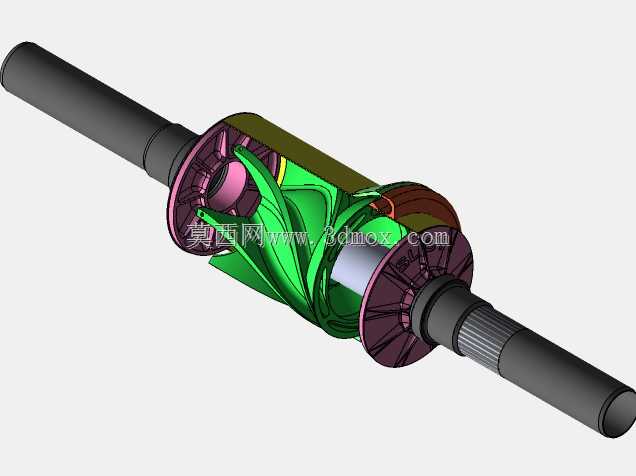

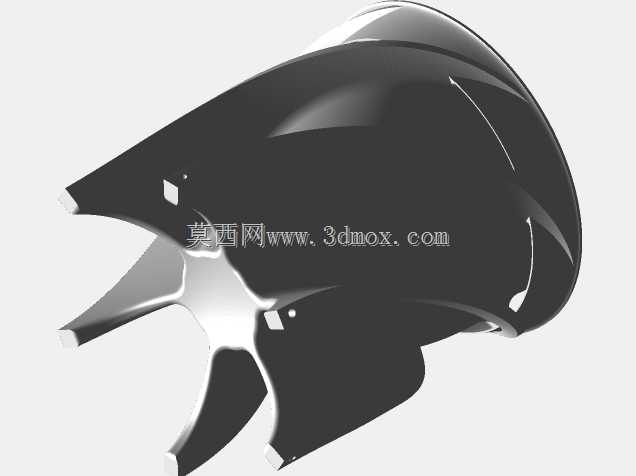

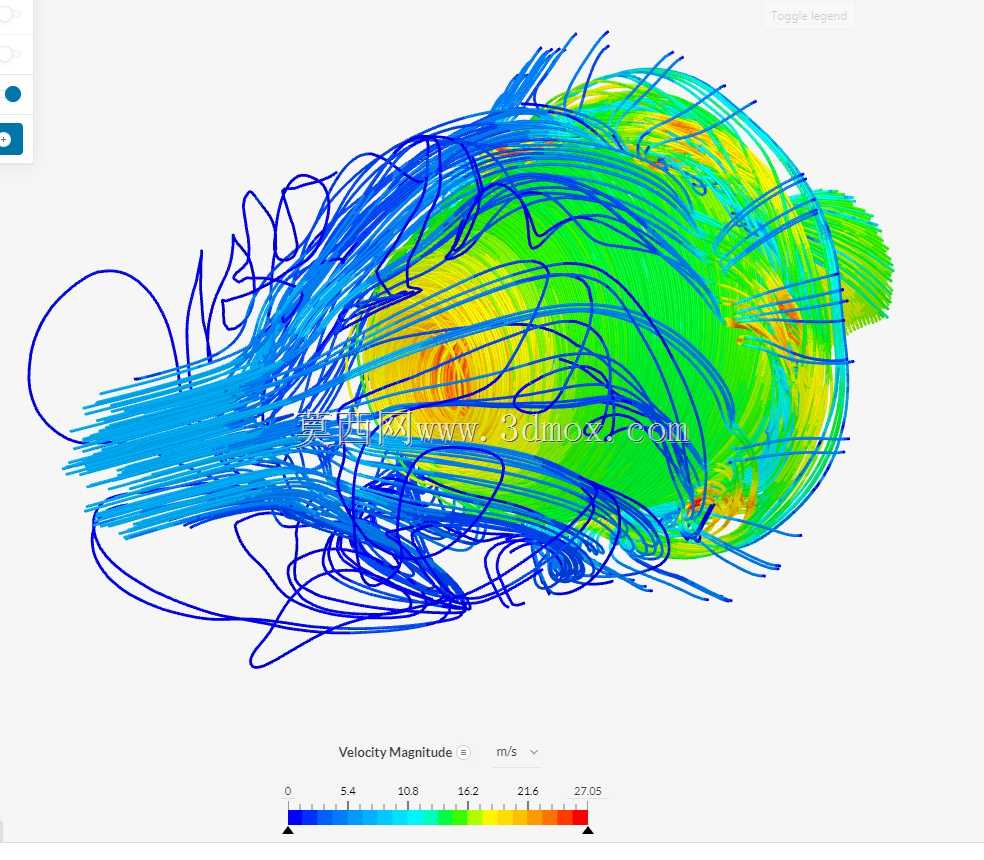

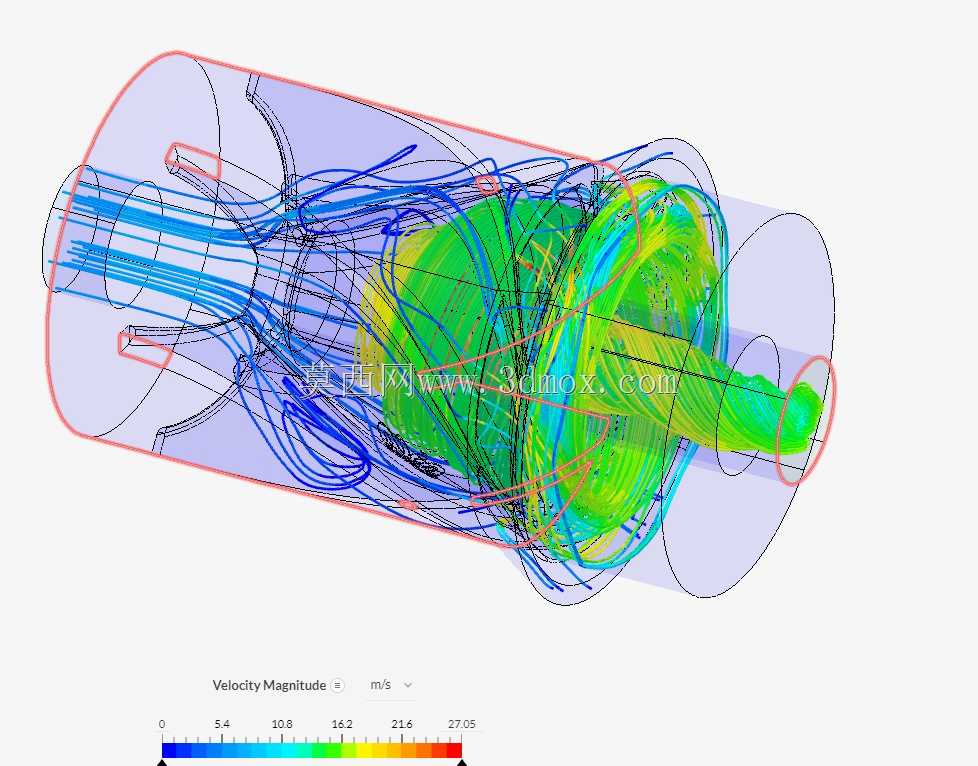

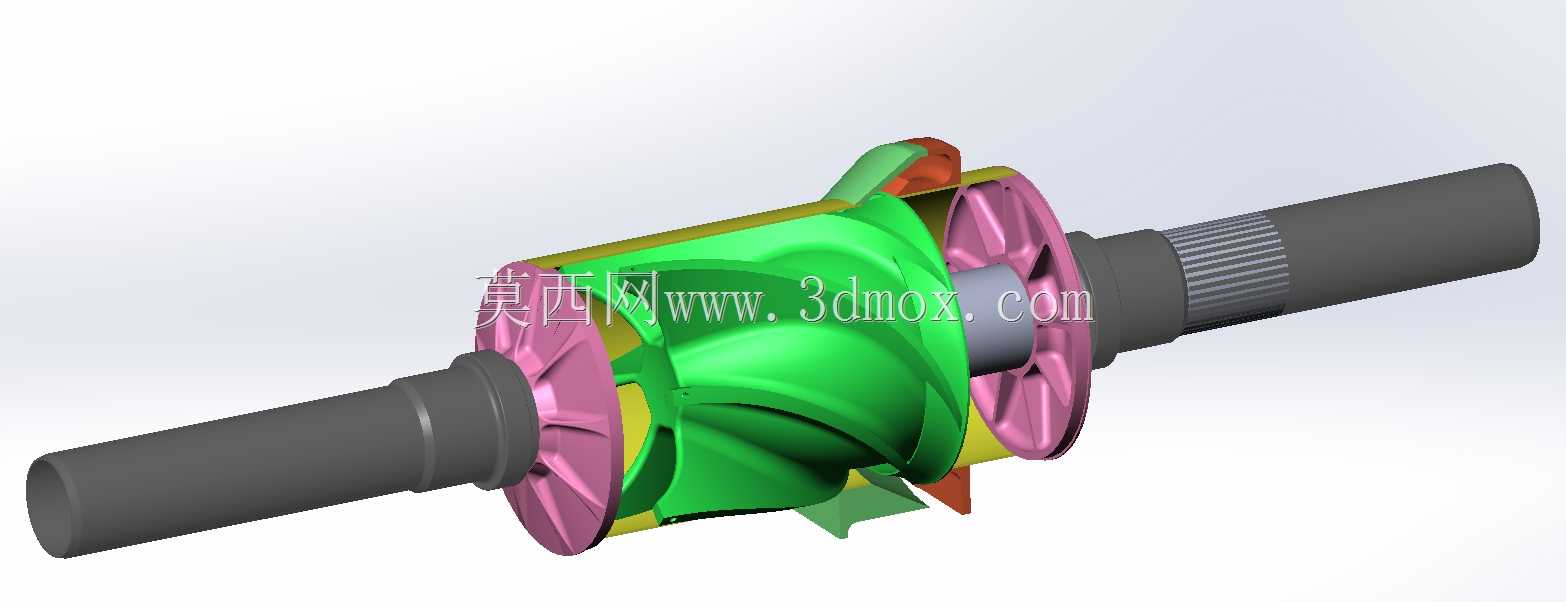

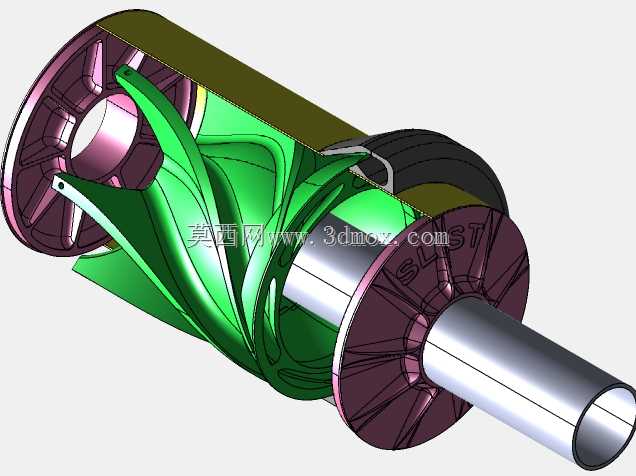

从结构设计逻辑来看，该结构采用轴向进风配合内置螺旋导流叶片的布局，区别于传统切向进口旋风分离器，轴向进气的形式能够让含尘气流沿导流叶片的曲面平滑进入分离腔，避免切向进气带来的局部紊流与压损突增问题，内置的螺旋流道经过曲面曲率优化，能够引导气流在腔体内形成稳定的旋流场，利用离心力将密度远大于空气的粉尘颗粒甩向腔体内壁，粉尘沿壁面滑落至集尘端，净化后的气流则从中心排气通道导出，整个分离过程无需额外动力元件介入，仅依靠气流自身的动能完成气固两相分离。

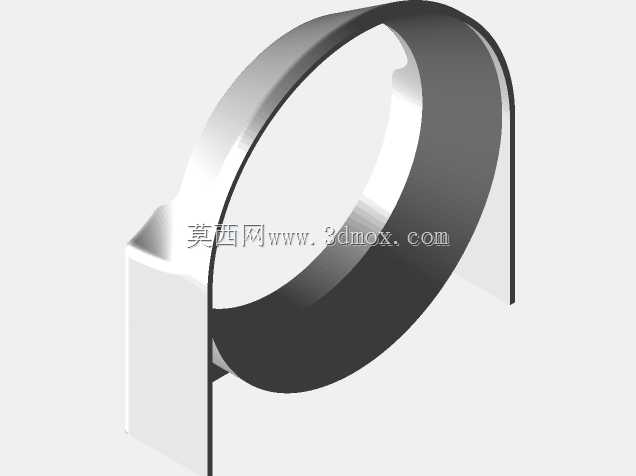

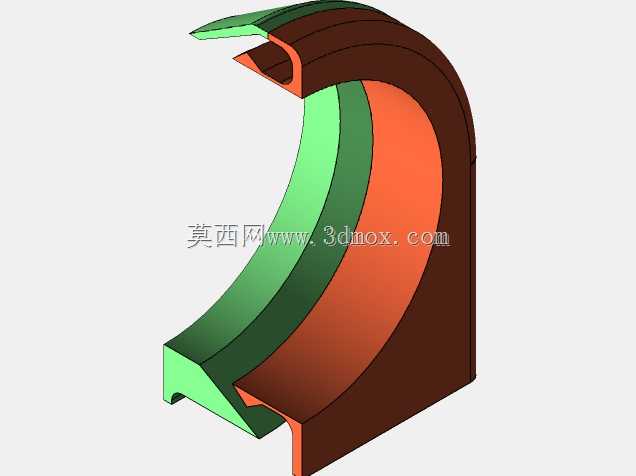

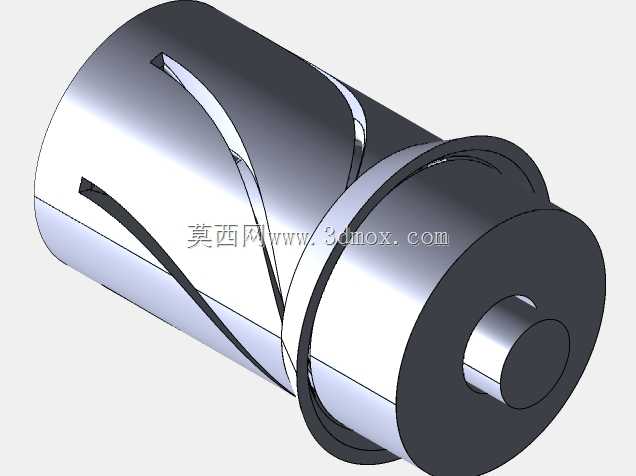

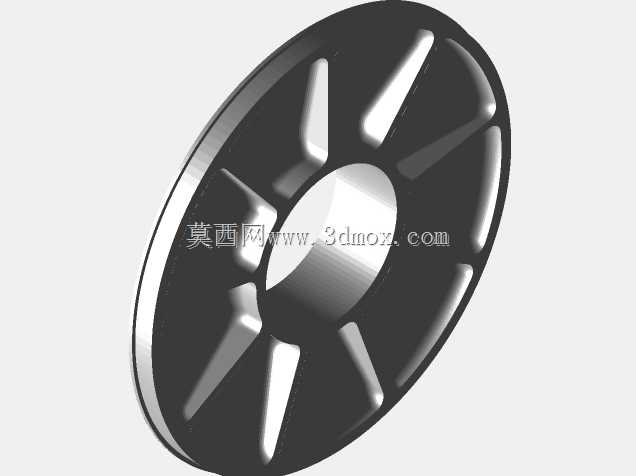

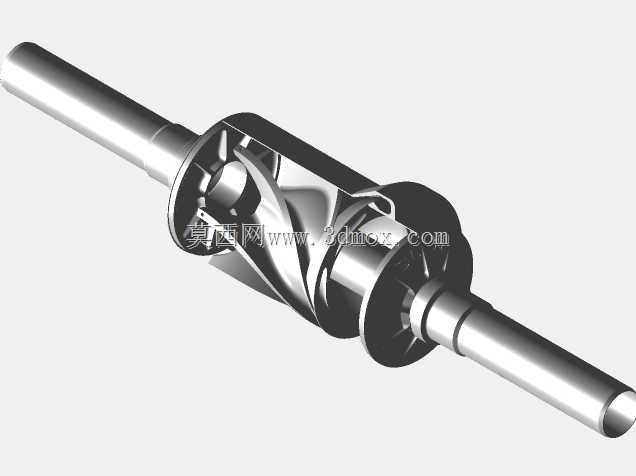

安装边界方面，结构两端预留标准同轴连接段，可直接对接同管径的通风软管或硬管，整体轴向长度适配小型设备的紧凑安装空间，无需额外设置复杂的安装支架，腔体内部的导流叶片与腔体壁采用一体化顺滑过渡设计，不存在积尘死角，避免长期运行后粉尘在腔体内堆积堵塞流道。针对3D打印制作的适配性，结构所有壁厚均做均匀化处理，最小壁厚满足FDM与光固化打印的工艺要求，无悬空角度过大的无支撑结构，打印完成后仅需简单去除支撑即可完成装配，无需额外的密封件或紧固件即可实现流道密封。

在实际工况适配中，该结构对10μm以上的木屑、焊渣、打印粉尘、打磨碎屑等干性粉尘具备较高的分离效率，运行压损控制在小功率轴流风机的适配范围内，不会因风阻过大导致吸尘端风量不足，无活动部件的设计也让其能够在高粉尘浓度的工况下长期稳定运行，不存在运动部件磨损、卡滞的问题，相比传统带转动部件的除尘单元，使用寿命更长，日常维护仅需定期清理集尘段的积尘即可，无需更换易损零部件。
