单声道SMA射频同轴连接器插孔组件

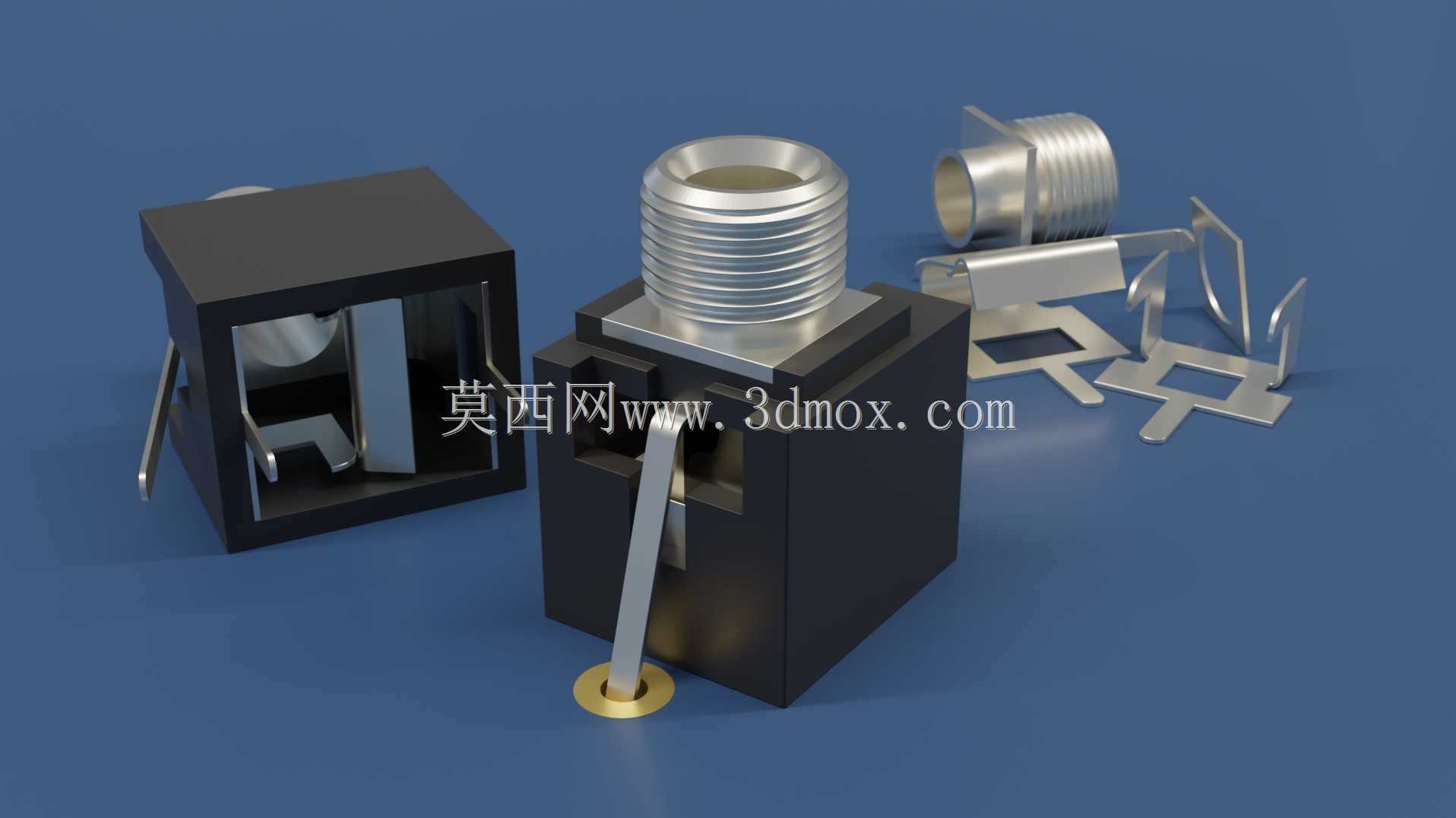

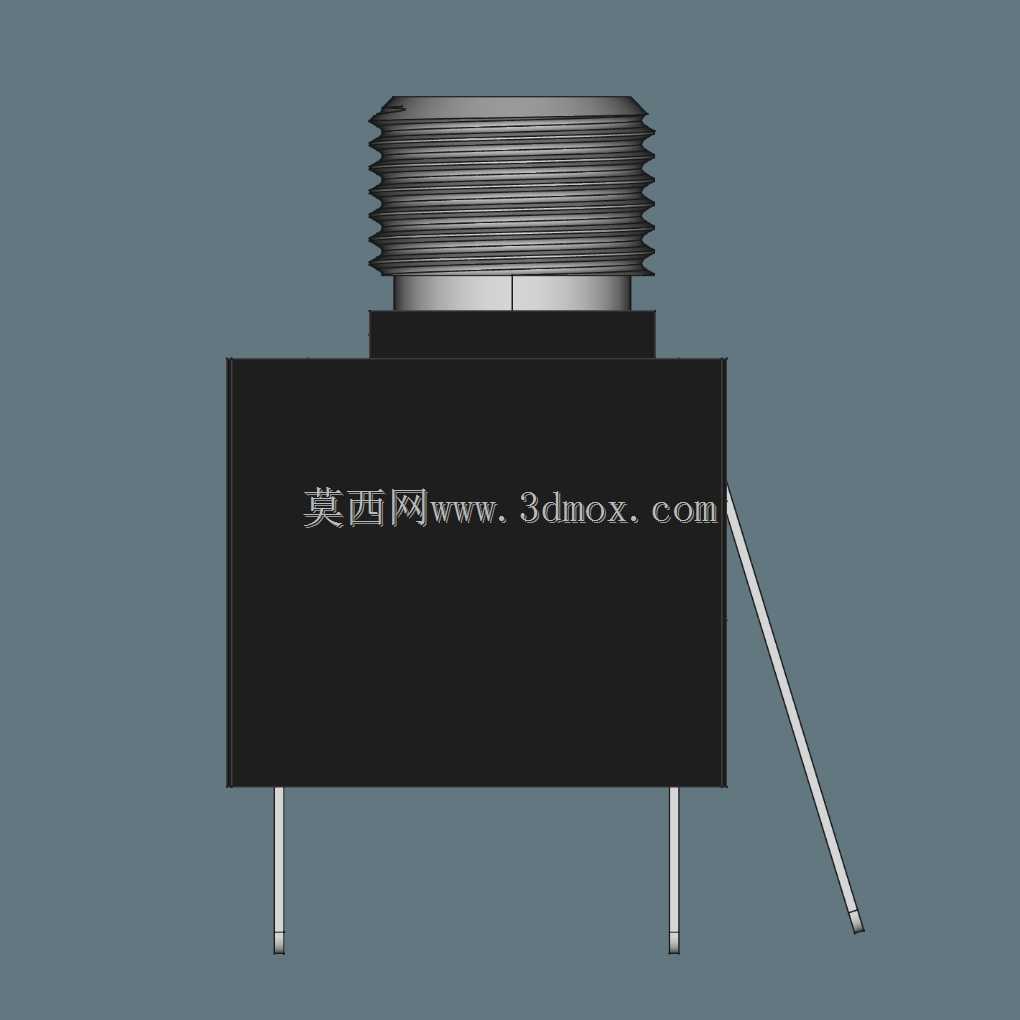

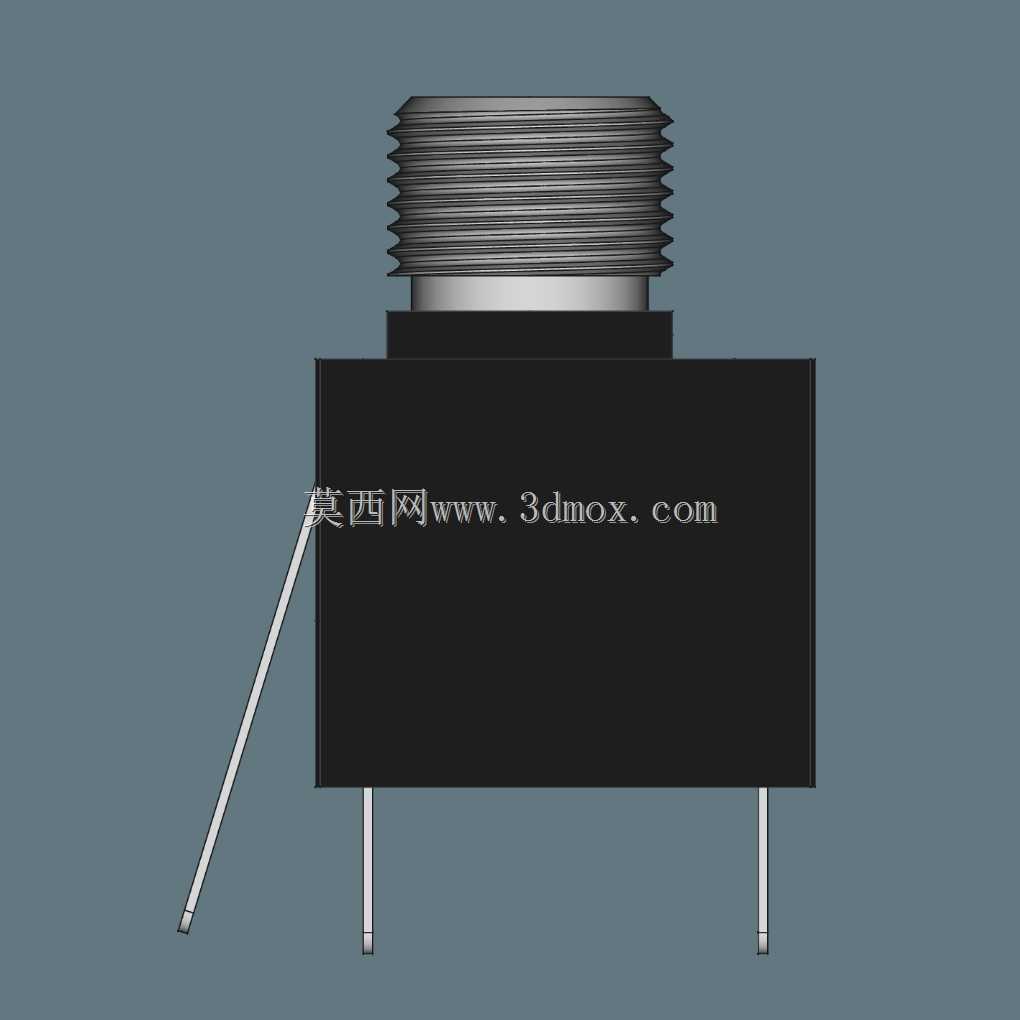

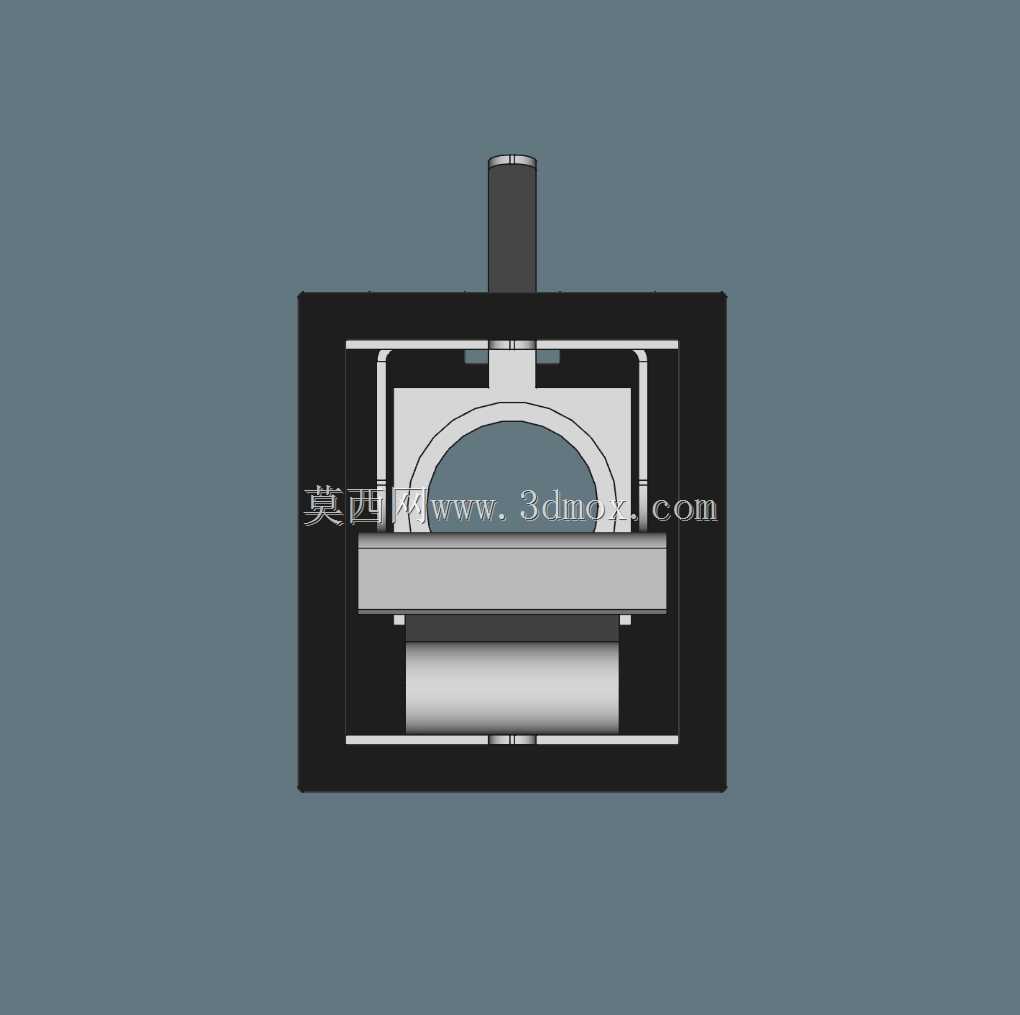

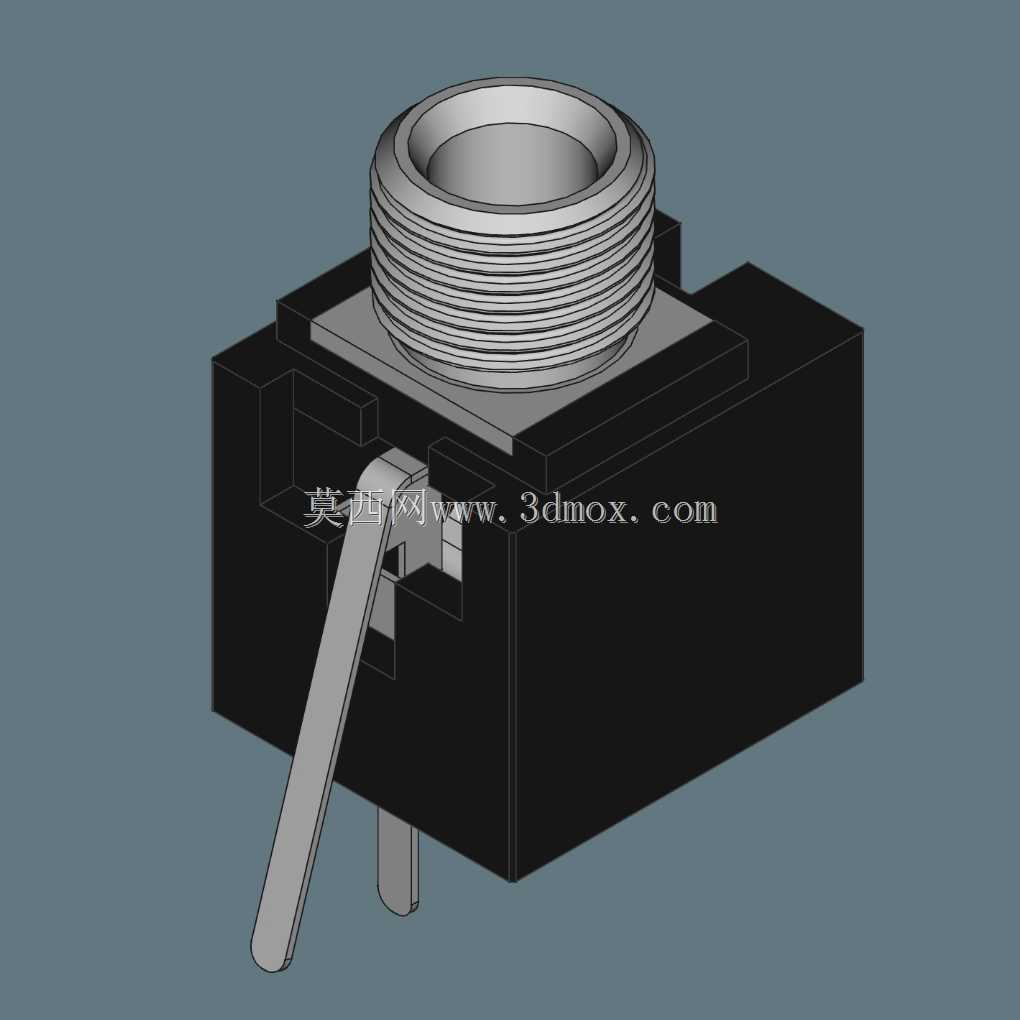

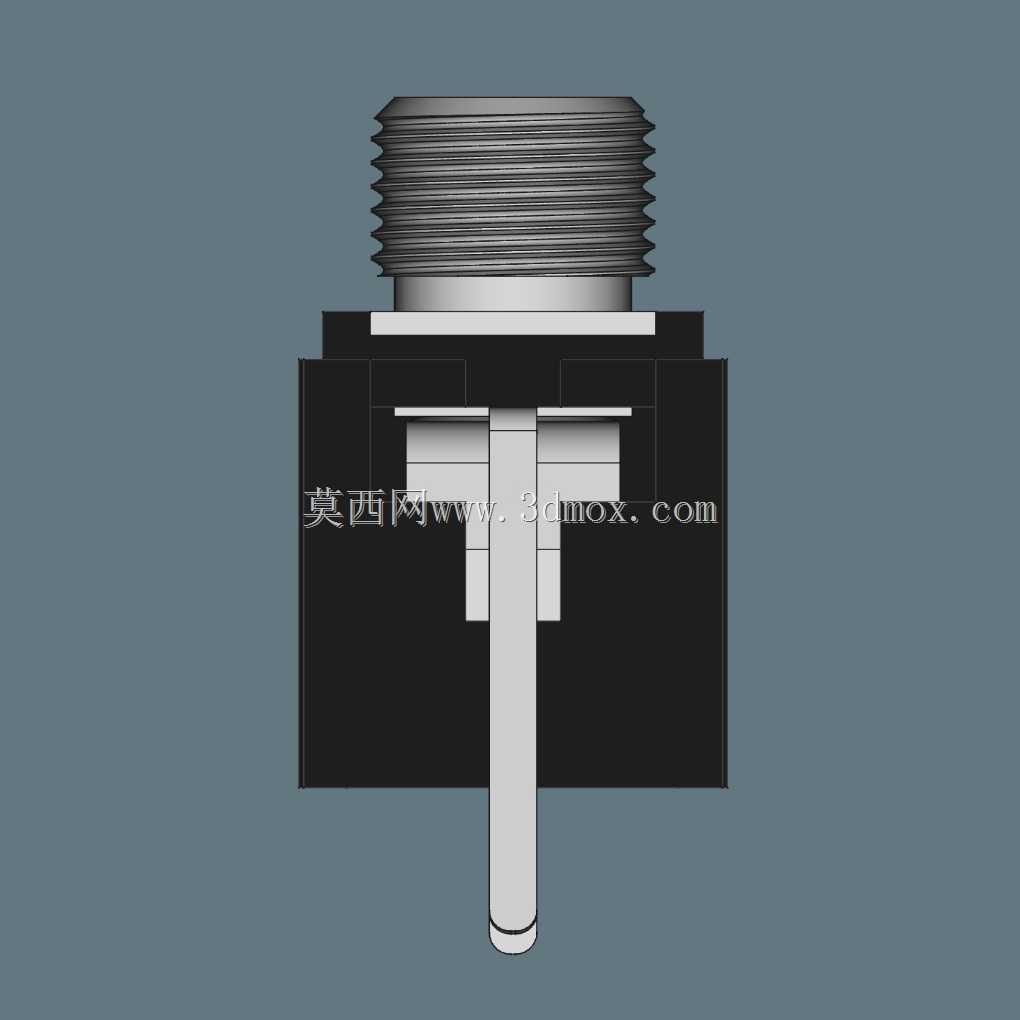

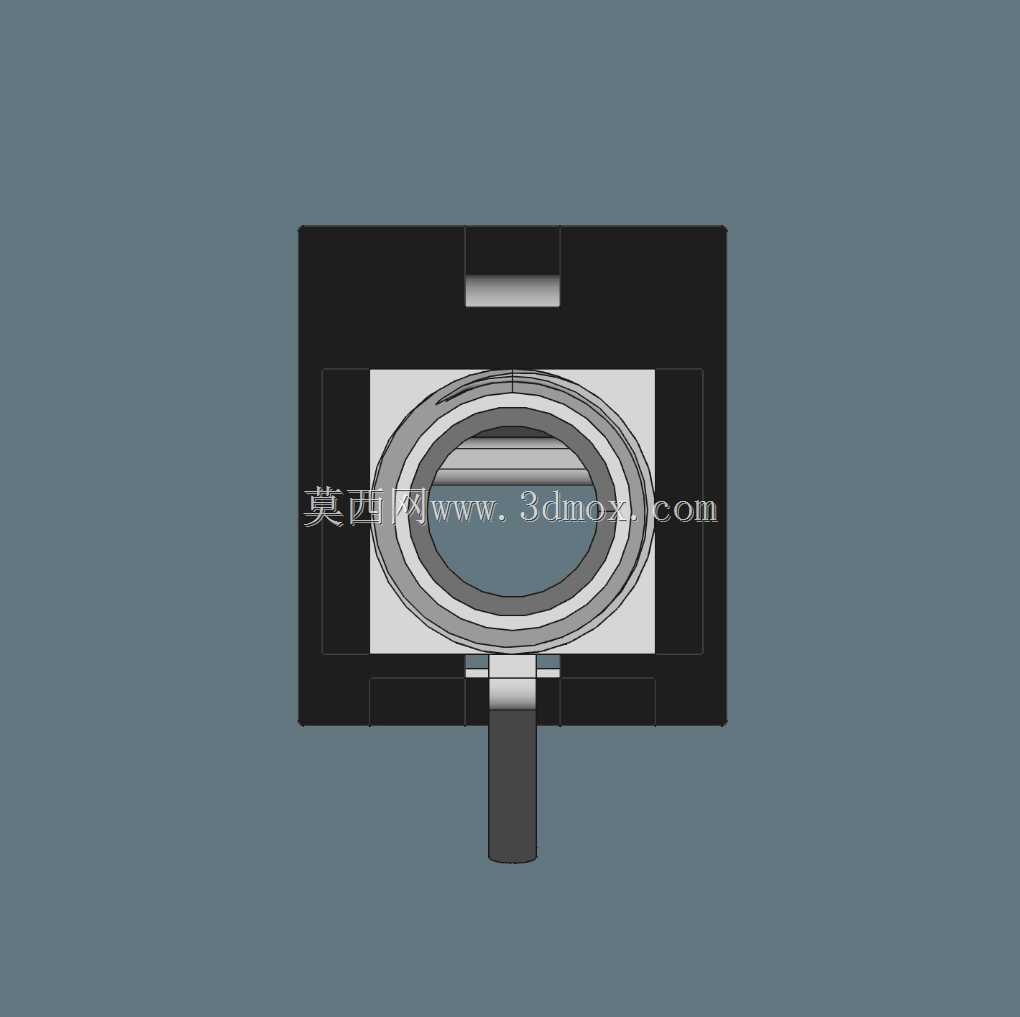

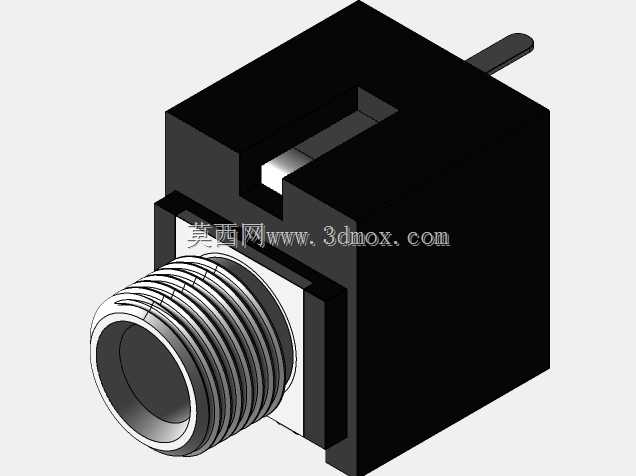

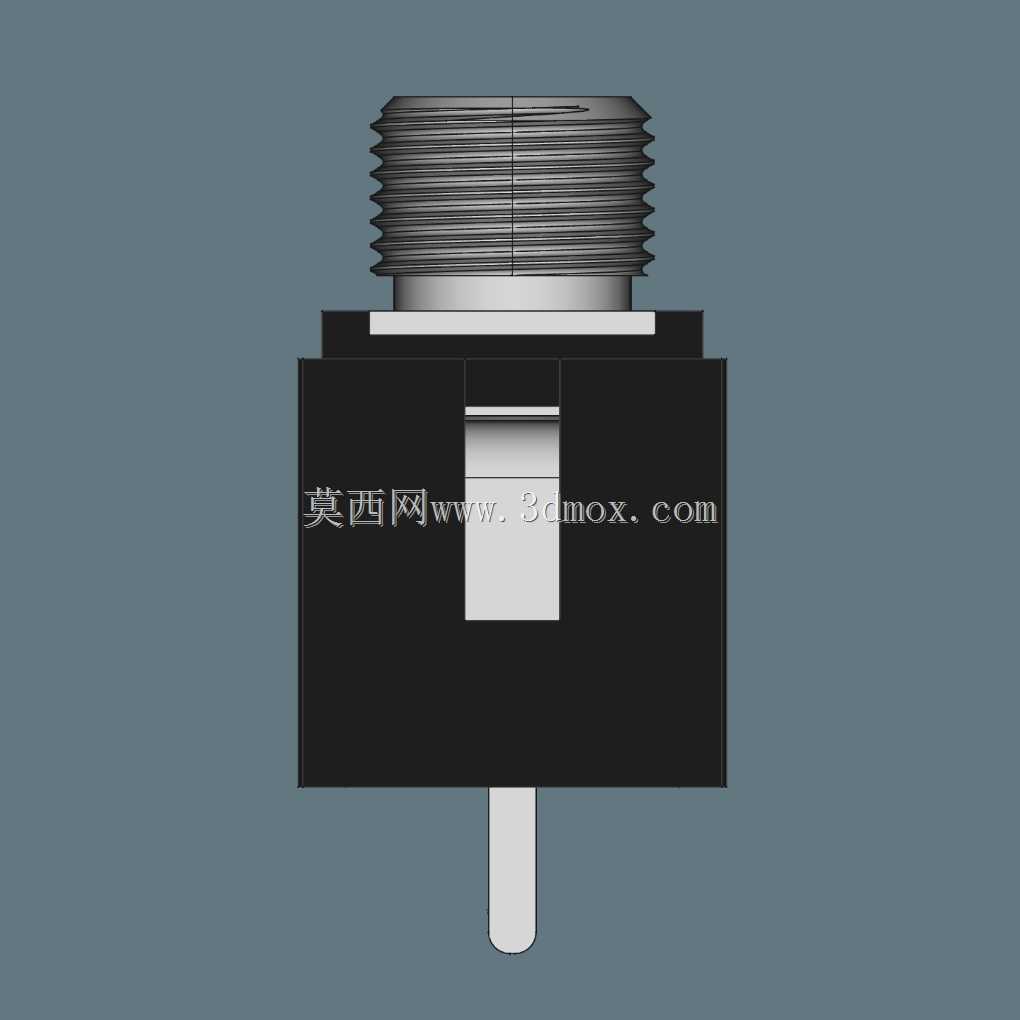

这款单声道同轴射频接插件组件，是音频、射频信号传输链路里的核心互联部件，日常在便携通讯设备、音频采集终端、小型射频测试治具、嵌入式工控信号板上都能见到它的身影，主要负责实现同轴电缆与设备主板之间的阻抗匹配连接，保障高频信号、单声道音频信号的低损耗传输，避免信号在接口位置出现反射、串扰问题。从结构拆分来看，整套组件包含黑色绝缘基座、金属螺纹外导体、中心接触插针、弹性卡接簧片、接地固定弹片几个核心部分，设计时首先要保证50Ω标准阻抗的连续性，外导体采用标准SMA螺纹规格，和配套公头对接时可以通过螺纹旋合实现可靠锁紧，即便设备存在小幅振动也不会出现接口松脱、信号中断的问题。黑色绝缘基座采用耐高温工程塑料注塑成型，一方面为内部金属构件提供精准的定位支撑，保证中心插针与外导体的同轴度控制在0.05mm以内，避免插合时出现偏心导致的接触不良；另一方面也能实现内外导体之间的电气绝缘，绝缘耐压可以满足常规低压射频、音频信号的传输要求。安装层面，这款接插件采用板端贴装加卡接固定的方式，基座底部设置有定位柱，可以直接插入PCB板对应的定位孔中，侧边的弹性金属簧片在插装到位后会卡在PCB板的卡孔边缘，不需要额外螺丝固定就能实现基座与板件的牢固连接，接地弹片则会在安装后直接贴合PCB板的接地覆铜层，实现外导体的可靠接地，有效屏蔽外界电磁信号对传输链路的干扰。中心接触插针采用镀金工艺处理，既可以降低接触电阻，减少信号传输过程中的损耗，也能提升接触面的抗氧化能力，延长接插件的插拔使用寿命，常规工况下可以满足数百次的反复插拔需求而不出现接触性能下降。设计过程中需要严格控制各金属部件的形位公差，外导体螺纹的同轴度、中心插针的伸出长度、簧片的弹性形变余量都需要经过反复校核，既要保证插合时的插拔手感适中，不会出现过紧导致的插拔困难或者过松导致的接触间隙，也要保证各部件组装后不存在结构干涉，组装时可以通过治具快速将金属件压入绝缘基座的对应卡槽内，适配批量自动化组装的生产需求。在实际选型应用中，这类接插件常被布置在设备的金属外壳面板位置，外导体的螺纹端伸出面板外侧，方便外部线缆插头对接，基座部分则位于设备壳体内部，直接与PCB板焊接固定，不需要额外的转接结构就能完成信号通路的搭建，相比传统的焊接式同轴接口，这种卡接式结构的组装效率更高，后期维护更换也更加便捷。
