四针内螺纹JST XH接插件结构设计

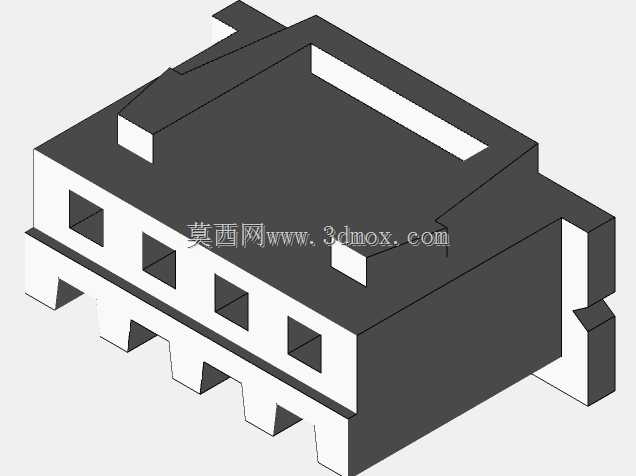

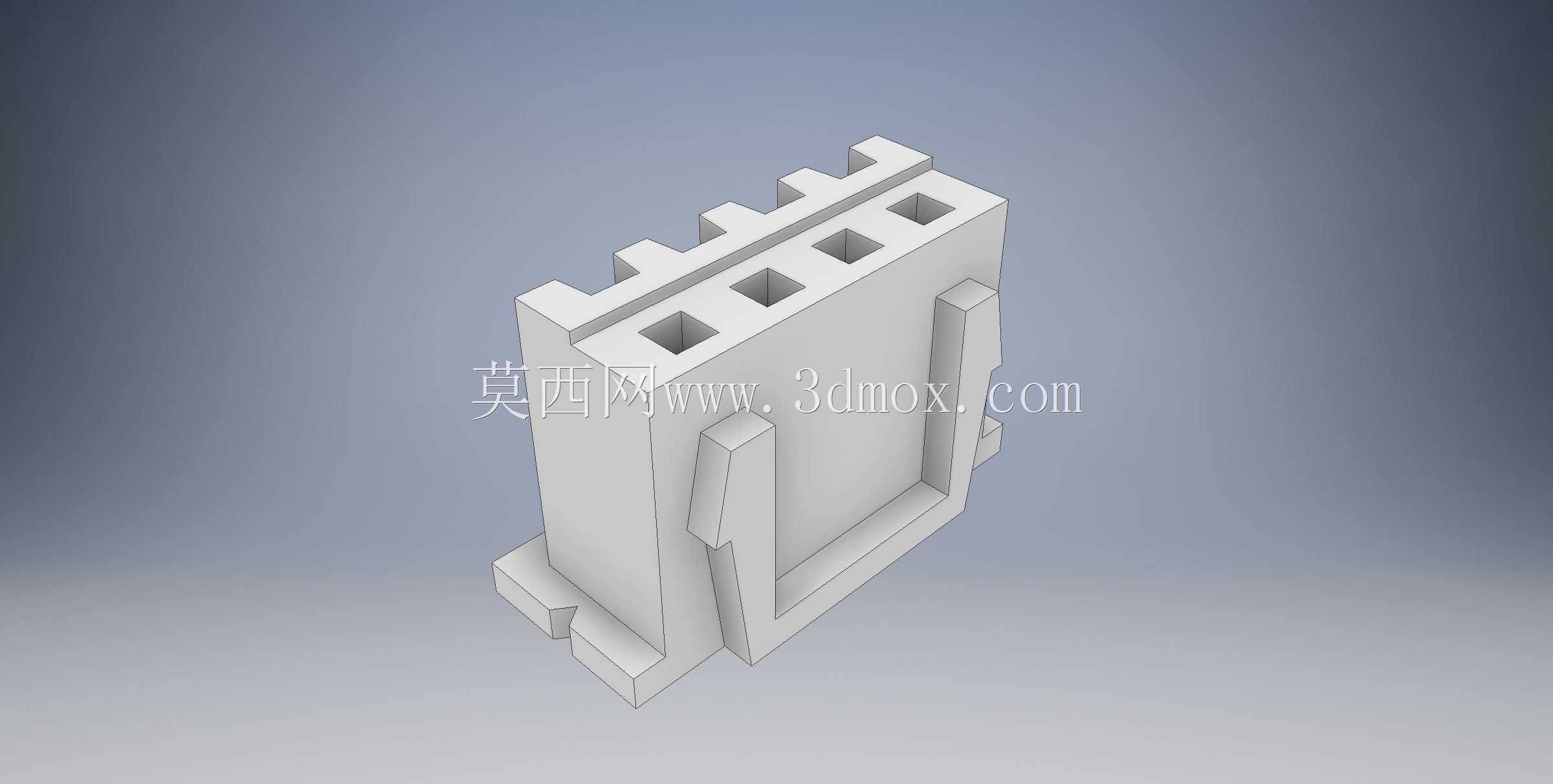

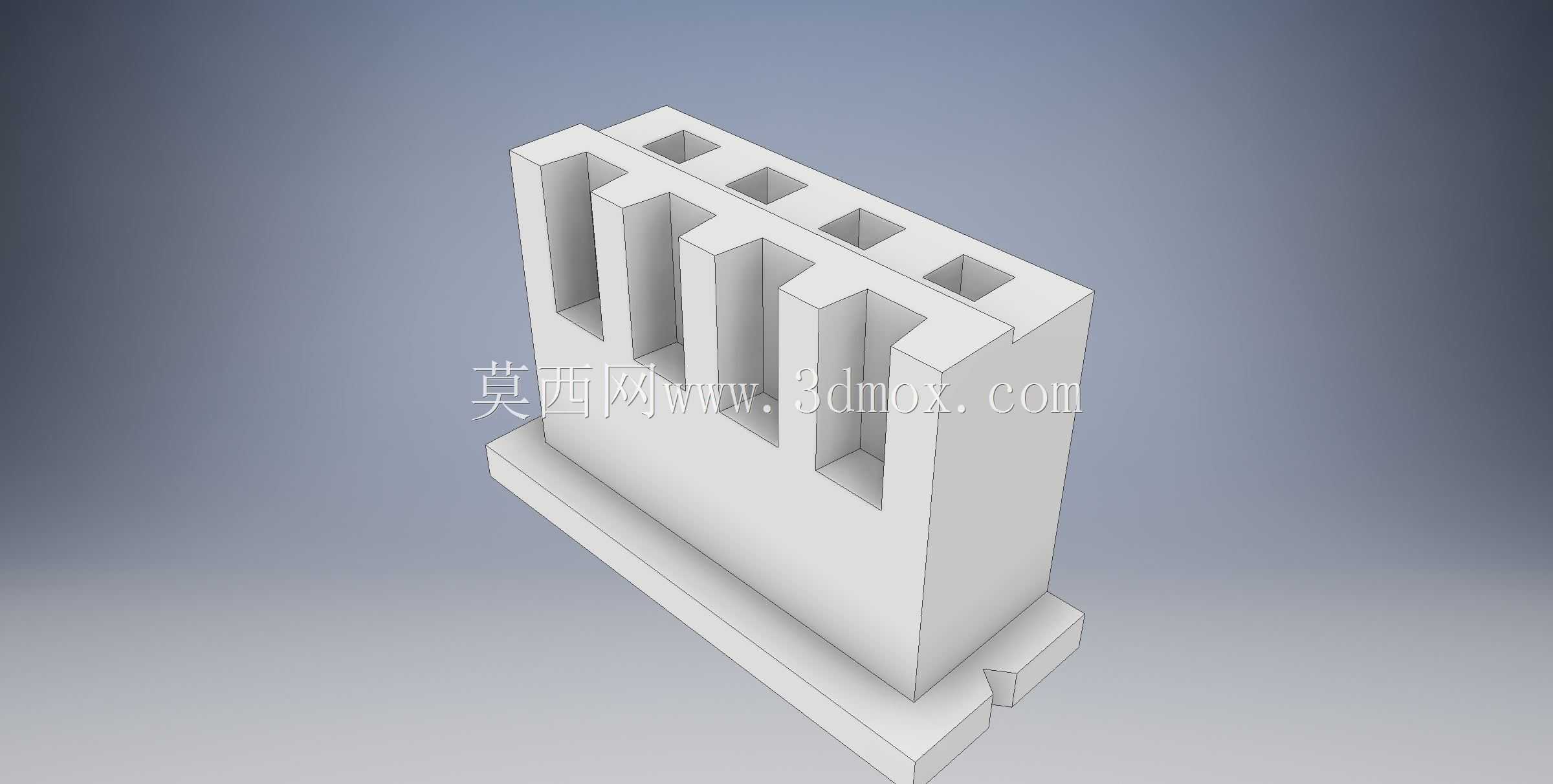

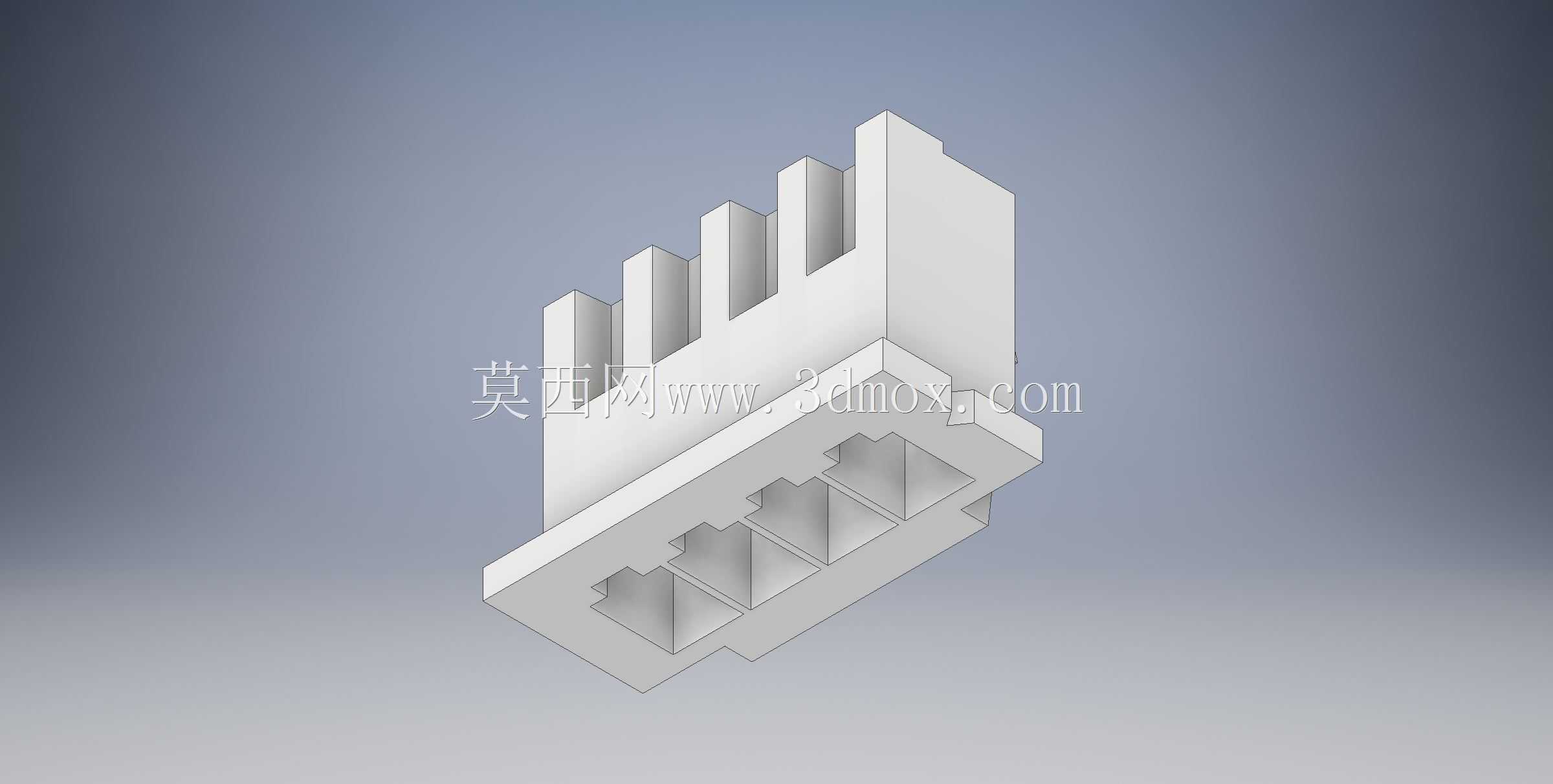

这款四针内螺纹结构的JST XH规格接插件，在低压小电流电子线束连接场景中应用十分广泛，最常见的搭载场景是锂聚合物电池的输出端接线，同时也大量用在小型消费电子、工控传感模块、航模配件的线束对接环节，承担小功率信号与电力传输的物理连接作用。从结构设计逻辑来看，接插件主体采用绝缘阻燃工程塑料作为基座材质，整体为长方体立式安装结构，四个并排设置的内螺纹接线孔位沿基座长度方向等距排布，孔位间距严格遵循XH系列接插件的标准节距，能够和同规格公端插针实现精准对位，避免插装错位导致的短路、接触不良问题。基座两侧设计有带导向斜角的卡扣结构，在公母端对插过程中，斜角结构可以引导插针顺利进入孔位，插合到位后卡扣会自动卡入公端基座的对应卡槽，提供足够的保持力，避免设备受振动、拉扯时出现接插件松脱断电的问题。基座底部设置有两个对称的定位凸台，在PCB板载安装或者壳体嵌装时，凸台可以卡入安装面的预留定位孔内，限制接插件的横向位移，焊接或者螺丝固定时不会出现偏移，保证接线对位精度。从安装边界来看，这款接插件的整体外形紧凑，宽度方向尺寸适配常规2.54mm节距的布线空间，高度方向不会占用过多的设备内部堆叠空间，适合内部空间局促的小型电子设备使用。内螺纹接线孔的设计，区别于常规的刺破式压接结构，允许用户通过螺丝锁紧的方式固定导线端头，不需要专用压接工具，在小批量样机试制、设备维修改线场景下操作更加灵活，锁紧后的导线拉脱力远高于普通压接端子，适合需要经常拆装调整接线的测试设备内部连接。基座的壁厚设计经过受力优化，在卡扣反复插拔的受力位置做了局部加厚处理，能够承受上百次插拔不会出现卡扣断裂、基座开裂的问题，四个接线孔之间设置有隔离筋，即使接线端头有多余焊锡或者毛刺，也不会造成相邻针脚之间的短路，提升了接插件使用的安全冗余。
