桌面式单模块开发支撑机架结构

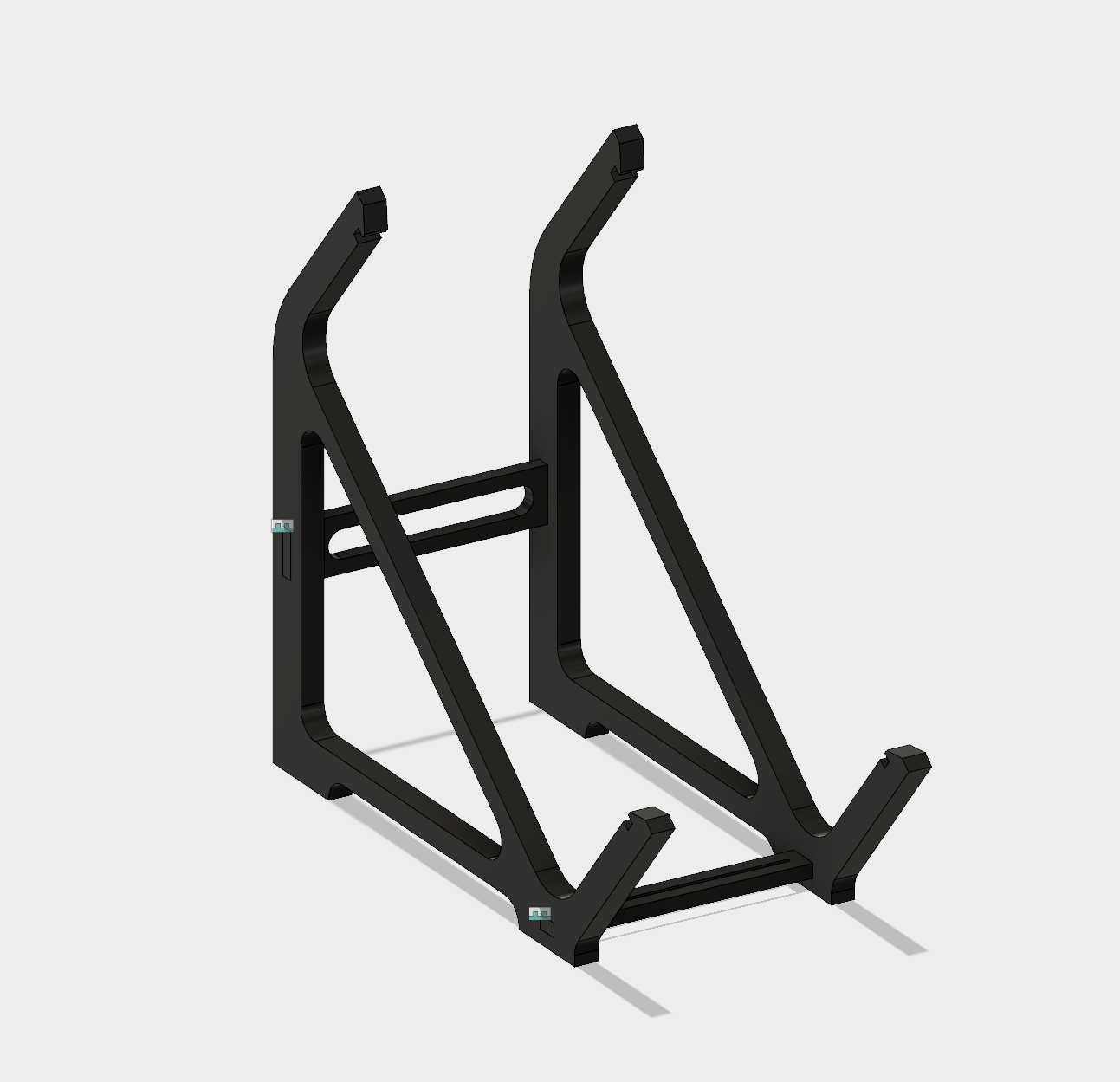

　　在嵌入式硬件、工业传感模块的开发调试场景中，多数开发人员都遇到过这类问题：待调试的功能模块没有合适的固定位，直接平放在桌面容易被线材拖拽移位，外接测试探针、调试排线时找不到合适的操作角度，堆在机箱旁又容易和其他待测试件混放，甚至因为磕碰导致引脚弯折、接口松动。这款桌面支撑机架就是针对这类外场开发、桌面调试的实际需求设计的，不需要复杂的安装固定，直接放置在平整工作台面即可使用，专门用来承托单个待开发的数字模块、传感单元，让开发人员不用在主机箱内反复拆装试件，大幅提升模块调试阶段的操作效率。从结构设计逻辑来看，这款机架采用了对称式双悬臂支撑构型，整体没有多余的冗余结构，两侧的支撑臂采用斜向加强的筋条设计，

　　在控制整体重量的同时保证了足够的结构刚性，即使承托重量稍大的工业通讯模块、信号采集模块，也不会出现支撑臂形变、机架侧翻的问题。底部的横向连接梁一方面将两侧支撑臂连为整体，消除单侧受力时的结构扭动，另一方面也作为底部的支撑接触面，配合四个端点处的支撑脚，让机架和桌面的接触更稳定，不会因为插拔调试接口时的外力出现滑移。支撑臂上端的卡位结构做了适配性的开口设计，不需要额外的紧固件，就可以将模块的安装边卡入卡位中，安装和拆卸模块都只需要单手操作，对于需要频繁更换测试模块的开发场景来说，这种快装结构能减少很多不必要的操作步骤。考虑到开发调试时的操作视角，机架的支撑角度做了针对性优化，模块安装完成后会呈现一个自然的倾斜角度，

　　开发人员坐在工位上不需要低头俯身，就能清晰看到模块上的指示灯、标识字符，外接调试排线、测试探针时，手部也有足够的操作空间，不会被机架结构遮挡。机架的整体外形尺寸控制在桌面工装的合理范围内，不会占用过多的工作台面积，即使是摆放了显示器、键盘、调试仪器的紧凑工位，也能轻松找到放置的位置；安装边界上，卡位的开口尺寸适配常规工业模块的标准安装边宽度，对于同尺寸规格的不同功能模块都有不错的兼容性，不需要针对单个模块调整机架结构。在实际使用场景中，这类机架除了用于主机箱外的数字模块开发，也可以作为小型传感单元的临时固定支架，在做模块功能测试、参数标定时，稳定的支撑结构能避免试件晃动带来的测试误差，斜置的安装角度也方便测试人员观察模块的运行状态。

　　和常见的通用固定支架不同，这款机架的结构完全围绕单模块开发的操作习惯设计，没有集成多余的功能部件，整体结构简洁可靠，不存在易损的活动部件，长期使用也不需要做特殊的维护。从建模的细节处理来看，支撑臂的弯折处都做了圆弧过渡处理，既避免了尖锐棱角可能带来的磕碰划伤，也减少了结构应力集中的问题，提升了机架整体的结构强度；底部支撑脚的位置做了小幅的突出设计，进一步加大了支撑跨度，即使在机架上施加一定的侧向操作力，也能保持稳定不倾倒。对于经常做模块开发、硬件调试的结构工程师和硬件开发人员来说，这类看似简单的桌面工装，往往能解决实际工作中很多不起眼但影响效率的问题，不需要复杂的夹具、不需要打孔安装，摆到桌面上就能快速投入使用，把开发人员的精力从整理试件、固定模块这类琐事上解放出来，更专注于功能开发和参数调试本身。
