XB-BS542型蘑菇头急停控制按钮结构设计

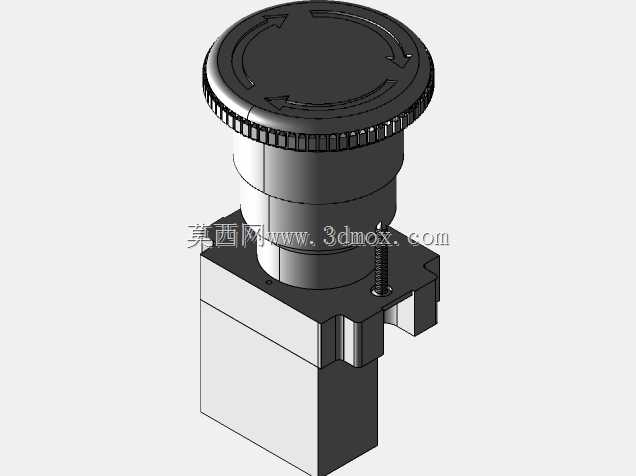

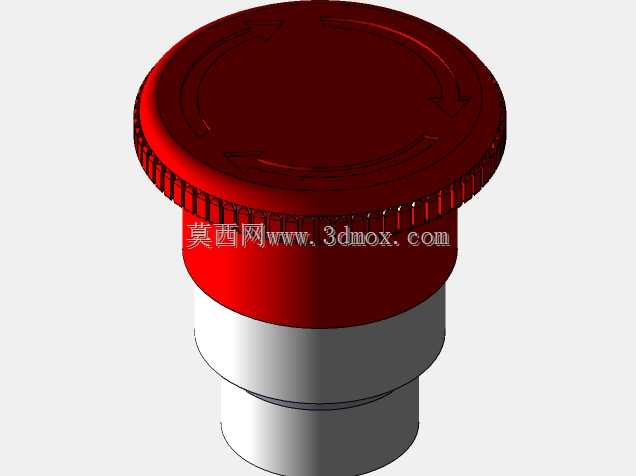

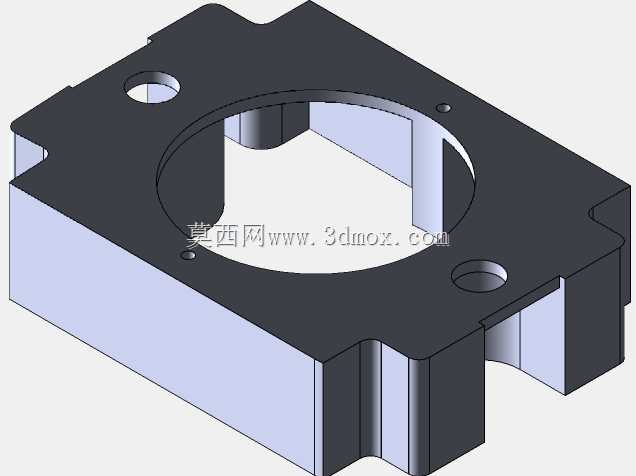

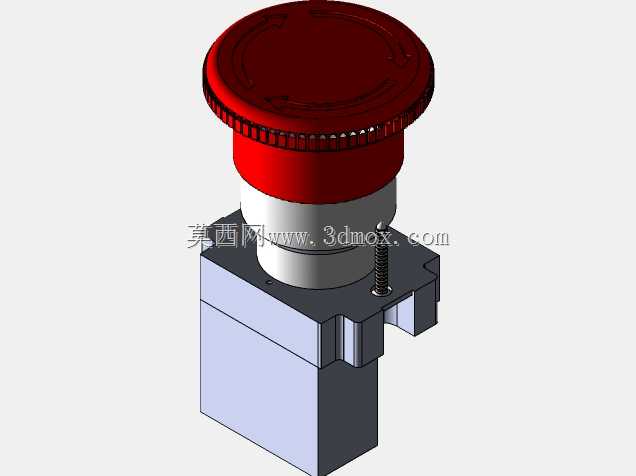

这款XB-BS542型急停按钮的三维结构，完全贴合工业现场安全控制的实际需求，做结构设计时首先要考虑的就是操作端的触发可靠性，红色蘑菇头操作帽做了加大直径设计，表面带防滑滚齿结构，即便操作人员戴劳保手套、或是紧急状态下拍按，也能保证足够的接触面积，不会出现打滑漏按的情况。按钮头部的红色配色符合工业安全色规范，在设备面板上辨识度极高，哪怕车间光线条件一般，也能快速定位操作位置。从安装结构来看，这款按钮采用标准面板嵌装设计，下方的安装基座带卡位凸台，适配常规电控柜、设备操作面板的标准开孔尺寸，基座侧面预留了接线端子的安装空间，弹簧复位结构做了独立的限位设计，拍按触发后能保持锁定状态，旋转操作帽即可完成复位，不会出现误复位的情况。在实际工业场景里，这类急停按钮会布置在自动化生产线的操作工位旁、输送设备的沿线位置、机床操作面板的易触及区域，一旦出现设备卡滞、人员误闯入、加工异常等突发状况，操作人员可以第一时间拍按切断设备控制回路，避免安全事故扩大。做三维建模的时候，特意把操作帽和基座的配合间隙做了精准还原，既保证操作时的顺畅下压行程，又不会因为间隙过大进灰进水，影响内部触点的使用寿命。基座下方的安装卡位做了对称式设计，不管是横向还是竖向安装都能适配面板布局，接线端的结构预留了足够的接线空间，方便现场电工接多股控制线缆，不会出现线缆弯折空间不足导致的接线松动。按钮的下压行程做了合理控制，既不会因为行程过短导致误触发，也不会因为行程过长耽误紧急状态下的触发响应时间，内部的弹簧参数匹配了合适的按压力度，正常状态下不会因为设备运行的振动出现误触发，紧急拍按的时候又不需要过大的按压力度，兼顾了可靠性和操作便捷性。从安装边界来看，按钮嵌入面板后，背部的突出尺寸控制得比较紧凑，不会占用电控柜内部过多的布线空间，适配不同厚度的设备面板安装需求，基座的卡位结构能牢牢卡在面板开孔处，不需要额外的固定件就能完成安装，现场装配效率很高。
