电脑CPU散热外壳钣金结构设计

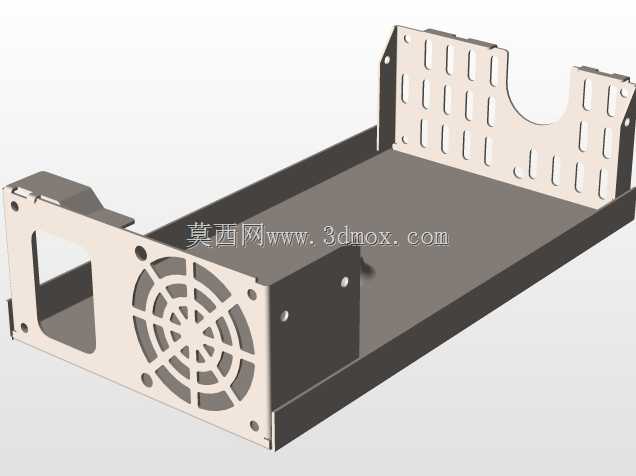

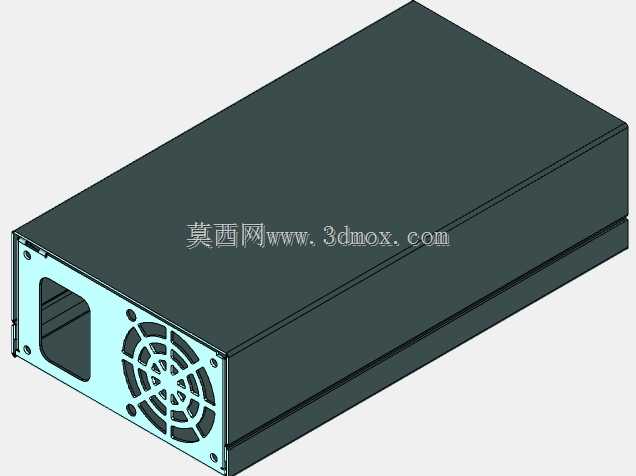

这款钣金壳体主要面向桌面级计算设备的核心硬件防护场景，日常应用中多作为台式电脑CPU供电与散热模组的外置承载结构，也可适配小型工控板卡的封装需求，承担硬件防护、风道约束、电磁屏蔽的多重作用。实际装机使用时，壳体需完全包裹内部的PCB板与供电元件，前端预留的方形开口用于外接供电线缆或数据接口，侧面的格栅开孔直接对应散热风扇的安装位，可引导气流定向流经内部发热元件，避免热风在壳体内淤积形成热岛效应。从设计逻辑来看，整体采用一体折弯成型的钣金工艺，减少额外拼接焊缝带来的结构强度短板，壳体边缘做了内卷边处理，既可以避免安装时划伤操作人员，也能提升壳体侧边的抗形变能力，在日常拆装挪动过程中不容易出现磕碰凹陷。安装边界方面，壳体的内空尺寸需完全匹配对应规格的硬件模组，侧壁预留的螺丝孔位与内部元件的固定柱一一对应，安装时无需额外打孔适配，风扇安装位的孔距遵循标准8cm散热风扇的安装规范，可直接适配市售常规规格的轴流风扇，不需要单独定制散热配件。壳体表面做了哑光喷塑处理，除了提升外观质感外，也能增强钣金表面的抗锈蚀能力，在长期处于机房多尘环境下也不容易出现表层脱落的问题。结构设计时特意在壳体与内部元件之间预留了2mm的安全间隙，既可以避免钣金加工的公差导致元件装配卡滞，也能形成一层静态空气隔层，辅助提升电磁屏蔽效果，减少内部高频信号对外界的干扰，同时也能避免外部静电直接接触内部电路造成硬件损坏。风道设计上，侧面格栅的开孔角度做了优化，在保证通风面积的前提下，可阻挡较大尺寸的杂物进入壳体内部，同时引导气流沿元件排布方向流动，提升散热效率，避免气流直吹局部元件导致的散热不均问题。
