高压手动液压动力操作手泵结构

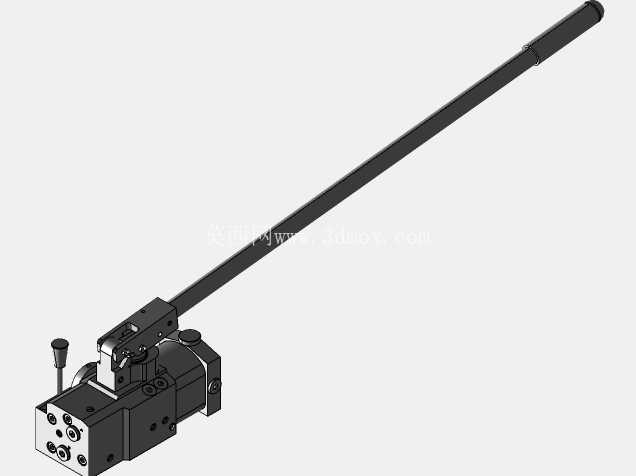

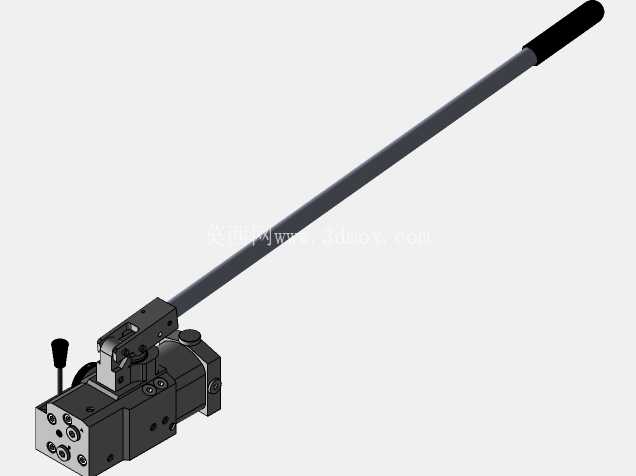

　　在重型破拆救援、野外无动力液压作业、设备应急试压这类场景里，手动液压泵始终是不可替代的动力单元，毕竟这类场景往往没有外接电源、也没有配套的机动液压源，全靠人工操作就能输出稳定高压油液，驱动对应的液压执行元件完成作业。这款70MPa额定压力的手动液压泵，在结构设计上优先考虑了高压工况下的密封可靠性与操作的力传递效率，长操作杆的杠杆比经过反复校核，确保在输出最高压力时，单人施加在手柄上的操作力控制在成年人可连续作业的合理区间，不会因为压力过高导致操作力超标，也不会因为杠杆比过大造成泵体整体尺寸冗余。

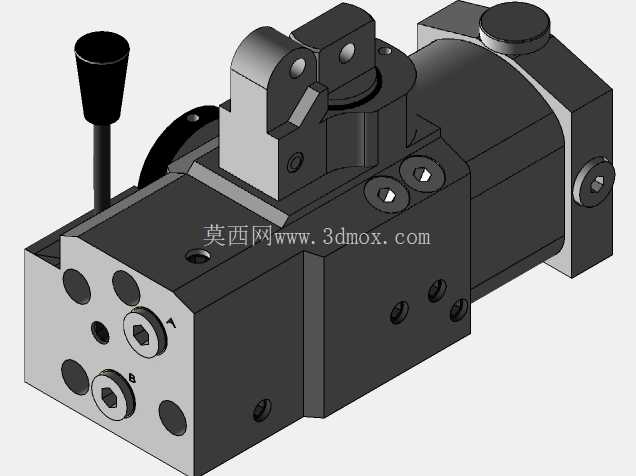

　　从结构布局来看，泵体的控制阀组全部集成在主体阀块上，没有多余的外接管路，一方面减少了高压工况下的管路泄漏点，另一方面也让整体结构更紧凑，方便在狭窄作业空间内携带与布置。侧面设置的手动卸荷旋钮，操作逻辑清晰，作业完成后只需扳动旋钮即可完成系统卸压，不需要额外的工具操作，适配应急场景下的快速操作需求。泵体的进出油接口采用标准高压液压接口，可直接适配通用的高压液压软管，不需要额外制作转换接头，能快速对接液压剪、扩张器、小型液压千斤顶这类常用的高压液压执行机具。在设计细节上，操作手柄末端包裹有防滑绝缘握套，即便在带油污、沾水的作业环境下，操作人员也能稳定握持，不会出现打滑脱手的情况。

　　泵体主体采用锻造合金钢阀块加工，所有高压油道都在阀块内部钻削成型，油道转角处做了圆弧过渡处理，避免高压油液长期冲刷造成的应力集中，延长阀块的疲劳使用寿命。柱塞副的密封件采用适配高压工况的复合密封结构，在70MPa的持续工作压力下不会出现内泄超标的情况，同时密封件的摩擦阻力经过匹配优化，不会因为密封过紧导致操作手柄的空行程阻力过大。安装固定方面，泵体底部预留有标准的安装螺孔，既可以直接放置在平整地面上依靠自重稳定作业，也可以通过螺栓固定在救援车、移动作业台架上，避免作业过程中泵体移位。

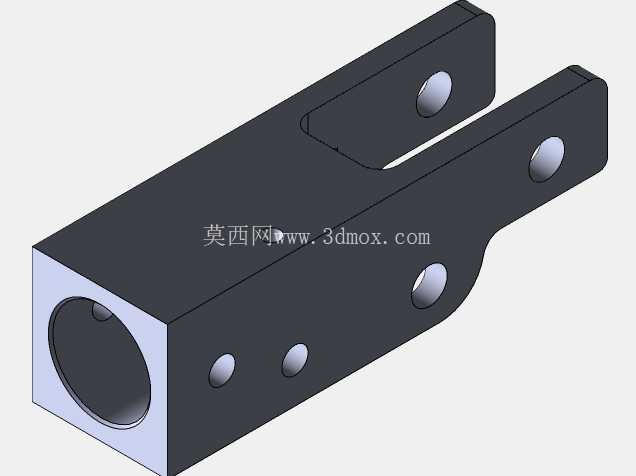

　　储油腔的容积与泵的排量做了匹配设计，确保配套常用的小型液压执行元件时，不需要中途补油就能完成全行程作业，同时储油腔设置有透气装置，避免泵油过程中储油腔内部形成负压造成吸油不畅。在实际作业的适配性上，这款泵的输出压力稳定，手动操作的行程反馈清晰，操作人员可以通过手柄的反馈力直观判断系统当前的压力状态，不需要额外外接压力表也能大致把控输出压力，当然泵体也预留了压力表安装接口，需要精准控压的场景可以直接加装标准高压压力表。整体结构没有多余的装饰性设计，所有结构特征都服务于功能实现，外露的金属部件都做了防锈处理，适合在户外潮湿、多粉尘的恶劣作业环境下长期存放与使用，不会因为短期的恶劣环境存放导致部件锈蚀卡滞。操作杆的铰接点采用耐磨衬套结构，长期反复操作也不会出现铰接间隙过大导致的操作晃量，维护时只需定期更换密封件、加注润滑脂即可，不需要复杂的专用维护工具，基层作业人员经过简单培训就能完成日常保养工作。
