罗达曼托608密封型深沟球轴承结构

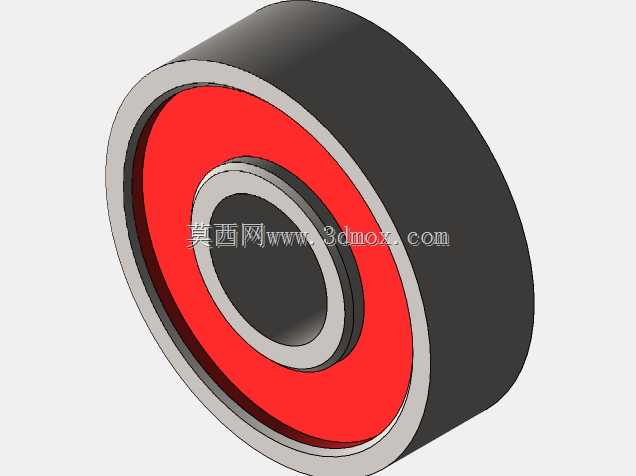

这款608规格的接触式密封深沟球轴承，在轻工输送、小型电动工具、家用器械、轮滑运动装备、办公自动化设备的旋转支撑场景中应用极为广泛，作为核心的旋转承载部件，它承担着降低轴系旋转摩擦阻力、约束轴系径向与少量轴向窜动、隔绝外界粉尘水汽侵入内部滚道的核心作用。从结构设计来看，该轴承采用双列接触式橡胶密封盖结构，红色密封件与内圈密封槽形成过盈配合，相比开式轴承能大幅提升恶劣工况下的使用寿命，避免润滑脂泄漏与外界杂质进入滚道造成的磨粒磨损。外圈采用黑色氧化或包胶处理的设计，既可以提升外圈的防锈能力，也能在部分过盈安装或带外圈接触传动的场景下，降低安装压装时的接触面损伤，同时提升外圈与安装座孔之间的摩擦力，避免轴承外圈在交变载荷下出现跑圈问题。设计过程中严格遵循608轴承的标准安装边界，内孔、外径、宽度尺寸完全符合深沟球轴承的通用尺寸规范，可直接与市面上同规格的轴承座、轴端进行互换安装，无需额外修改安装结构。内部滚道采用圆弧型深沟道设计，钢球与滚道的接触角适配径向承载为主、少量轴向载荷为辅的受力场景，保持架采用浪形冲压保持架，能够在高速旋转时稳定分隔钢球，避免钢球之间直接接触产生额外摩擦与磨损。在实际选型应用中，这类带密封的608轴承无需用户在装配时额外填充润滑脂，出厂时已预填适配常规工况的长效润滑脂，维护周期更长，适合安装后不便拆解维护的封闭传动结构。建模过程中完整还原了密封盖的唇边结构、保持架的兜孔形态、内外圈的滚道曲率，能够直接用于装配干涉检查、运动仿真演示，也可作为非标设备轴系设计时的标准件选型参考，帮助设计人员快速核对安装空间、确认配合公差，避免选型时出现尺寸不匹配的问题。外圈的防滑包覆结构也适配部分需要外圈直接作为滚动接触面的场景，比如从动滚轮、导向轮的应用场景下，无需额外加装外套即可直接使用，减少装配零件数量，提升结构紧凑性。
