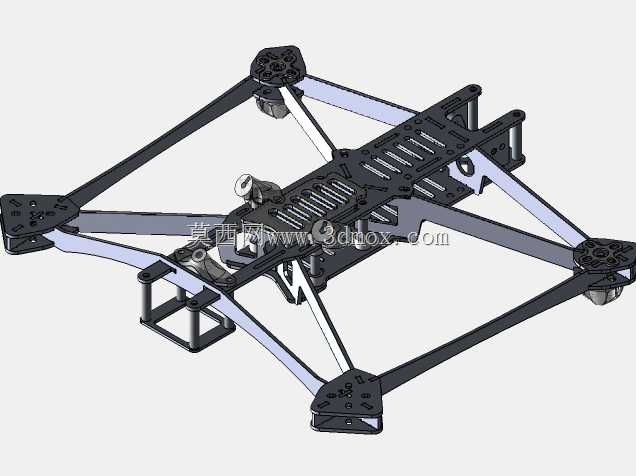

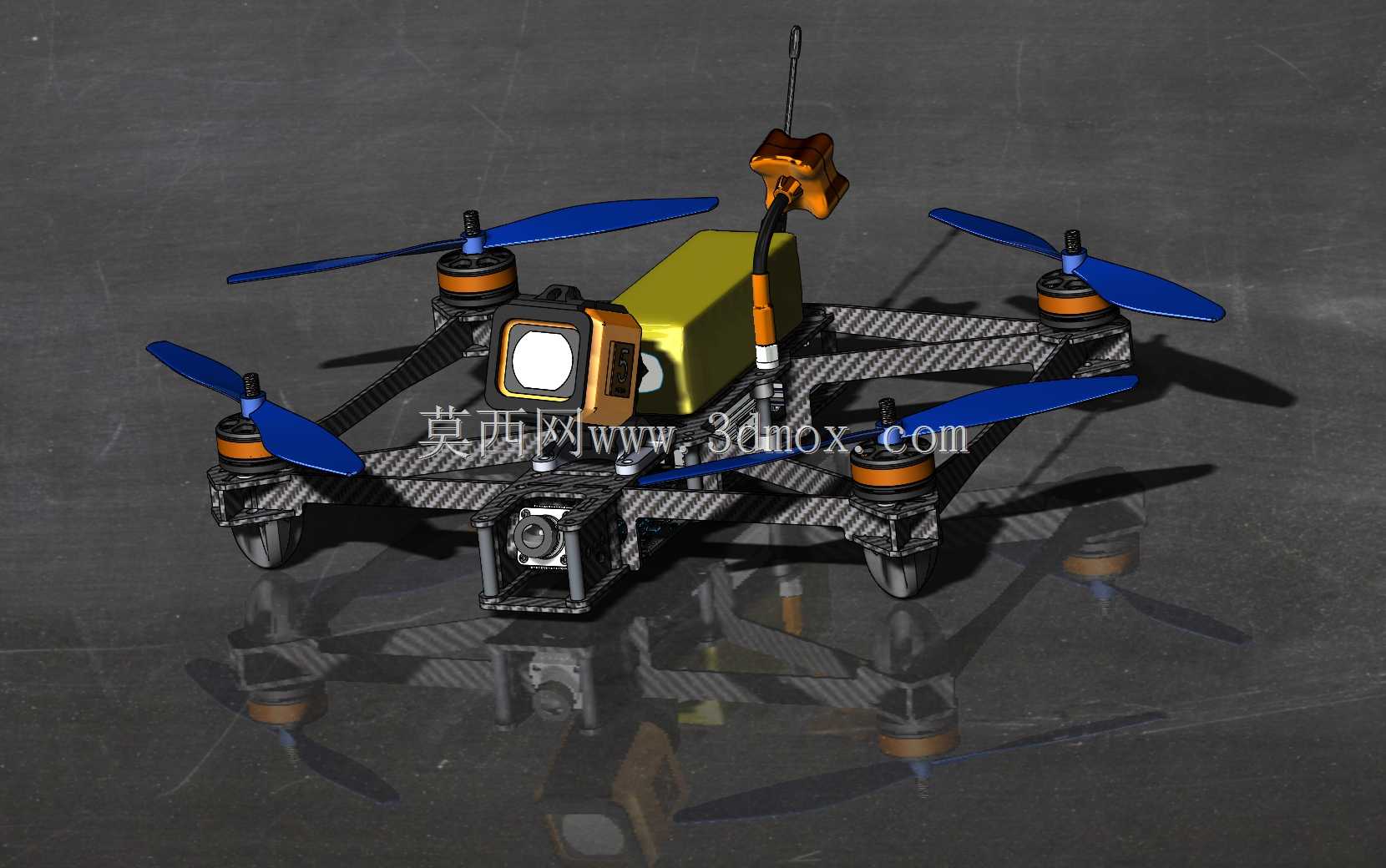

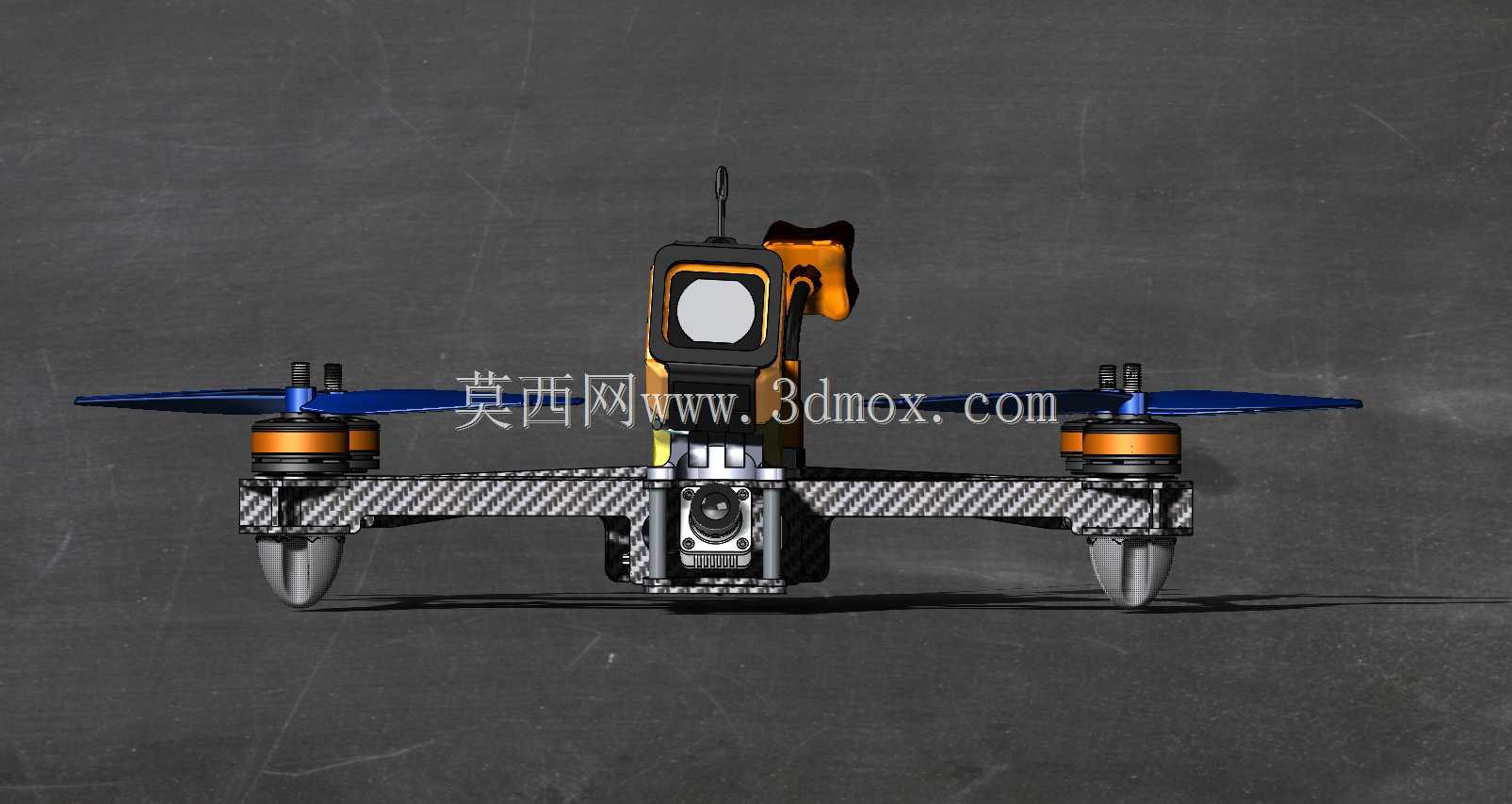

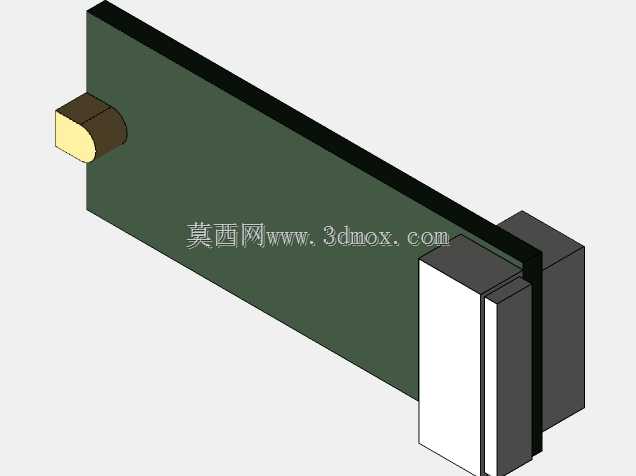

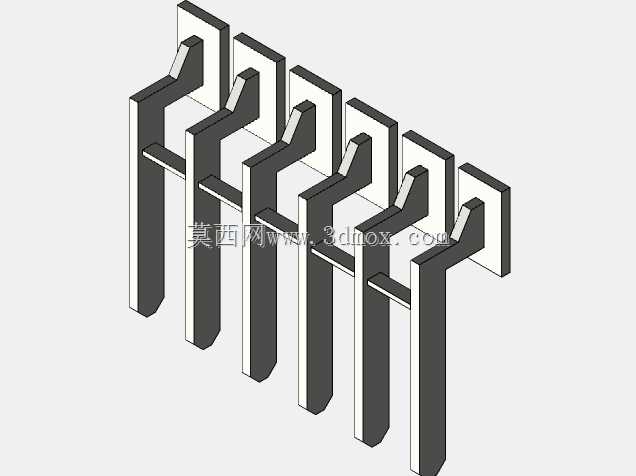

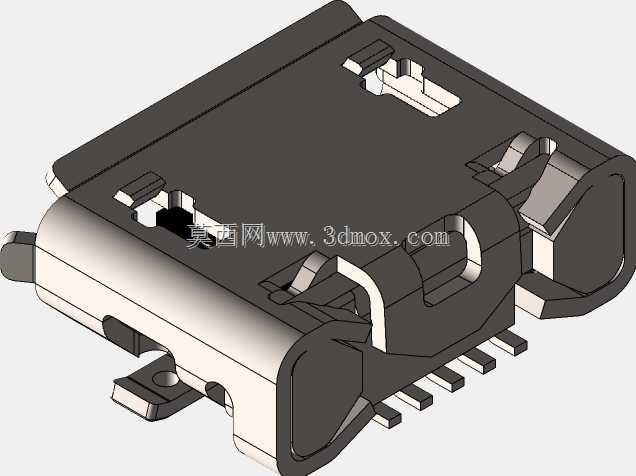

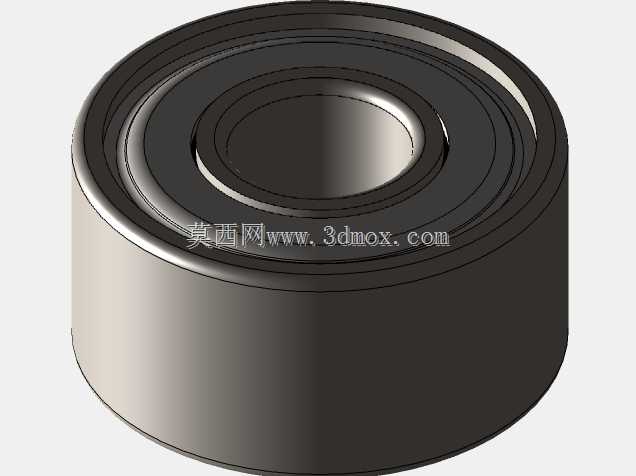

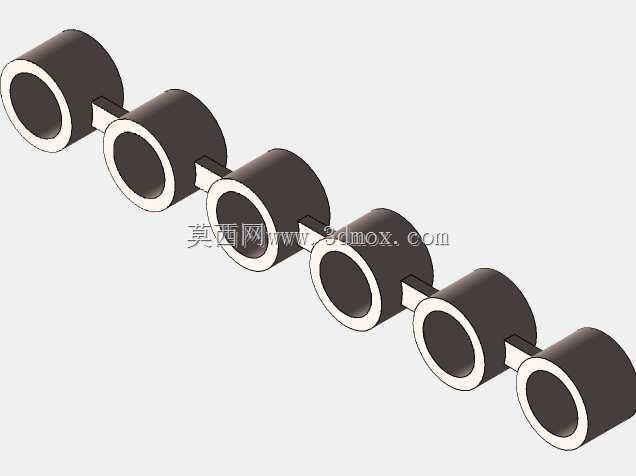

7英寸FPV四旋翼飞狗机身机架结构

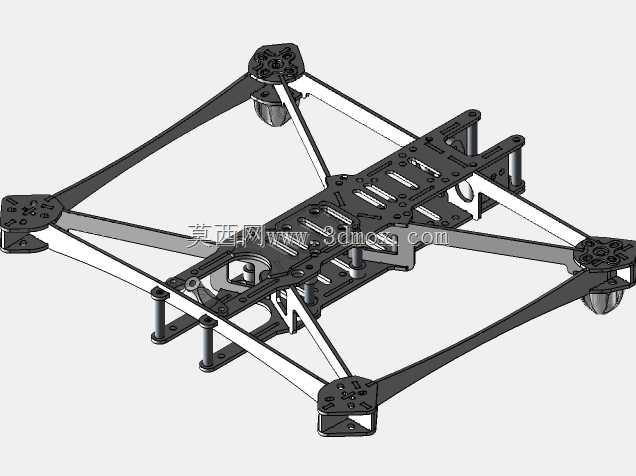

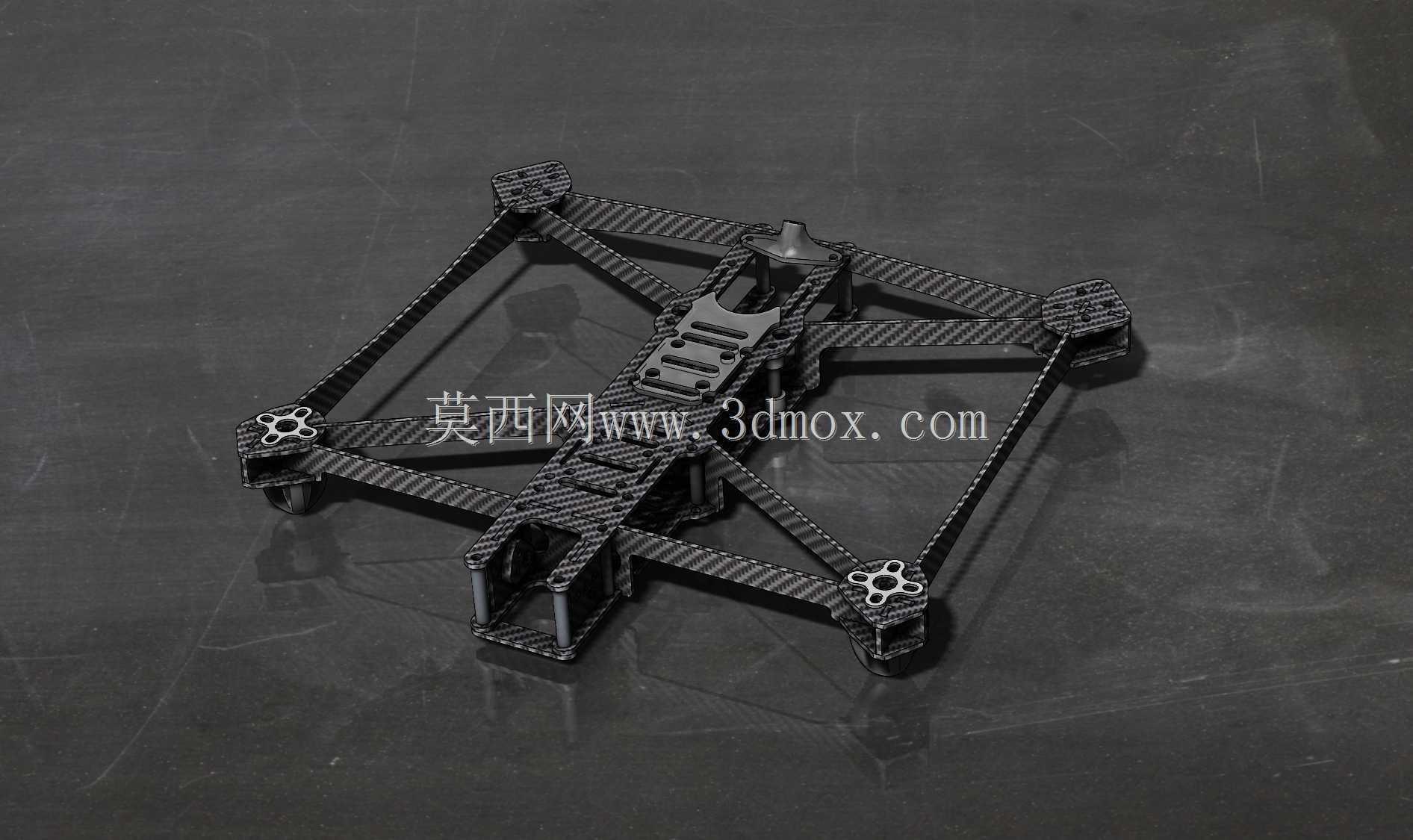

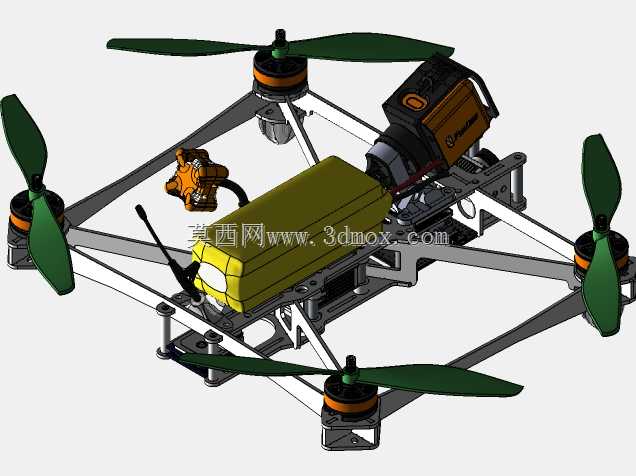

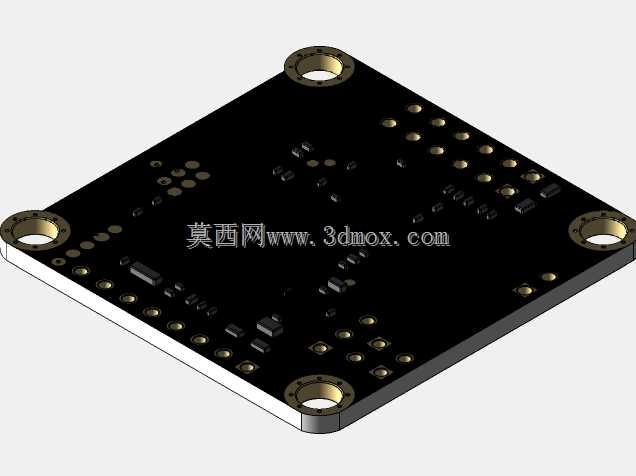

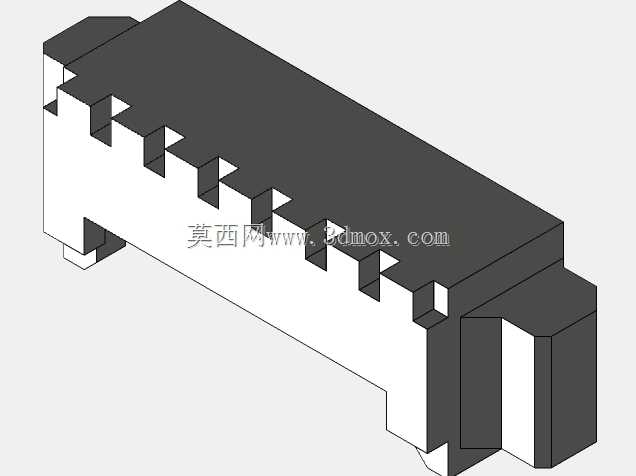

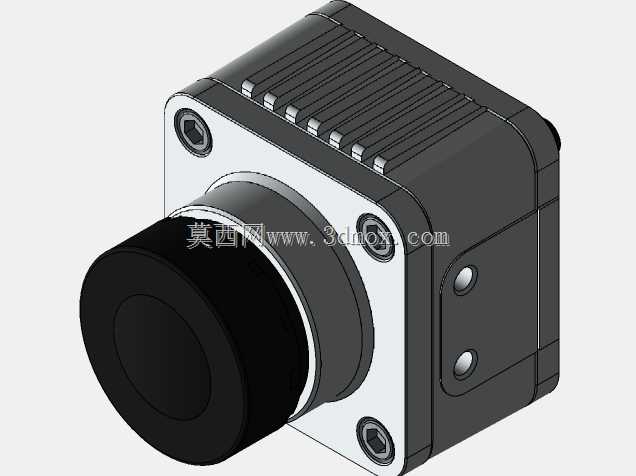

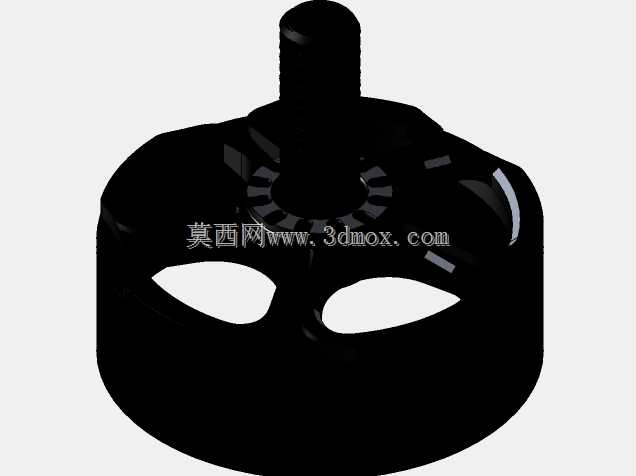

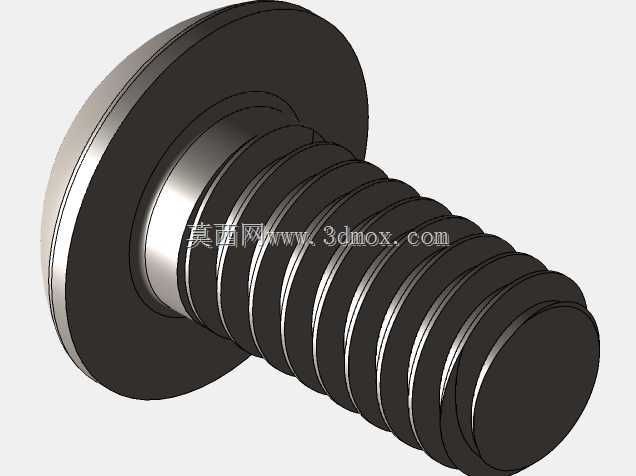

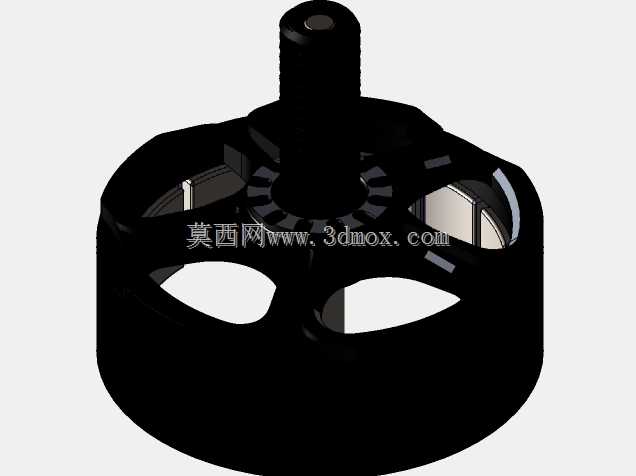

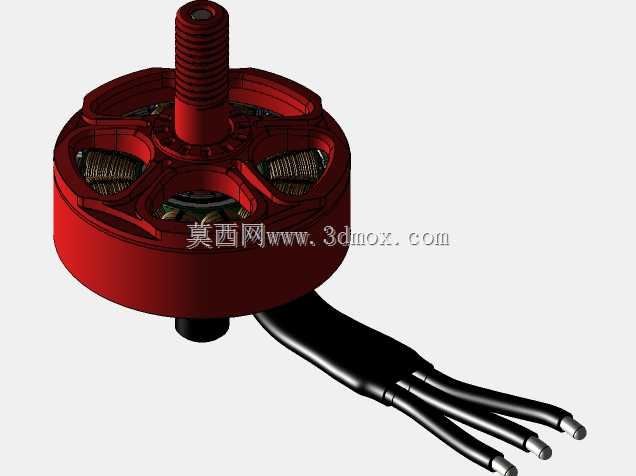

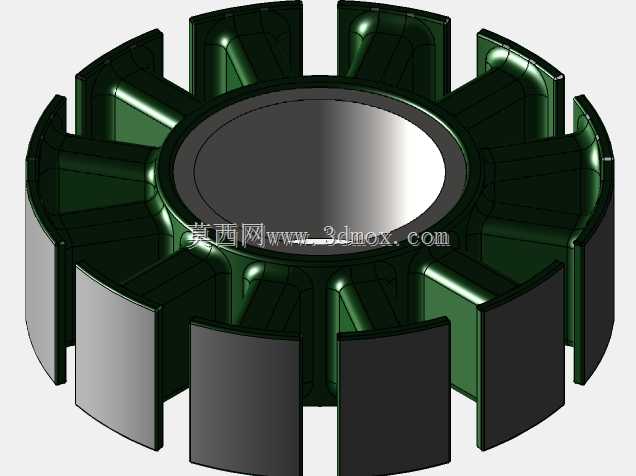

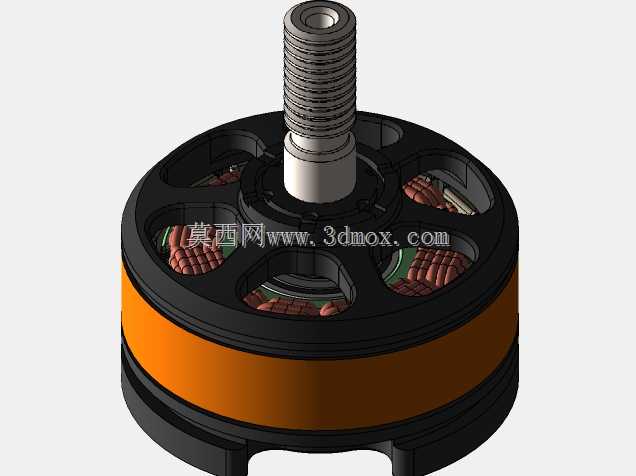

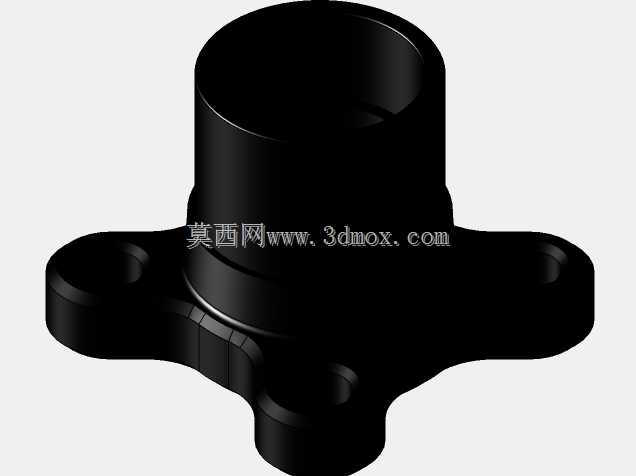

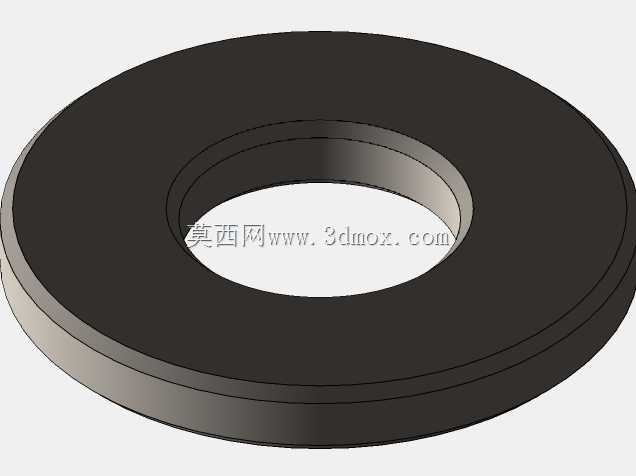

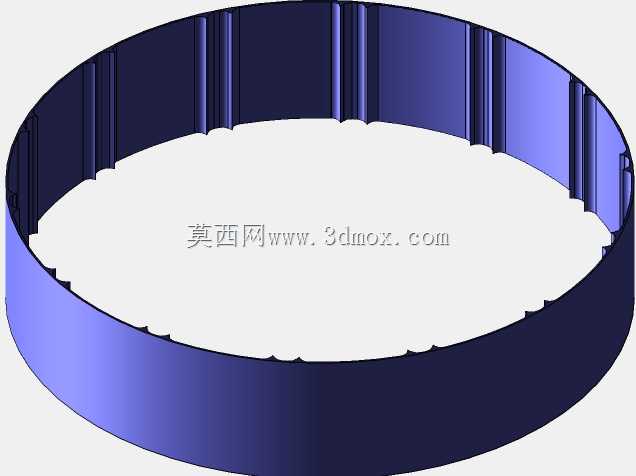

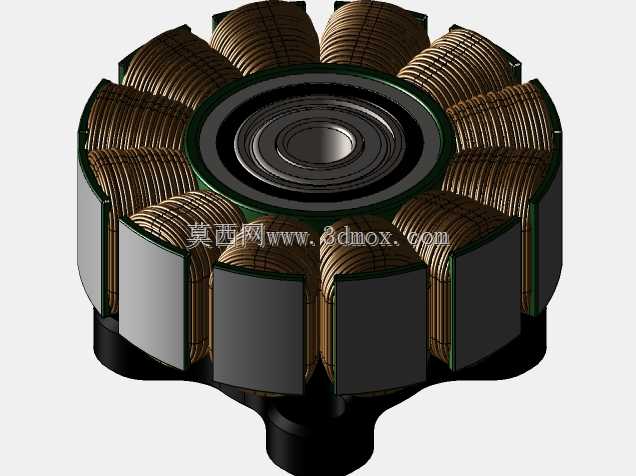

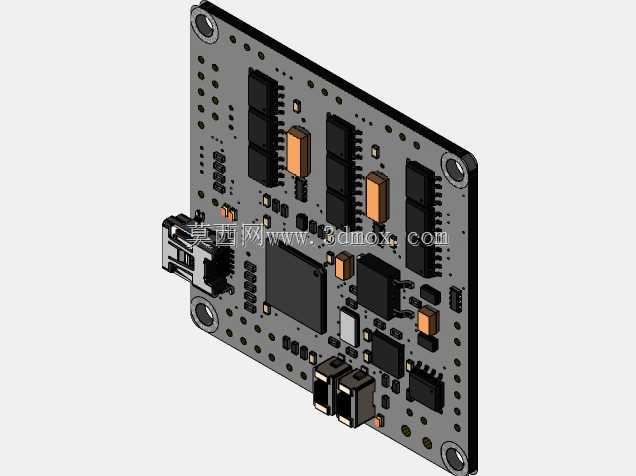

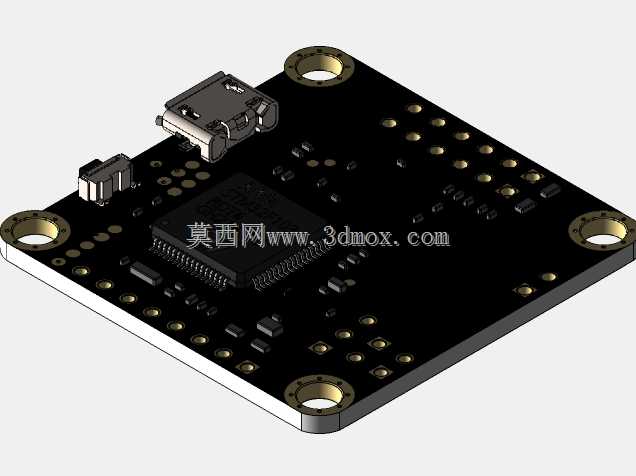

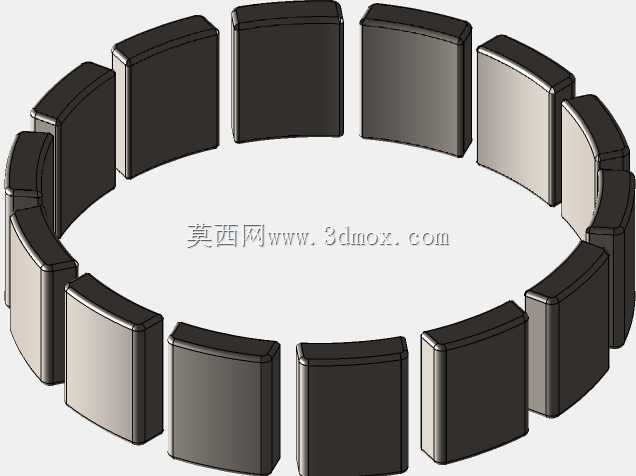

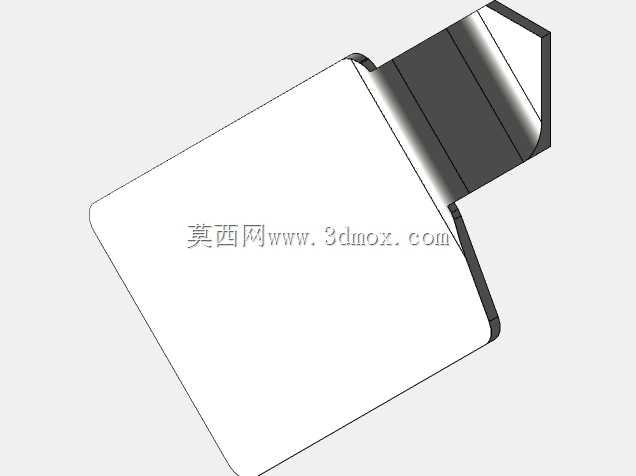

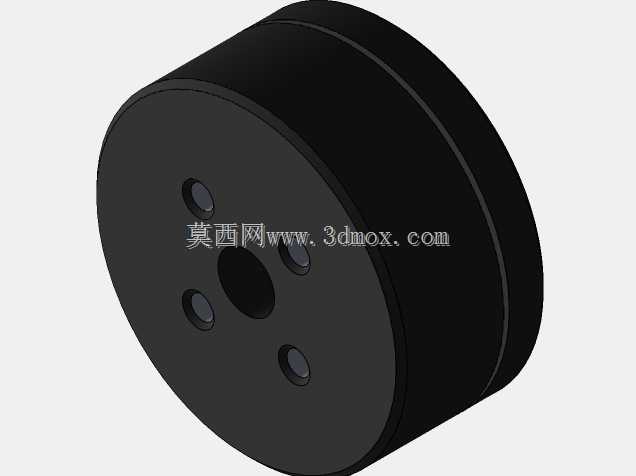

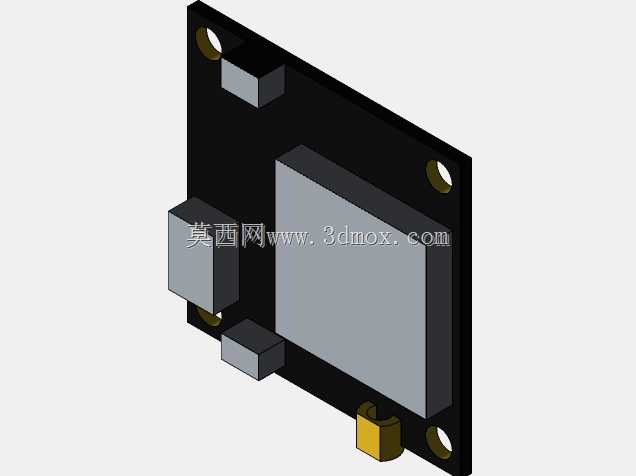

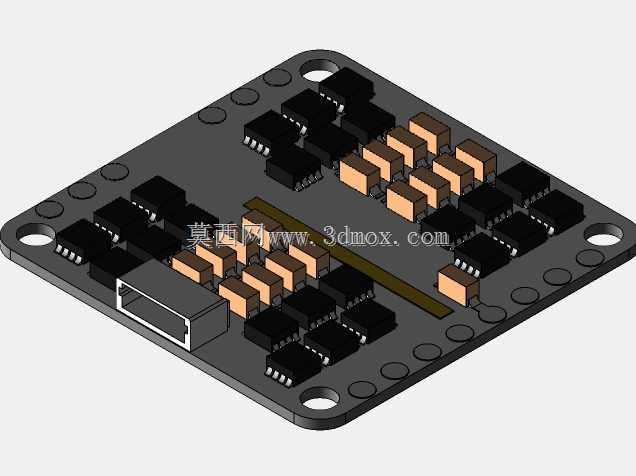

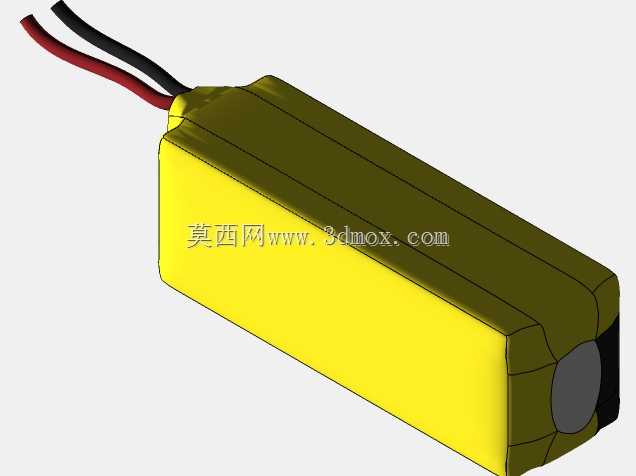

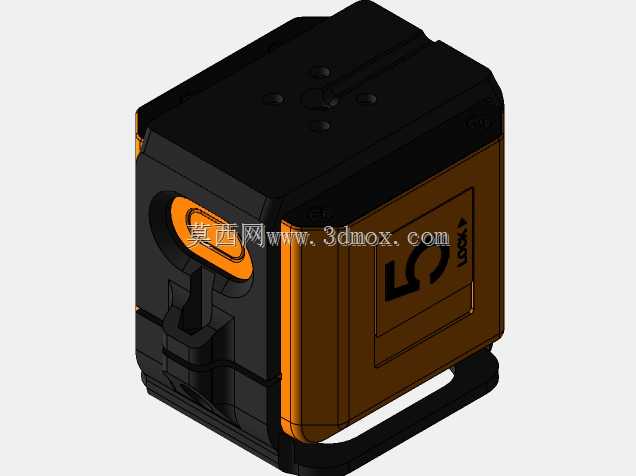

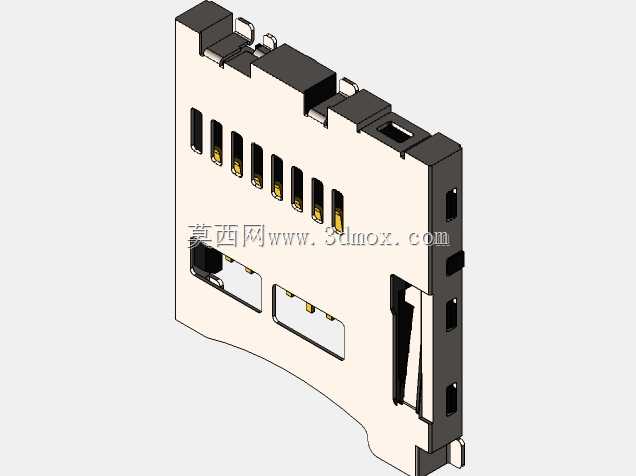

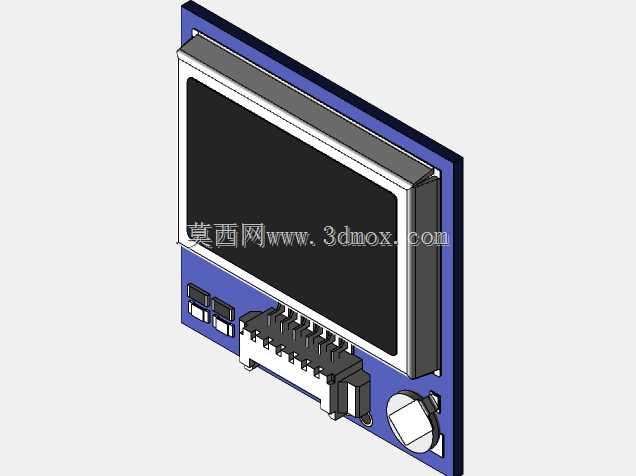

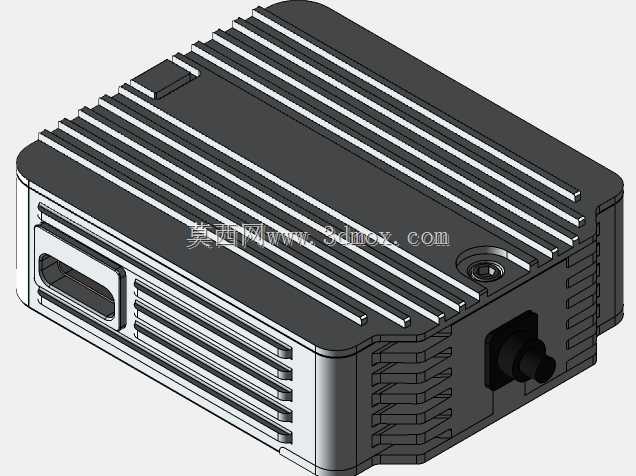

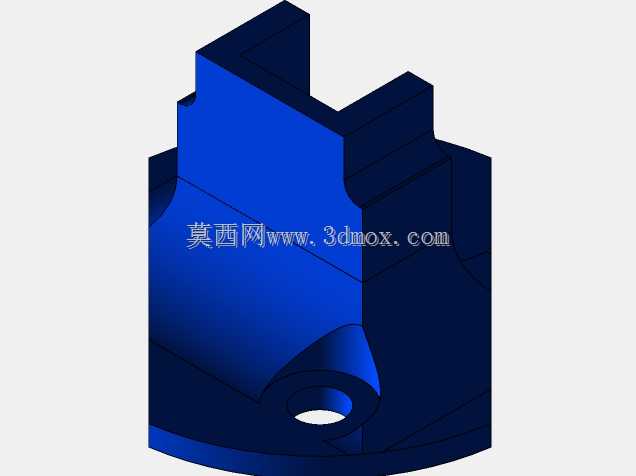

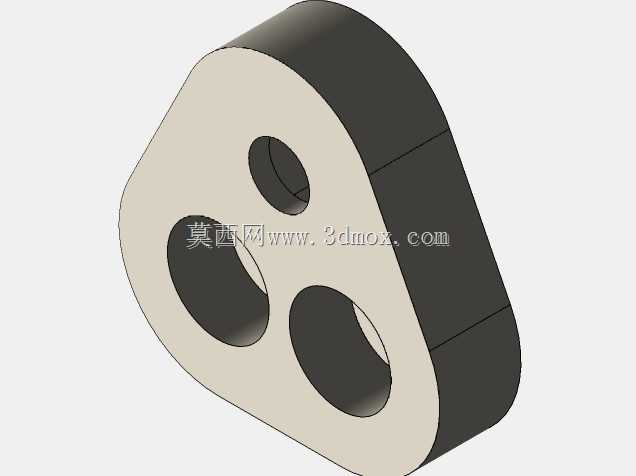

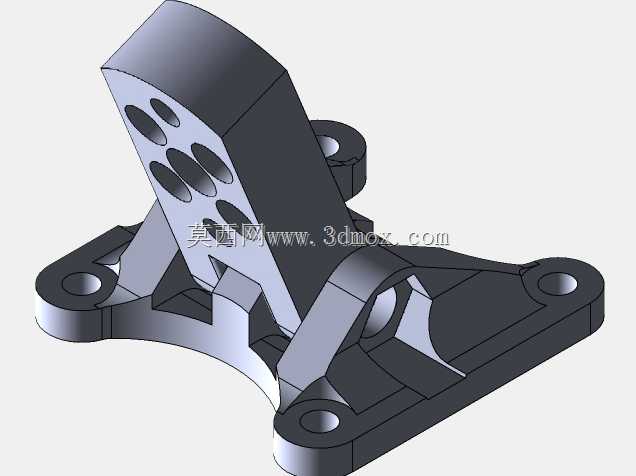

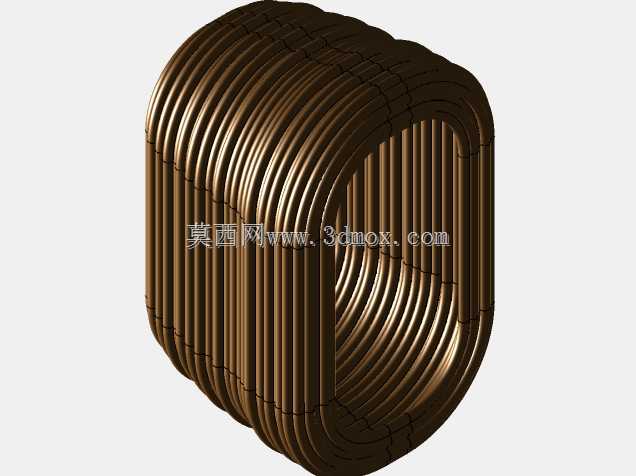

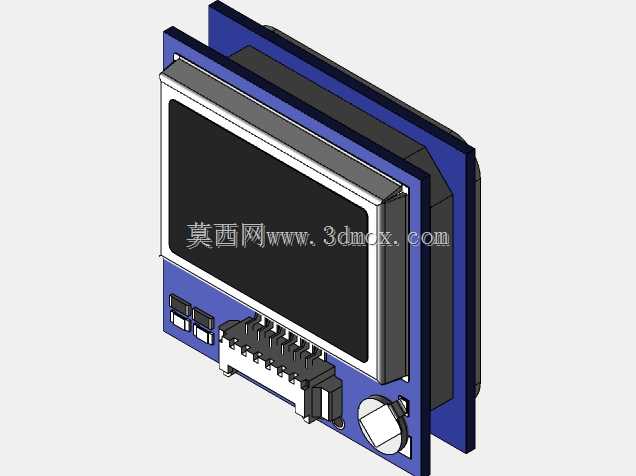

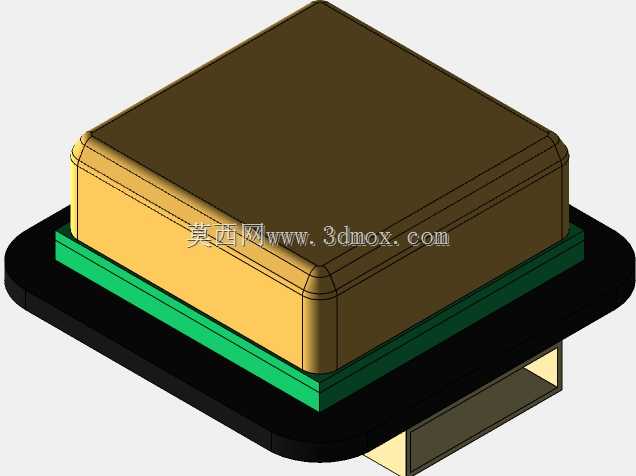

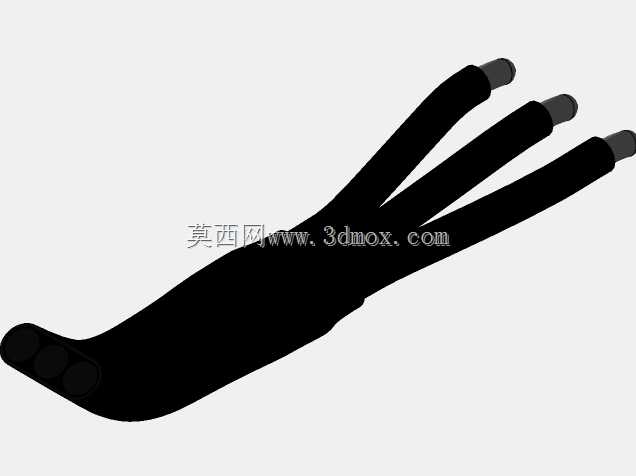

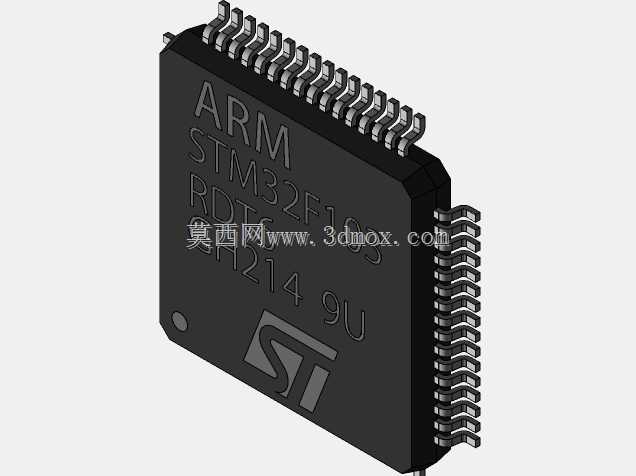

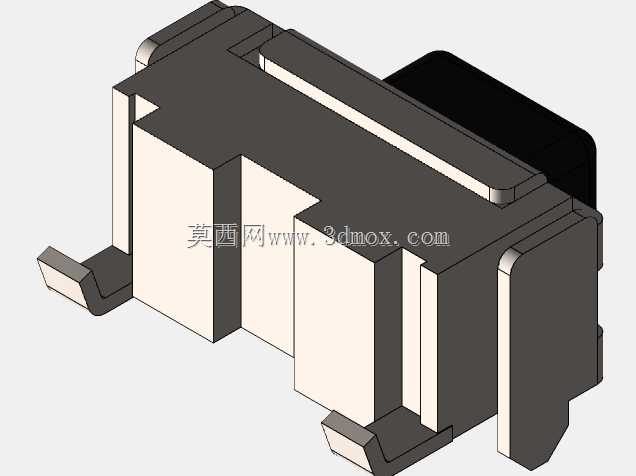

这套机架结构针对7英寸规格FPV穿越类航拍飞行器设计，核心适配单轴滚动式相机稳定器的安装需求，可兼容runcam、gopro等主流运动相机的挂载位，同时预留了TBS ND滤镜安装空间，以及天线、电子调速器、飞控模块、GPS模块、电池等全套航电设备的固定支架位，完全满足FPV飞行时的影像拍摄与信号传输硬件布局要求。设计之初就瞄准轻量化与高刚性的平衡需求，主体框架可采用2mm厚度的碳纤维薄板或者textolite板材加工制作，成品机架自重可控制在140-150克区间，在同尺寸机架中做到了重量与结构强度的最优匹配，相比常规X型机架结构，整体抗扭刚性表现更突出，能够承受大动作飞行、高速机动以及意外坠落时的冲击载荷，实际飞行测试中经历多次坠落冲击后主体结构未出现断裂失效的情况。机架设计提供两种配置版本，优化后的版本在安装孔位、走线空间、重心配平上做了针对性调整，各组件安装尺寸完全匹配市面主流通用航模配件，无需额外改装即可完成组装。飞控安装位预留了足够的调参接线空间，可适配主流飞控固件的参数调试需求，针对动力系统的适配，机架可兼容2307规格1750kv电机搭配7042螺旋桨的动力组合，也可适配2807规格1300kv电机搭配7042螺旋桨的配置，不同动力组合下的机架重心区间都经过校核，不会出现动力安装后重心偏移超出配平范围的问题。机架的相机稳定器安装位做了减震结构预留，可减少飞行过程中电机震动传递到相机端，保证航拍画面的清晰度，天线安装位布置在机架末端远离电调与电机的区域，可最大程度降低动力系统电磁信号对图传、遥控信号的干扰，电池安装位设计在机架重心位置，可根据不同容量电池的尺寸调整绑带固定位置，方便飞行前的重心配平操作。整套机架的板材切割路径经过优化，加工时板材利用率高，适合个人玩家采用CNC切割或者3D打印方式制作部分辅助连接件，所有安装孔位都做了公差匹配，常规五金标准件即可完成整机组装，无需定制特殊规格的紧固件。
