手表维修专用连杆弹簧杆拆卸工装

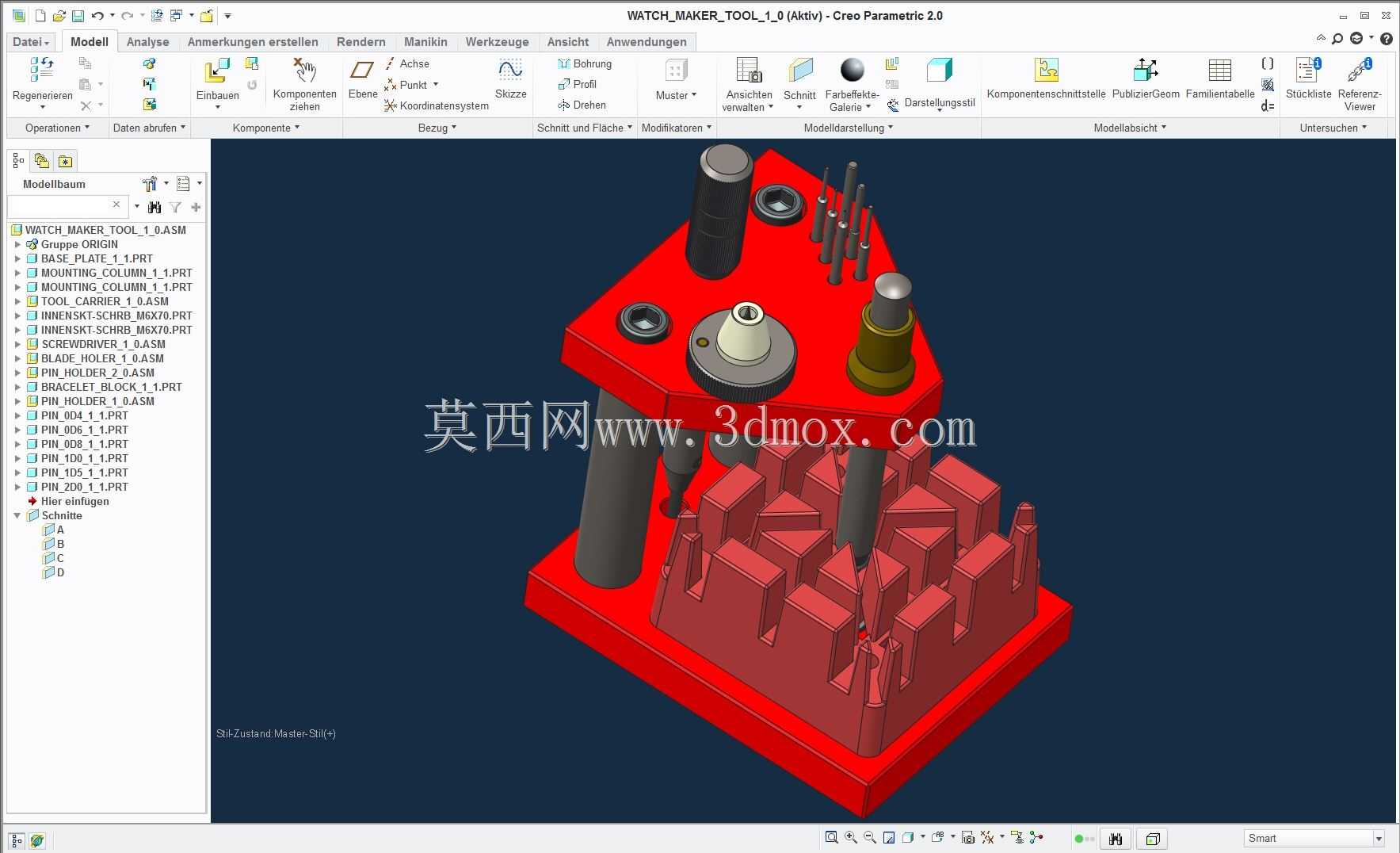

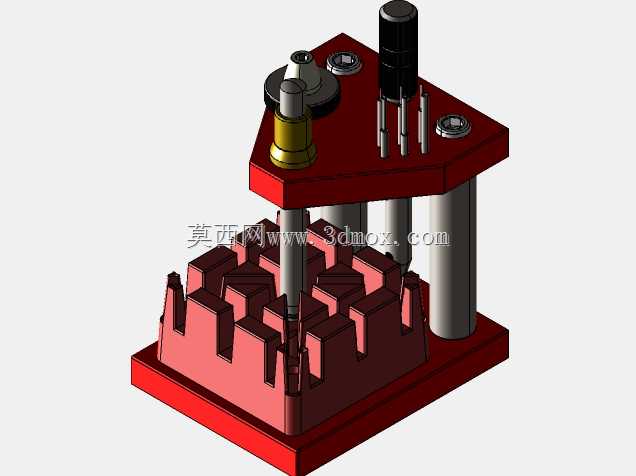

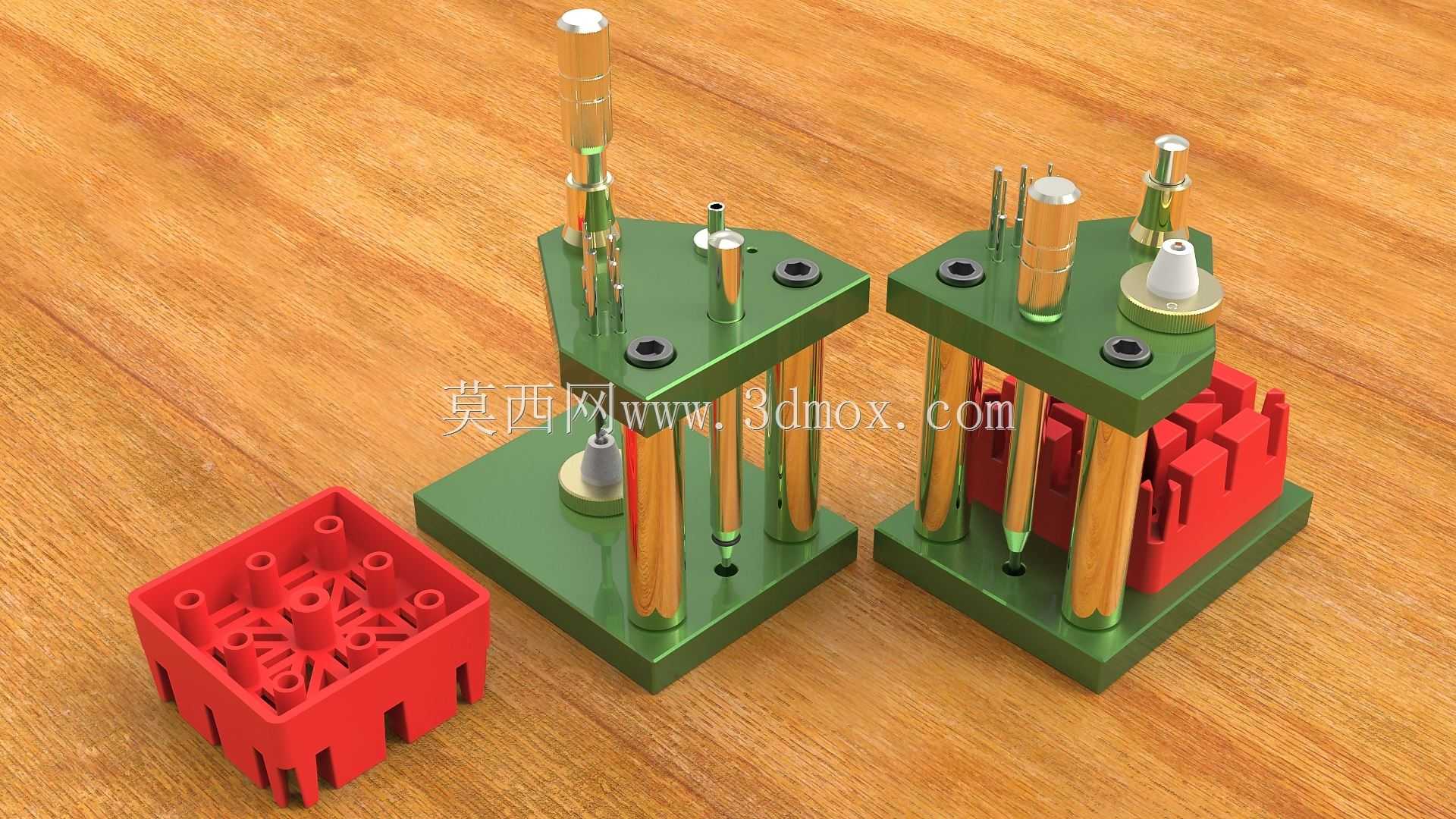

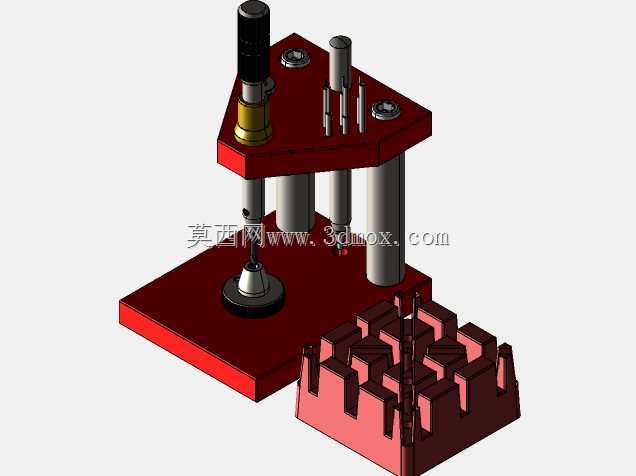

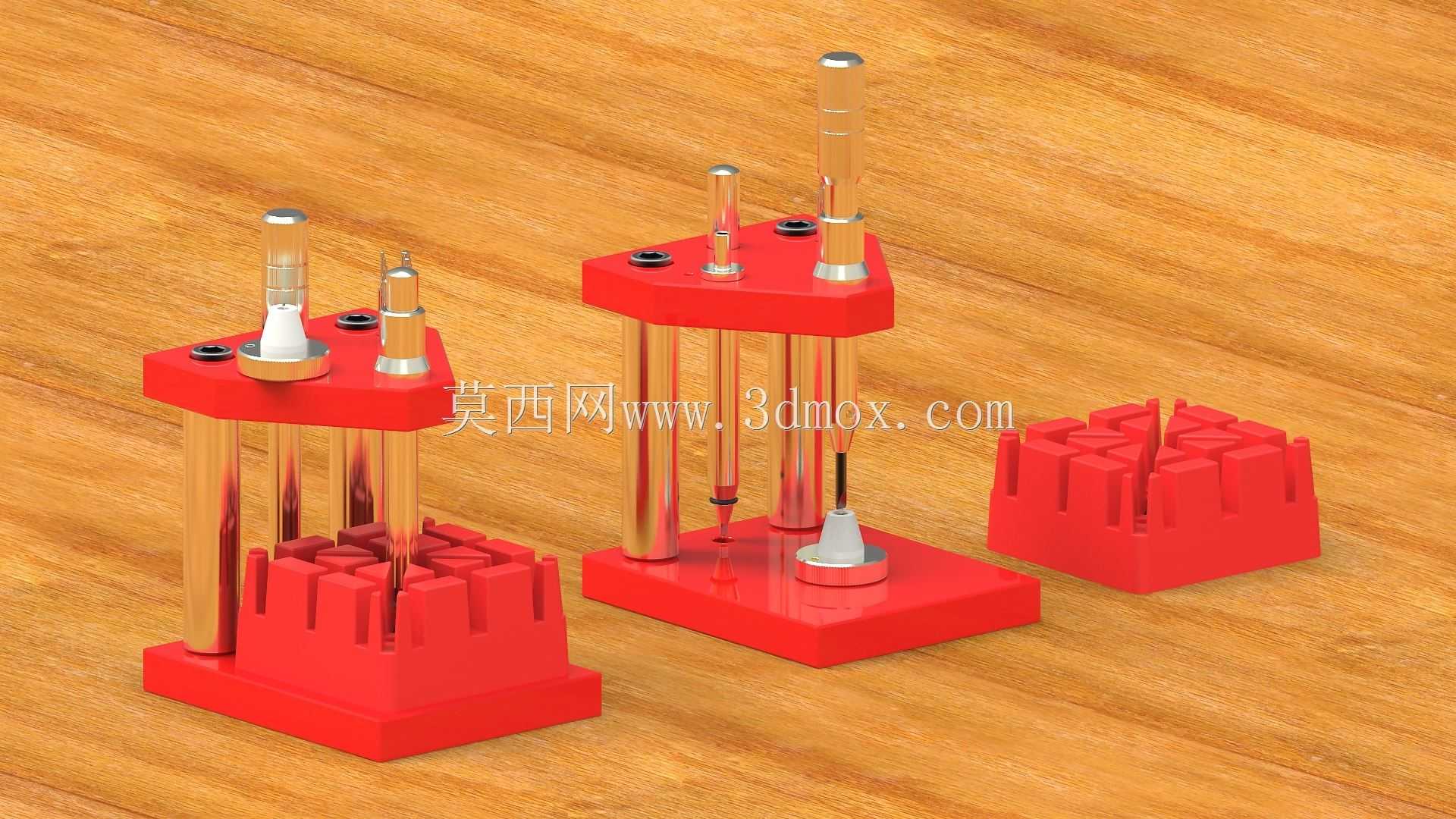

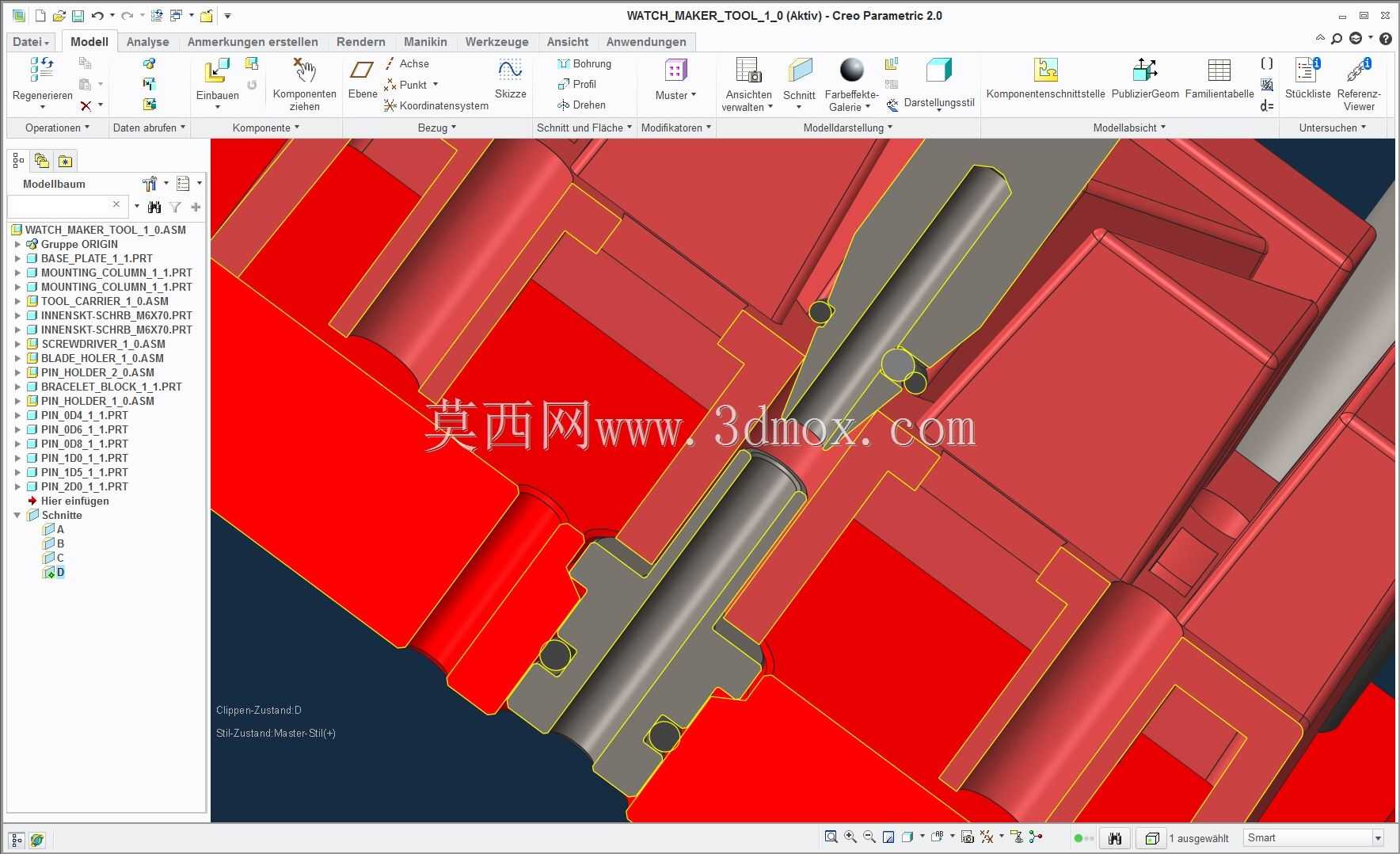

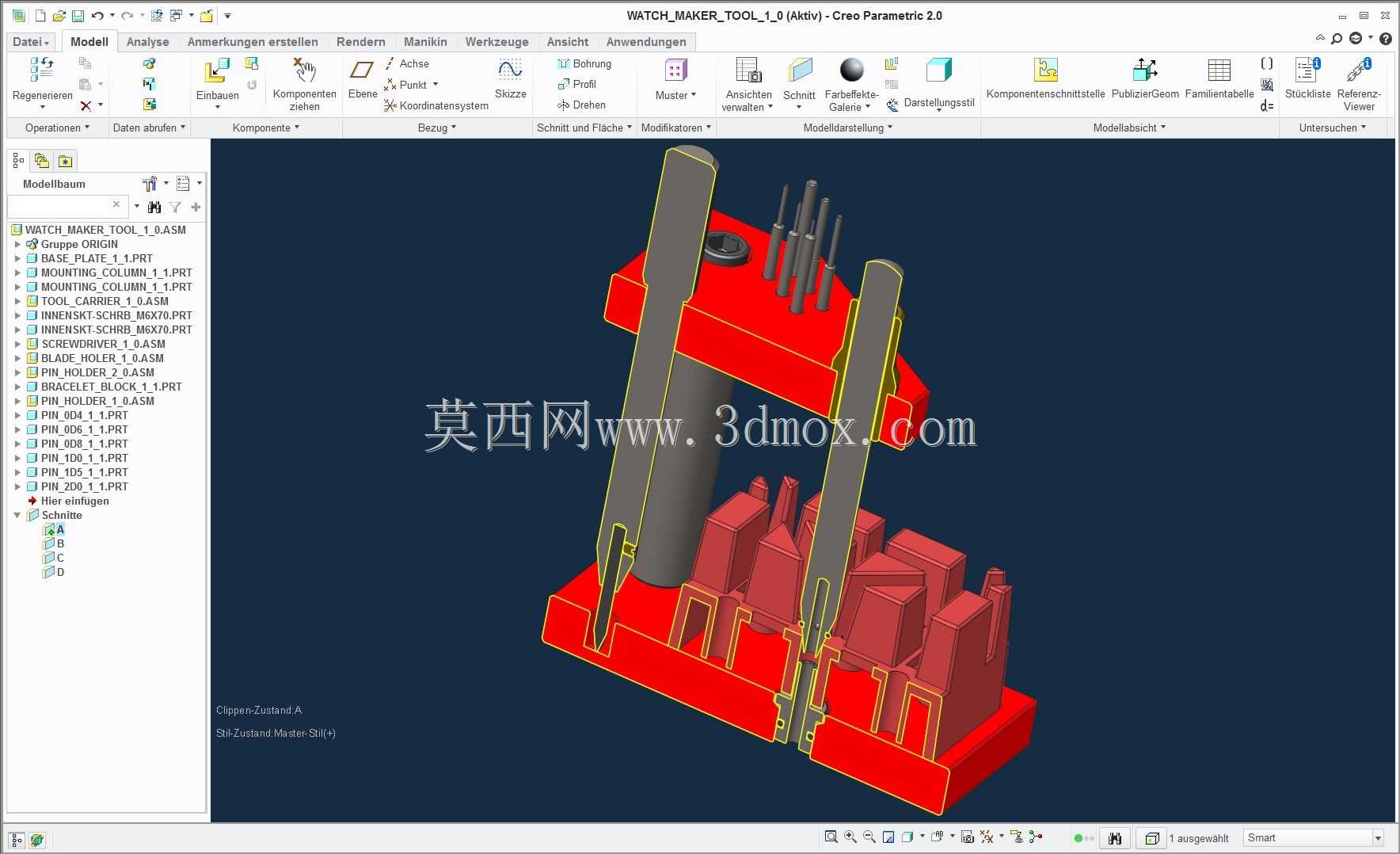

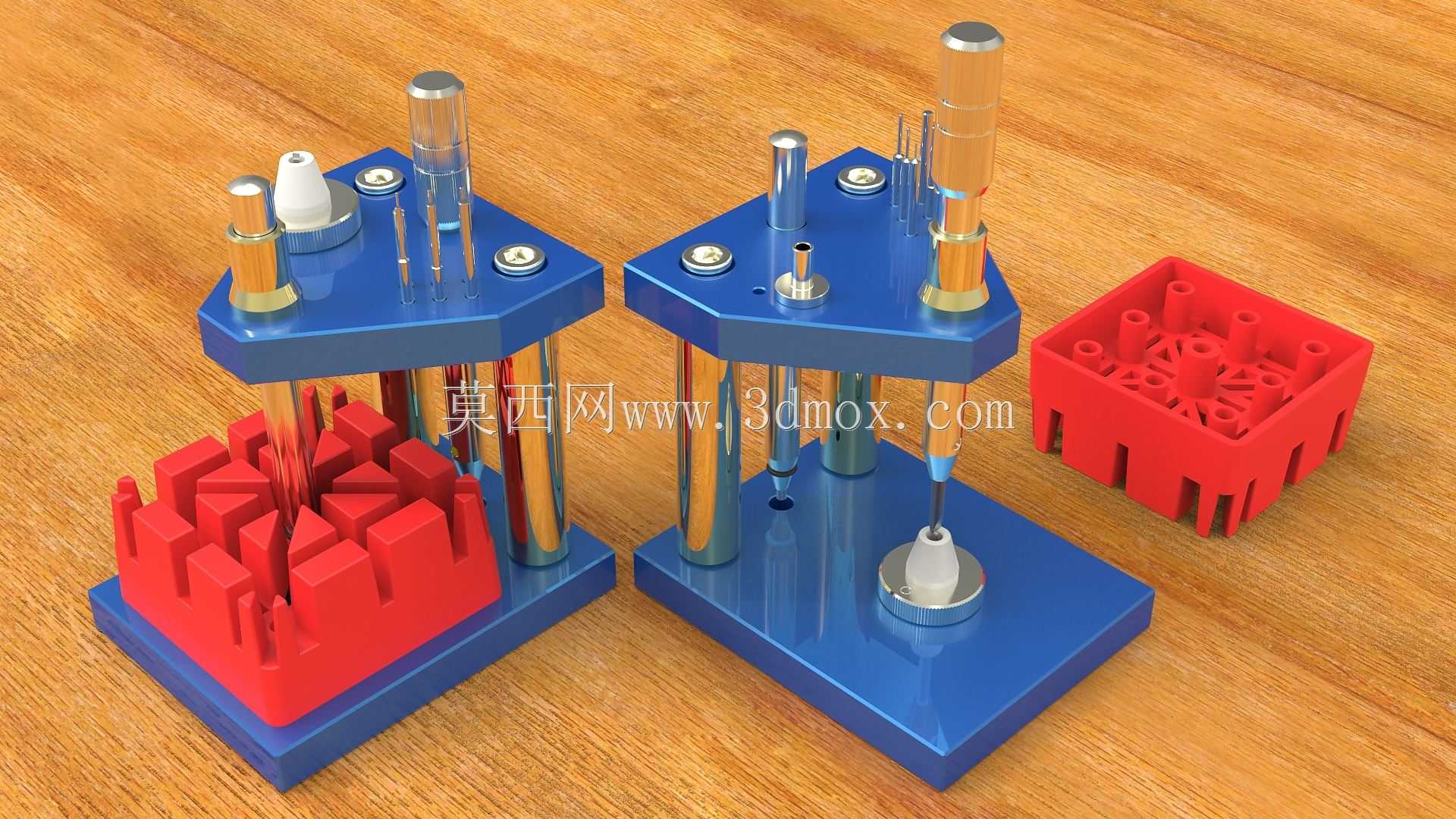

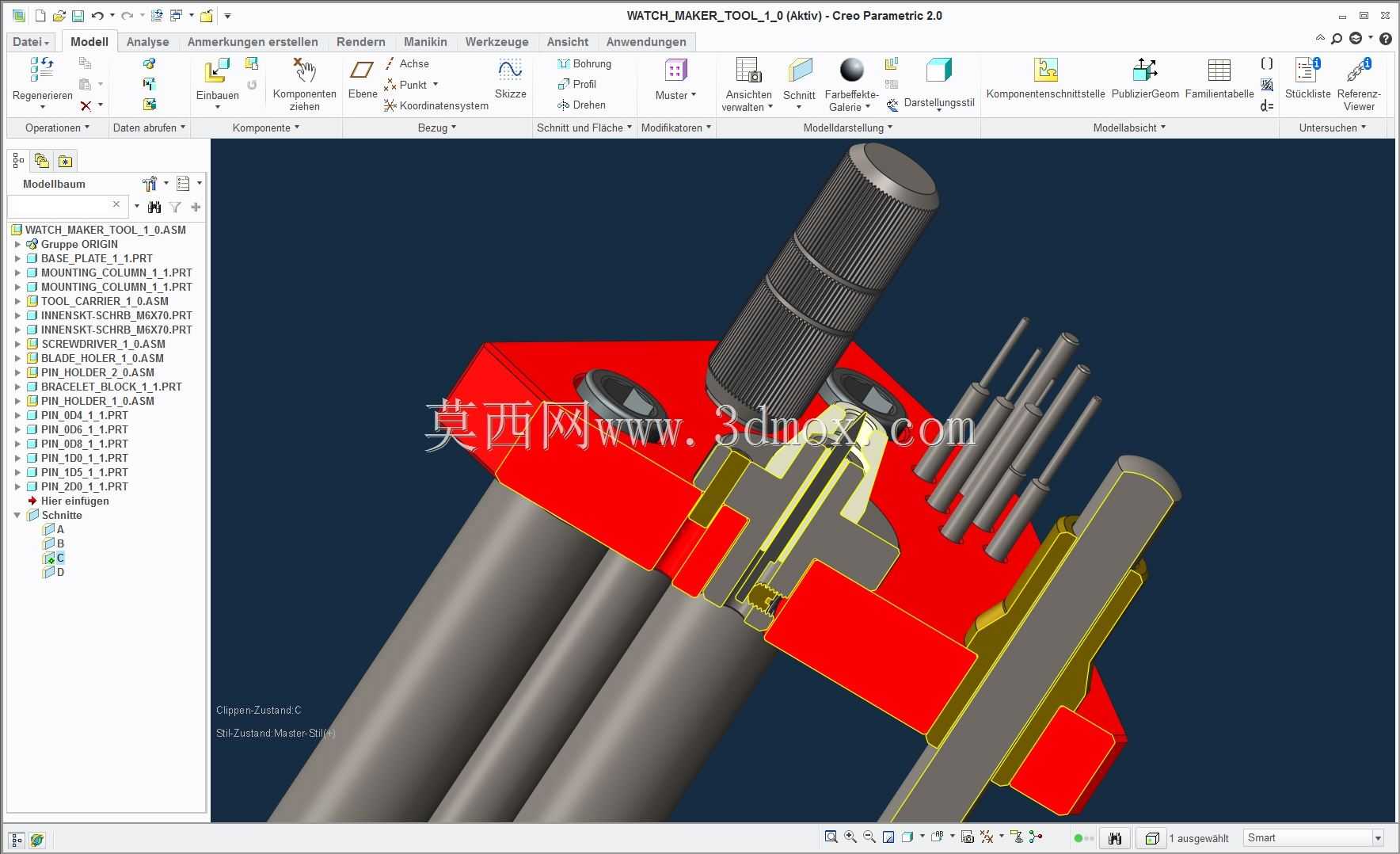

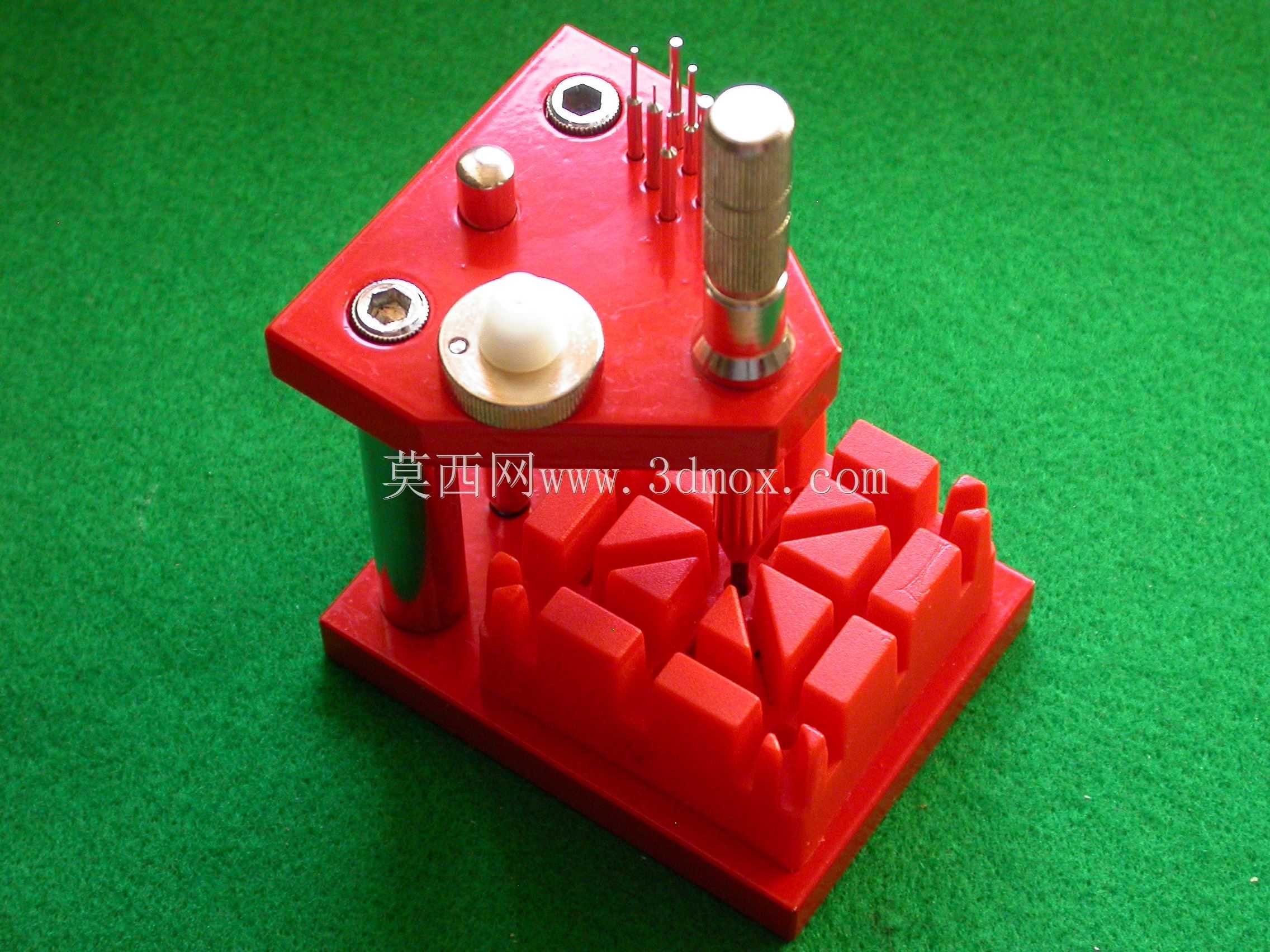

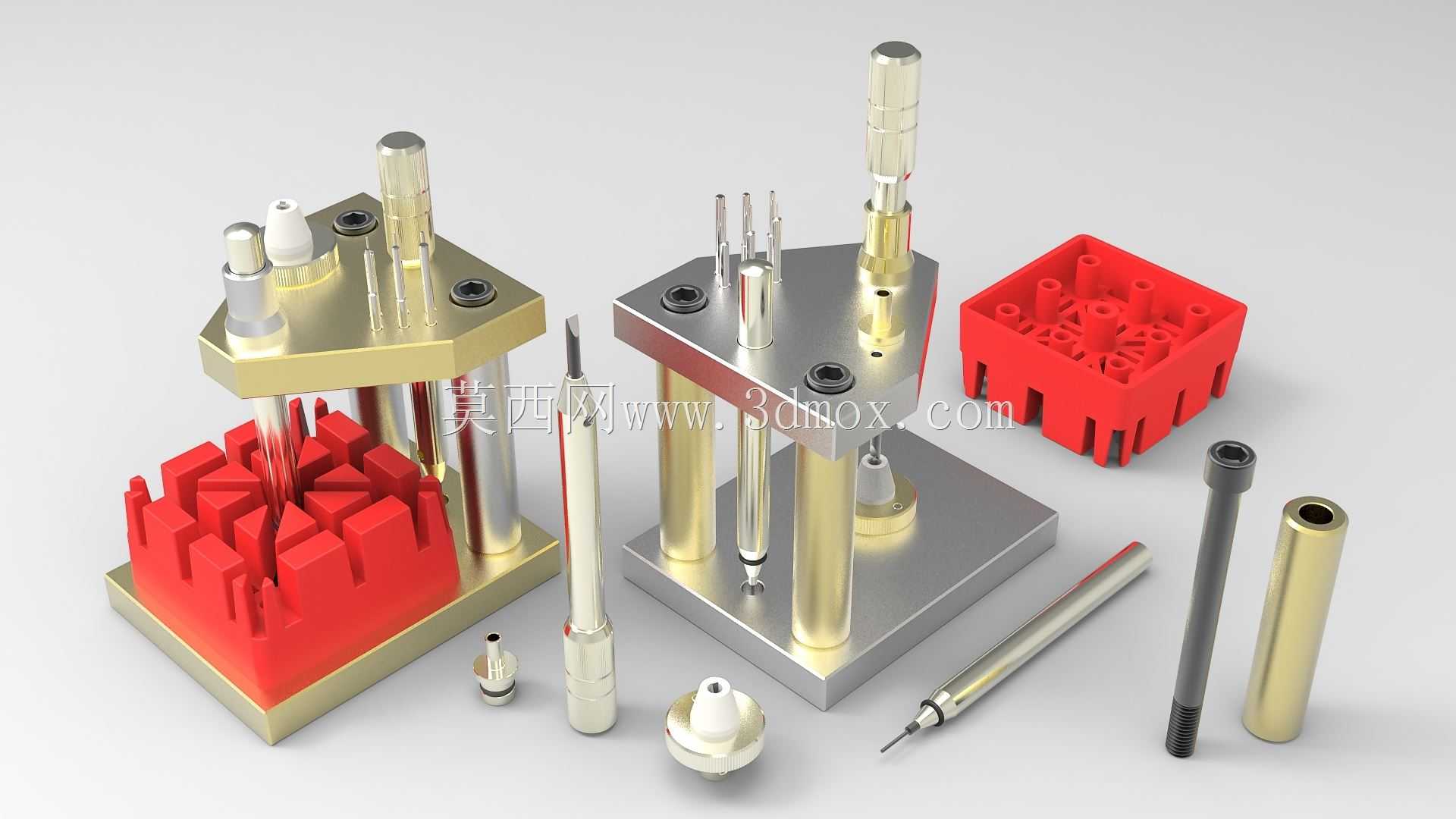

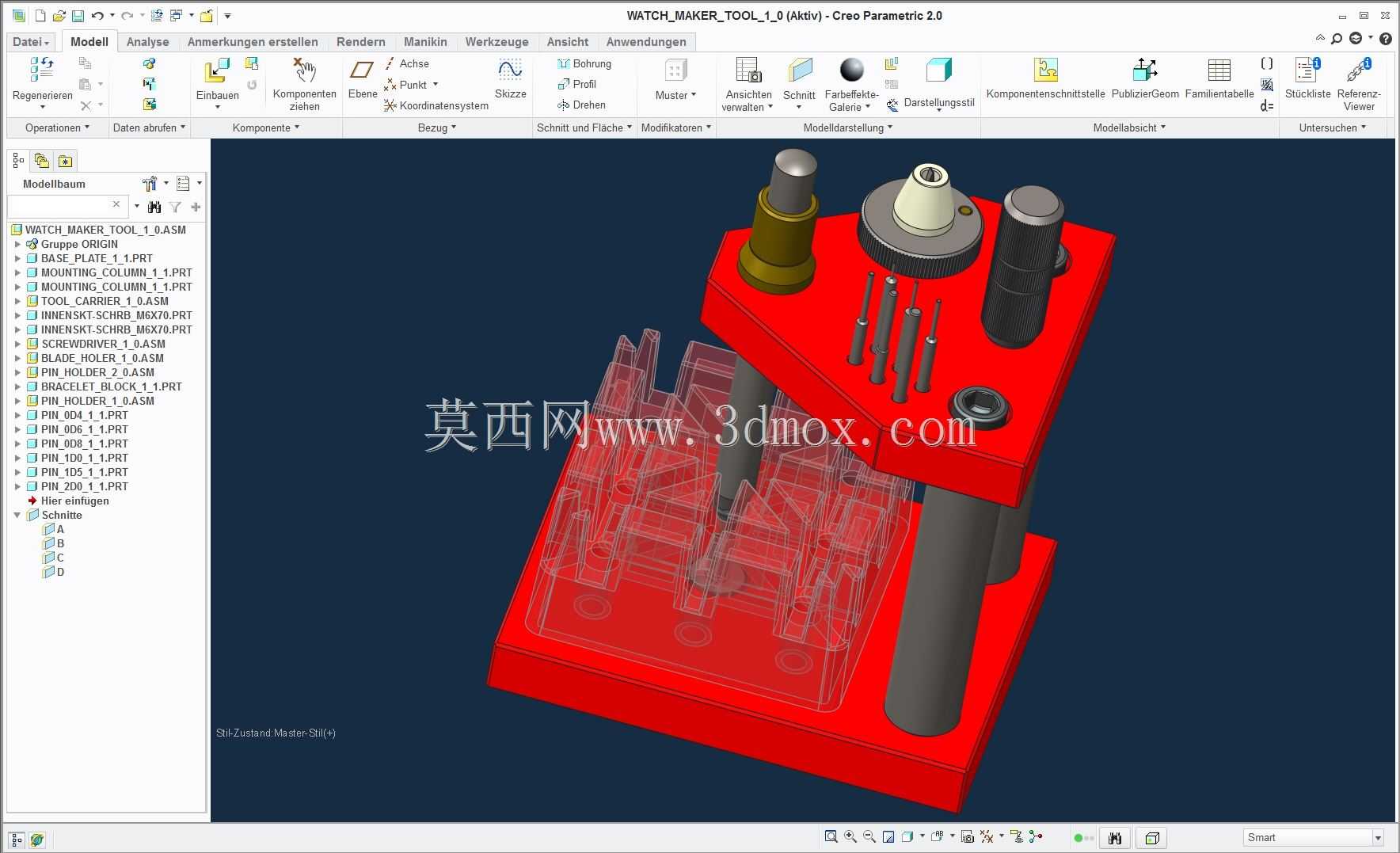

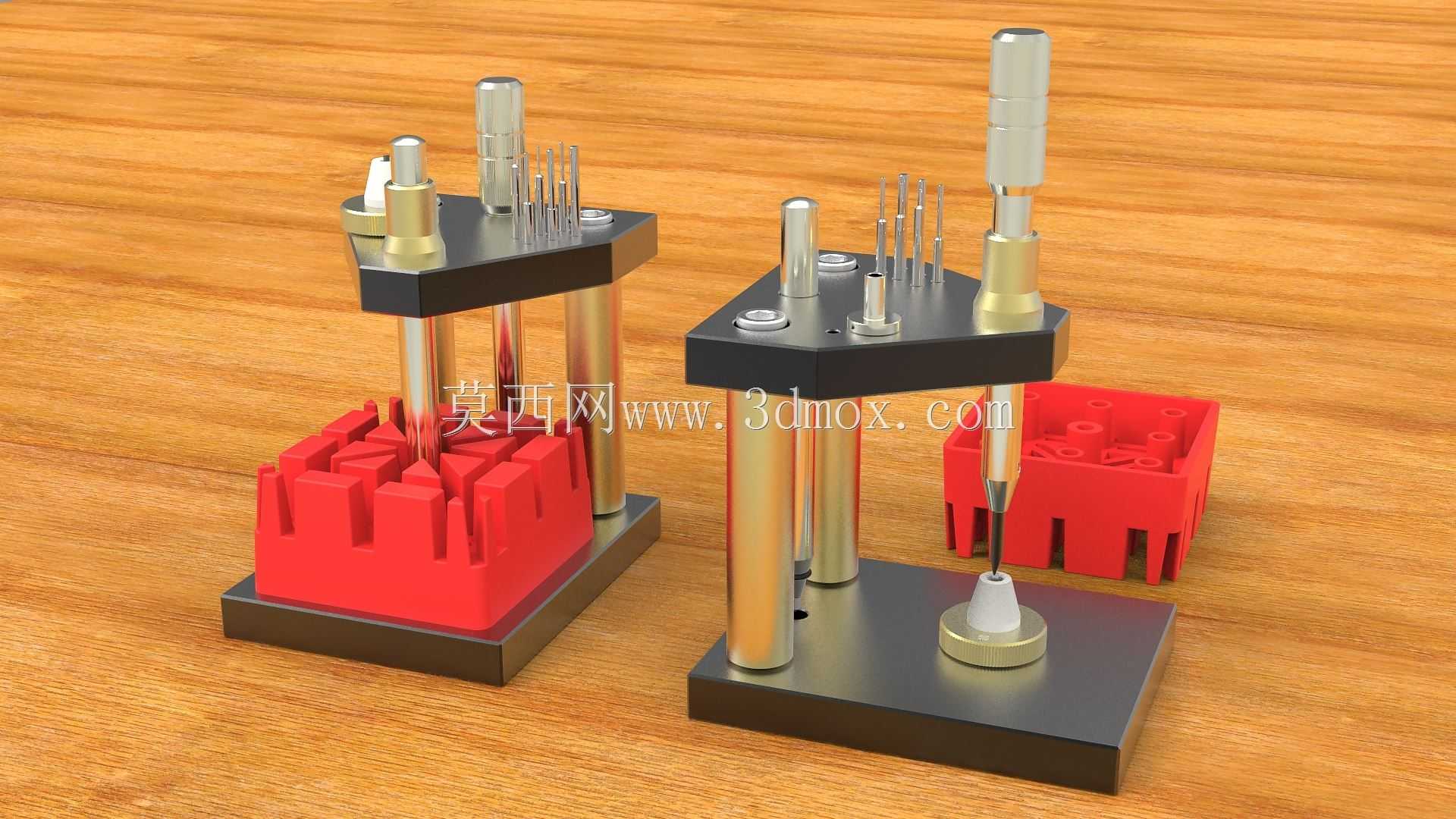

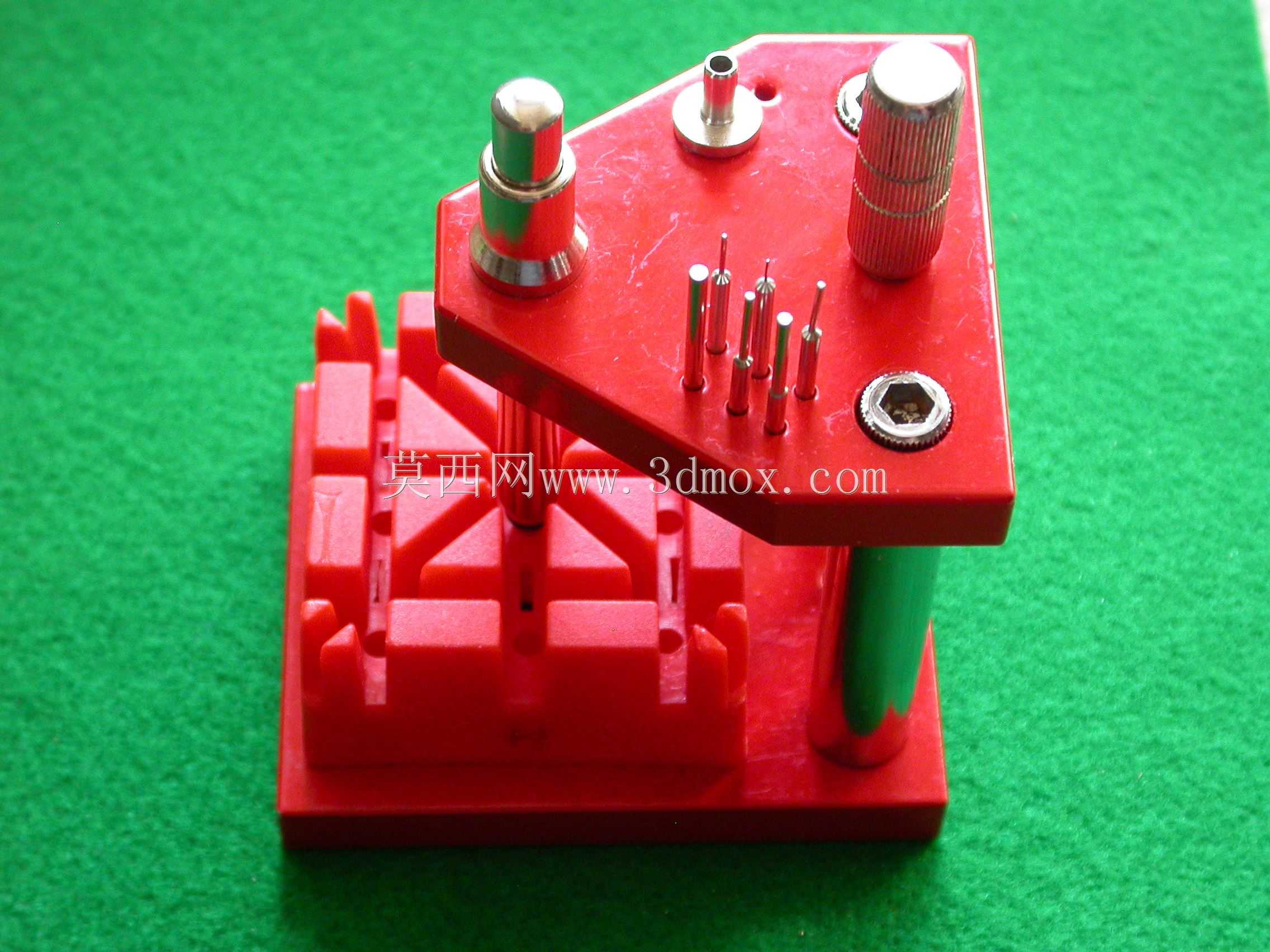

这套工装针对钟表维修工位的实际作业痛点设计，核心应用场景是品牌售后维修台、独立制表师工作台、钟表职业技能培训实操工位，解决传统修表作业中拆卸顽固表链连接件、专用弹簧杆时容易划伤表壳、施力不均导致零件变形的问题。工装采用上下双层板式支撑结构，上下安装板通过四根等高导向立柱连接，立柱与安装板的配合间隙控制在0.02mm以内，保证作业过程中压头的运动垂直度，避免偏载损伤细小的手表零件。底座与上压板之间预留的作业空间可适配厚度2mm到12mm的各类腕表表壳、表链组件，无需额外加装垫块即可覆盖绝大多数民用机械表、石英表的维修尺寸需求。工装集成了多规格作业端头，包含0.40mm到2.00mm共6种直径的顶针，可对应不同规格的表带生耳、表节固定销、westar型专用弹簧杆的拆卸需求，配套的2.50mm宽度螺丝刀头可适配螺钉锁紧式弹簧杆的拆装作业，所有作业端头均采用快换式安装结构，切换不同规格端头无需额外工具，直接插拔即可完成更换。针对销座内卡滞的固定销，设计了专用的弹性夹紧定位结构，采用直径1.5mm的硬质合金球配合O形圈实现自适应夹紧，可在顶出销钉的过程中牢牢固定表节位置，避免销钉弹出丢失或者表节移位产生划痕。所有螺纹连接部位均采用理论值建模，M6和M2.5规格的内外螺纹配合无间隙，内螺纹采用切出式建模方式还原真实螺纹的咬合状态，完全匹配实际加工后的装配效果，可直接作为工装加工的参考模型使用。上下压板采用对称式六边形切角设计，既减少了工装整体的占用空间，又能在台面上提供稳定的支撑，底座底部预留了通用台钳夹持位，可直接固定在标准修表台钳上作业，也可通过底部的安装孔直接锁附在维修工作台面上，适配不同维修工位的安装习惯。配套的红色定位座采用多槽位镂空设计，可临时存放拆卸下来的表节、销钉、弹簧杆等细小零件，避免维修过程中零件滚落丢失，槽位尺寸对应不同规格的表零件设计，拿取时无需额外分拣。整个工装的操作逻辑完全贴合修表师的作业习惯，施力部位采用防滑的圆柱压头，单手即可施加稳定的下压力，不需要借助额外的敲击工具，从根源上避免敲击作业带来的零件损伤风险，所有与手表零件接触的顶针端头都做了R0.1的圆角处理，不会在零件表面留下压痕，满足高端腕表维修的外观保护要求。
