木质鸭嘴兽造型划线工具结构设计

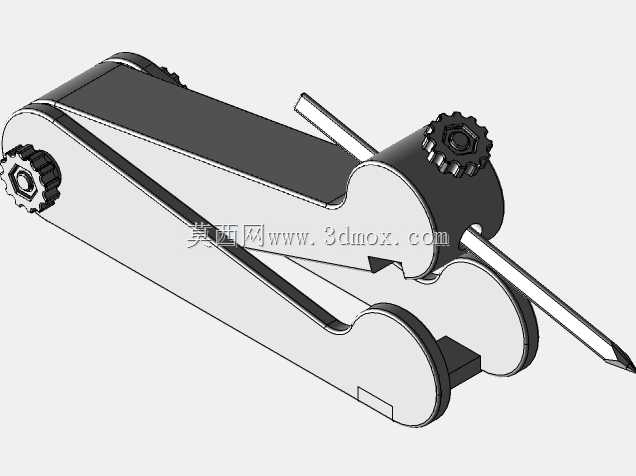

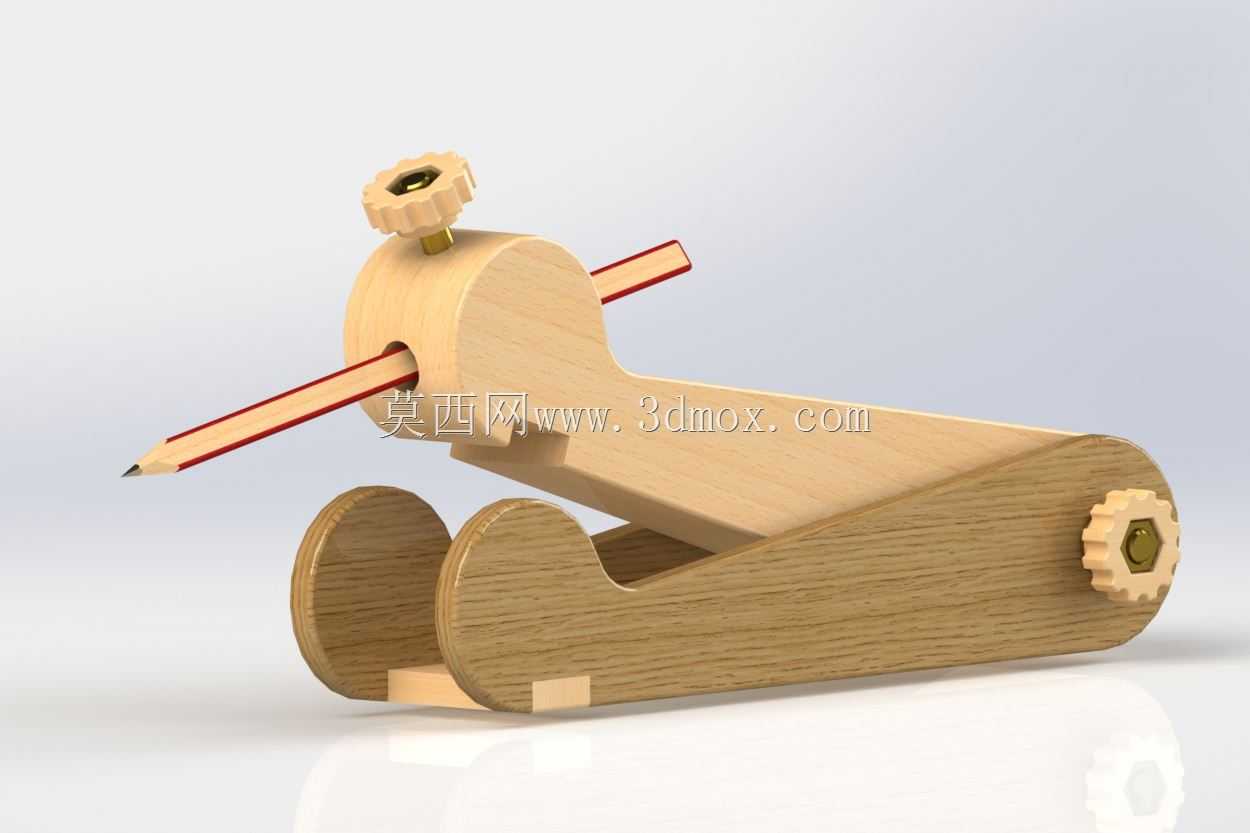

这款手用划线工具采用仿生鸭嘴兽的木质结构设计，主要面向钳工划线、木工放样、教学实训等需要手动绘制平行基准线的作业场景，区别于传统金属划线器的冷硬质感，整体采用实木拼接结构，兼顾握持手感与划线作业的稳定性。从实际使用逻辑来看，工具下半部分的弧形支撑结构直接贴合工件基准面，两个对称的弧形支撑脚形成稳定的三点接触边界，作业时无需额外扶持定位，沿着工件边缘滑动即可保证划线笔与基准面的垂直距离恒定，避免传统划线块需要反复调整高度、滑动时易歪斜的问题。上部的笔夹锁紧结构采用旋钮式顶紧设计，可适配常规直径的木质铅笔、划线针，锁紧旋钮的齿形边缘做了防滑处理，徒手即可完成笔具的松紧调整，无需借助额外扳手，笔具安装孔的轴线与支撑底面的平行度公差控制在0.1mm以内，保证长距离划线时的线条直线度。设计过程中优先考虑了手持操作的人机工程，整体握持段的轮廓贴合手掌自然弯曲弧度，尾部的锁紧旋钮同时起到限位作用，滑动作业时手指搭靠在旋钮侧方可控制推进力度，避免施力过大导致支撑脚翘起影响划线精度。外形尺寸方面，整体长度控制在180mm左右，支撑脚间距60mm，可适配厚度10mm以上的板材边缘划线作业，笔具伸出长度可在0-30mm范围内调整，满足不同硬度工件表面的划线接触需求，所有木质拼接部位采用榫卯结构连接，无外露金属连接件，仅锁紧部位采用标准金属紧固件，兼顾结构强度与外观整体性。不同于工业级金属划线工具的单一功能属性，这款结构在满足划线作业精度要求的前提下，通过仿生造型降低了工具的疏离感，既可以作为实训教学中的实操工具，也可作为手工爱好者的常备辅助工装，滑动过程中木质支撑面与工件接触不会划伤已加工表面，适合对表面防护有要求的有色金属、木质板材划线作业，支撑脚的弧形边缘做了倒圆处理，滑动时不会卡滞在工件表面的微小凹坑处，推进过程顺滑无顿挫，能有效减少划线时的抖动偏差。
