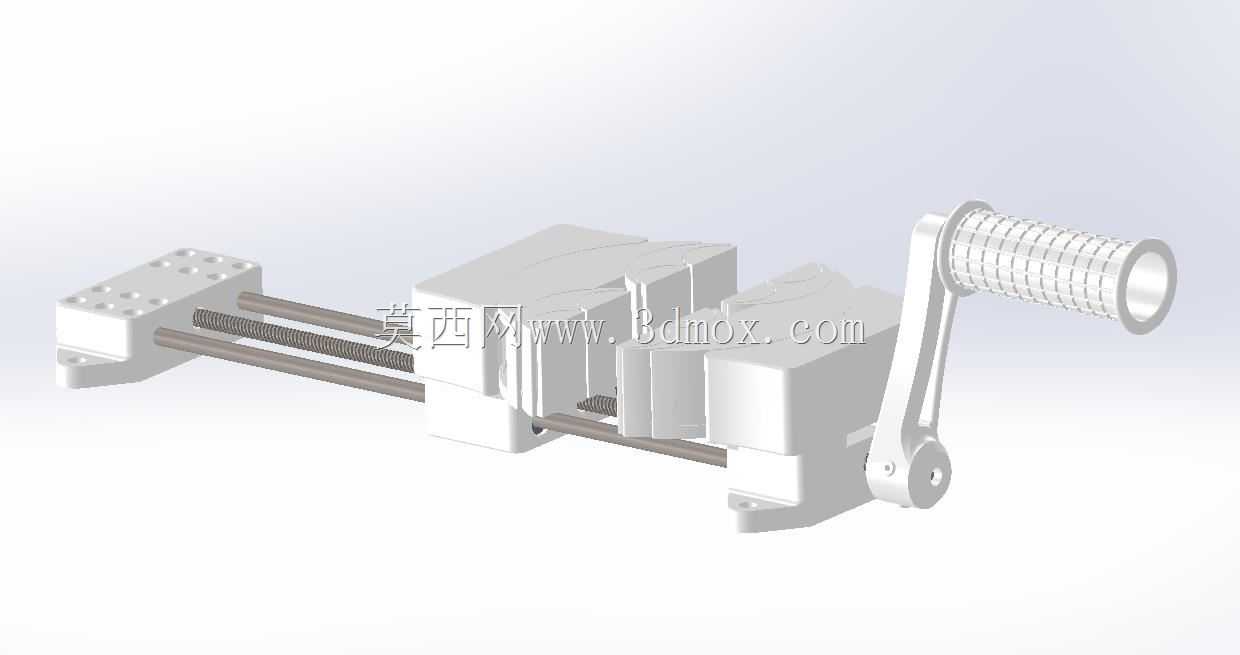

柔性自适应分形夹持虎钳结构设计

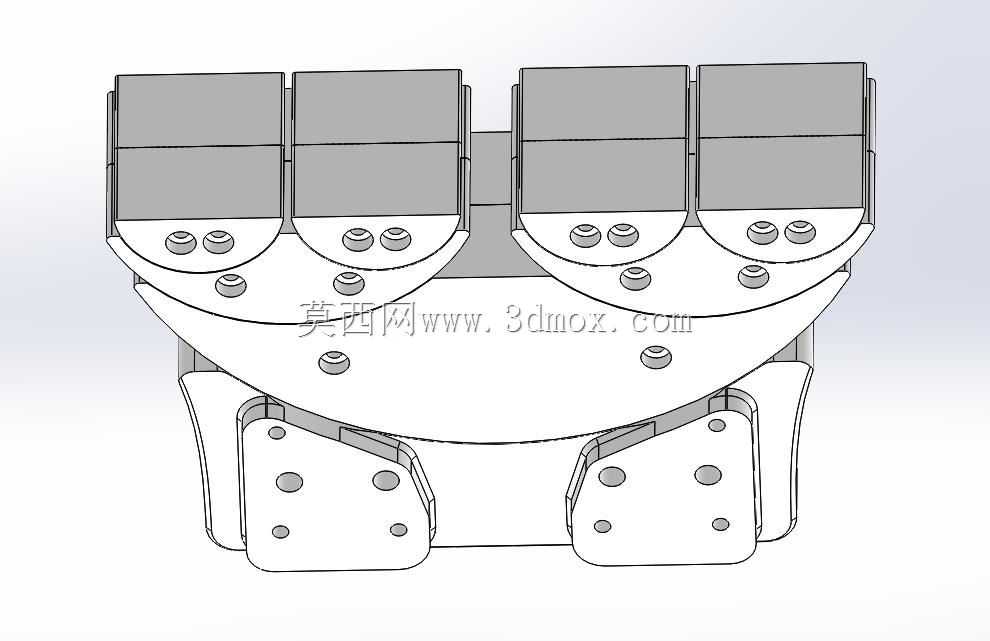

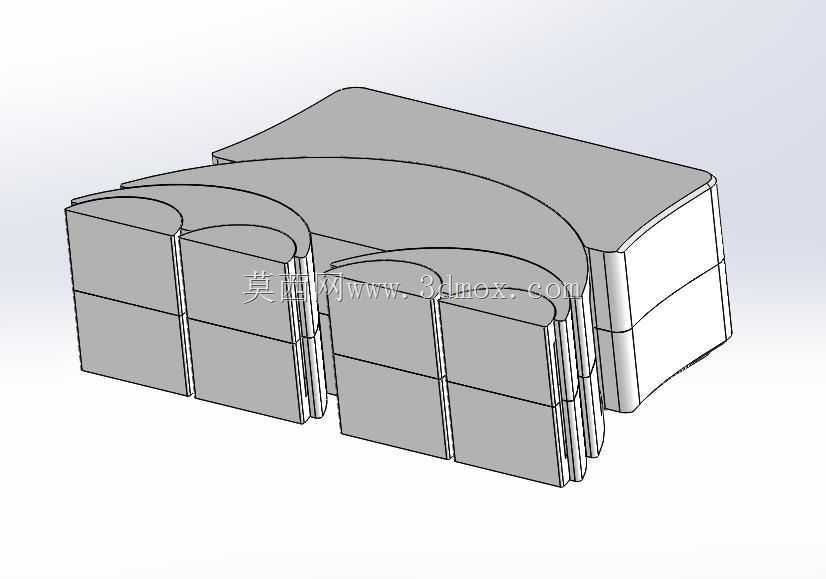

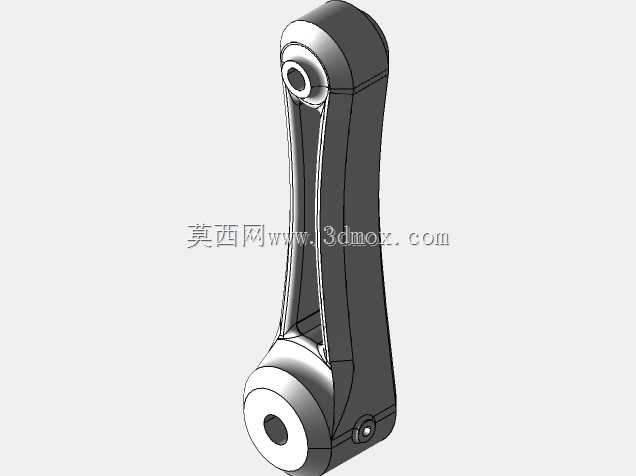

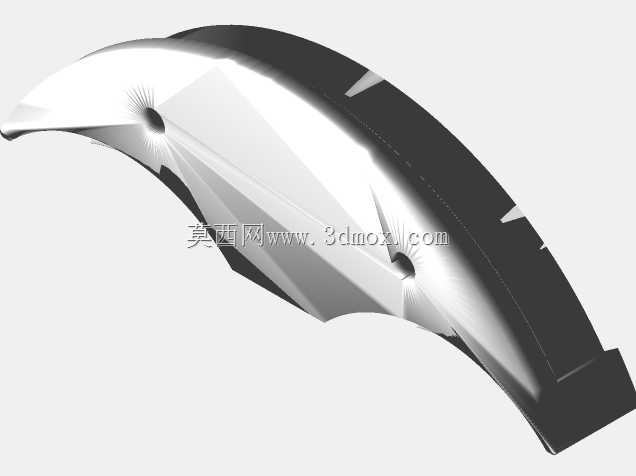

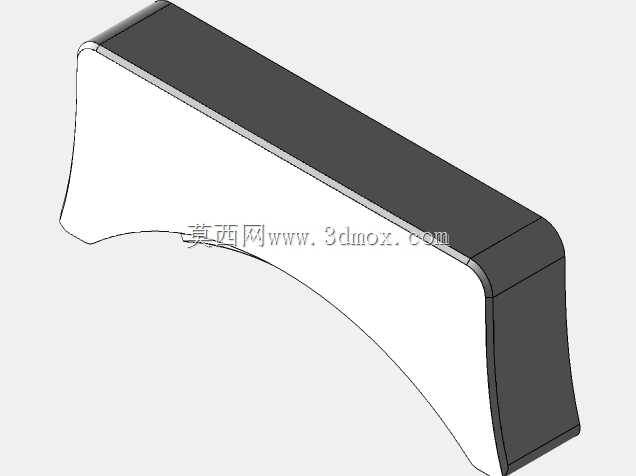

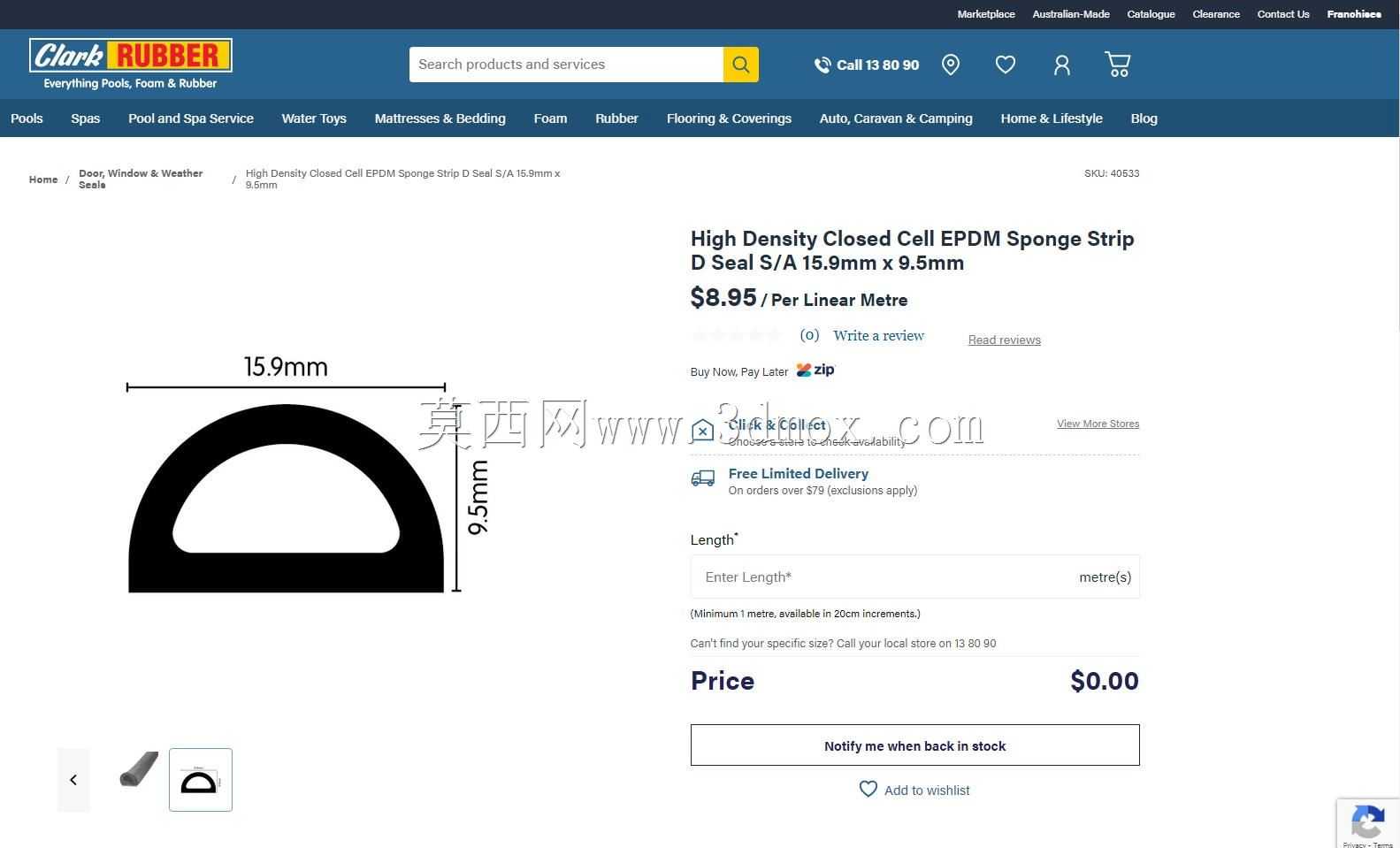

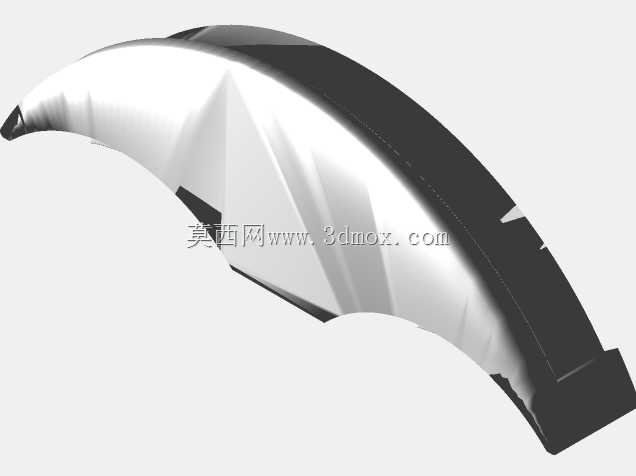

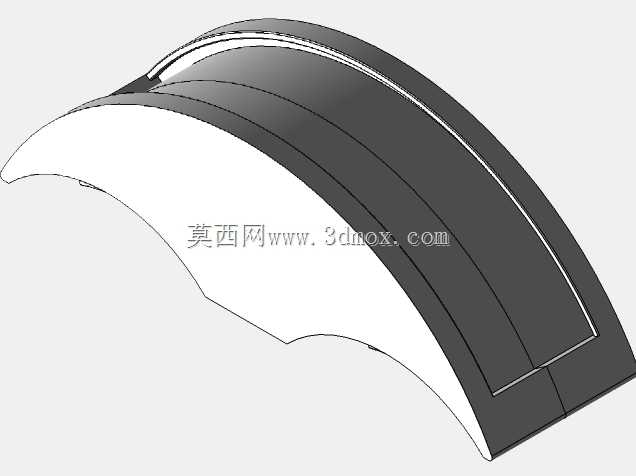

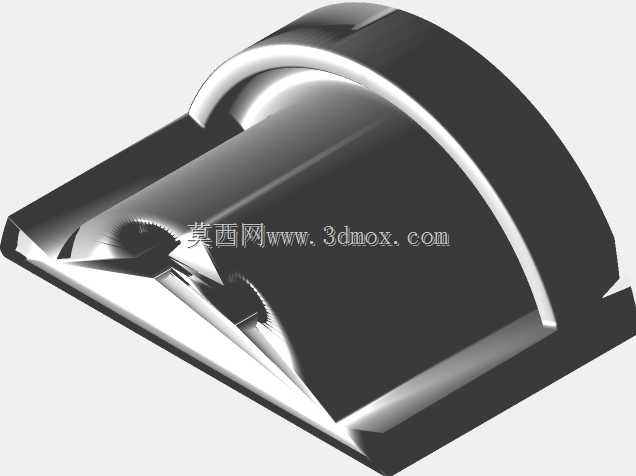

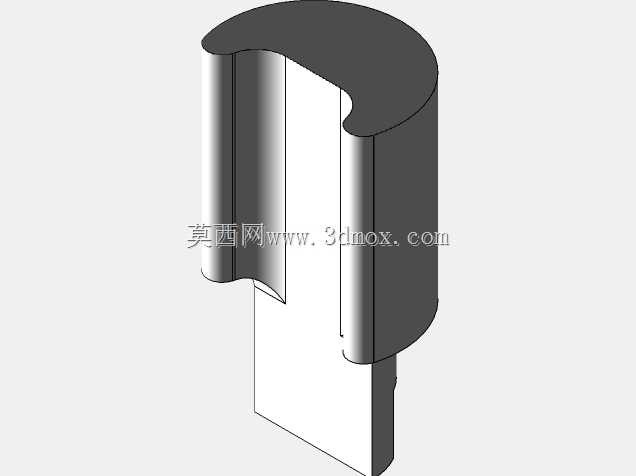

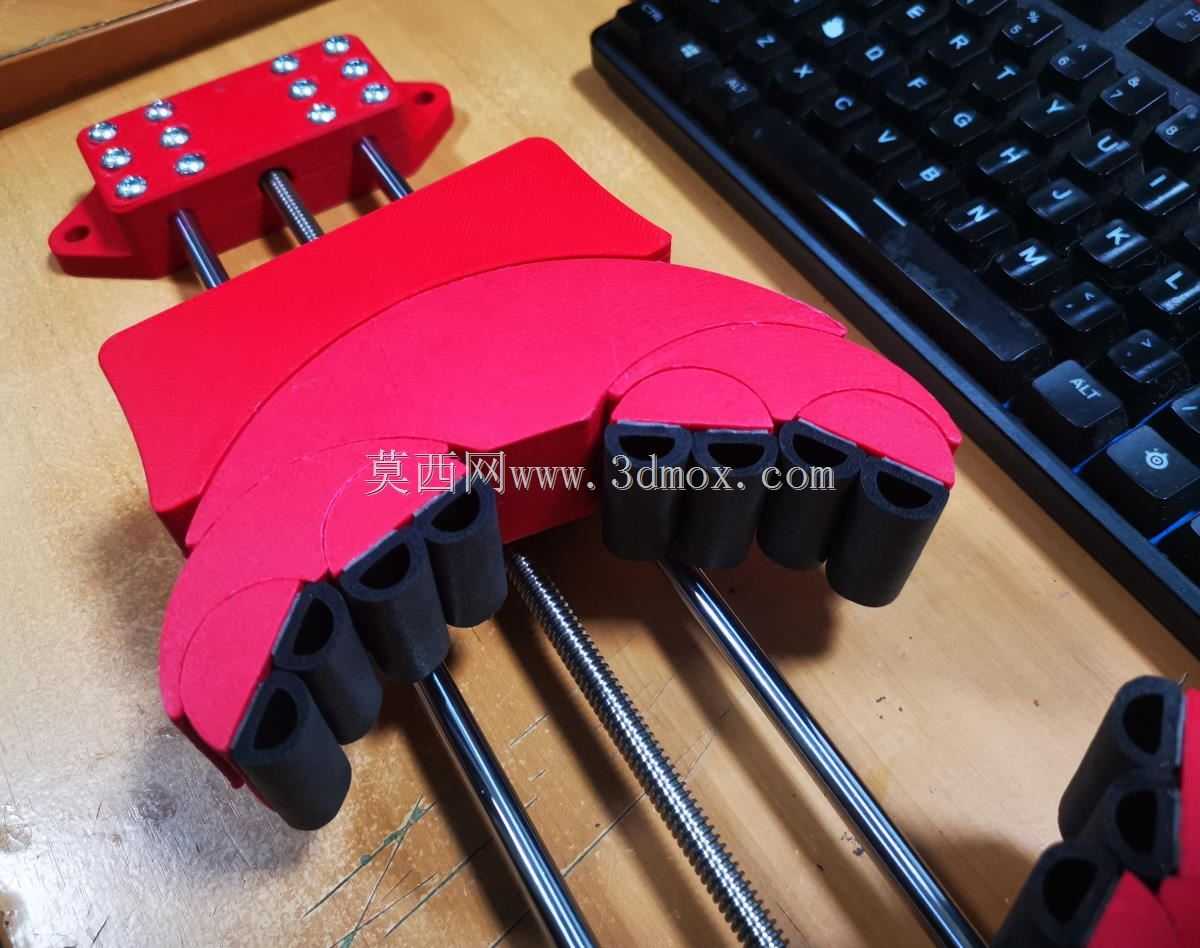

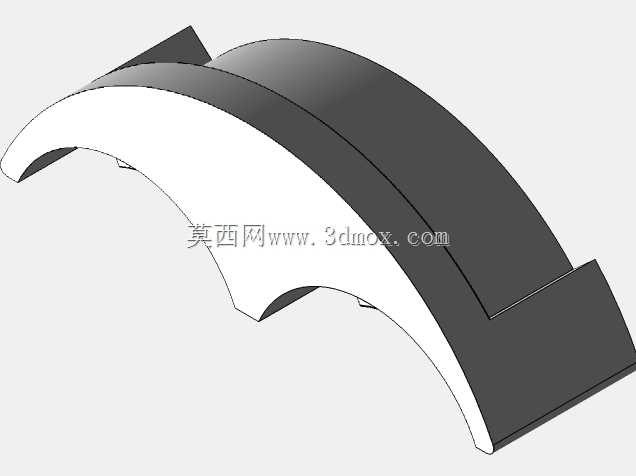

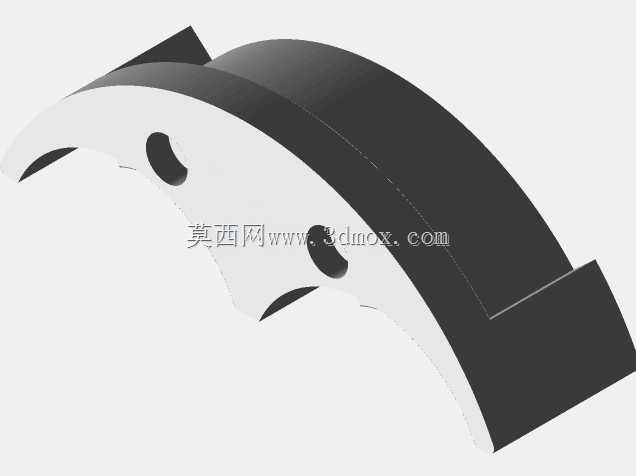

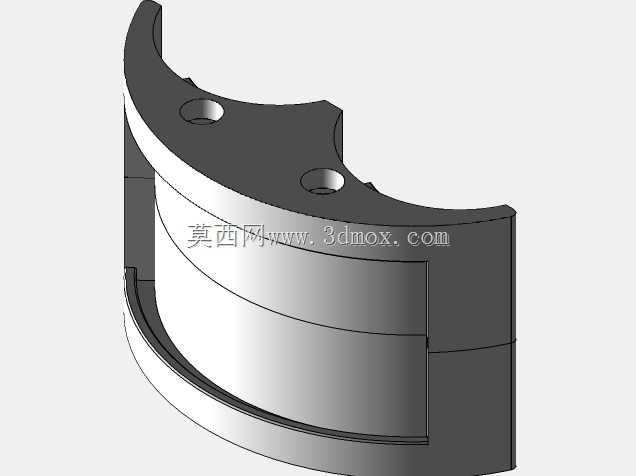

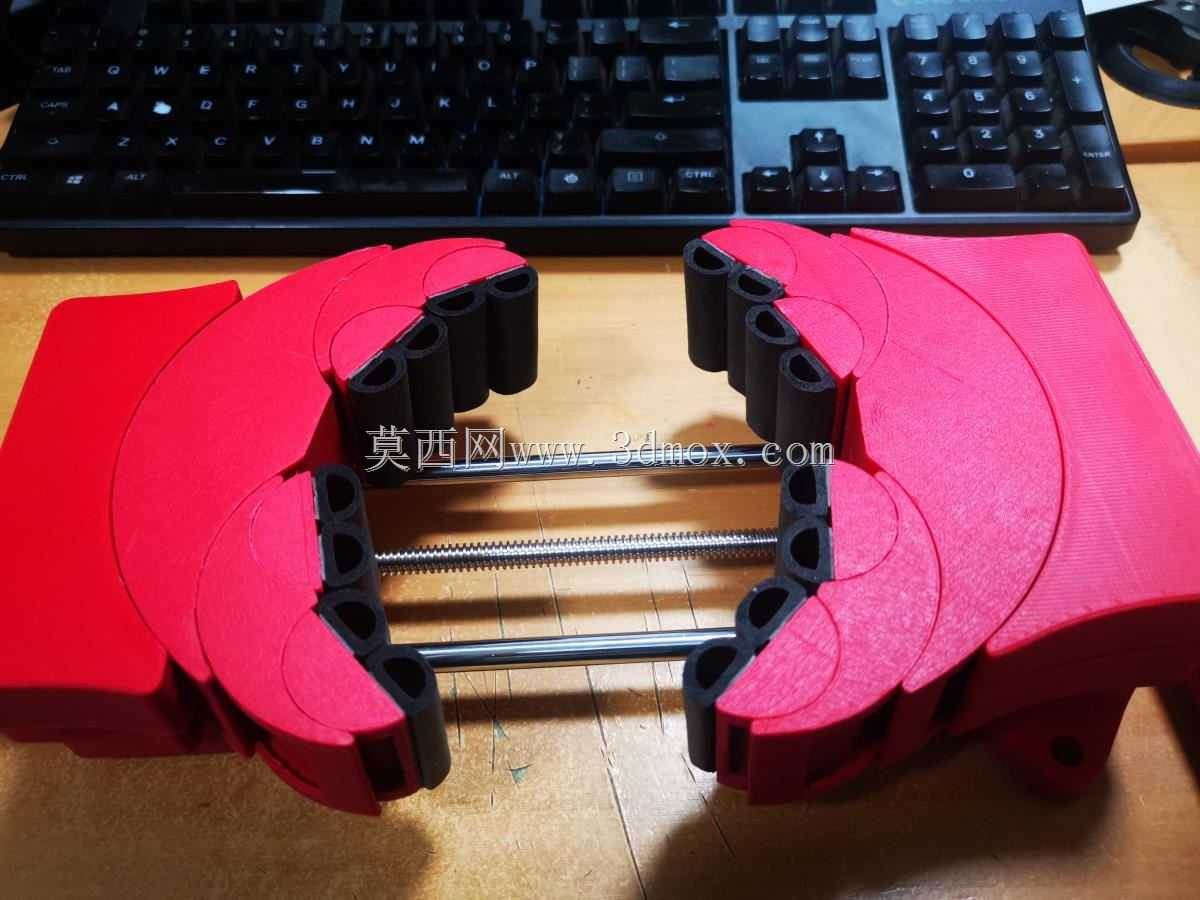

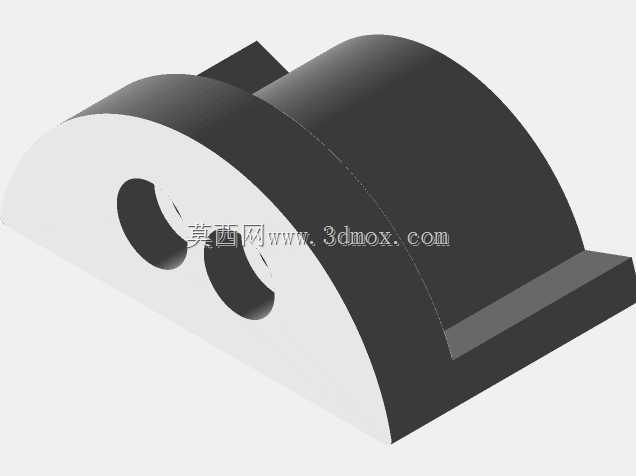

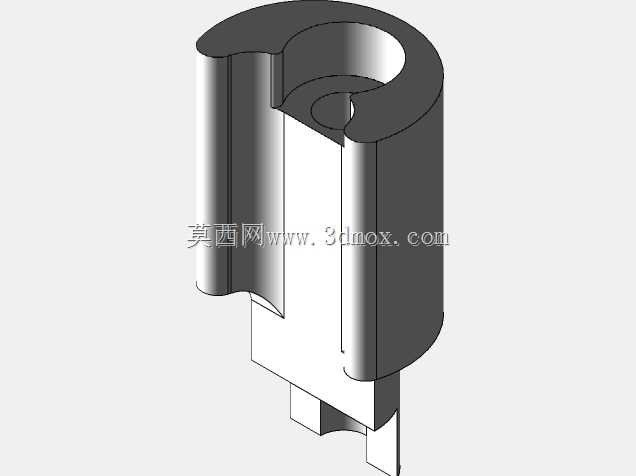

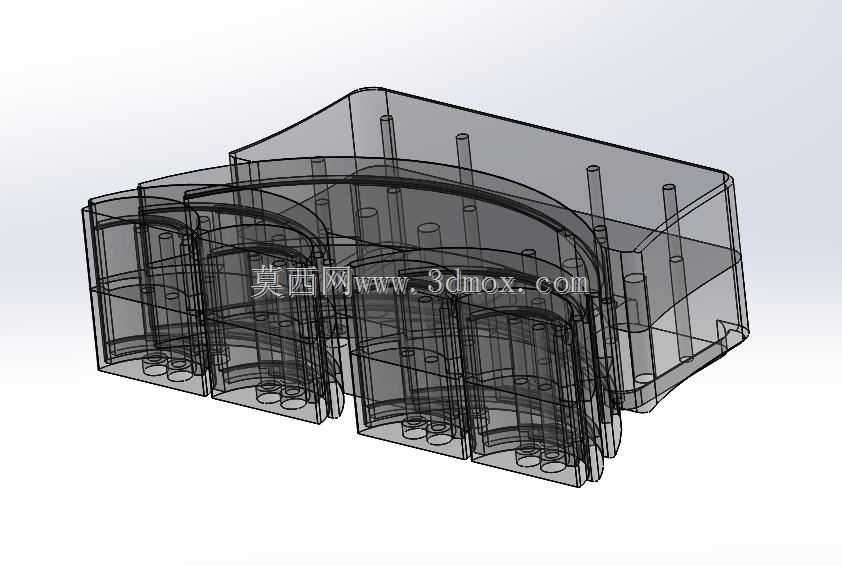

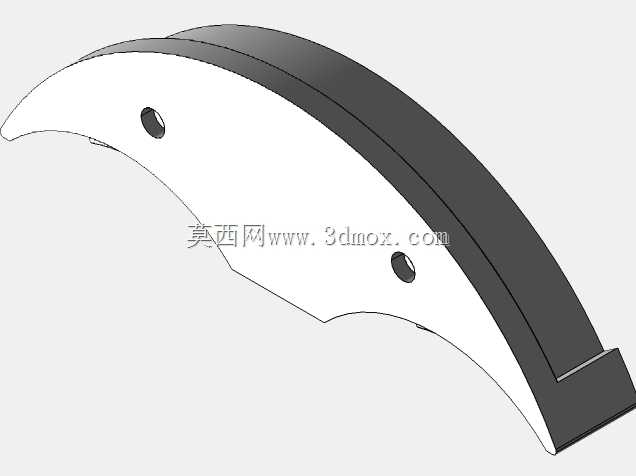

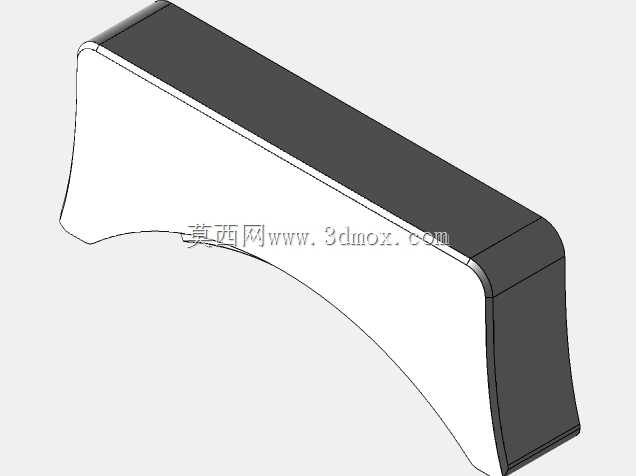

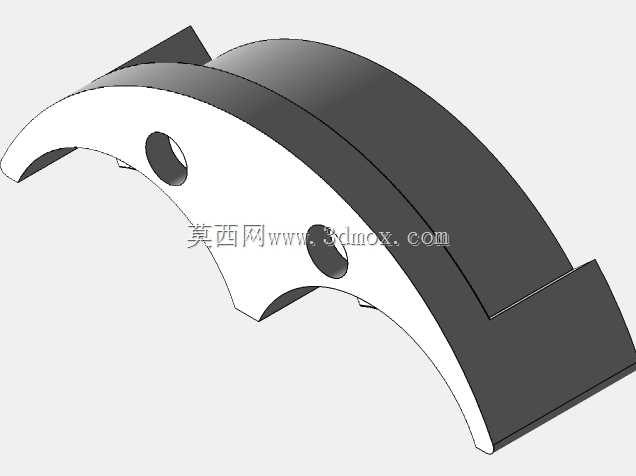

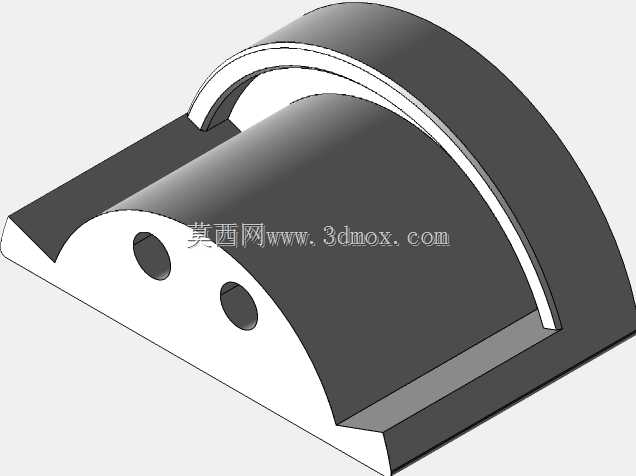

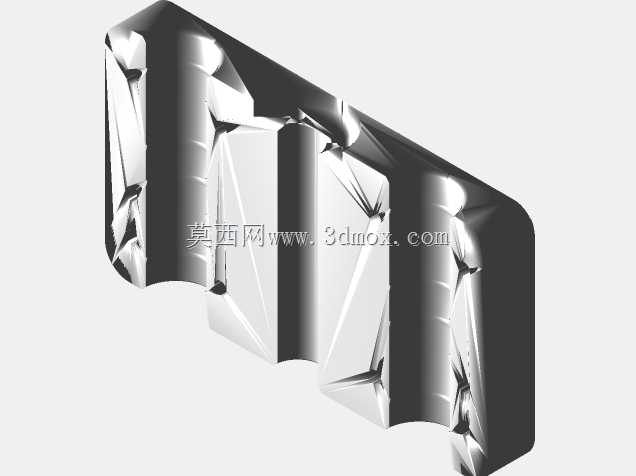

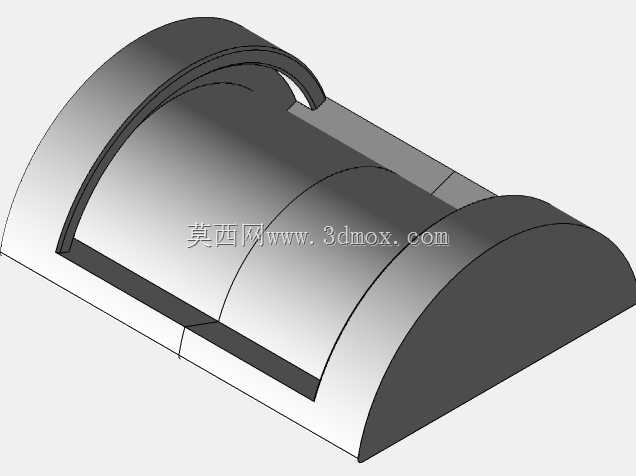

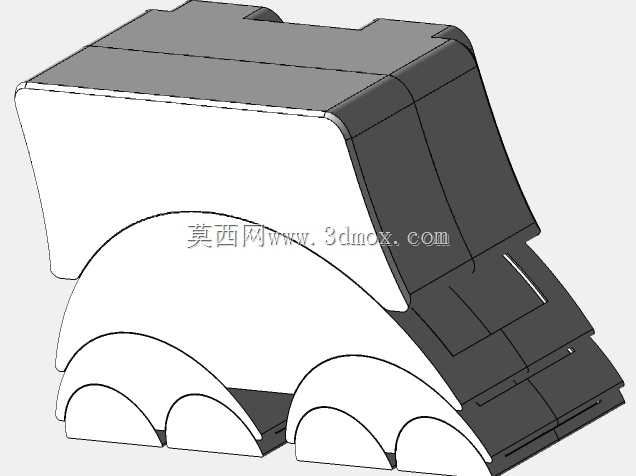

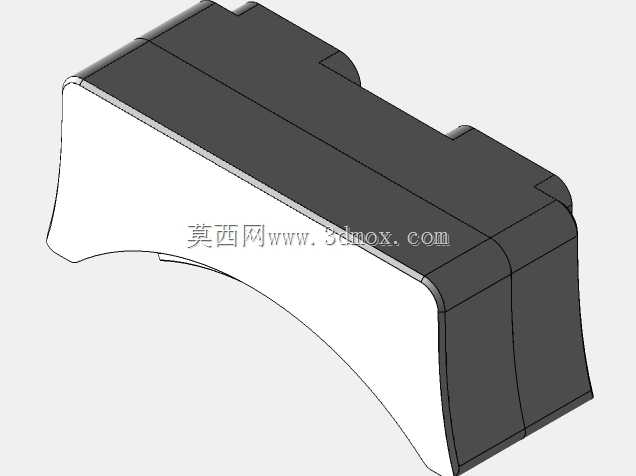

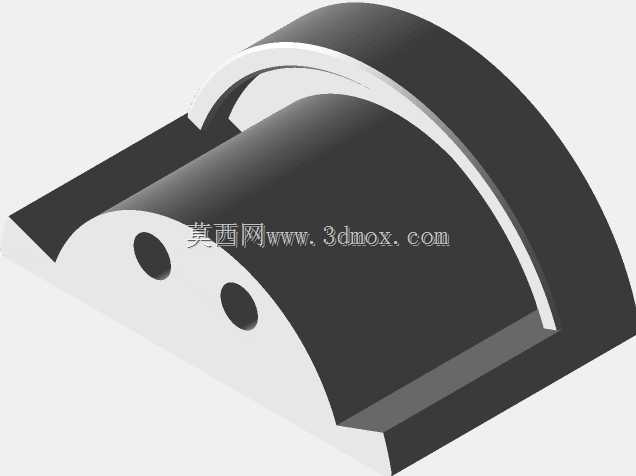

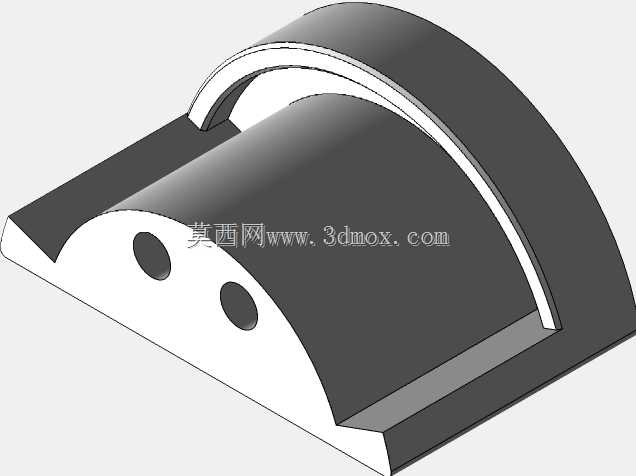

　　这款分形结构夹持虎钳，主要面向小规格异形工件的装夹场景，可覆盖手工修配、小件加工、3D打印后处理、电子元器件返修、精密小件组装等多类作业需求，弥补传统平口虎钳无法贴合不规则曲面工件的夹持短板。传统平口钳仅能通过平行钳口夹持规则外形工件，面对曲面、多棱边、易形变的小件时，要么夹持力集中造成工件压损，要么接触面积不足导致装夹打滑，这款分形结构钳口通过多段独立可动的指状单元，在夹紧过程中可随工件外轮廓自适应偏转，每一段钳口单元都能贴合工件表面，大幅增加接触面积的同时，将夹持力均匀分散到各个接触点位，既可以保证装夹稳定性，也能避免软质、薄壁工件被夹伤变形。设计上预留了软质钳口垫的安装空间，可根据夹持需求裁切橡胶条嵌入钳口单元端部，

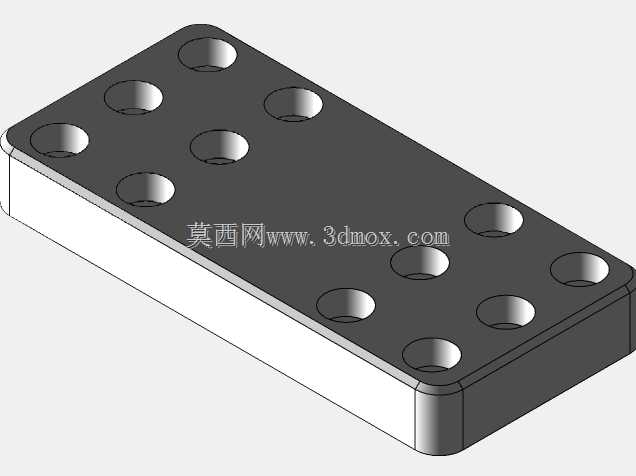

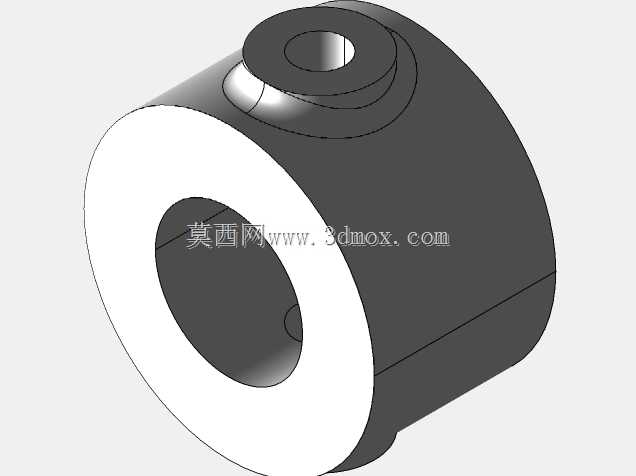

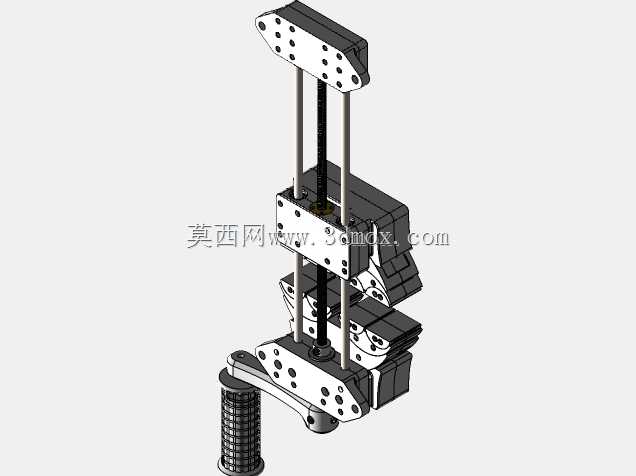

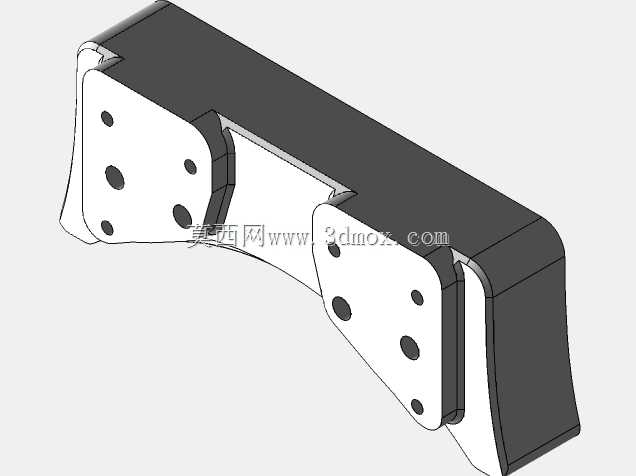

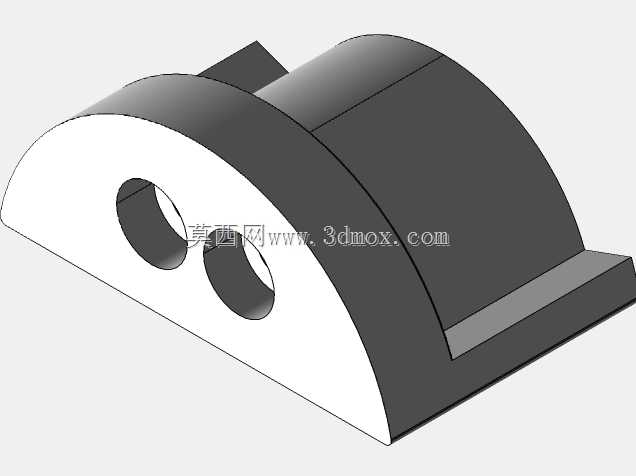

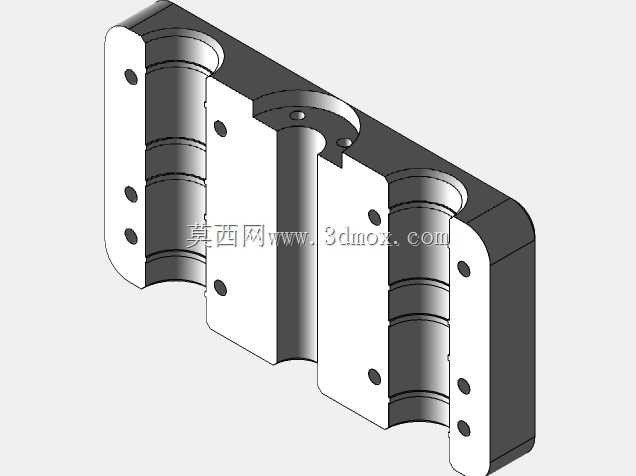

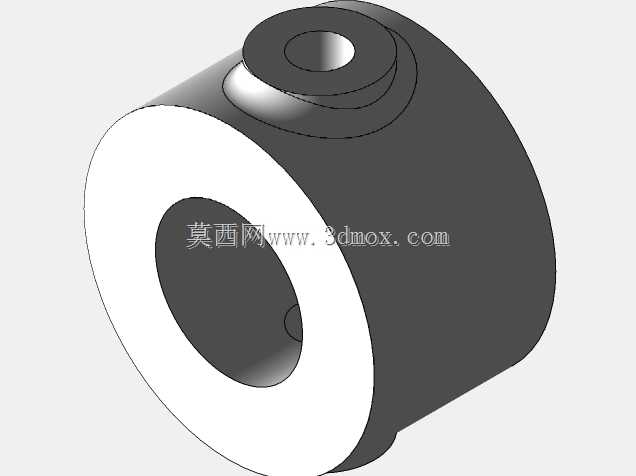

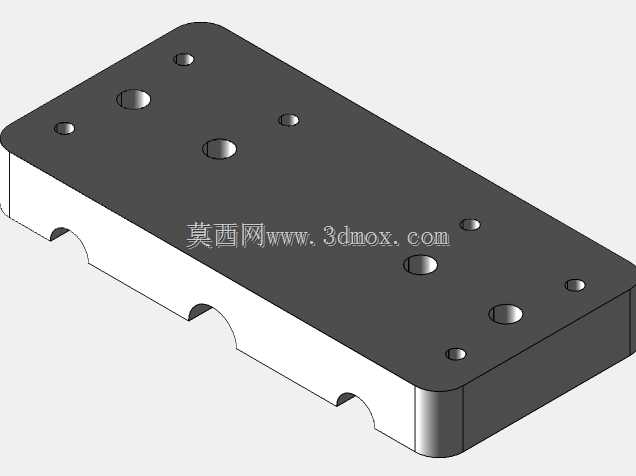

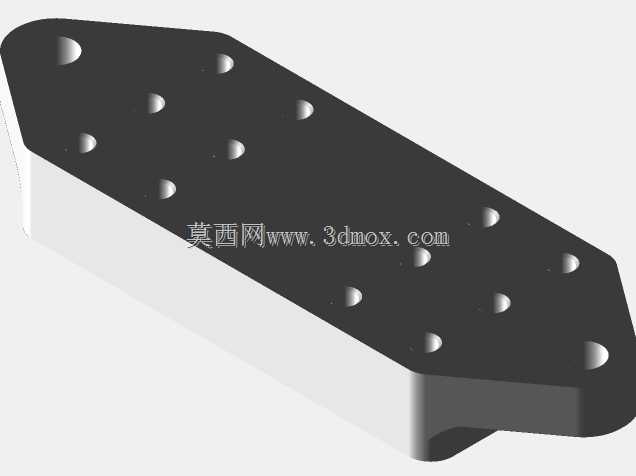

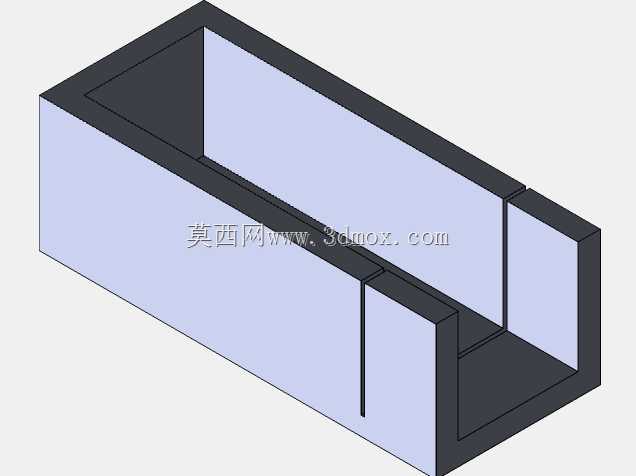

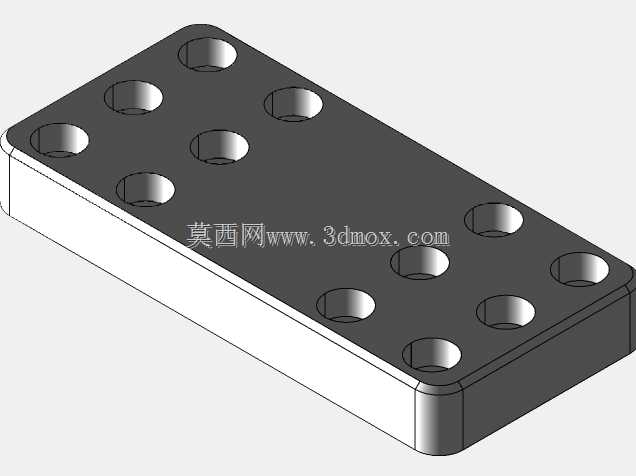

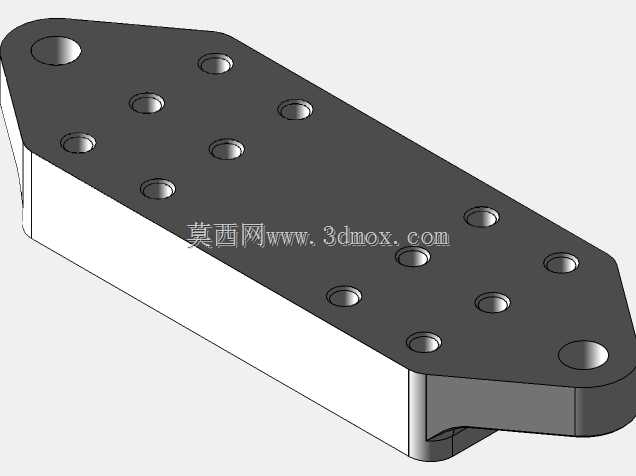

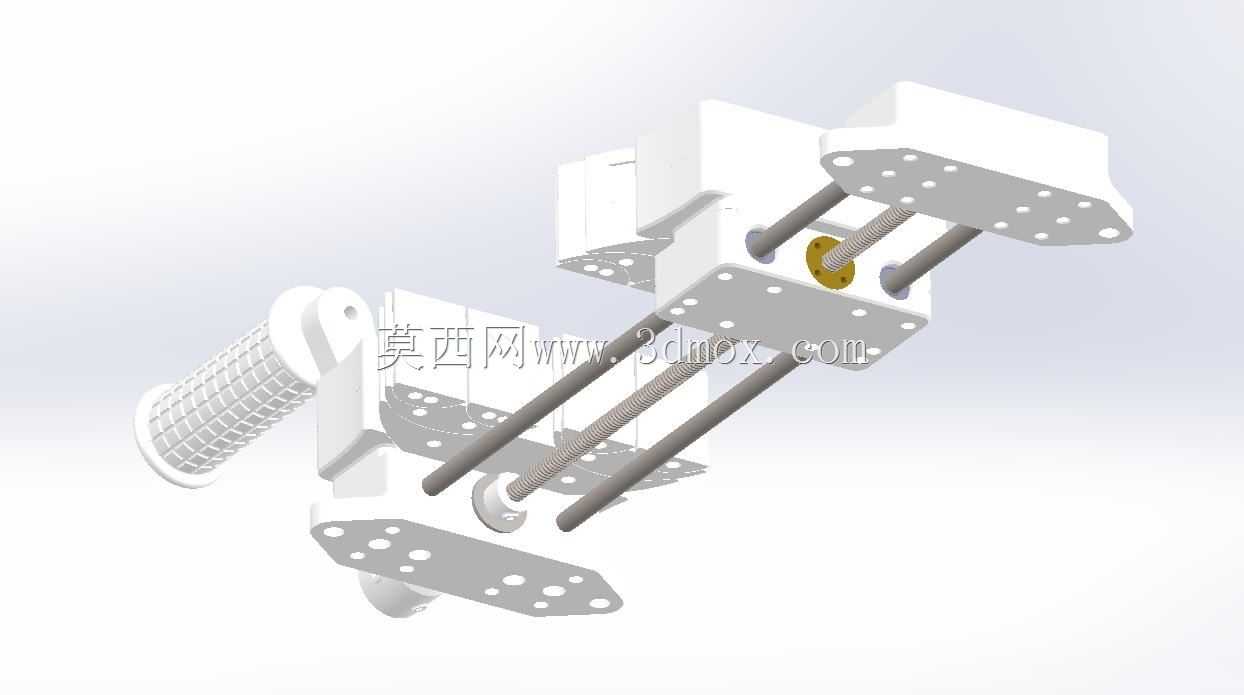

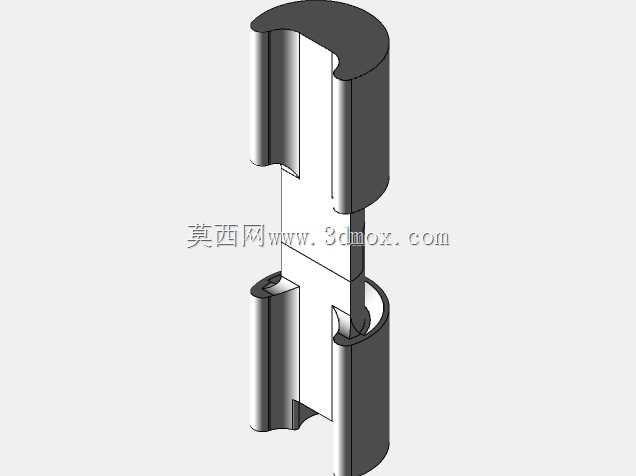

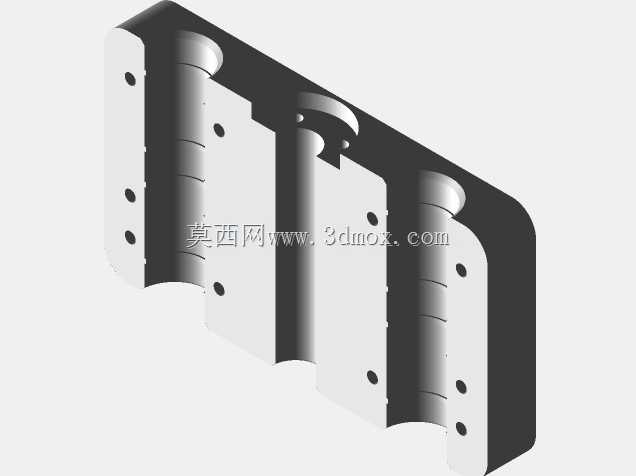

　　进一步提升摩擦力同时保护工件表面，针对不同硬度的工件可灵活更换钳口接触材质，无需整体更换钳体结构。钳体的转动副设计预留了足够的旋转间隙，各段分形单元可独立绕销轴顺畅转动，不会出现卡滞导致的贴合不全问题，安装时仅需将钳口固定座与通用滑台进给机构连接，即可适配多数常规台钳、小型台钻的进给滑台安装位。整体结构的安装边界适配常规小型工作台的装夹尺寸，钳体开合行程可覆盖多数小件加工的夹持范围，光杆导向结构保证开合过程的运动平顺性，螺杆进给机构可提供稳定的夹持进给量，锁紧后可保持足够的夹持力抵抗加工过程中的切削振动。打印制作时各转动部件仅需简单去除支撑毛刺即可完成装配，部件间的配合间隙经过优化，无需额外精加工即可保证转动顺畅，螺纹配合位可直接适配标准紧固件，用户可根据自身使用场景调整钳口单元的数量与排布，适配不同尺寸区间的工件装夹需求，针对特殊外形的工件也可快速修改对应钳口单元的外形尺寸，无需重构整体钳体结构。
