铝型材框架桌面级FDM熔融沉积成型设备

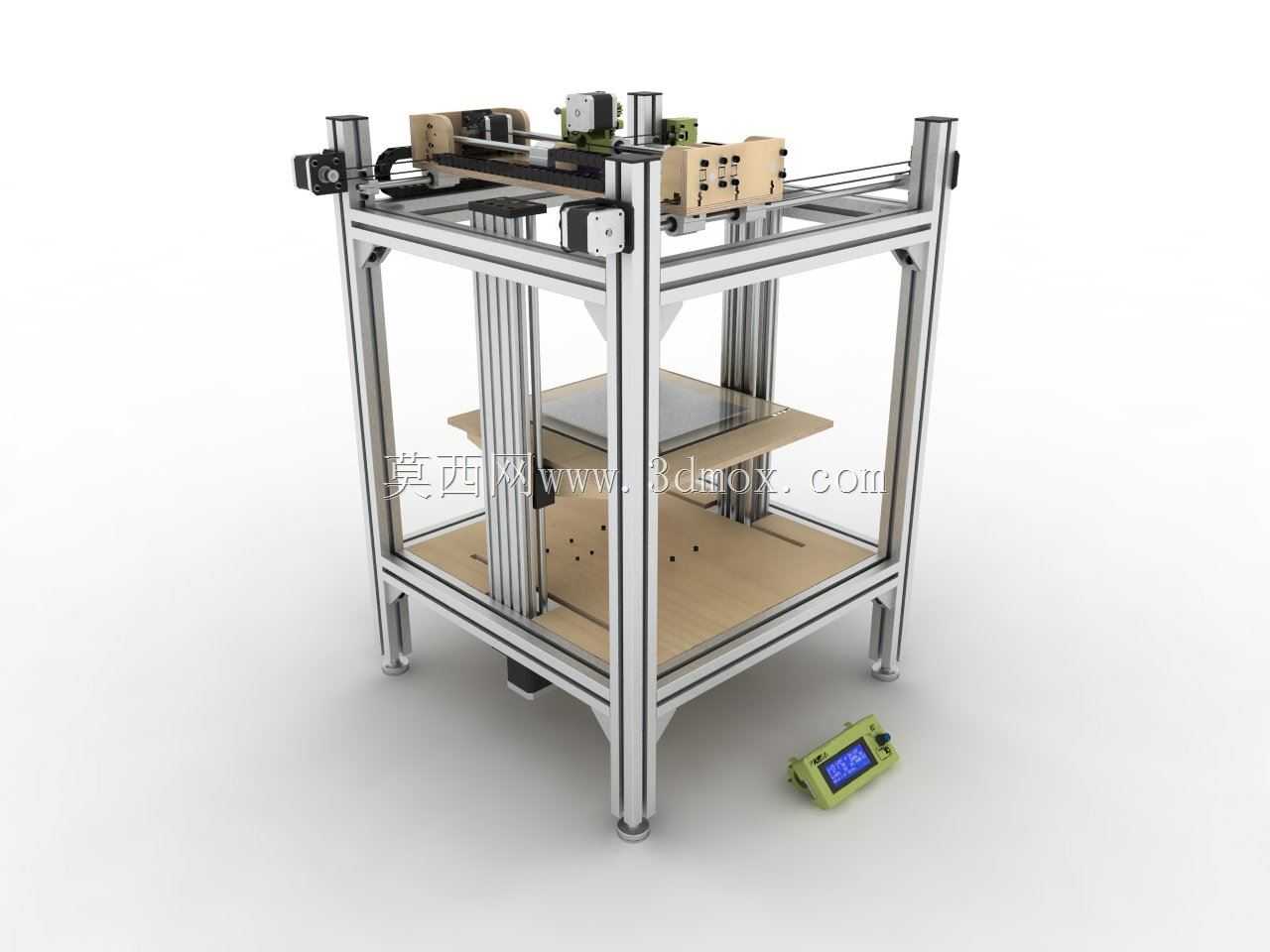

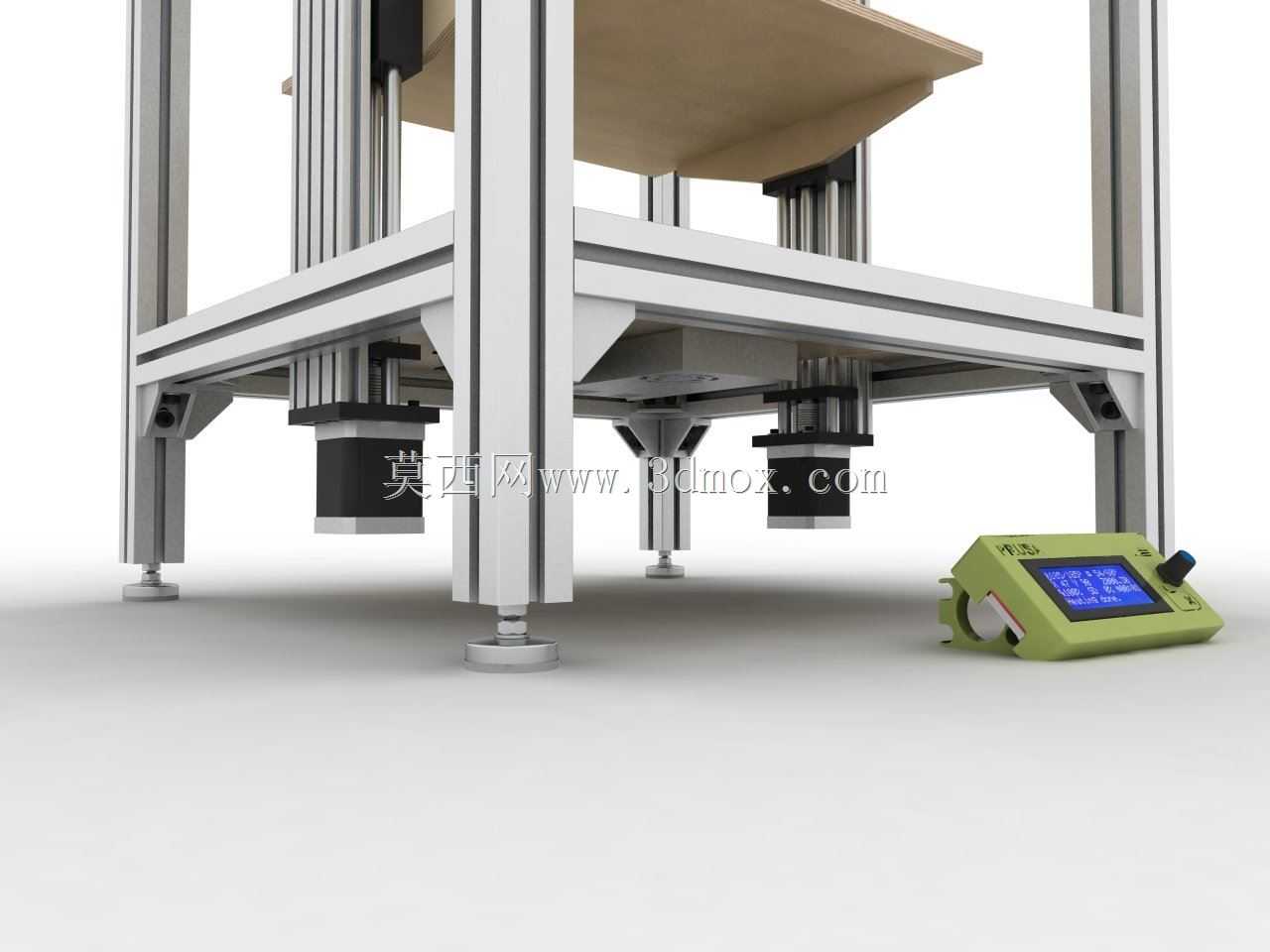

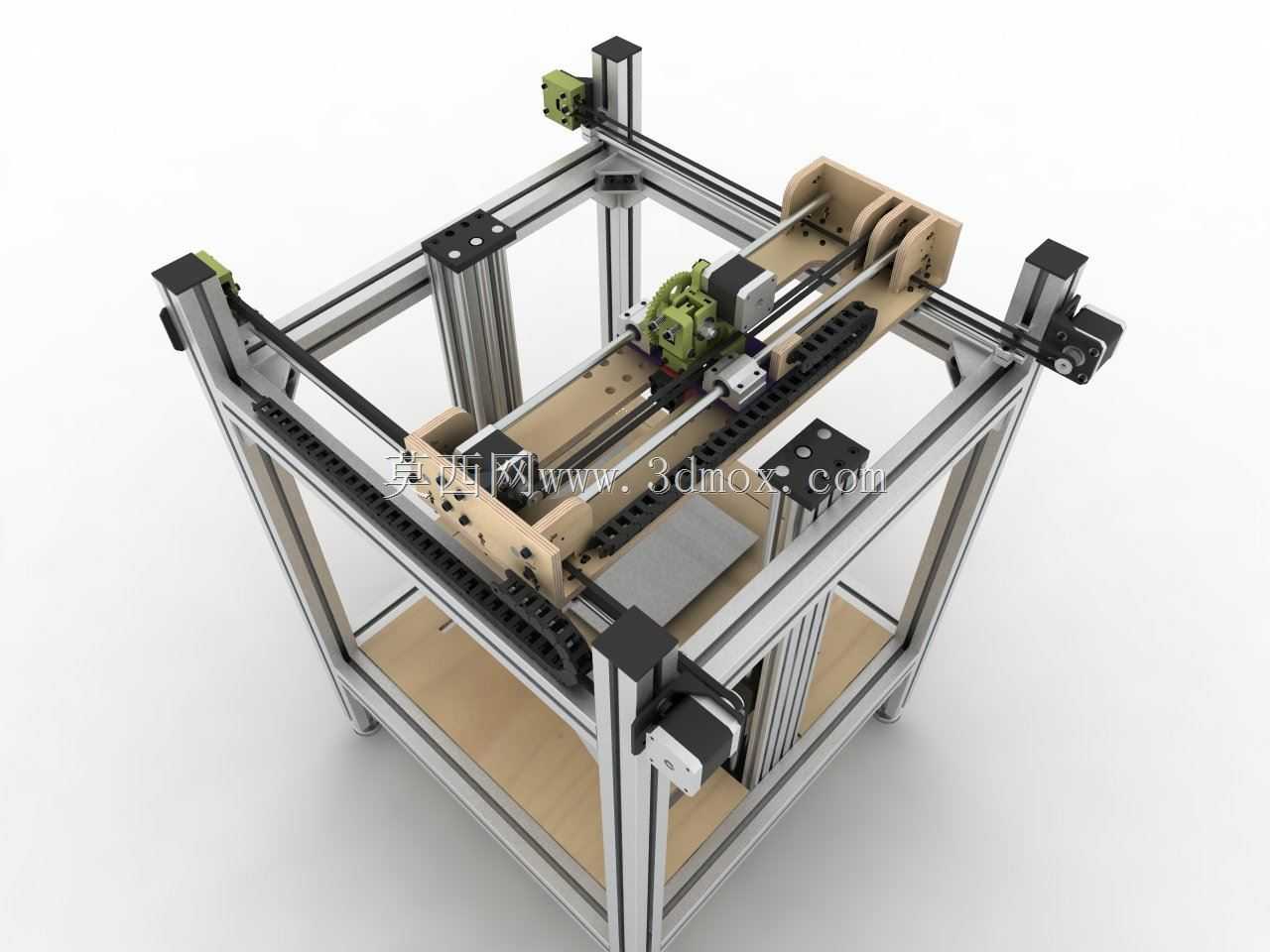

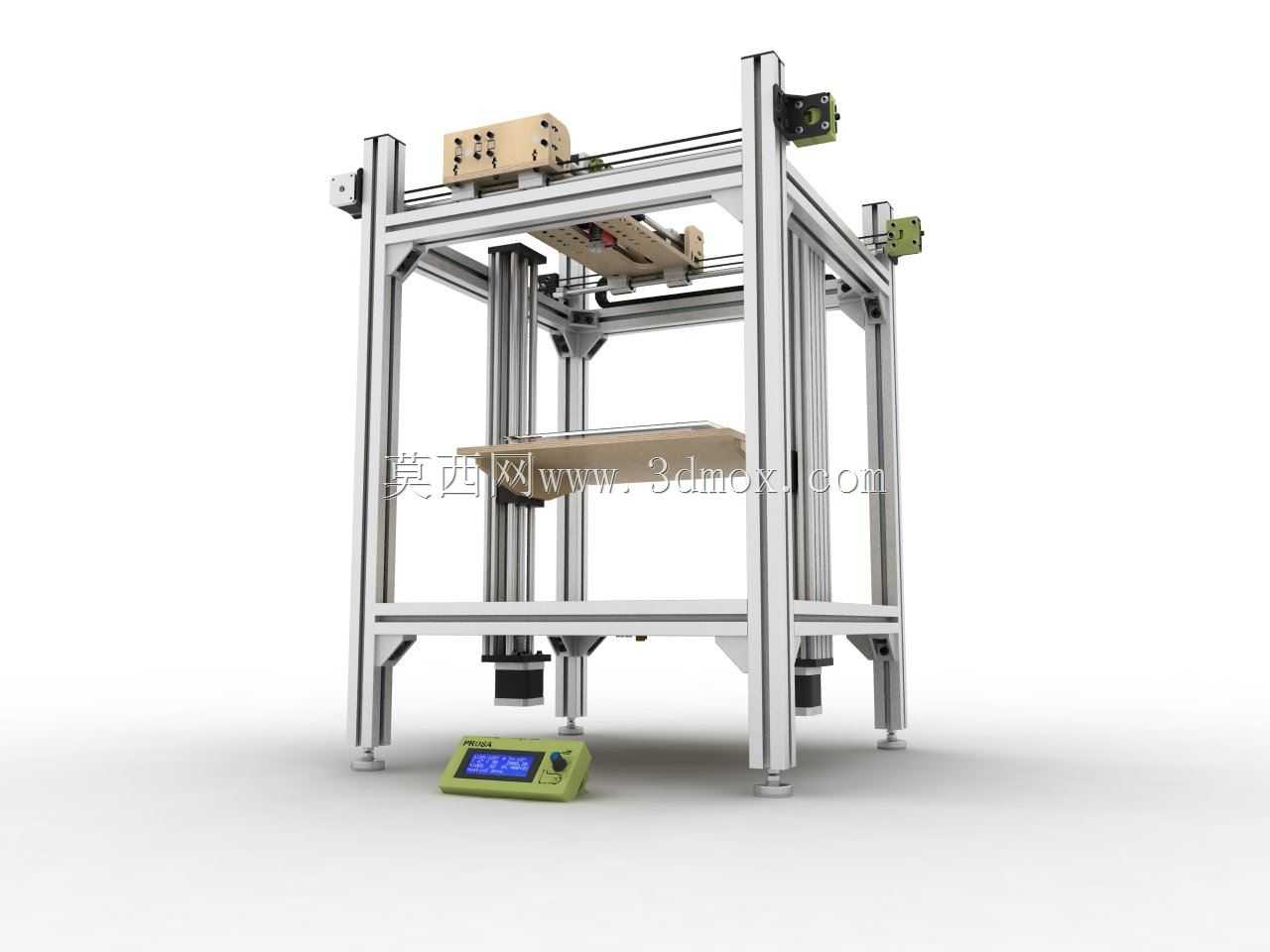

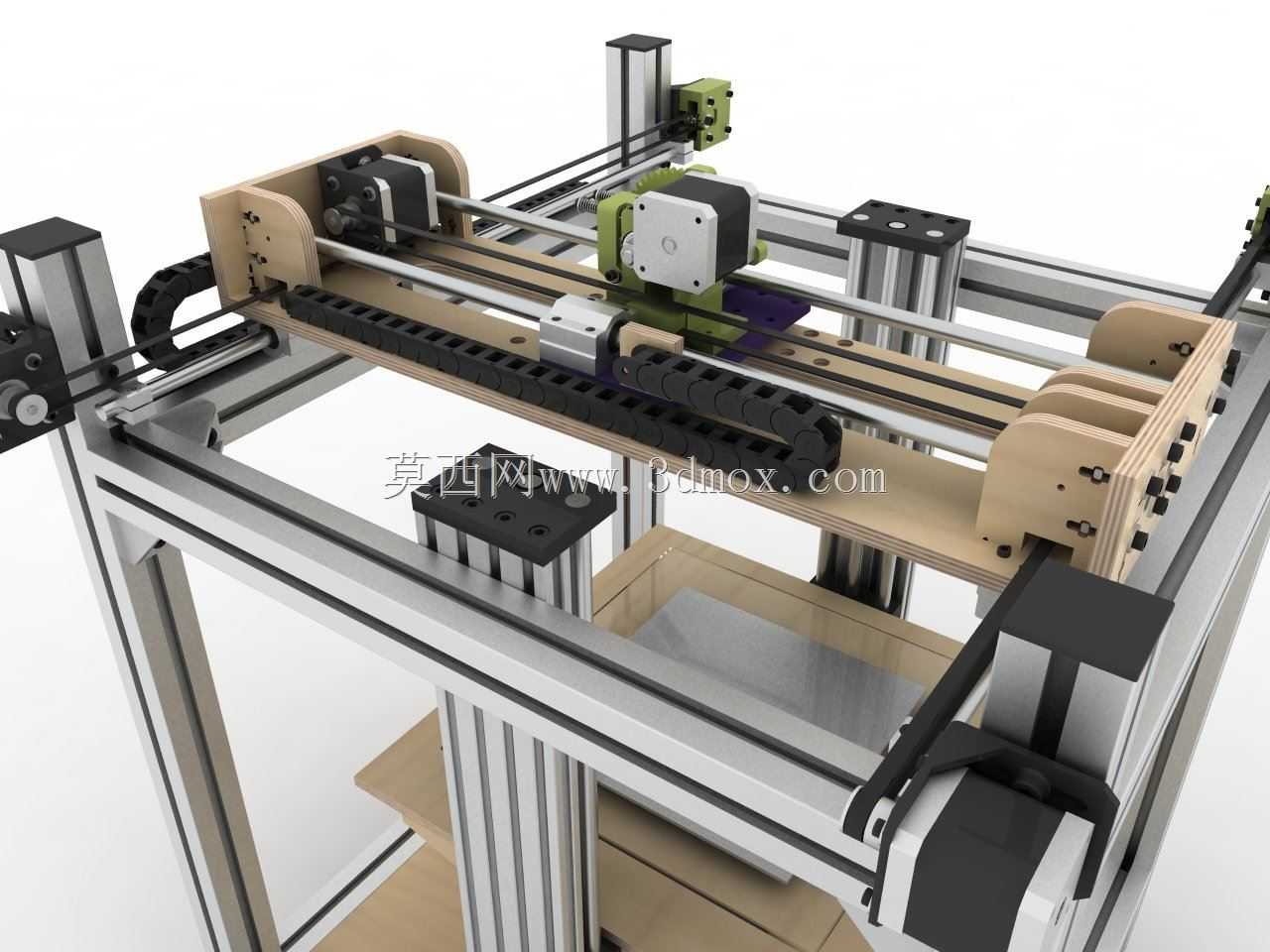

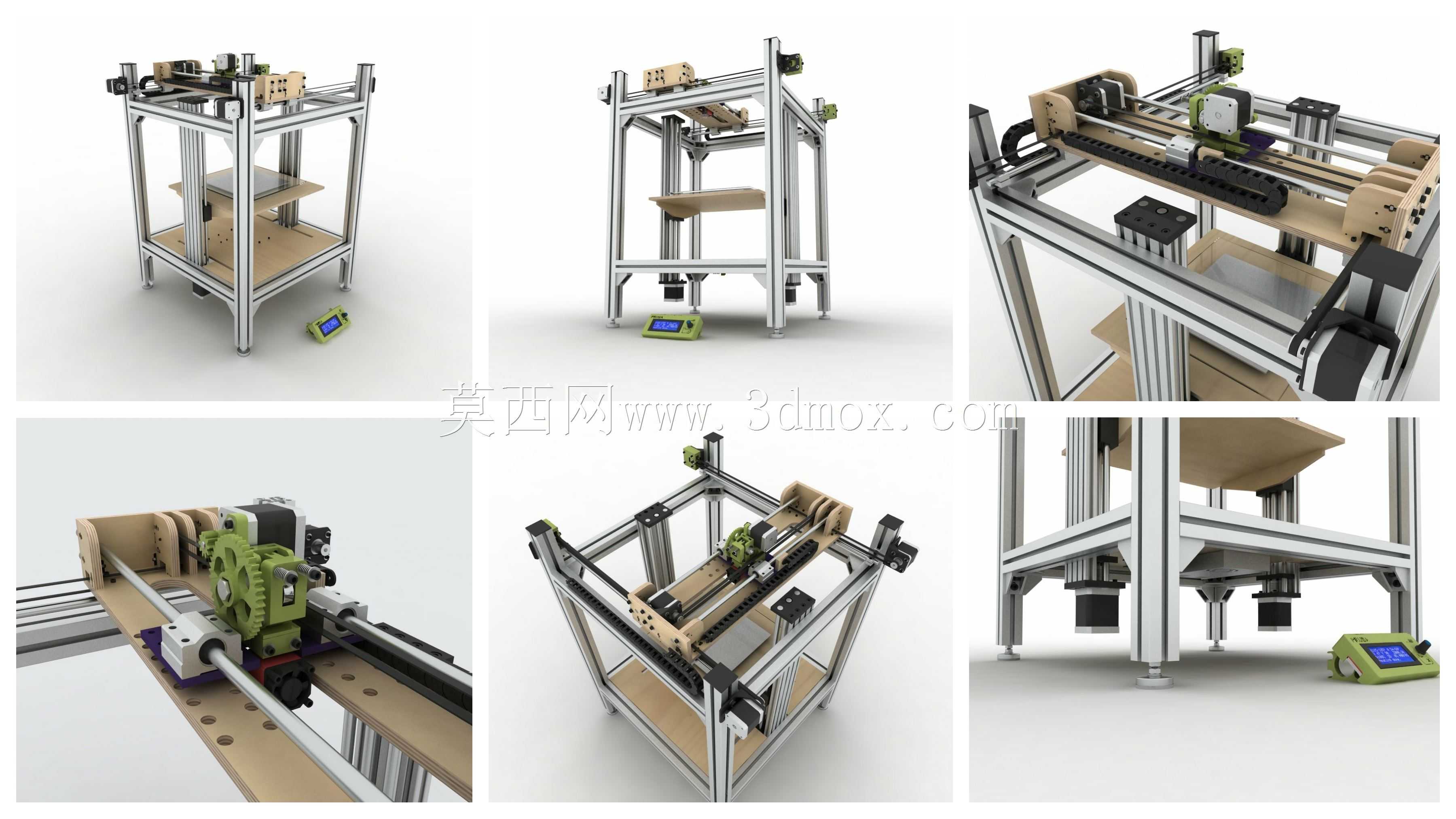

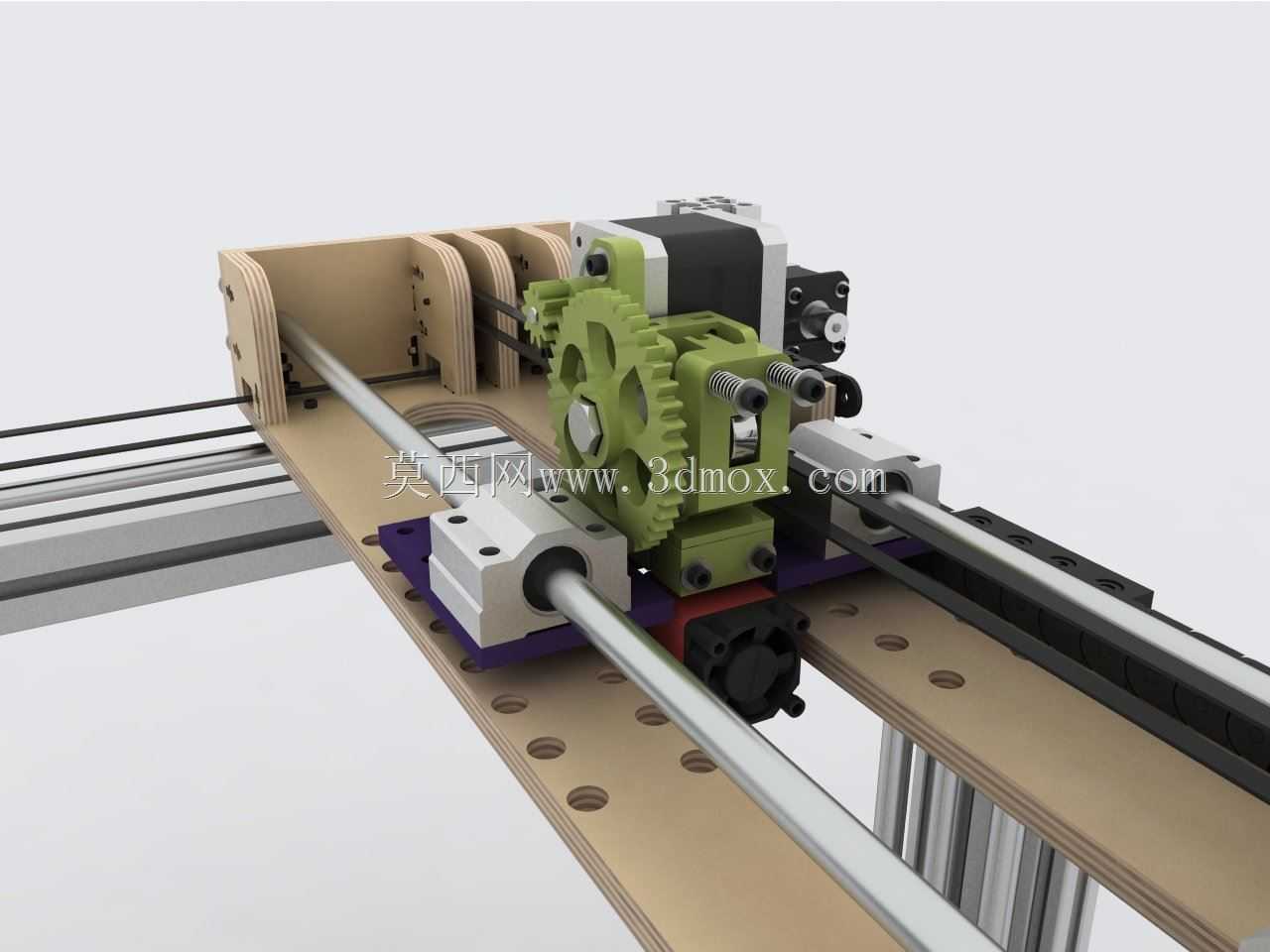

这款设备采用工业铝型材搭建整体承载框架，型材间通过角码与内置螺栓完成刚性连接，无需额外焊接工序，既保证框架整体抗形变能力，也方便后期根据加工需求拓展安装位、调整成型腔有效空间。框架整体采用分层布局逻辑，上层空间布置X/Y轴正交运动组件，采用同步带传动搭配线性导轨导向，保证打印头运动过程中的定位精度，避免传动间隙带来的成型尺寸偏差；中层为可升降Z轴成型平台，平台采用密度板作为基底，表面预留加热模块安装位，平台与Z轴丝杆螺母座刚性连接，通过两侧光杆完成导向，升降过程中可保持平台平面度，避免打印首层出现翘边、偏移问题；下层空间预留电控元件、电源模块的安装位，所有走线沿铝型材槽内布置，通过线卡固定，避免运动过程中线缆剐蹭运动部件引发故障。设备配套独立手持控制终端，可脱离上位机完成打印参数调整、打印进程启停操作，终端通过柔性线缆与主机连接，可放置在设备周边任意方便操作的位置，适配小批量定制零件加工、创客原型验证、教学实训等多种场景。从安装边界来看，设备整体占地尺寸适配常规工作台摆放，底部安装可调脚杯，可根据地面平整度调整设备水平度，无需额外浇筑安装基础，接通常规民用电源即可完成部署。设计过程中优先考虑易维护性，所有运动组件均采用标准件选型，同步带张紧结构、导轨润滑点位均预留操作空间，日常维护无需完全拆解框架；送料组件采用近端挤出结构布置在打印头滑台上，减少送料阻力，适配PLA、ABS等多种常见熔融成型耗材，打印头部分预留散热风道安装位，可保证耗材熔融过程中温度稳定，避免堵头、出料不均等常见问题。框架侧面预留耗材架安装位，可将料卷直接挂载在设备侧方，减少送料路径弯折，降低耗材断料风险。
