宝可梦蚊香君注塑成型模具结构设计

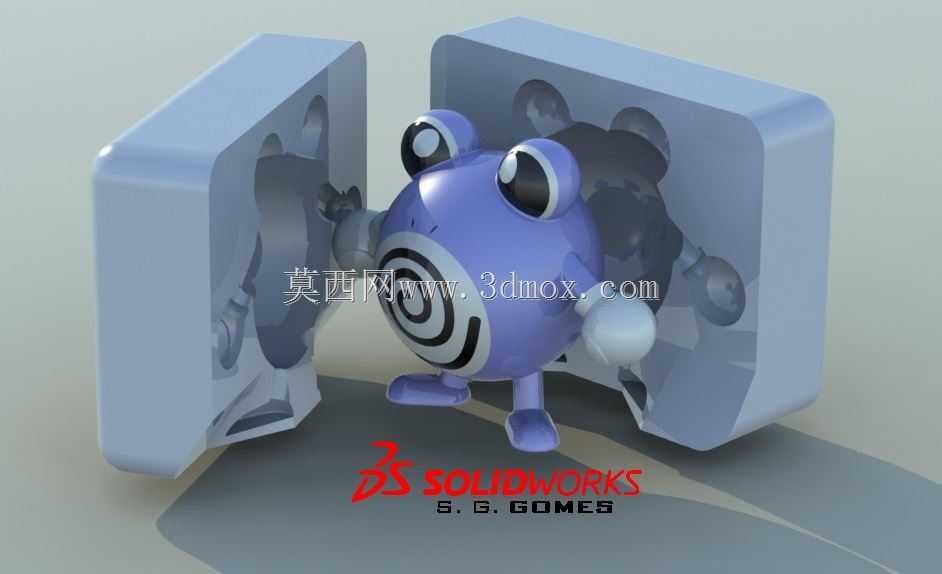

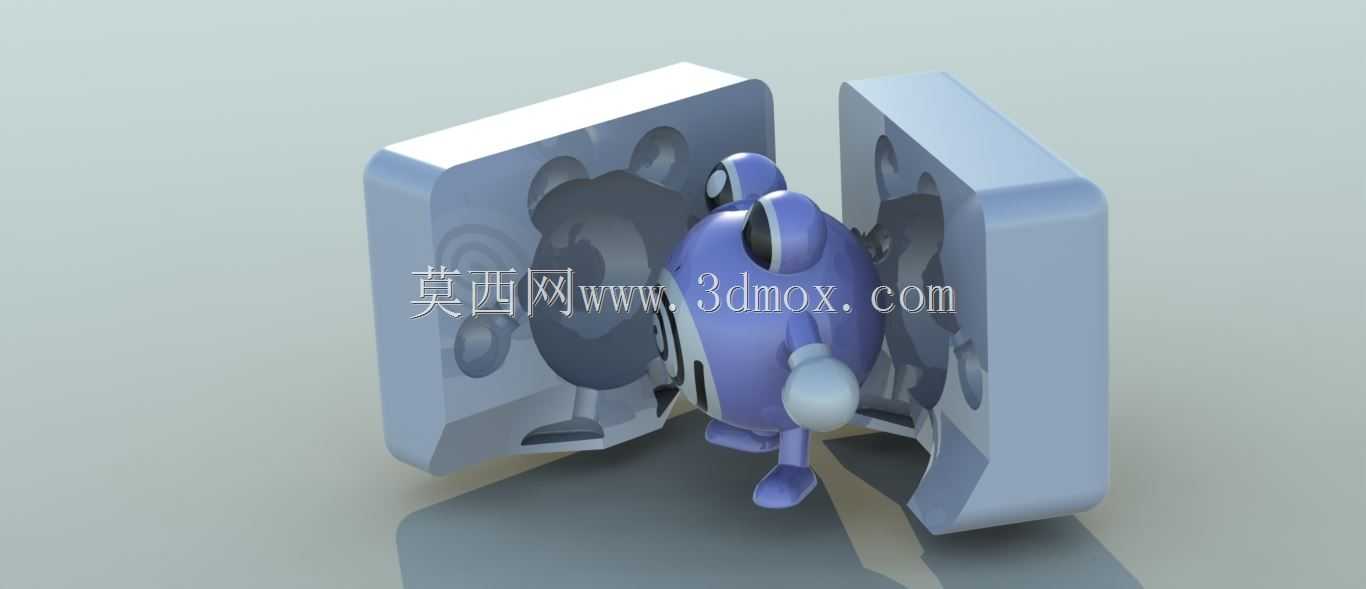

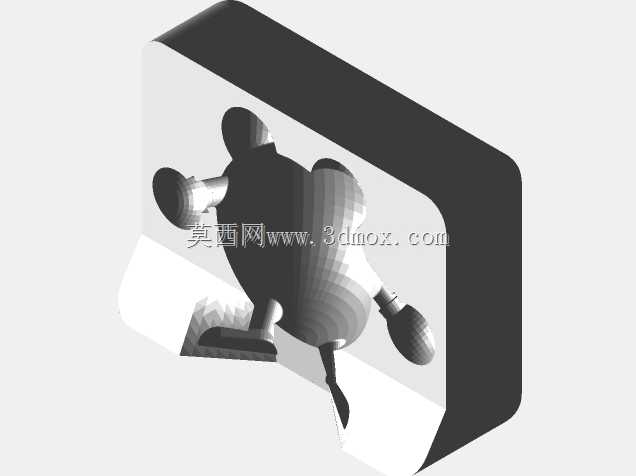

这套模具针对卡通IP周边手办的小批量注塑生产需求设计，核心成型对象为蚊香君造型的塑胶公仔，同时兼容硅胶复模的小批量打样场景，可直接对接桌面级FDM或光固化3D打印设备做模仁验证，省去传统开模前的反复修模成本。从分型面设计来看，模具采用左右对开的哈夫结构，分型线沿着公仔造型的最大轮廓线排布，刚好避开公仔面部的螺旋纹、眼部凸台等外观特征区域，能最大程度减少合模线对成品外观的影响，后续打磨工序的工作量可降低四成左右。模仁的型腔完全复刻公仔的立体曲面特征，包括头部的圆弧过渡、肢体的圆角细节、腹部螺旋纹的凹凸层次都做了等距偏移处理，预留的塑胶收缩率按照ABS材料0.5%、软胶PVC材料0.8%的常规参数设置，适配多数玩具类塑胶原料的成型要求。浇注口设计在公仔背部的隐蔽位置，采用侧浇口进料方式，熔融塑胶进入型腔后可顺着肢体曲面均匀填充，避免在眼部、螺旋纹等细节处出现缺胶、气纹缺陷，排气槽开设在模仁合模面的边缘以及公仔肢体末端的死角位置，深度控制在0.02mm，既能顺畅排出型腔内的空气，又不会出现披锋问题。模具的导柱导套设置在模仁四个角位，合模时的定位精度可控制在0.03mm以内，保证左右模腔对齐后不会出现错模导致的公仔造型错位。冷却水路沿着模仁型腔的外围环绕排布，水路距离型腔壁的距离保持在15-20mm，确保成型时模温均匀，冷却周期可控制在20秒以内，适配小型注塑机的生产节拍。这套模具除了用于常规注塑生产外，模仁部分也可单独拆分作为硅胶复模的母模使用，制作硅胶模具时可直接将模仁作为原型，翻制出的硅胶模可用于小批量的树脂、软胶公仔打样，满足IP周边前期试产的需求。从安装边界来看，整套模架的外形尺寸适配120吨级以下的小型卧式注塑机，模厚尺寸符合常规机台的容模范围，不需要额外定制模架配件，安装时只需对准机台的定位圈、锁模孔即可快速装夹，换模时间可控制在半小时以内。针对3D打印验证场景，模仁的所有特征都做了无悬空设计，打印时不需要添加过多支撑，拆除支撑后也不会破坏型腔的曲面精度，打印完成后简单打磨即可进行试模验证，能快速验证分型面、浇注系统的设计合理性，提前排查成型缺陷。
