侧芯式注塑模具咬边结构设计方案

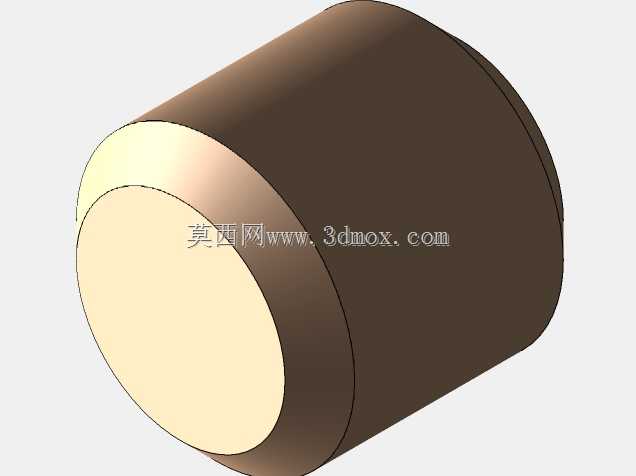

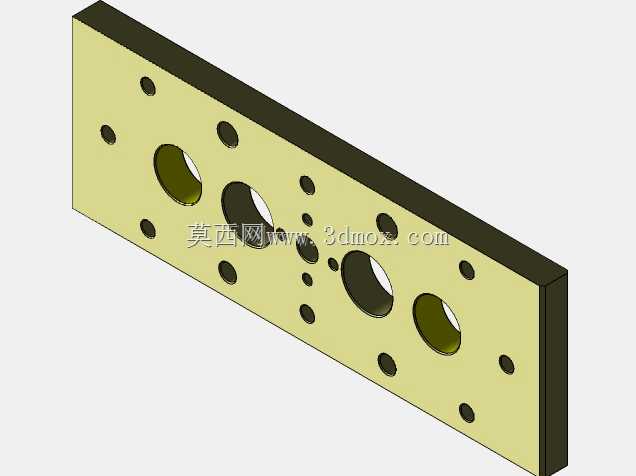

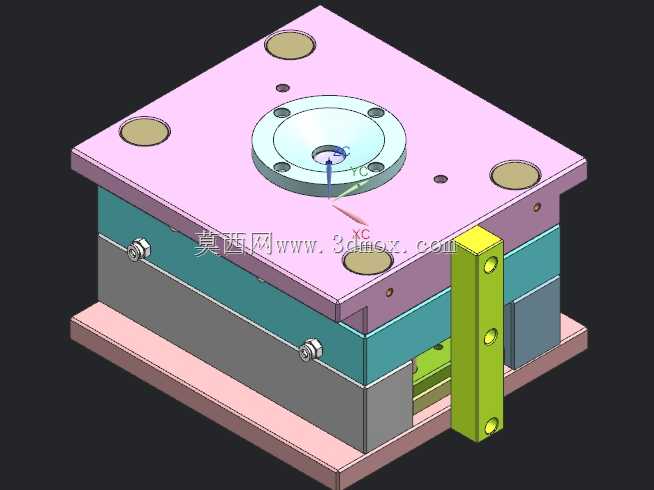

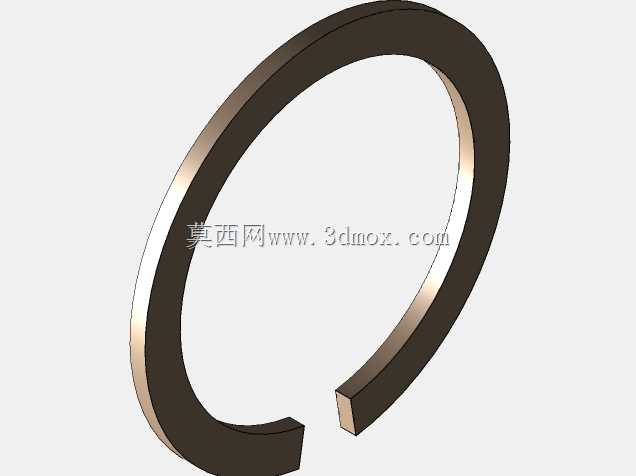

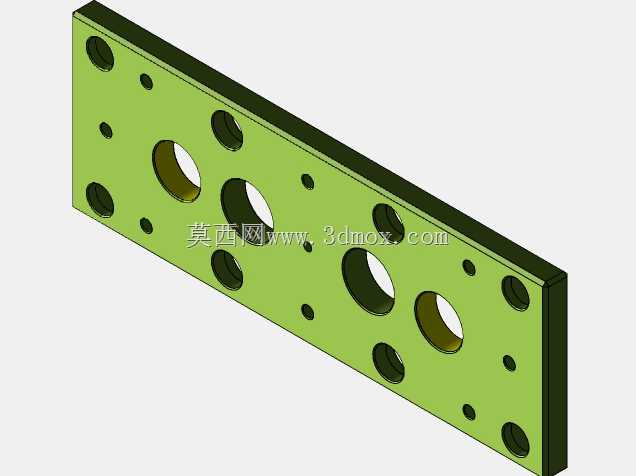

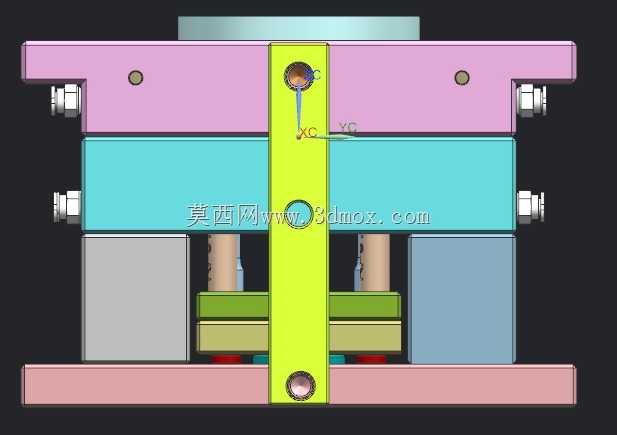

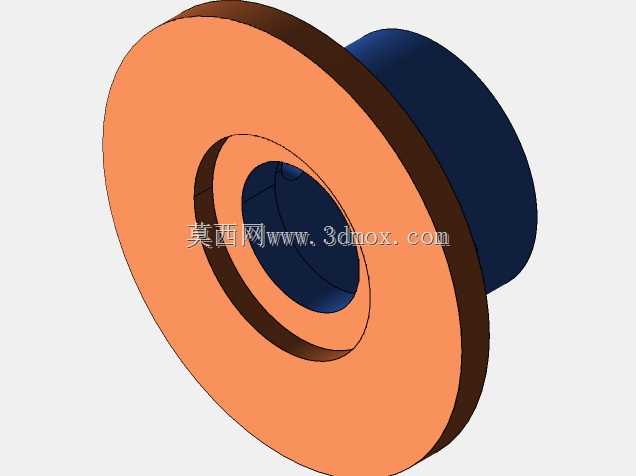

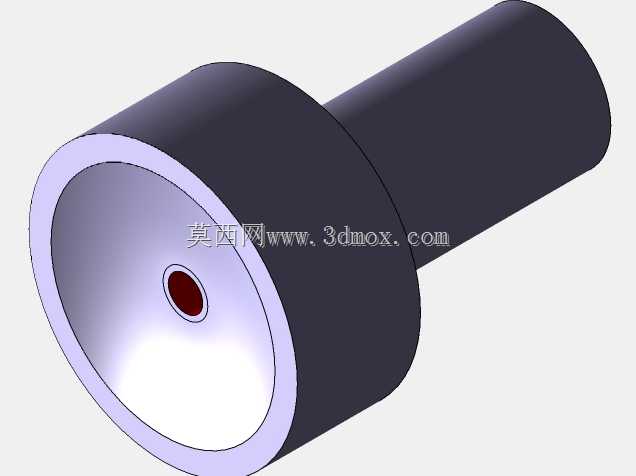

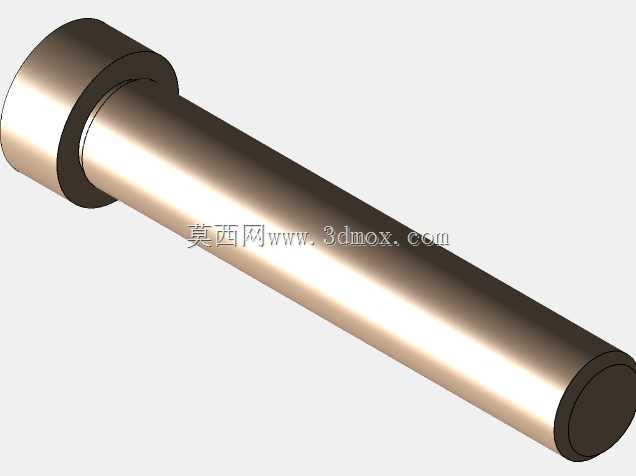

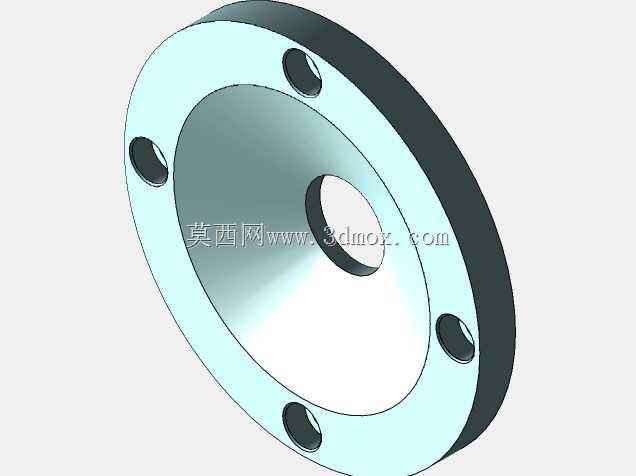

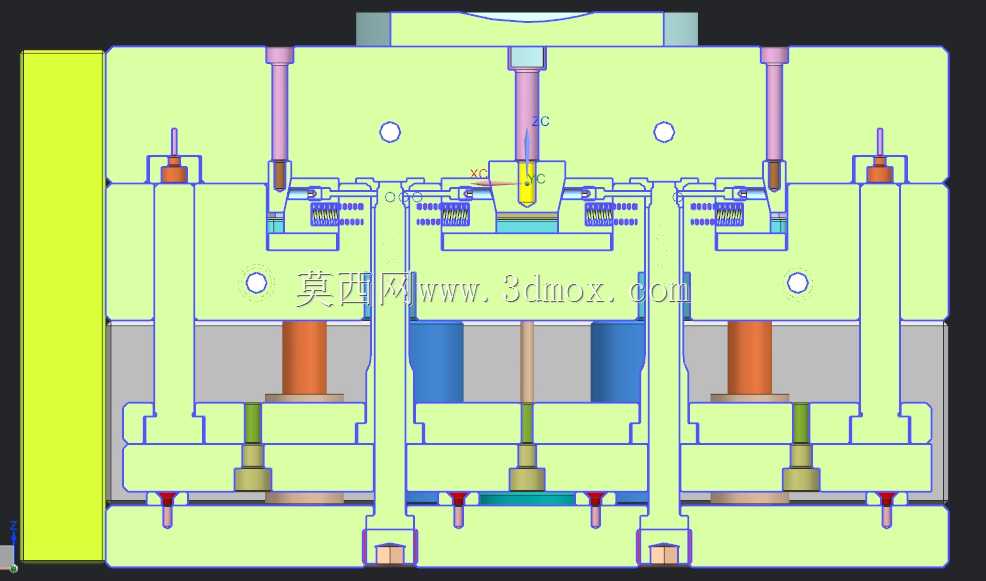

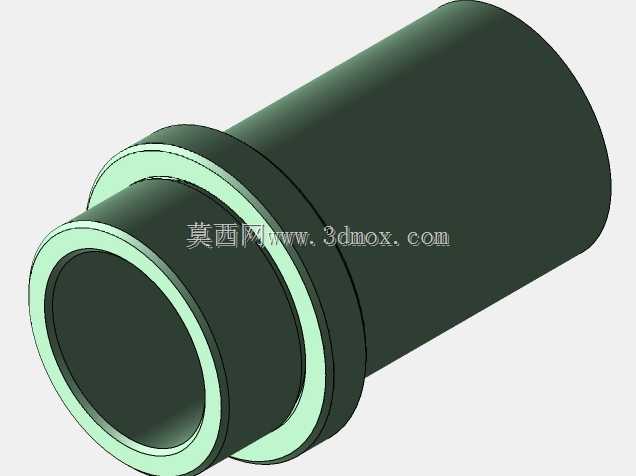

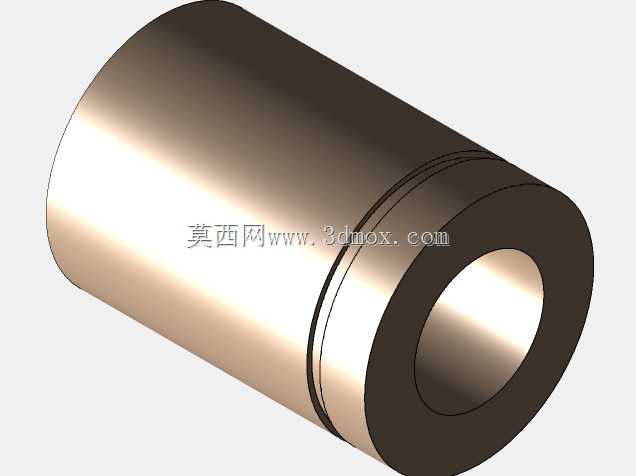

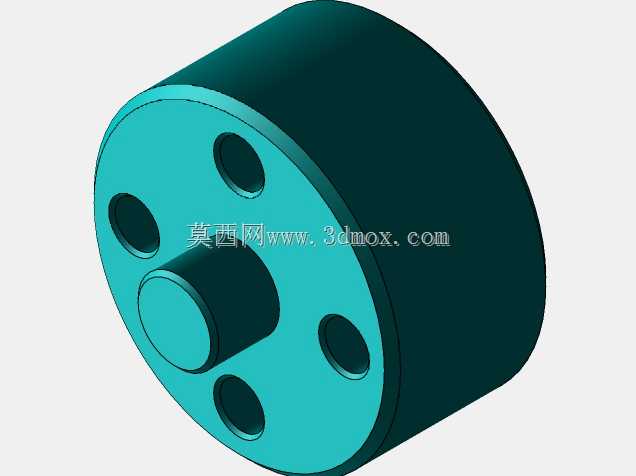

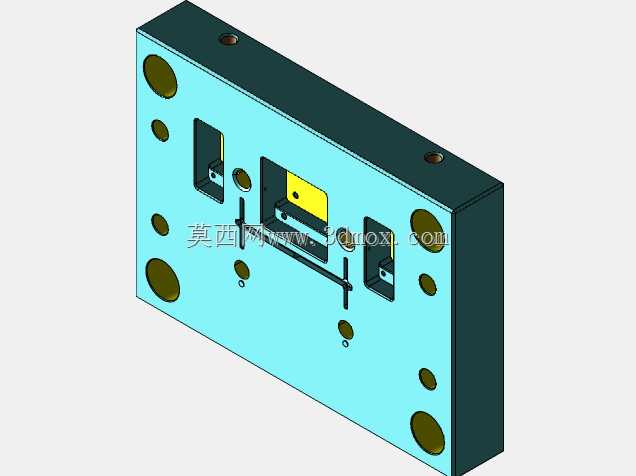

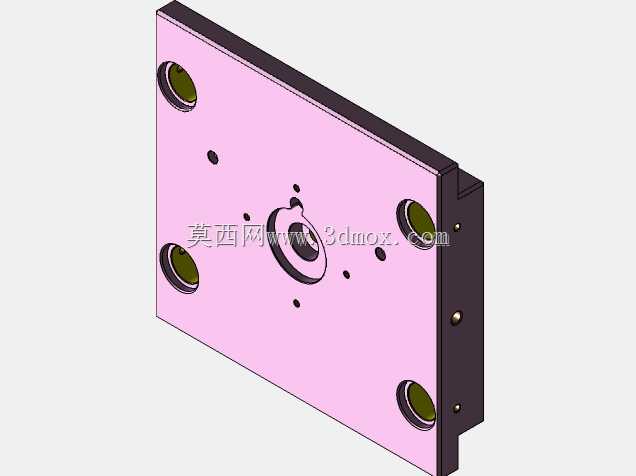

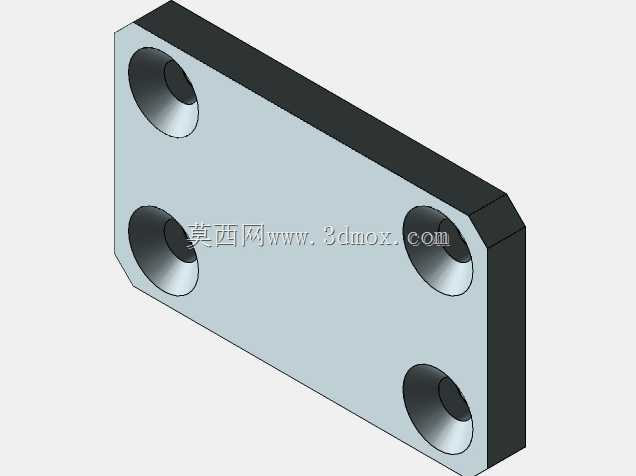

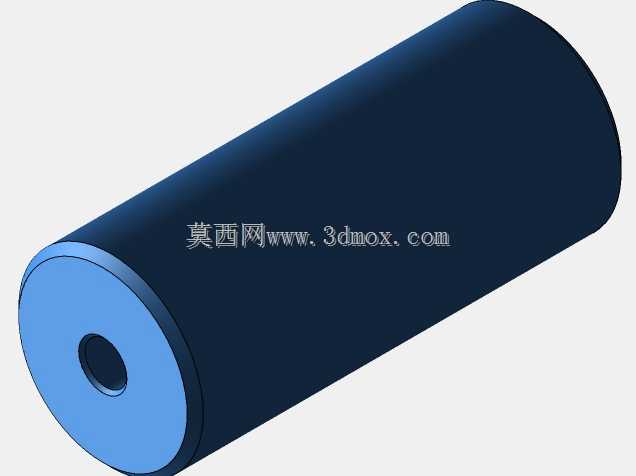

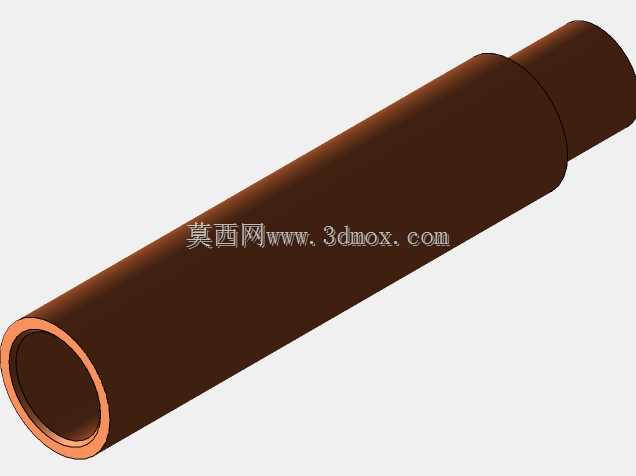

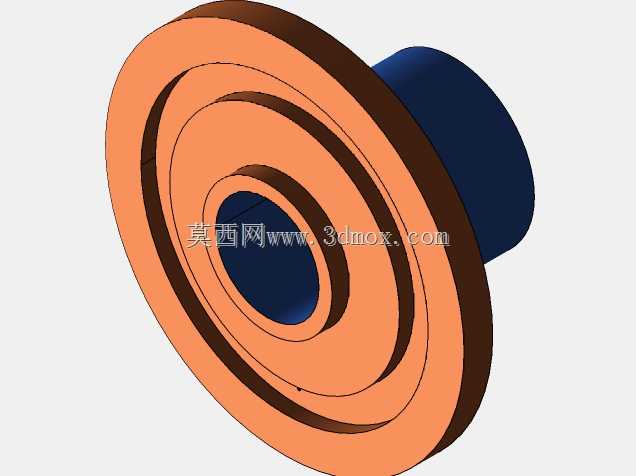

　　这套侧芯结构的注塑成型工装，核心解决带倒扣特征的热塑性塑件批量成型需求，在消费电子外壳、家电结构件、工业接插件的注塑生产场景中适配性极强，尤其针对侧壁带内凹或外凸咬边的塑件，能避免强行脱模导致的塑件拉伤、变形问题。从结构逻辑来看，侧芯的抽芯行程设计完全匹配塑件咬边的倒扣深度，安装时侧芯与动模仁的配合间隙控制在0.02mm以内，既保证合模时无飞边溢出，又能让开模抽芯动作顺畅无卡滞，不会因为配合过紧导致侧芯磨损加快。整套模具的安装边界适配常规160吨规格的卧式注塑机，哥林柱间距、定位环尺寸、浇口套同轴度都符合行业通用装模标准，不需要额外改装设备即可上机生产。设计阶段优先考虑了量产中的维护便利性，侧芯组件采用模块化拆分结构，

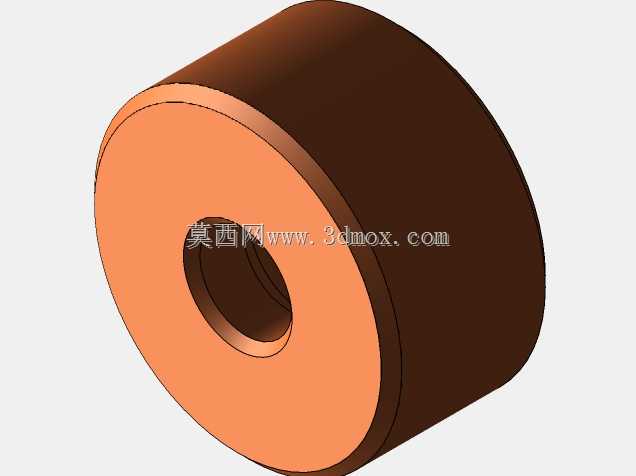

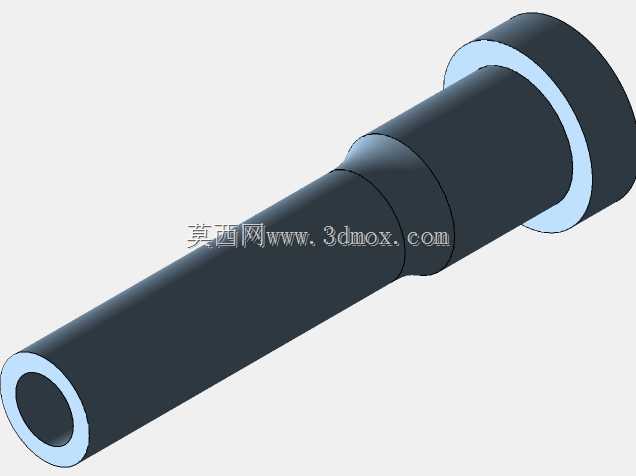

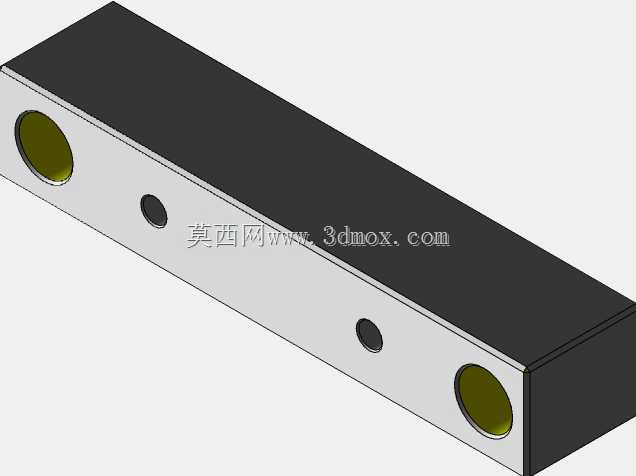

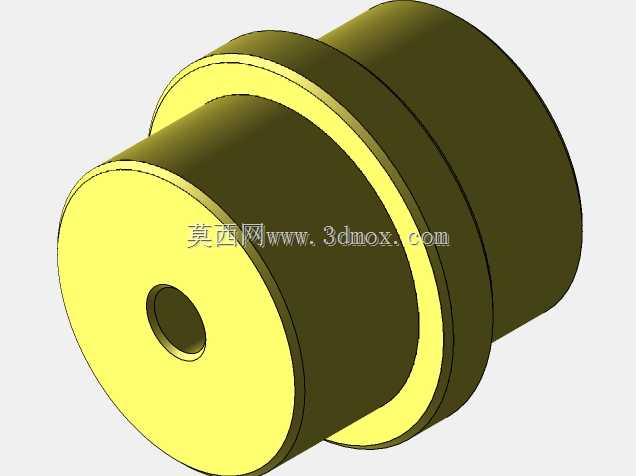

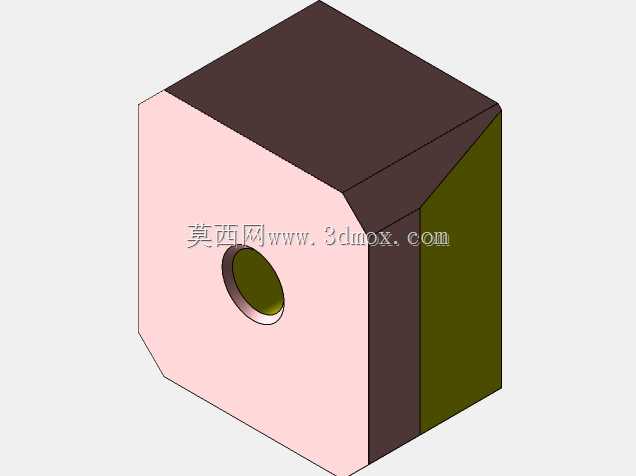

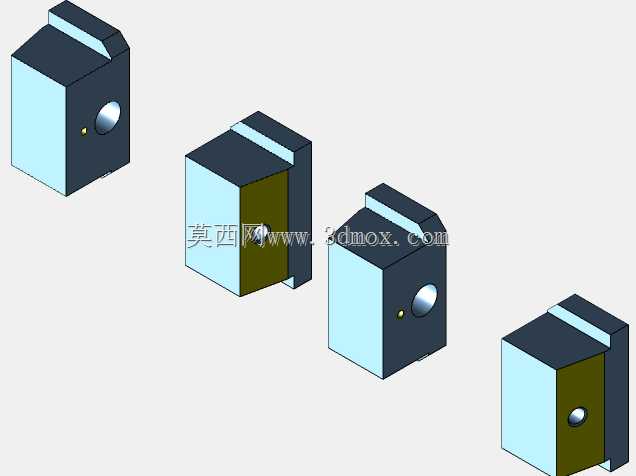

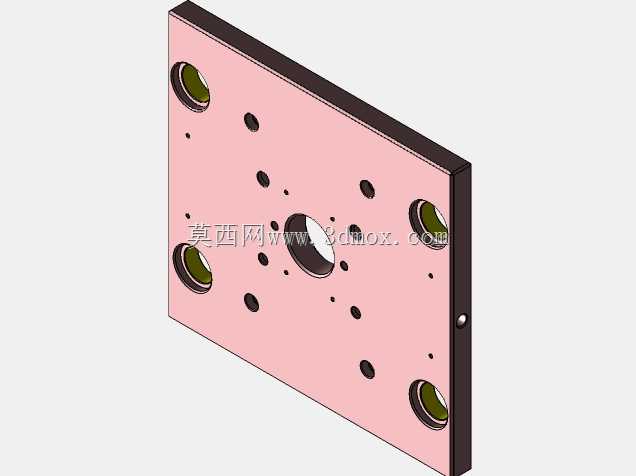

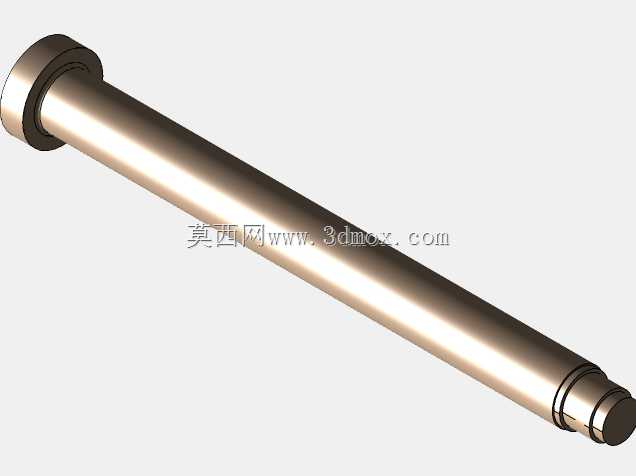

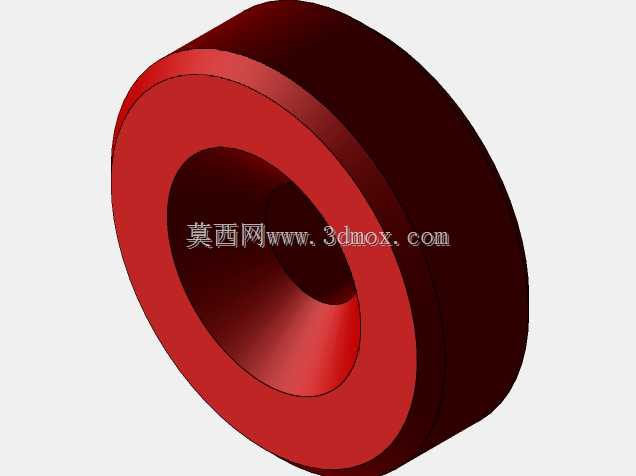

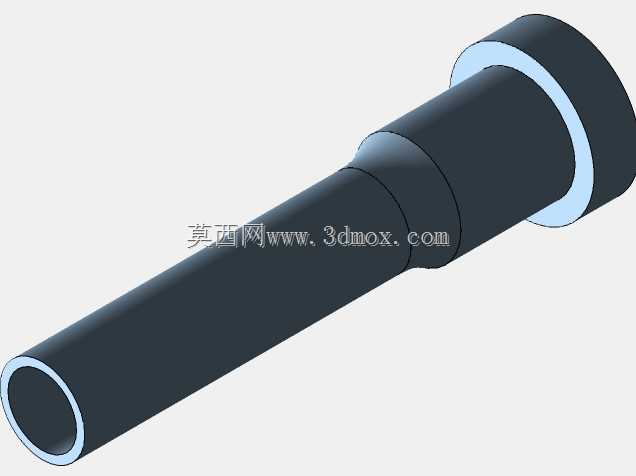

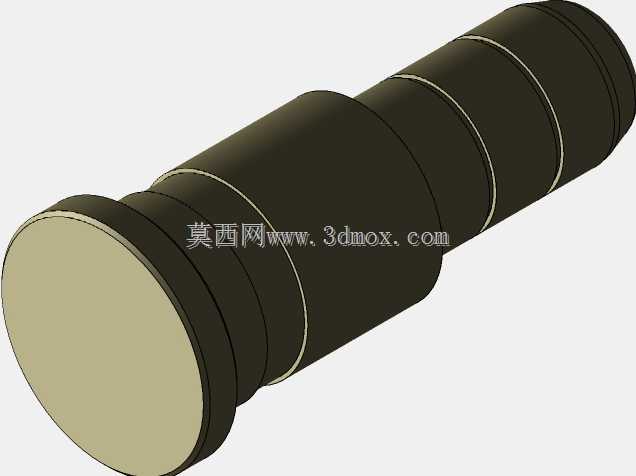

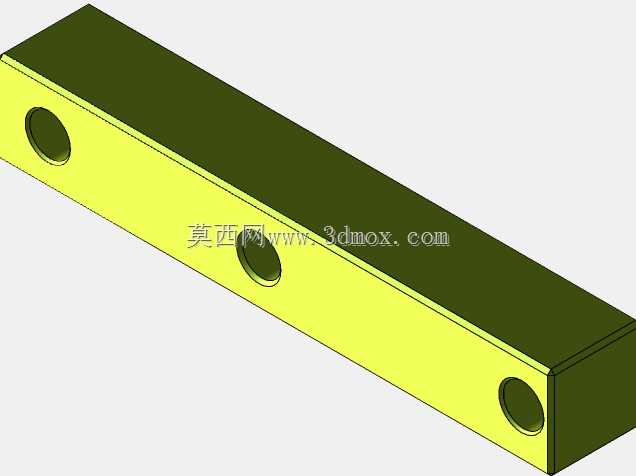

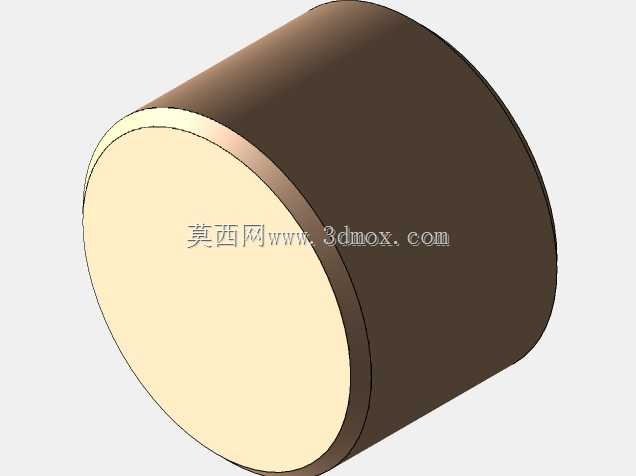

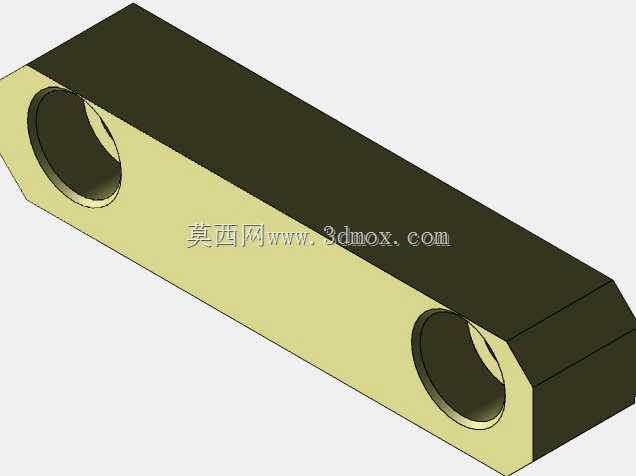

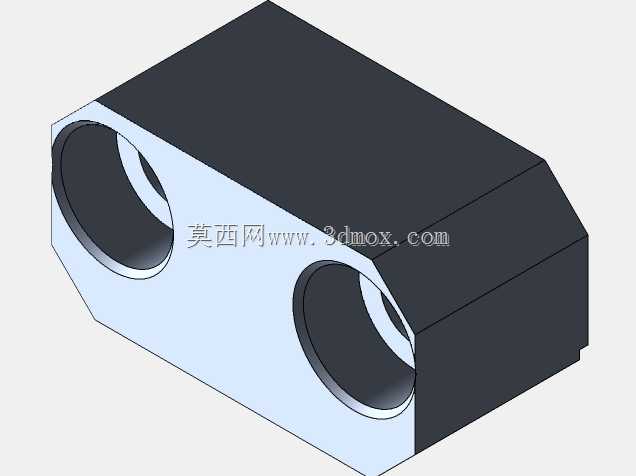

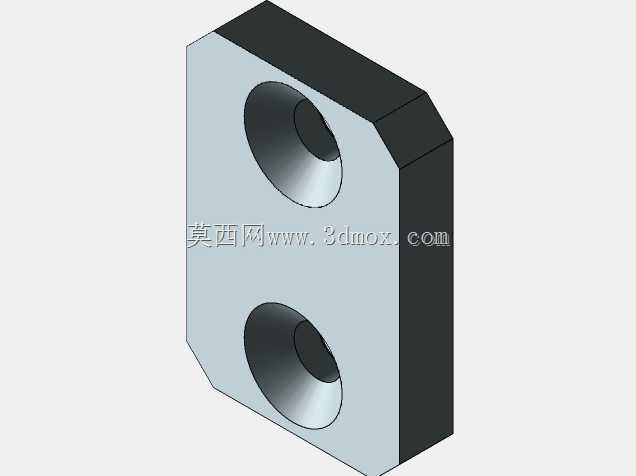

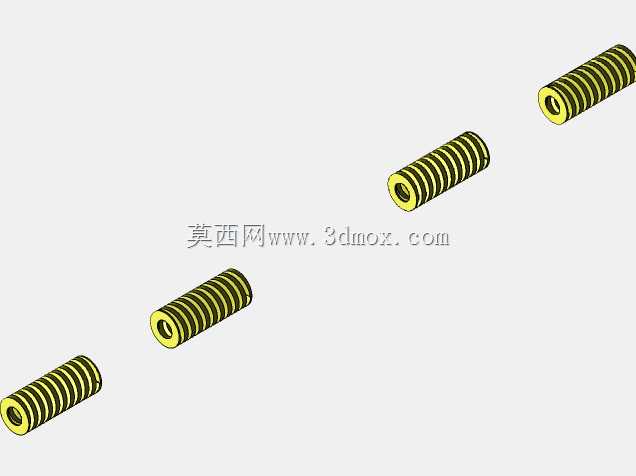

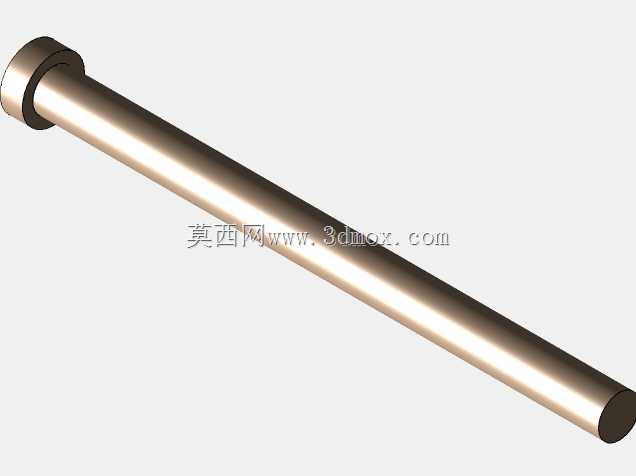

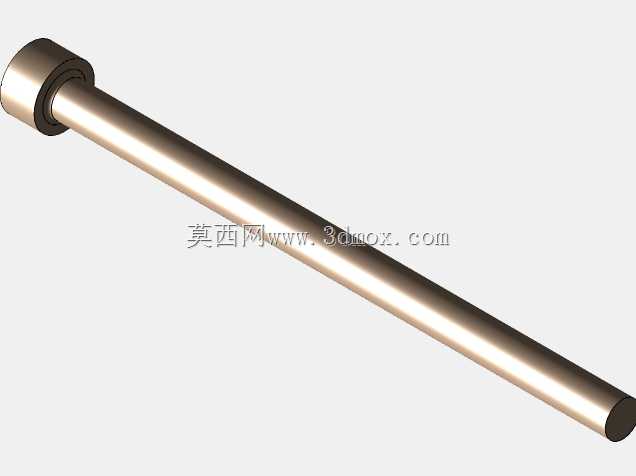

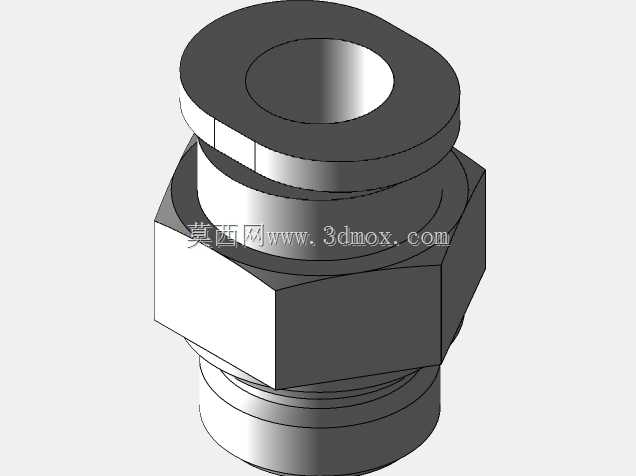

　　易磨损的咬边成型镶件单独做了硬化处理，磨损后不需要更换整套侧芯，仅需拆卸更换对应镶件就能快速恢复生产精度，大幅降低停机维护的时间成本。冷却回路的排布紧贴侧芯成型区域，进出水路径做了隔水片分流设计，保证咬边位置的冷却速率与模腔其他区域保持一致，避免因冷却不均导致塑件出现翘曲、缩痕缺陷。合模时侧芯的锁紧靠楔紧块提供刚性支撑，楔紧块的楔角比侧芯斜导柱角度大2度，杜绝注塑过程中因射胶压力过大导致侧芯后退，引发塑件飞边超差的问题。抽芯动作的触发节点设置在开模行程的初始阶段，开模后动定模分开5mm距离时，斜导柱就开始带动侧芯完成抽芯动作，等侧芯完全脱离塑件咬边倒扣区域后，顶出机构才开始动作推出塑件，整套动作时序经过反复校核，不会出现侧芯刮伤塑件表面的情况。针对咬边特征的排气需求，侧芯分型面位置做了深度0.015mm的排气槽，槽口延伸到模架外侧，能快速排出注射过程中型腔内部的裹挟气体，避免塑件咬边位置出现烧焦、缺胶的成型缺陷。
