Q版奥特曼造型EPS发泡注塑模具设计

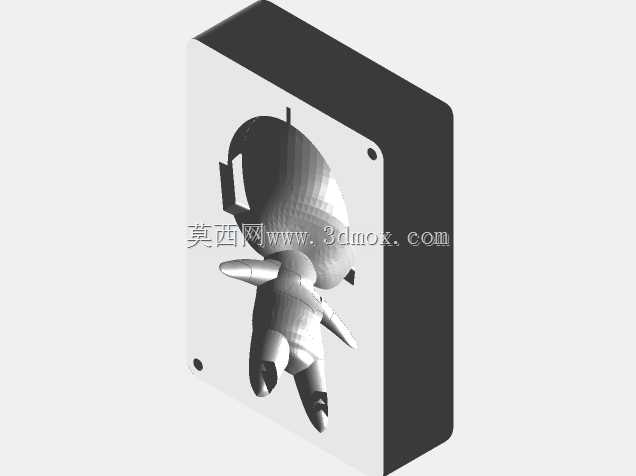

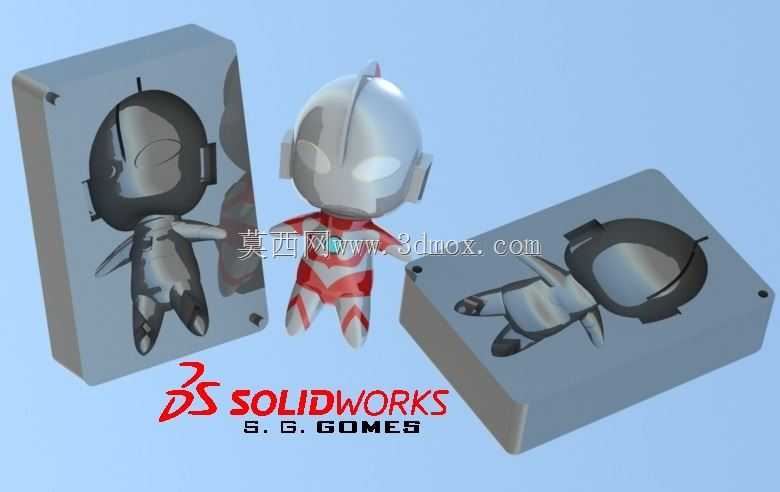

这套模具针对EPS发泡工艺开发，核心用于生产Q版奥特曼造型的发泡公仔制品，适配常规卧式注塑发泡成型设备，可直接安装于标准模架上完成批量生产。从结构设计来看，模具采用一模一腔的布局，分型面沿公仔造型的最大轮廓线设置，避免出现倒扣粘模的问题，开模时制品可顺利留于动模侧，配合顶杆机构实现自动脱模，无需额外人工辅助取件，适配连续化生产节拍。型腔部分直接复刻Q版奥特曼的整体造型细节，包括头部的棱角轮廓、身体表面的纹路分色边界、肢体的圆润过渡曲面，所有曲面均做了脱模斜度处理，斜度控制在1.5°-3°之间，既保证造型还原度，又避免脱模时刮伤制品表面。考虑到EPS发泡材料的成型特性，模具的排气槽开设在型腔的边角位置，槽深控制在0.08mm，既可以顺利排出型腔内的空气，避免制品出现缺料、气泡缺陷，又不会出现飞边溢料的问题。冷却水路采用随形排布的方式，沿型腔轮廓环绕布置，水路直径8mm，进出水口设置在模具的非操作侧，保证成型过程中型腔各区域温度均匀，将制品冷却时间控制在合理区间，提升整体生产效率。模具的安装边界完全适配常规200吨级注塑机的模座安装尺寸，定位圈直径100mm，主流道衬套口径匹配标准注塑机喷嘴尺寸，无需额外改装即可上机使用。在实际生产场景中，这套模具可用于文创周边、潮玩手办的发泡制品生产，成型后的制品表面光洁度高，造型细节还原度好，不需要过多的后处理工序即可直接进入后续的表面喷涂、组装环节。设计过程中针对EPS材料的收缩率做了精准补偿，整体收缩率取值0.5%，保证成型后的制品尺寸偏差控制在±0.1mm以内，满足后续组装配合的精度要求。模具的导柱导套采用标准件配置，合模时定位精度高，长期生产不会出现错位飞边的问题，模具整体使用寿命可满足10万模次以上的生产需求，适配中小批量的文创产品生产订单。
