木工细锯切割定位辅具结构设计

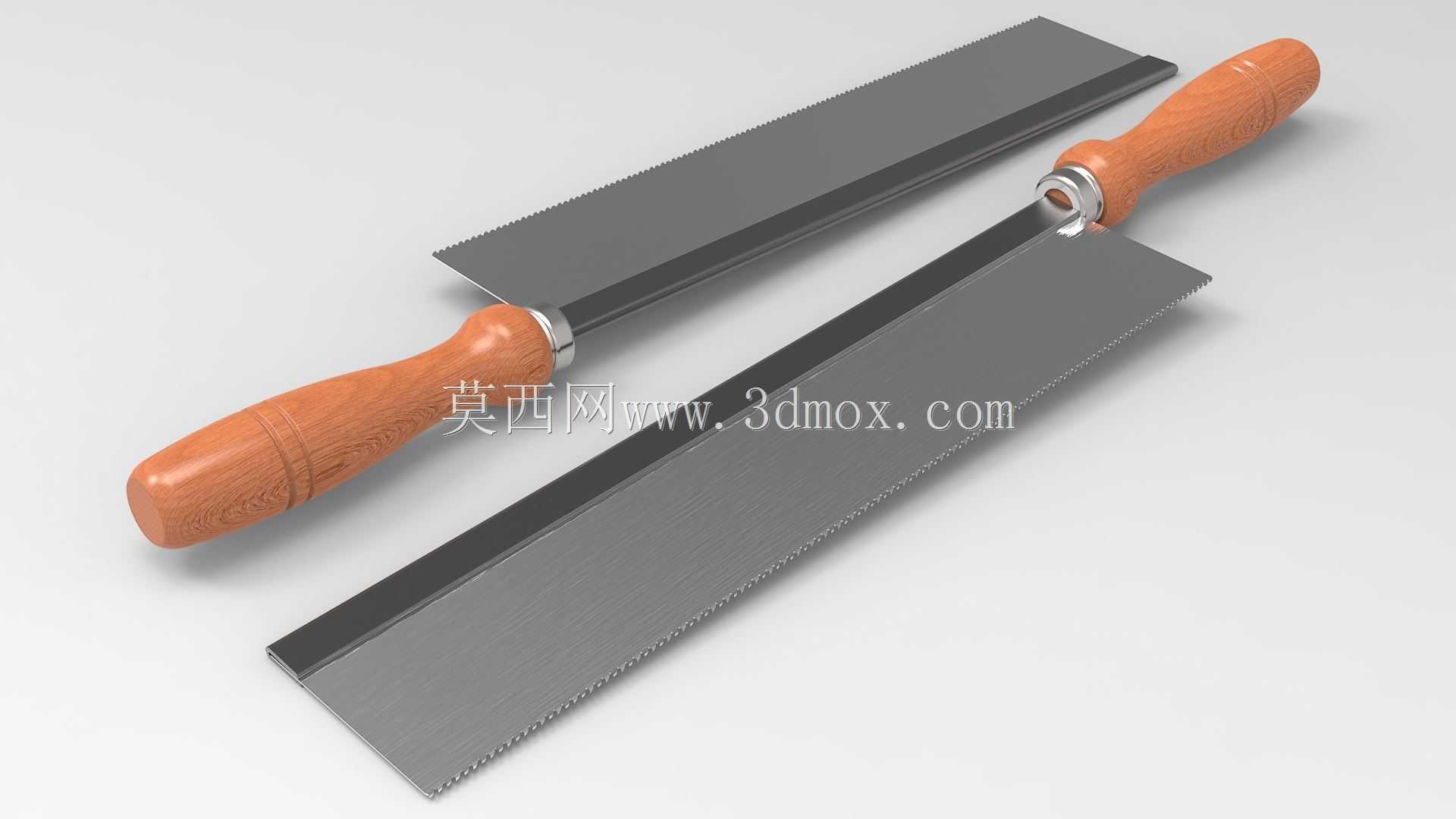

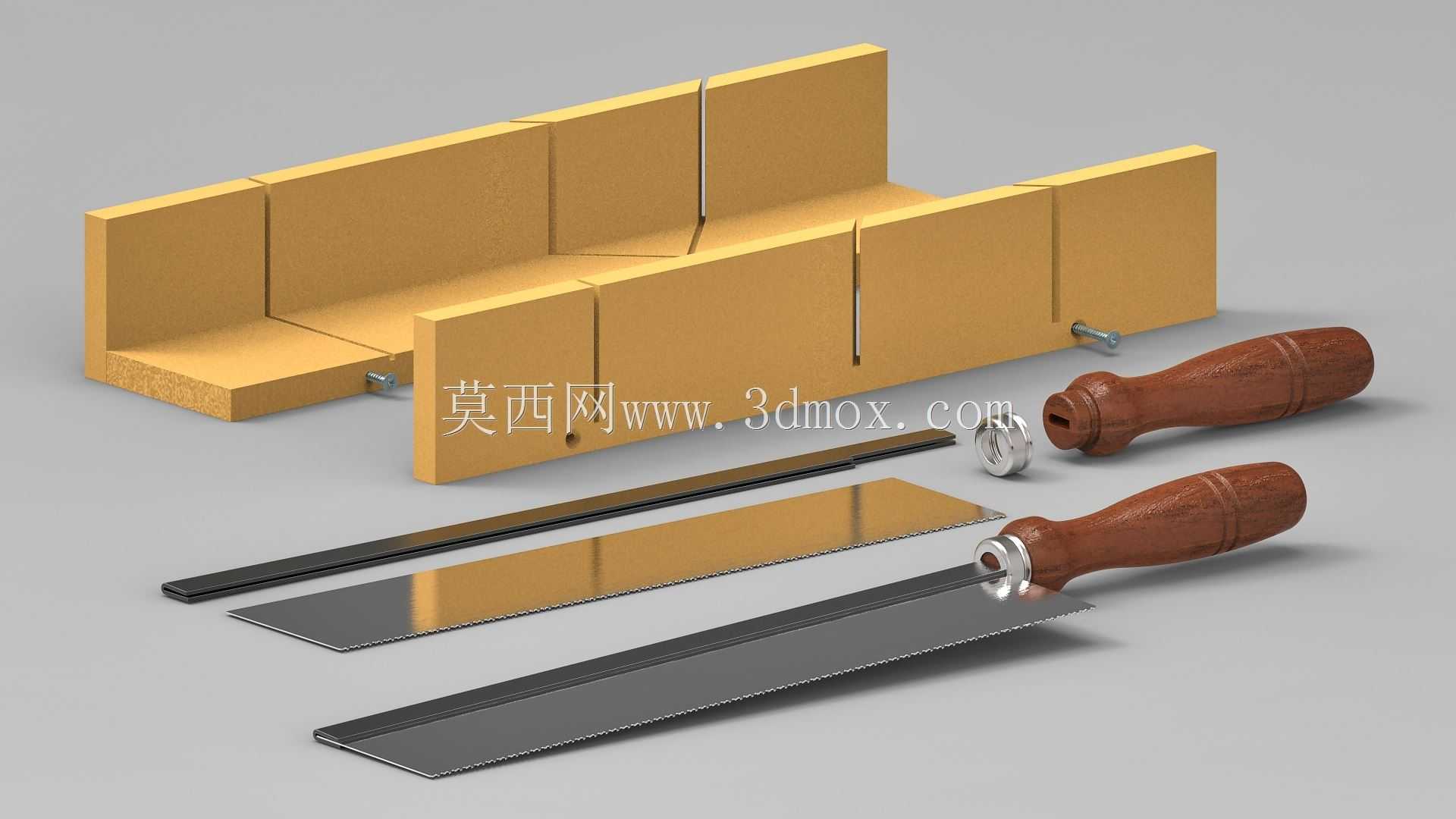

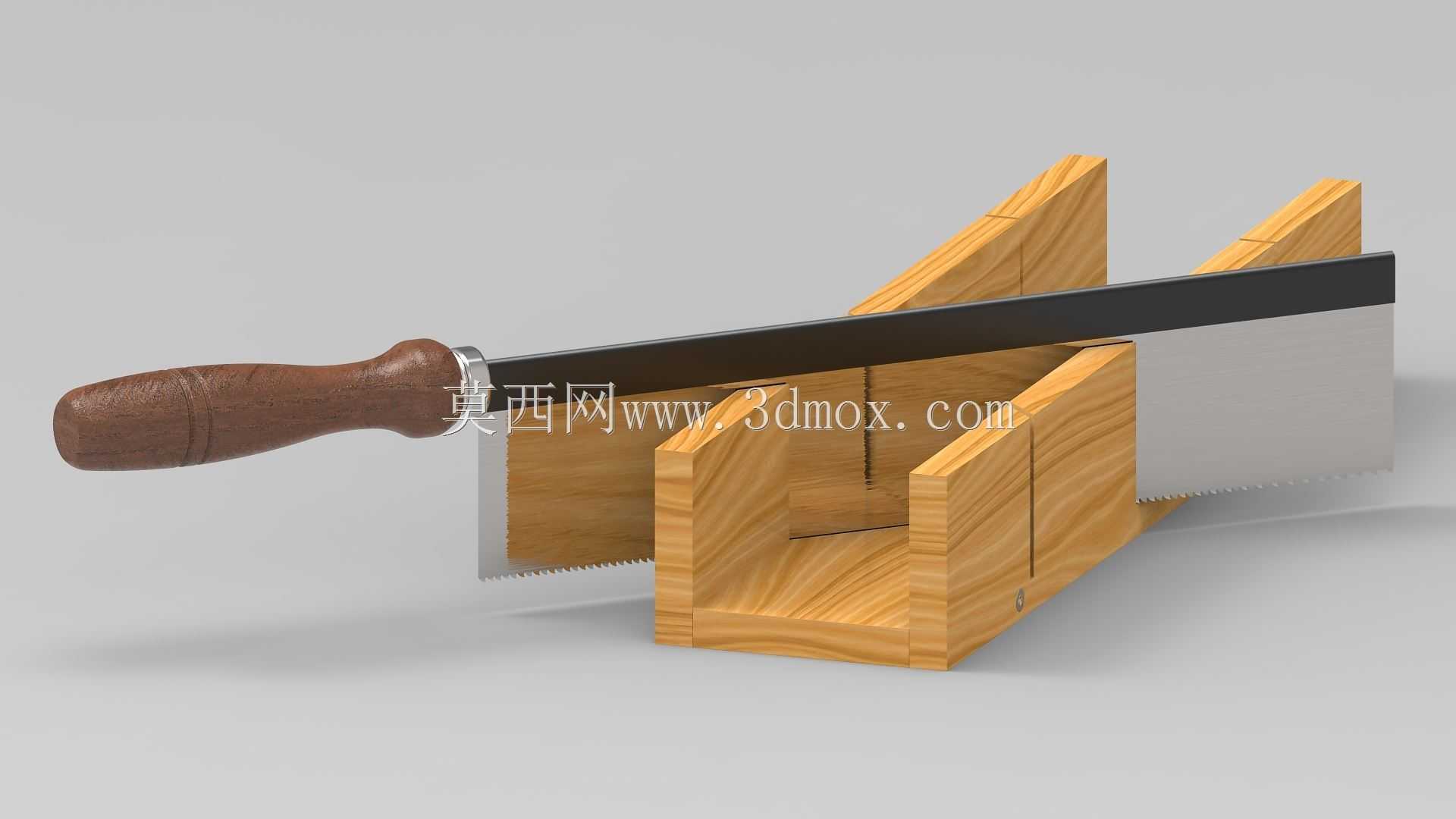

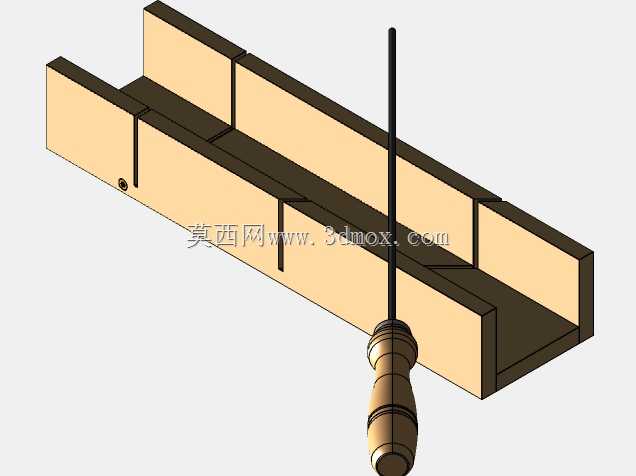

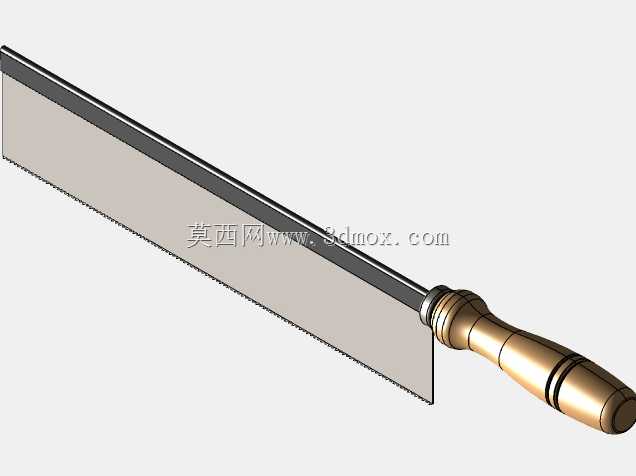

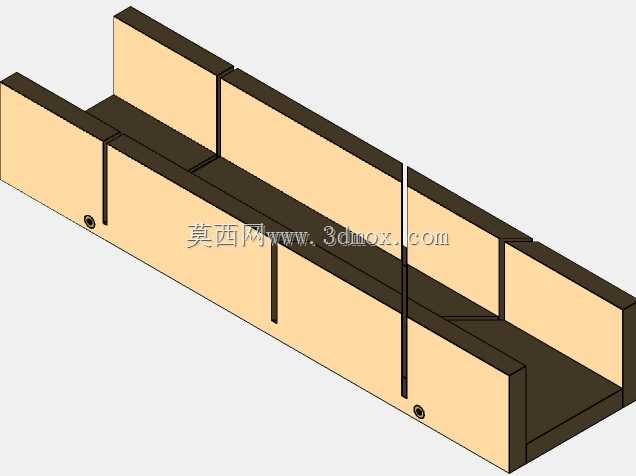

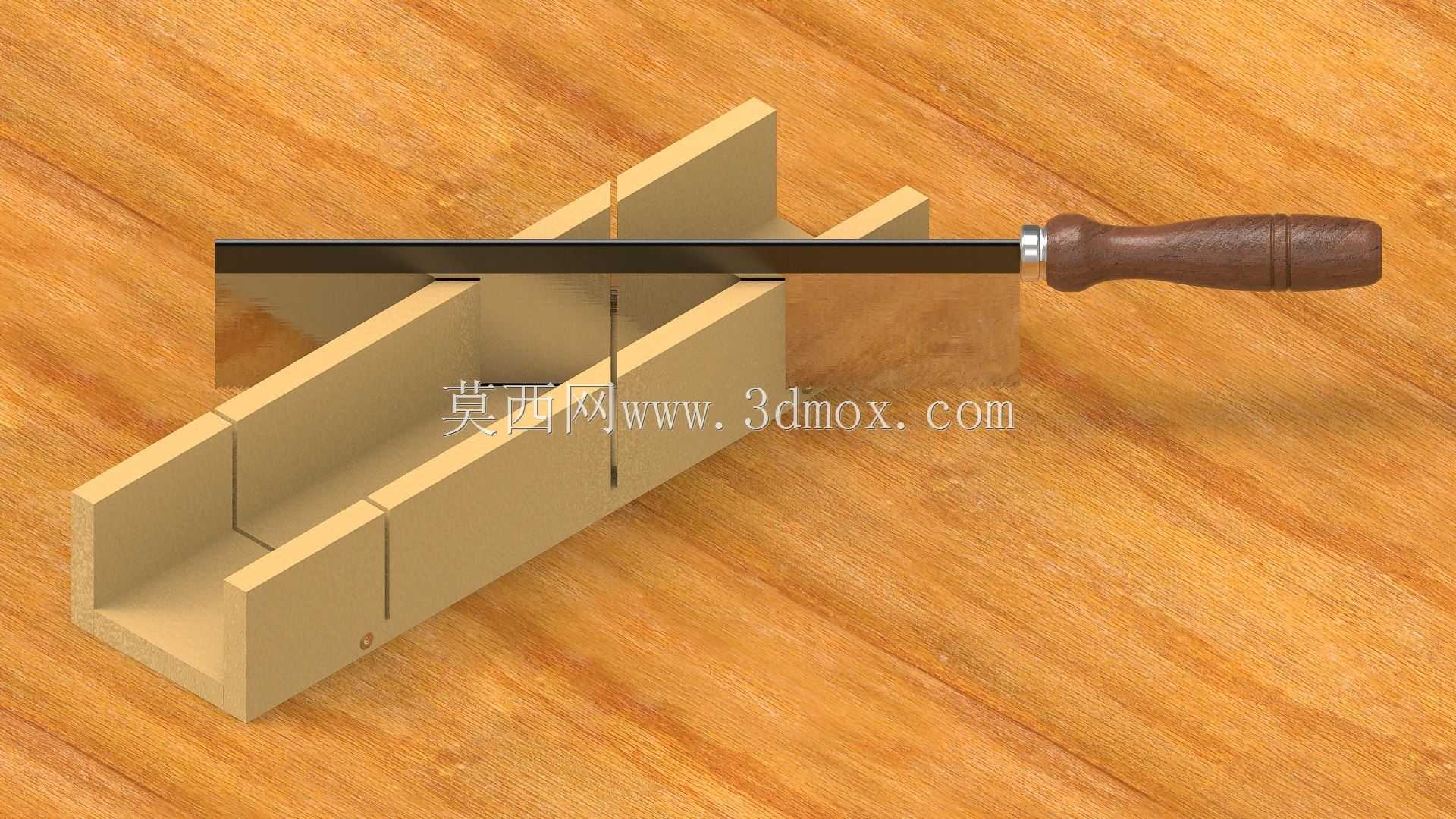

这套锯切定位辅具主要面向小件木料的精准锯切作业场景，常见于手工木作工坊、家装现场木作加工、模型制作工作室等需要对小型木方进行定角度、定尺寸截断的作业环节，能有效解决手持手锯锯切时容易出现切口歪斜、角度偏差、锯缝跑偏的常见问题，大幅降低手工锯切的操作门槛，提升小件木料加工的精度一致性。整套结构包含定位槽座与配套手锯两部分，其中定位槽座采用三块实木板材拼接成型，选材优先考虑山毛榉这类硬度适中、不易变形、耐磨性能较好的硬木材质，长期受锯条摩擦也不易出现槽口崩缺的问题，能保证较长的使用寿命。槽座的核心结构为90度直角定位槽，槽体宽度适配常规小型手锯的锯条厚度，作业时将待切割的木方嵌入槽内，依靠槽体的两个垂直侧壁对木料进行限位，同时槽体的导向边为锯条提供平直的行走基准，操作人员无需额外标记复杂的导向线，只需将锯条贴紧槽体的导向边推进，就能保证锯切面与木料基准面保持垂直，避免出现斜口、锯偏的问题。从结构设计逻辑来看，槽座的拼接处采用直角榫接配合木工胶粘接固定，没有额外的金属紧固件外露，避免锯切过程中锯条意外触碰金属件造成崩齿，同时槽体的边角做了小圆角过渡处理，减少作业过程中尖锐边角磕碰划伤的风险。手锯部分采用传统的背锯结构，锯背设置刚性加强筋来保证锯条平直度，避免锯切过程中锯条受力变形出现锯缝弯曲，木质手柄按照人手握持的力学特性做了弧面贴合设计，长时间握持作业也不易产生明显的疲劳感。在安装与使用边界上，这套辅具无需额外固定在工作台面，单人手持即可完成操作，整体尺寸适配长度300mm以内的小型木方截断作业，槽体的导向间隙控制在0.2mm以内，既保证锯条能顺畅滑动，又不会因为间隙过大导致锯条偏移，锯切后的端面平面度可以控制在0.1mm/100mm以内，能够满足多数木工作业中对小件木料截断的精度要求，不需要后续额外的端面打磨找平工序。实际作业中，这套辅具还可以根据加工需求搭配不同齿距的手锯使用，既可以加工硬木类木料，也能对软木、塑料类小型型材进行精准截断，适用场景覆盖了从手工DIY到专业木作加工的多类小件锯切需求，结构简单可靠，没有复杂的活动部件，日常维护只需要定期清理槽内残留的木屑，避免木屑堆积影响木料定位精度即可。
