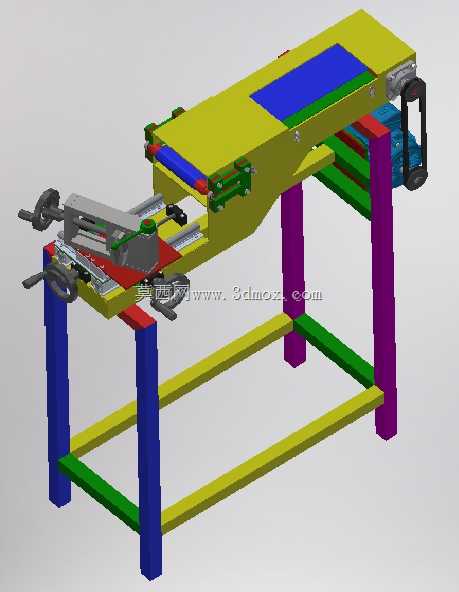

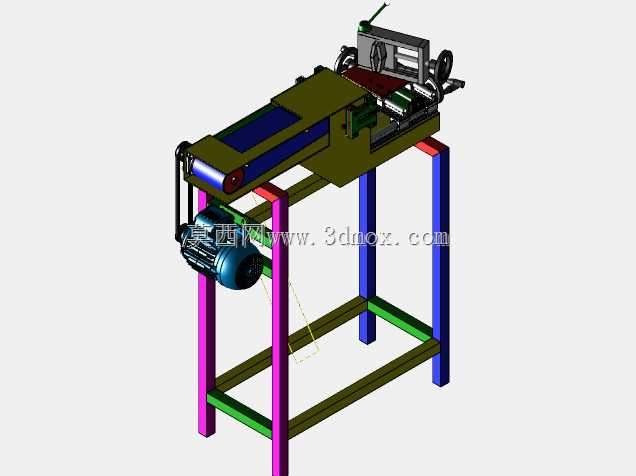

框架式双工位物料输送定位工作台结构

　　该结构主要应用于小型零部件加工、装配产线的物料中转与精准定位环节，可衔接上下料机械手、加工工位或检测工位，完成工件在不同工序间的平稳输送与位置校准，适配电子元器件、小型五金件、塑胶件等多类轻型工件的产线流转需求。从实际使用场景来看，这类架高式输送结构可避开地面管线、人员通行通道，充分利用车间垂直空间，同时架体下方预留的充足空间可布置气动管路、电气走线槽或废料收集装置，优化产线整体布局。设备核心功能包含两个独立的输送工位，可分别承接不同工序的工件输送，配合端部的手轮调节机构，可实现输送面的横向位置微调与工件夹紧定位，手轮驱动的丝杠传动结构具备自锁特性，调整到位后不会因输送振动出现位置偏移，定位精度可满足多数轻型工件的装配、

　　检测公差要求。设计过程中优先采用方管焊接搭建主体机架，四根竖直支撑腿搭配上下两层横纵连接杆形成稳定的框架结构，支撑腿底部预留安装孔位，可通过膨胀螺栓与地面固定，也可加装脚轮实现工位的灵活移动，机架整体的抗扭、抗弯性能经过受力校核，满负载输送状态下机架形变量控制在0.2mm以内，不会影响输送与定位精度。输送部分采用平皮带作为承载载体，皮带下方设置光滑托板减少运行阻力，端部的张紧机构可快速调整皮带张紧度，避免长期运行出现打滑、跑偏问题。两侧的定位夹具采用可调式设计，可根据工件的外形尺寸调整夹持范围，适配不同规格的工件流转需求。外形尺寸方面，整体架体高度适配常规人工操作或机械手取料高度，工作台面长度可覆盖两个工位的操作空间，

　　宽度方向预留了夹具调节与手轮操作的余量，安装时仅需保证支撑腿安装面的平面度误差不超过1mm/m，即可保障设备运行的平稳性，无需额外做复杂的地基处理。结构上的彩色分块设计对应不同的功能模块，便于后期维护时快速识别部件，各运动副位置均预留了润滑注油孔，日常维护操作便捷。
