计算器外壳精密注塑成型模具结构

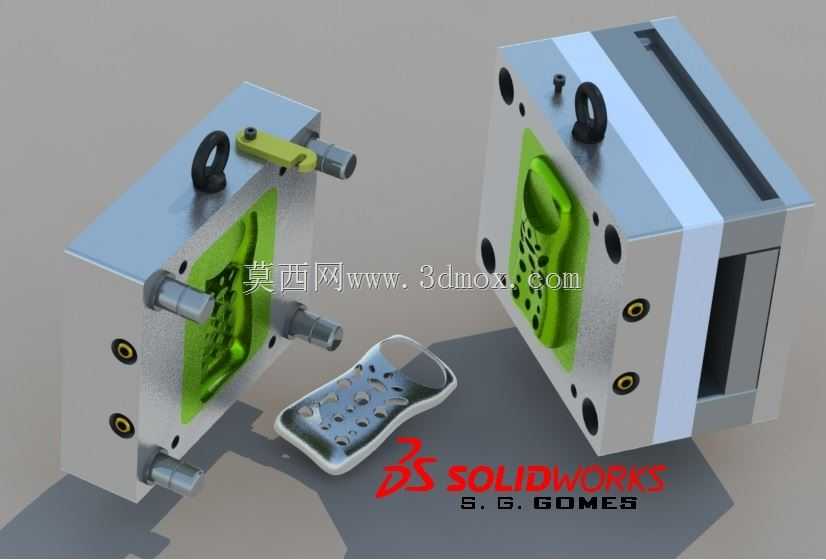

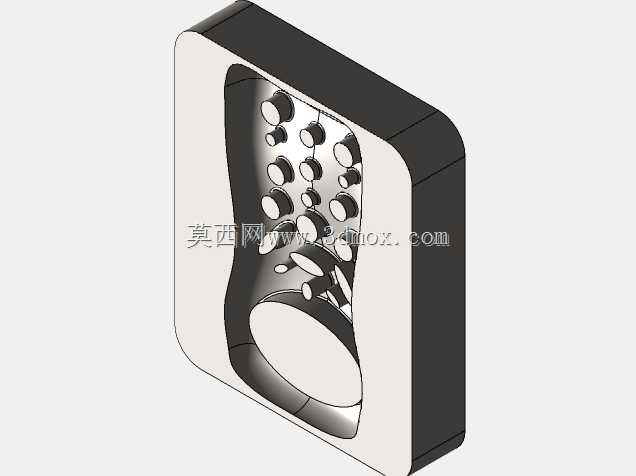

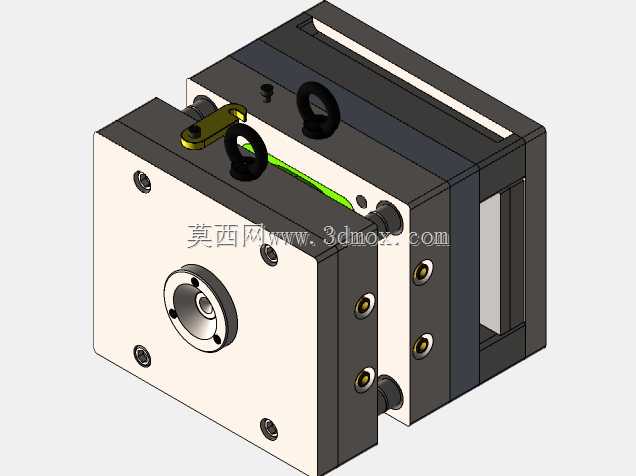

这套模具针对计算器类小型消费电子外壳的注塑生产需求设计，适配日常便携计算器的面壳成型工序，在小型电子配件量产场景中，这类模具直接决定了外壳件的成型精度、外观质量与生产节拍。从实际生产用途来看，该模具属于两板模结构，定模侧加工出对应计算器外壳外表面的型腔，型腔表面做了抛光处理，匹配计算器外壳需要的光滑外观要求，动模侧设置对应外壳内结构的型芯，集成了按键孔位、电池仓卡位、壳体加强筋的成型结构，合模后形成的封闭模腔可直接注入熔融塑料完成外壳一次成型，无需后续大量二次修整工序。设计过程中优先考虑了小型注塑件的成型缺陷规避，在型腔与型芯的对应位置设置了多组冷却水道，贴近成型面布置，可保证充模后塑料件均匀冷却，减少外壳翘曲、缩痕的出现概率，针对计算器外壳上密集的按键通孔结构，型芯上设置了精准的小型镶件，既方便加工时保证孔位精度，也能在长期生产出现磨损后单独更换镶件，降低模具维护成本。模具的导向结构采用四组导柱导套配合，分布在模架四个角位，合模时可保证型腔与型芯的对位精度控制在0.02mm以内，避免出现飞边、错模问题，侧面设置的锁紧块可在注塑充模时承受型腔内的熔融塑料压力，防止模架胀开导致制品壁厚超差。从安装边界来看，模架采用标准模架规格，可直接适配常用的100吨级卧式注塑机安装尺寸，定位圈、浇口套尺寸符合通用注塑机的接口标准，吊环孔设置在模架顶部两侧，方便模具吊装转运与上机安装，开模行程匹配计算器外壳的脱模距离，顶出结构采用顶针与推板结合的方式，针对计算器外壳的薄壁结构，顶针布置在壳体加强筋、孔位周边的受力位置，避免顶出时造成壳体发白、顶穿缺陷。模具的流道采用侧浇口进料，浇口位置设置在壳体侧边非外观面，成型后浇口残留易去除，不会影响计算器外壳的外观质量，排气槽开设在型腔末端的分型面上，可在充模时快速排出型腔内的空气，避免制品出现气泡、充模不满的问题。整套结构在满足计算器外壳成型精度要求的前提下，尽可能简化了模具结构，降低加工制造成本，适配中小批量电子配件的注塑生产需求，对于同类型小型薄壁塑料壳体的模具设计也有实际参考价值，设计时充分考虑了生产中的操作便利性，模具的各连接部件均采用标准件，日常维护时可快速更换易损配件，减少停机维护时间。
