塑料托盘EPS注塑模具结构设计

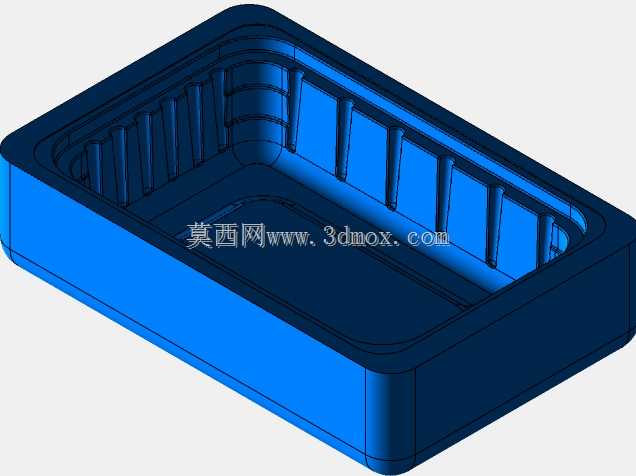

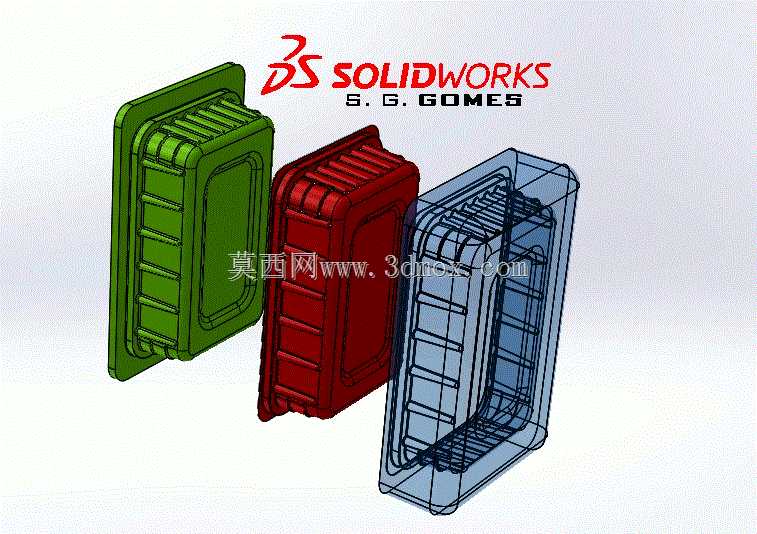

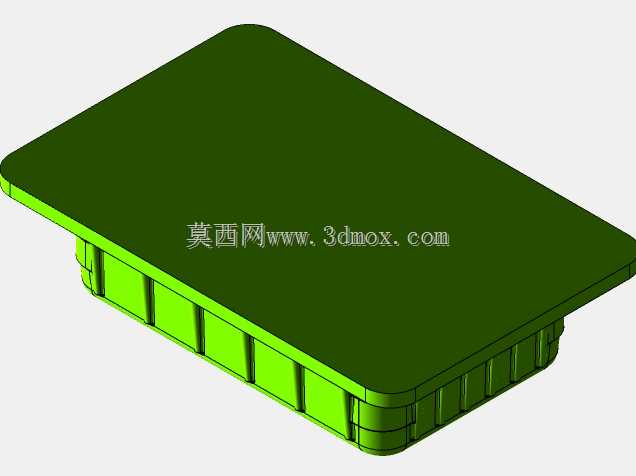

这套塑料托盘成型模具，主要面向快消品仓储、生鲜冷链周转、工业零部件转运场景的EPS托盘批量生产需求，适配卧式注塑机的安装接口，模架采用标准龙记模坯基准，整体安装边界控制在1200mm*800mm*750mm范围内，可直接适配300T-450T锁模力规格的常规注塑设备，无需额外修改设备拉杆间距与模板螺孔位置。从成型逻辑来看，模具采用一模一腔的布局设计，针对EPS材料发泡倍率稳定、成型收缩率波动小的特性，分型面设置在托盘边缘的加强筋外侧，避免飞边产生在托盘与货物接触的承载面上，减少后续披锋修整的人工成本。冷却回路采用随形排布设计，顺着托盘的格栅加强筋走向布置直径12mm的水冷通道，进出水接头设置在模具非操作侧，避免与机械手取件路径产生干涉，冷却时长可控制在25秒以内，匹配常规注塑周期的节拍要求。顶出结构采用顶块+顶针组合的方式，在托盘底部的受力筋位置布置矩形顶块，平面区域布置直径8mm的圆顶针，顶出行程设置为180mm，保证成型后的托盘可以完全脱离型芯，不会出现顶白、顶穿的缺陷，同时顶杆的固定端采用止转销定位，避免长期生产后顶杆转动刮伤产品表面。浇注系统采用热流道点浇口进料，浇口位置设置在托盘中心的非外观面，熔融的EPS材料可以通过放射状的流道均匀填充到型腔各个位置，填充过程中气体可以通过分型面的排气槽顺利排出，避免产品边缘出现缺胶、烧焦的问题。导向结构采用四个直径50mm的导柱配合自润滑导套，导柱长度高出型芯表面30mm，合模过程中可以提前定位，避免型芯型腔错位碰模，同时在模具的四个角设置了零度定位块，长期生产的合模精度可以控制在0.02mm以内，保证托盘的尺寸一致性满足周转堆叠的要求。模具的成型零件采用预硬P20钢材，型腔表面做了抛光处理，表面粗糙度达到Ra0.8，既可以保证EPS材料顺利充模，也能减少脱模阻力，型芯部分的加强筋槽采用数控铣削一次加工成型，筋位厚度均匀控制在2.5mm，避免成型过程中出现缩痕，托盘边缘的堆叠定位凸台尺寸公差控制在±0.1mm，保证空托盘堆叠时可以顺利对位，不会出现滑垛的问题。针对EPS材料成型时容易产生气体的特性，在型腔的填充末端设置了深度0.02mm的排气槽，槽宽8mm，直接连通模具外部，避免气体在型腔内积聚造成产品内部空洞。这套模具在设计时还预留了后续改装抽芯结构的安装位，如果后续需要生产带侧卡扣的托盘款式，不需要重新加工模架，只需要增加侧抽芯组件即可完成适配，降低了后续产品迭代的改造成本。
