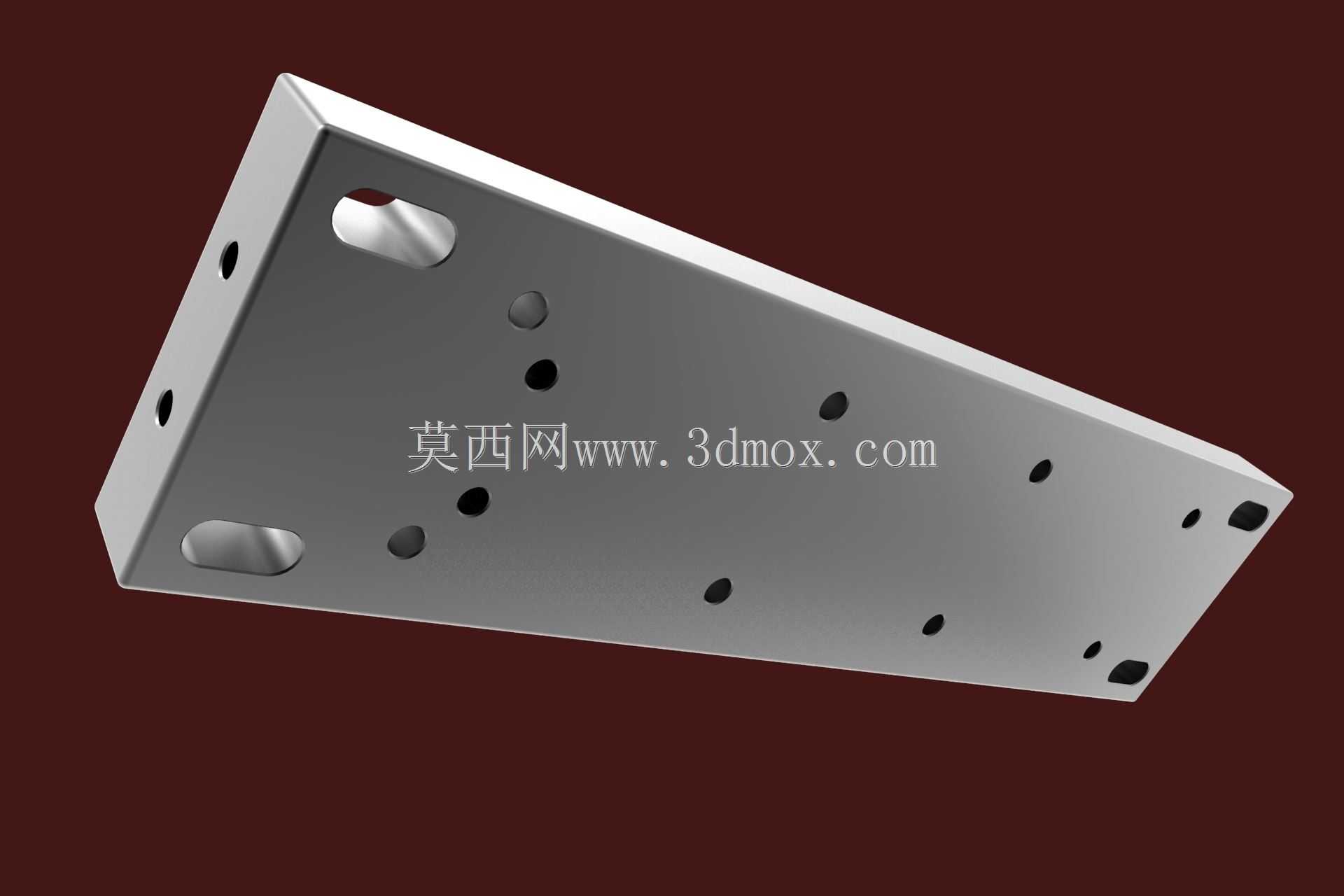

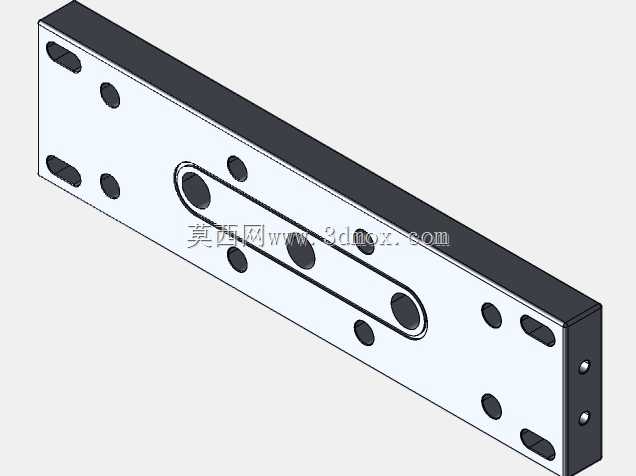

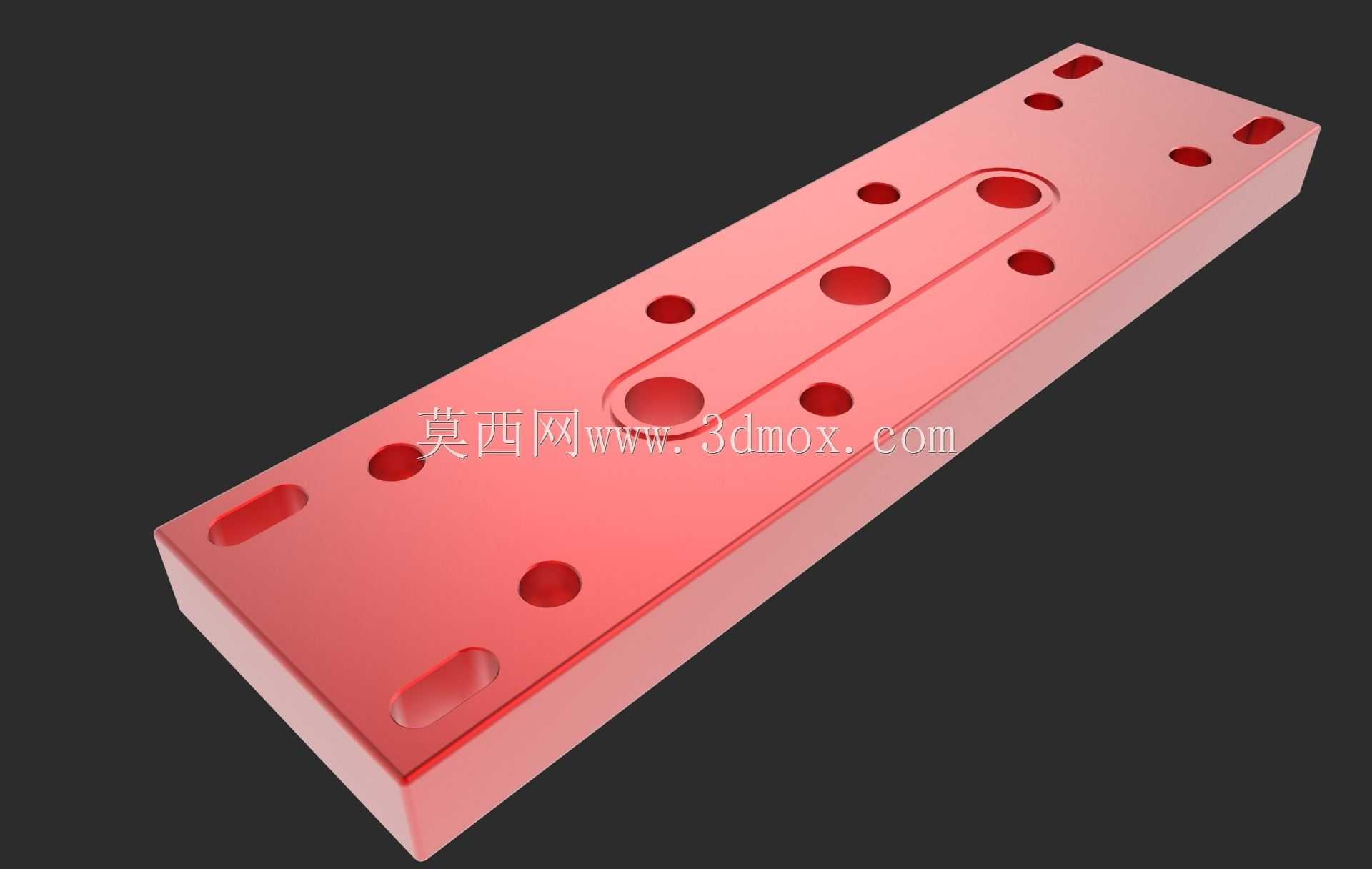

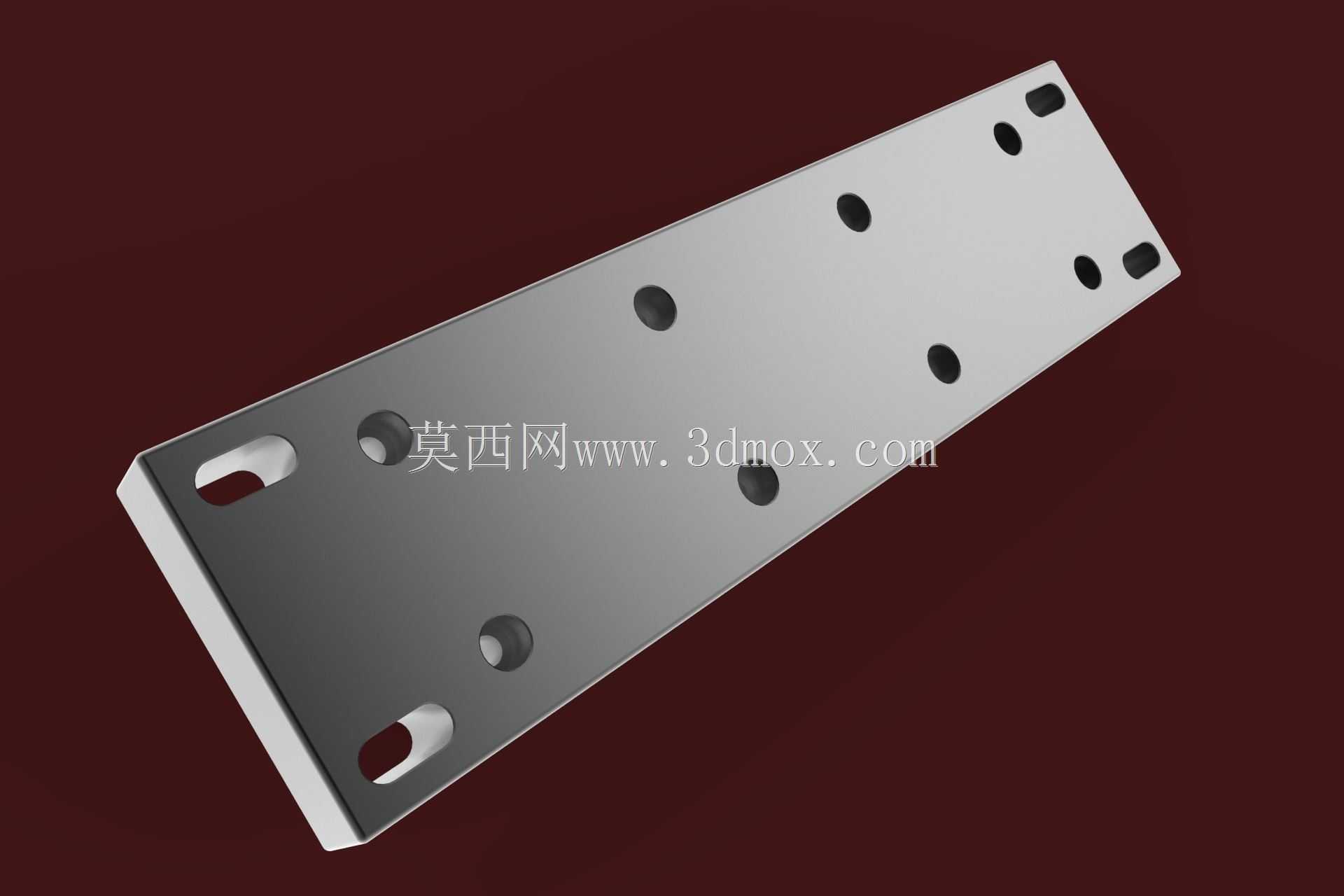

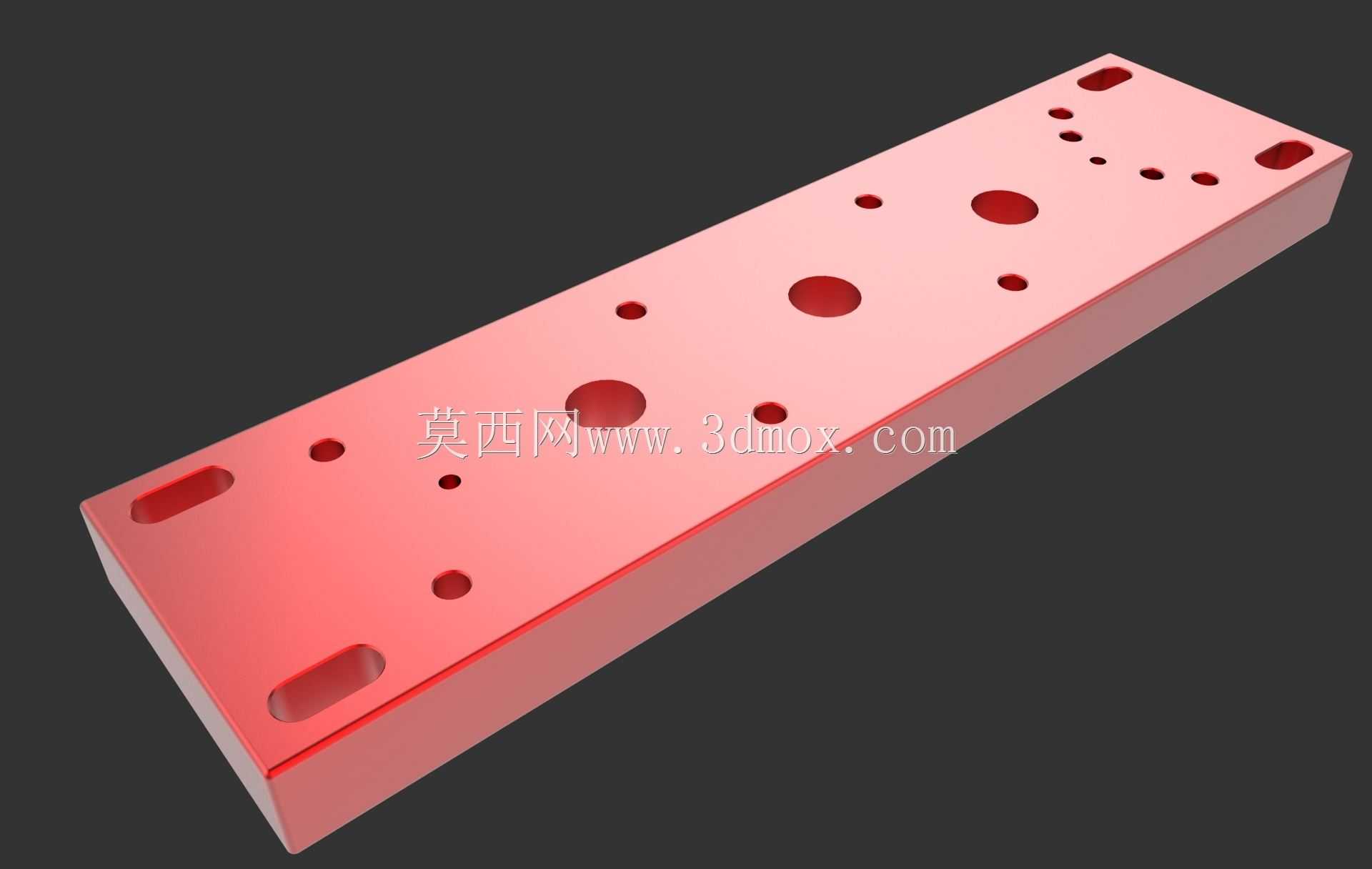

马佐尼Stur3香皂模具下底板结构

在日化洗护产品的量产成型环节，香皂生产模具的核心结构件直接决定了皂体成型精度与生产线连续运行的稳定性，这款适配Mazzoni Stur3型85克香皂生产设备的下模底板，是整套成型模具的基准承载部件。从实际产线应用来看，该底板安装于皂体压制成型工位的模架下层，承担合模时的承压基准、型腔内皂料成型的底部支撑、脱模时的顶出导向三类核心作用，日常生产中需要承受周期性的合模压应力、皂料挤压的侧向力，以及脱模机构往复动作的摩擦损耗，因此结构设计上优先保障刚性与安装精度的长期保持。

设计阶段首先明确了安装边界，底板整体为长条形矩形板件结构，所有安装孔位的位置度公差严格匹配对应型号设备的模架安装基准，其中沿板件长度方向排布的多组通孔分为两类：直径较大的圆孔为合模定位销的配合孔，与上模的定位销采用小间隙配合，保障每次合模时上下模的型腔对齐精度，避免皂体出现飞边、缺料等成型缺陷；直径较小的圆孔为模架固定螺栓的过孔，孔位周边做了沉头处理，避免螺栓头突出板件表面影响合模平面度。板件中部开设的长圆形通槽为顶出机构的让位槽，槽体的宽度与长度尺寸完全匹配顶出板的运动行程，既给顶出动作留出足够活动空间，也能限制顶出板的横向窜动，保障顶出时皂体受力均匀，不会出现顶出变形、粘模的问题。板件边缘开设的长圆形沉槽为安装调节槽，可在模架装配时微调底板的横向位置，补偿模架加工带来的累积误差，降低装配难度。

板件的成型工作面做了平整化处理，表面粗糙度控制在合理区间，既保障皂体成型后底面的光滑度，也能减少脱模时的摩擦阻力，降低粘模概率。材料选用上适配合金硬脑膜喷剂的表面处理工艺，在基材表面形成耐磨耐腐的保护层，可长期抵御皂料中的碱性成分腐蚀，同时耐受生产过程中反复的摩擦与压力冲击，延长部件的更换周期，减少产线停机维护的频次。

从结构设计的合理性来看，该底板没有多余的冗余结构，所有孔位与槽体的设置都服务于实际生产的功能需求，孔位排布避开了应力集中区域，保障板件在长期承压状态下不会出现变形翘曲。在三维建模过程中，所有安装孔的位置、槽体的轮廓尺寸都严格按照设备的实际安装尺寸绘制，可直接用于后续的工程图生成、加工编程，也可作为同类型香皂模具设计的参考基准，帮助结构设计人员快速完成模架核心部件的选型与适配，缩短模具开发的周期。对于日化生产设备的维护人员而言，该模型也可作为备件加工的参照，准确还原原有部件的安装尺寸与功能结构，保障备件更换后设备能快速恢复正常生产状态，避免因备件尺寸偏差导致的产线故障。
