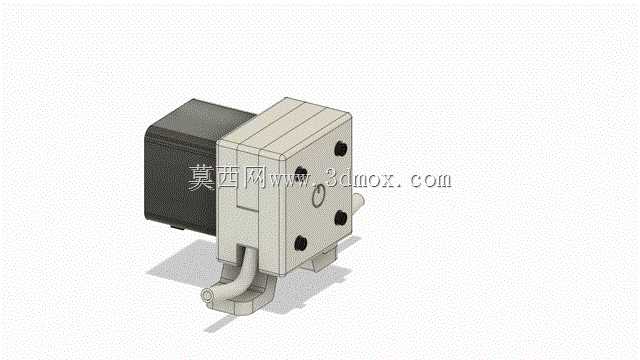

适配NEM17电机的小型精准蠕动泵结构

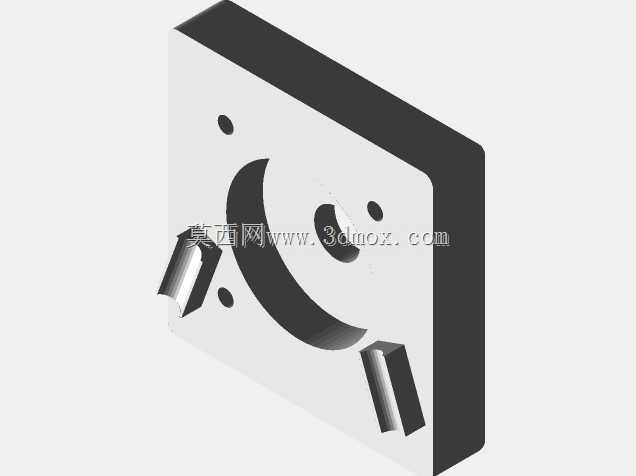

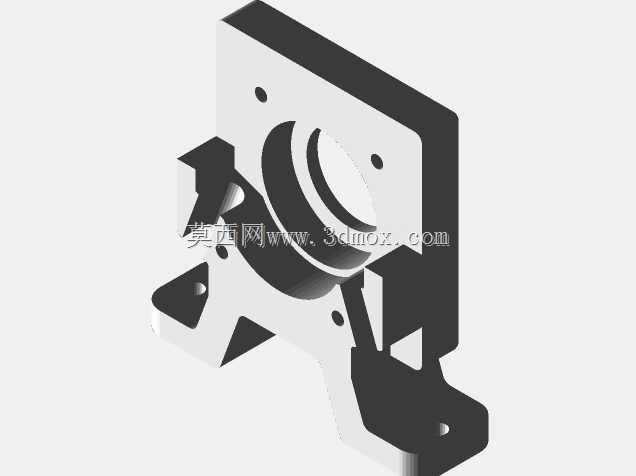

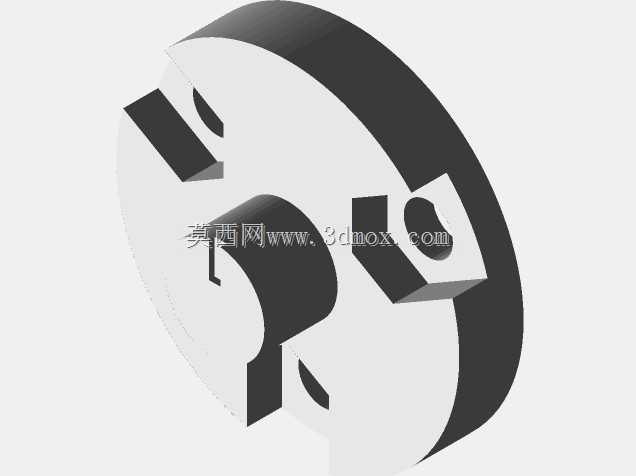

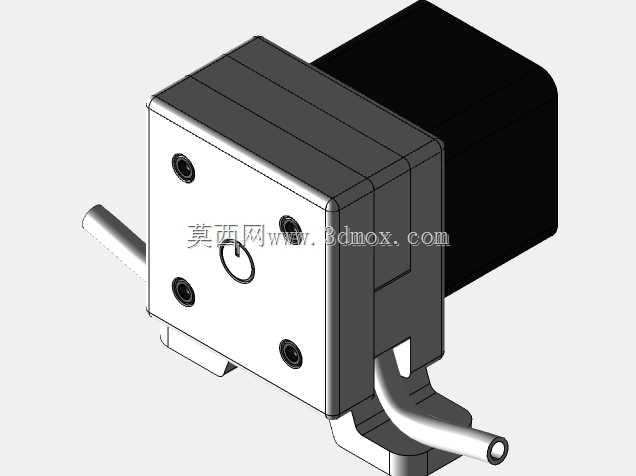

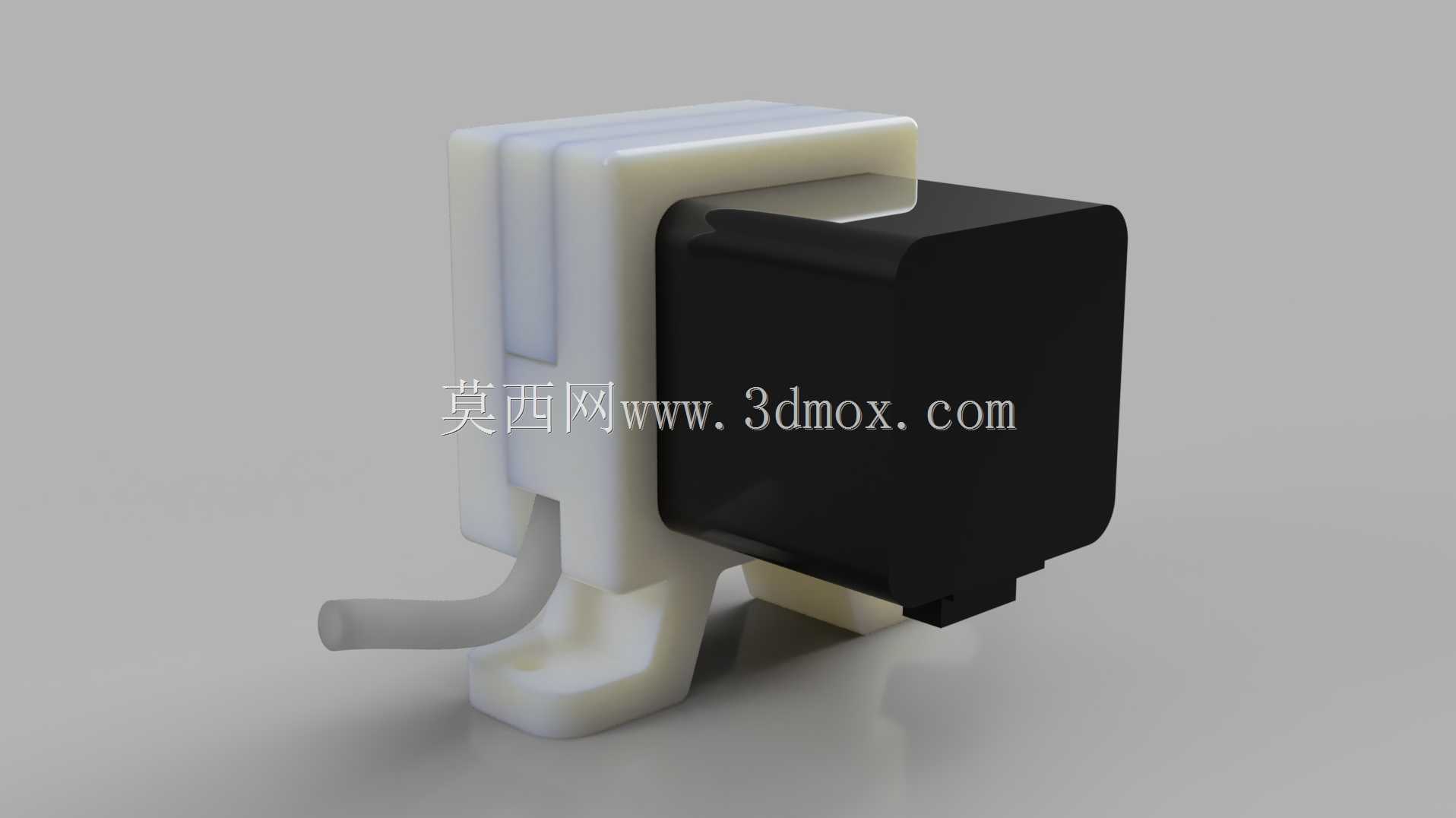

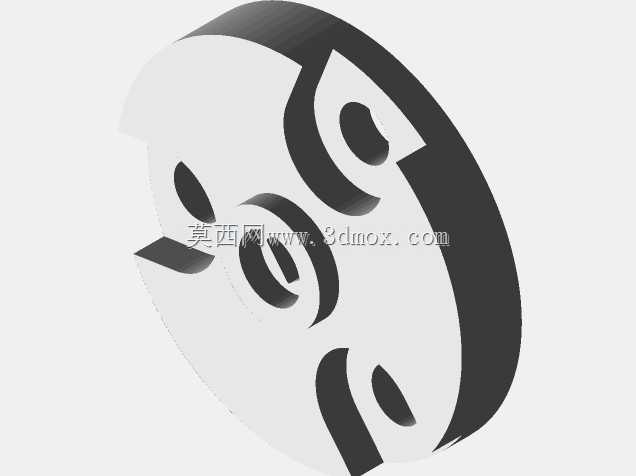

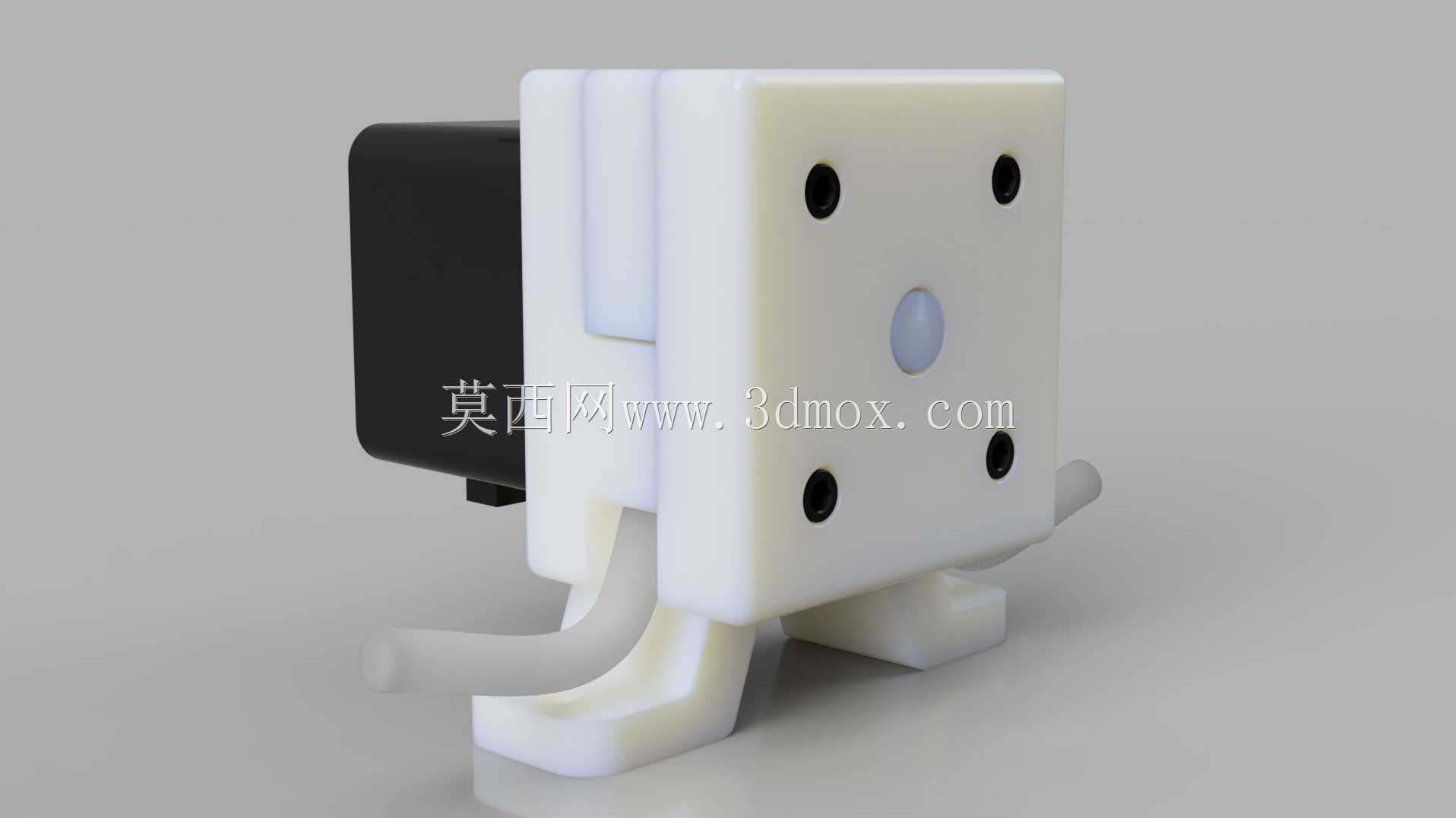

这款蠕动泵的核心设计逻辑，是依托成熟的NEM17步进电机安装接口做集成化适配，把泵头的传动、挤压、管路固定结构全部整合在电机输出端的安装面上，不需要额外搭建复杂的传动支架，整套结构的安装边界完全贴合NEM17电机的端面尺寸，安装孔位直接对应电机端盖的标准螺孔，装配时只需要将泵体定位后拧入对应紧固件即可完成主体组装，不需要额外做同轴度校准，大幅降低了小流量流体输送单元的集成门槛。从实际应用场景来看，这类小体积蠕动泵的适配范围非常明确，首先是实验室小型测试台架的微量试剂加注，比如化学实验中的滴定试剂输送、生物检测样本的定量移取，依靠蠕动泵流体只接触管路、不接触泵体结构的特性，完全避免了流体对泵体的腐蚀，也杜绝了不同试剂之间的交叉污染；其次是小型自动化设备的润滑系统供油，比如小型3D打印机的导轨润滑、桌面级非标设备的运动部件微量注油，不需要搭建复杂的油路，只需要把硅胶管一端置入润滑油容器，另一端对准润滑点，就可以实现精准的定量供油，不会出现传统滴油结构油量不可控、油污污染设备台面的问题；另外也可以用于小型盆栽的自动浇水系统，通过控制步进电机的转动圈数和转速，就能精准控制每次的浇水量，避免人工浇水过多烂根或者水量不足的问题。结构设计上，泵头的挤压轮采用标准滚珠轴承作为滚动接触件，挤压硅胶管的时候是滚动摩擦而非滑动摩擦，一方面大幅降低了硅胶管的磨损速度，延长管路的更换周期，另一方面也减小了电机的驱动负载，不需要搭配大扭矩的电机就能稳定运行，整套结构用到的紧固件都是通用标准件，包括DIN912内六角圆柱头螺钉、M3和M4规格的六角螺母，采购替换非常方便，不需要定制特殊规格的紧固件。管路采用6x4mm规格的硅胶管，这种尺寸的硅胶管刚好适配泵头的挤压行程，既不会因为管壁过薄导致挤压后回弹不足、流量精度下降，也不会因为管壁过厚导致挤压阻力过大、电机丢步。流体输送的精度控制完全依托步进电机的步进角特性，通过控制脉冲数量就能精准控制挤压轮的转动角度，从而实现微升级别的流体加注精度，不需要额外加装流量传感器做闭环反馈，就能满足大多数小流量场景的精度要求，大幅降低了整套流体输送单元的成本。泵体的结构件做了最小化的壁厚设计，在保证安装强度、挤压过程中不会出现结构形变的前提下，尽可能压缩整体体积，让整套泵加电机的总长度控制在很小的范围内，可以直接集成在空间非常紧凑的桌面级设备内部，不会占用过多的安装空间。管路的进出口位置做了导向固定结构，硅胶管穿入后不会因为挤压轮的拉扯出现移位，也不会因为管路弯折导致流体通路堵死，保证长时间运行的稳定性。
