三英寸锻造阀体C形夹紧工具结构

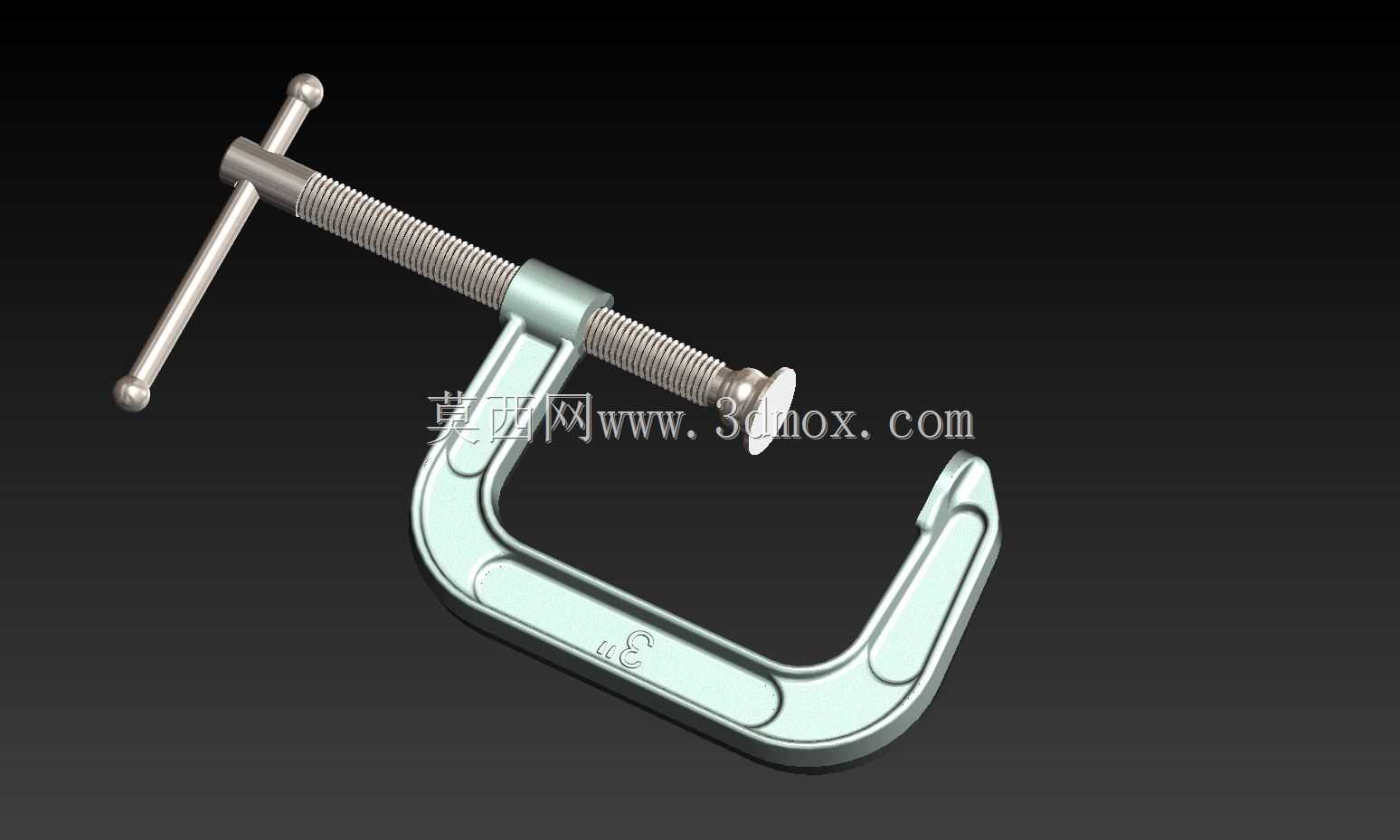

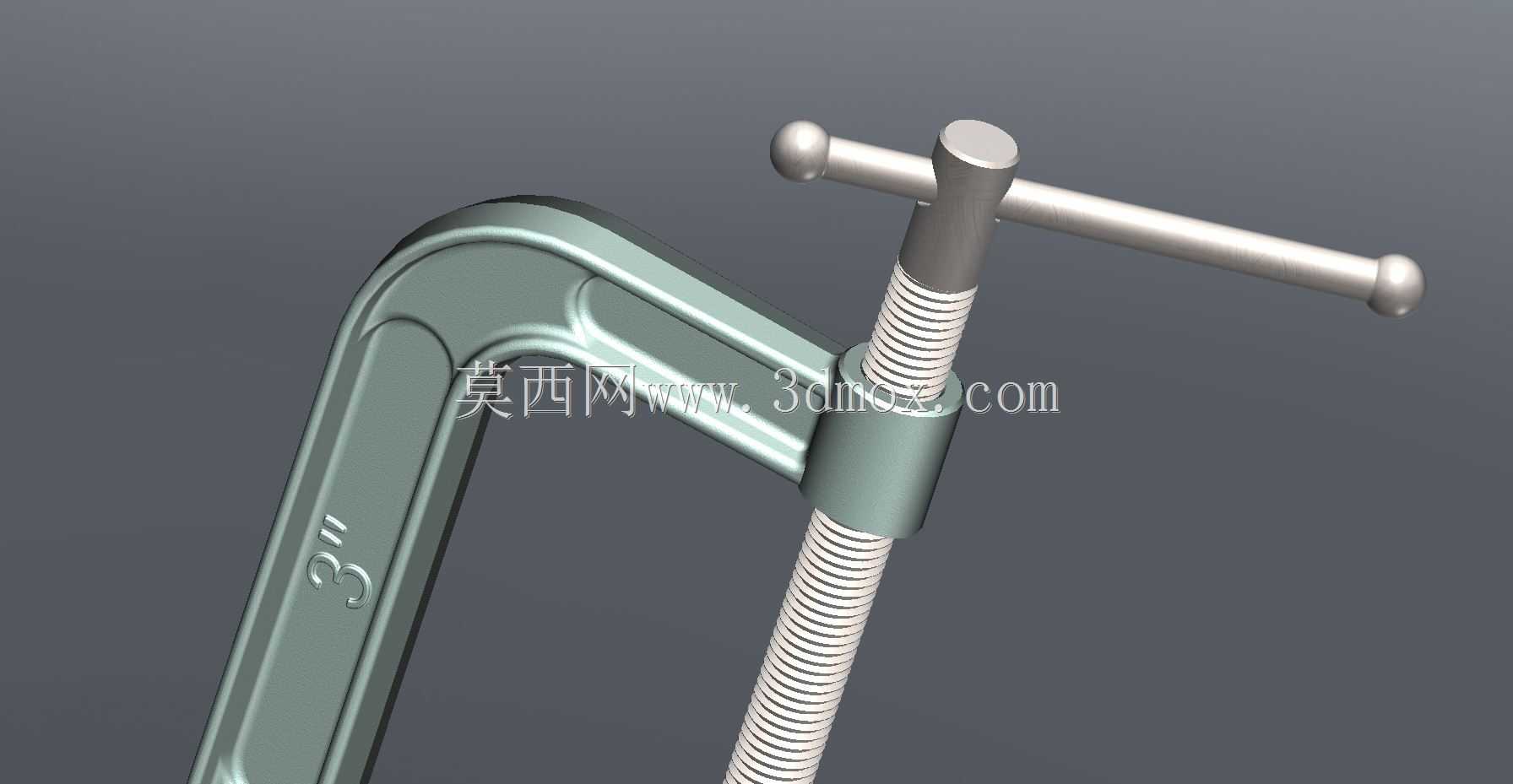

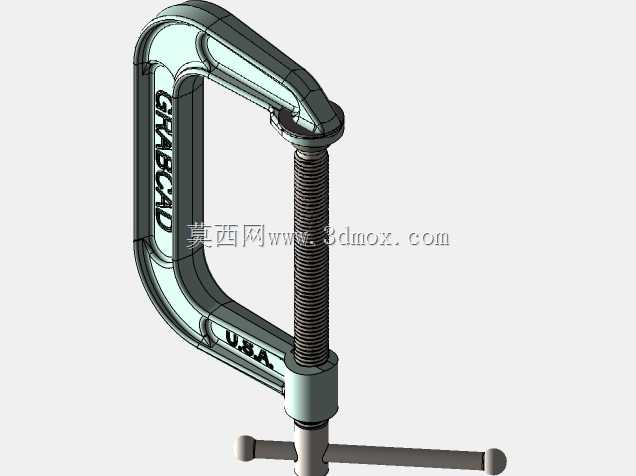

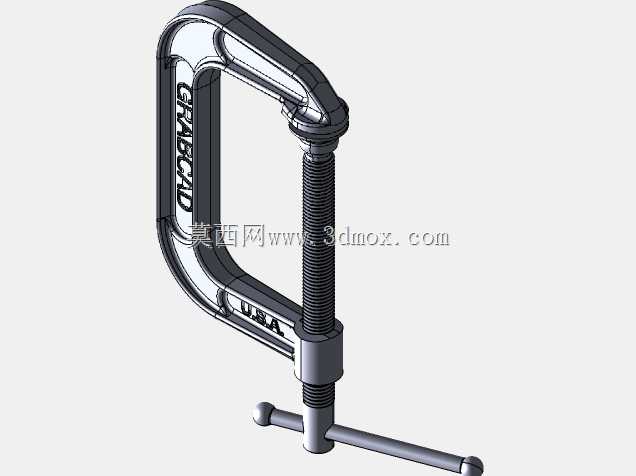

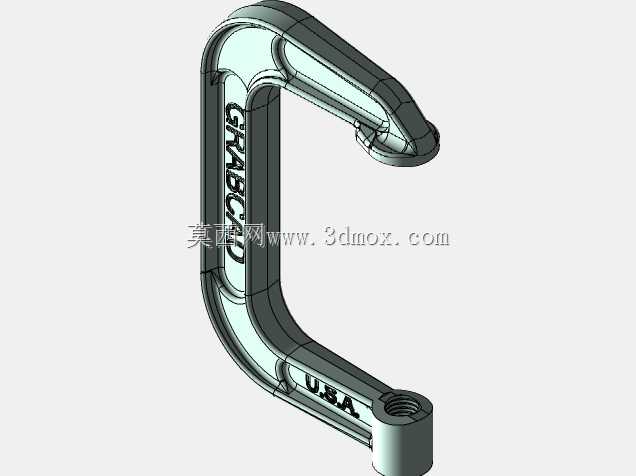

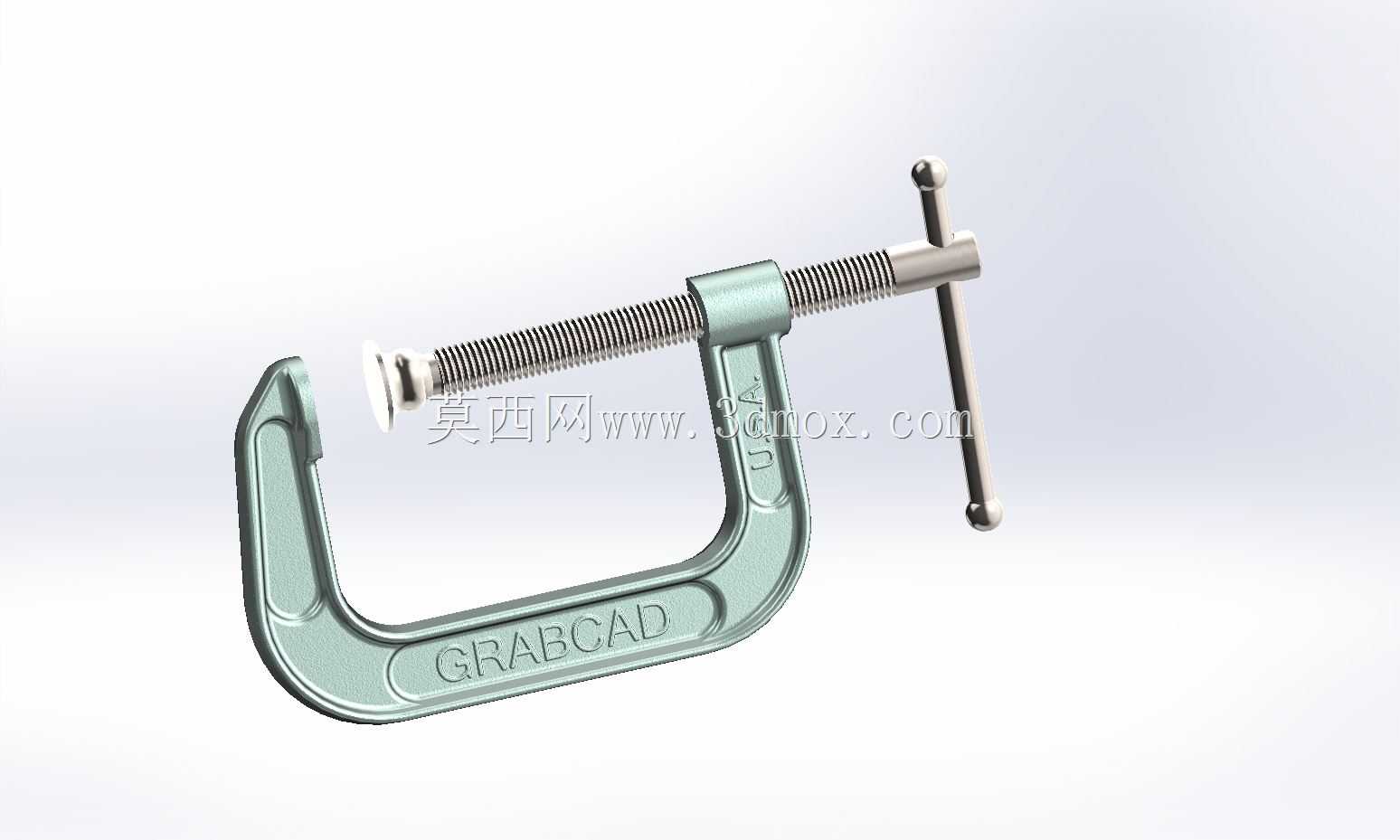

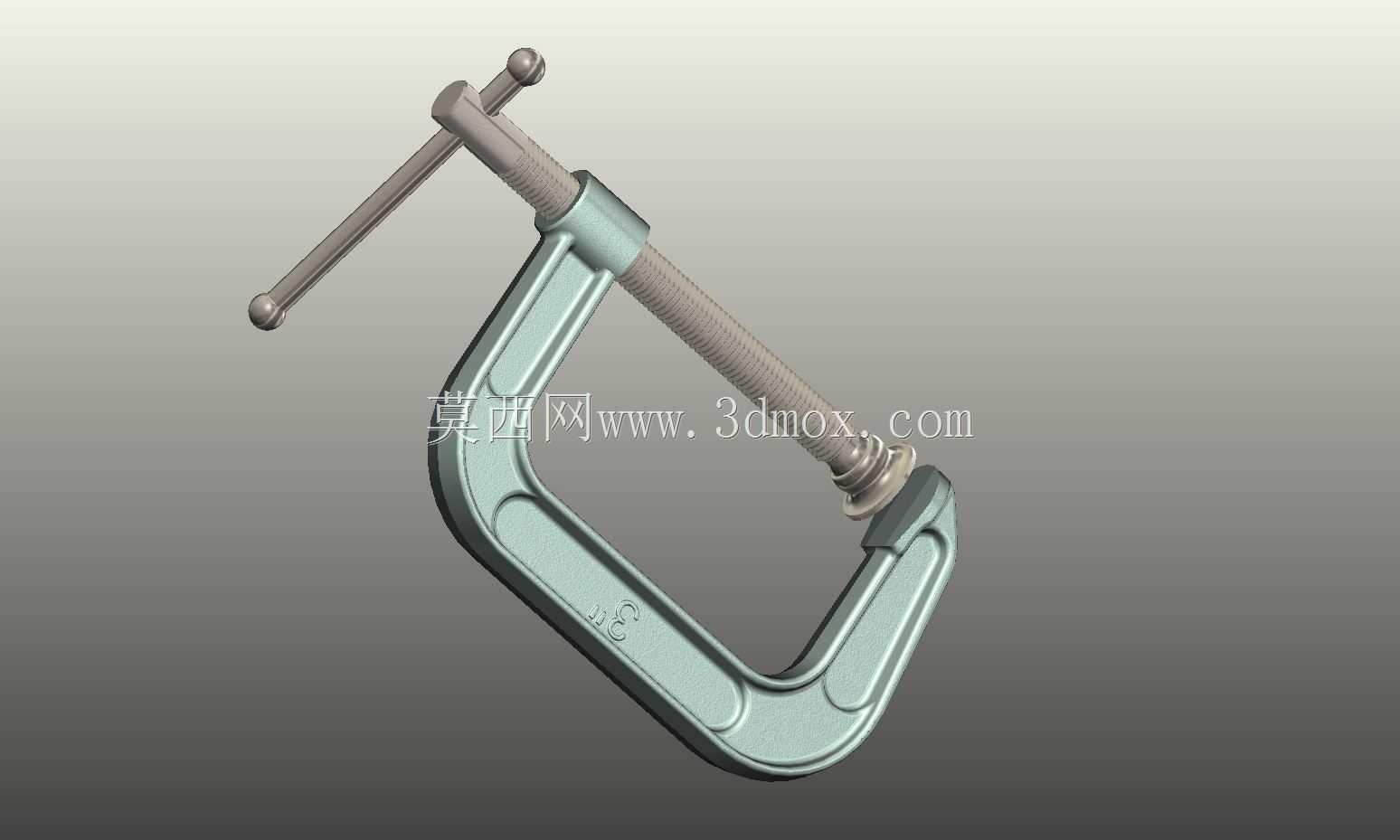

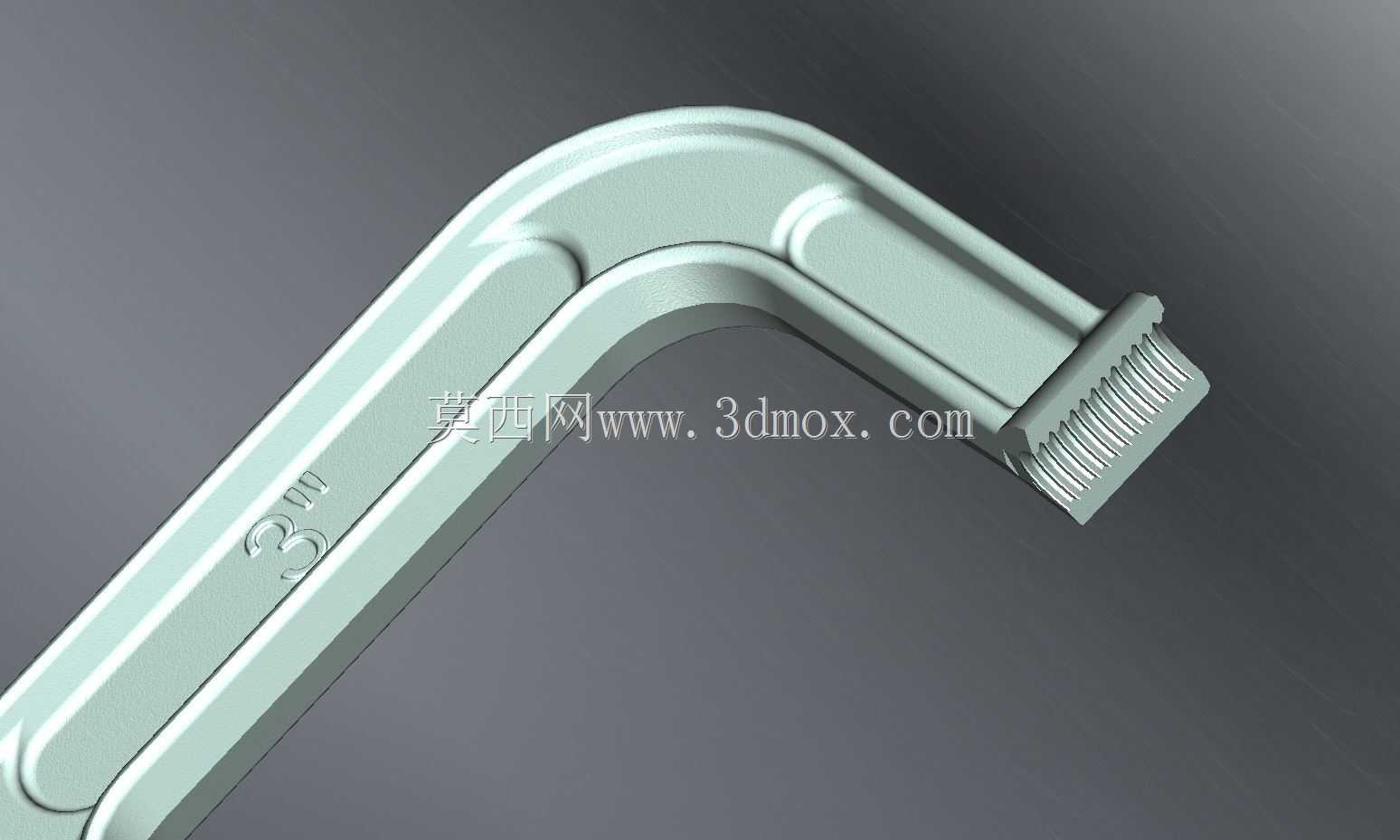

在日常机加工工位、小型构件装配场景、木工粘接固定作业、钣金临时定位工序中，这类C形夹紧工具是一线操作工位出镜率极高的手动工装，没有复杂的动力配套，纯机械螺纹传动结构就能提供稳定持续的夹紧力，适配多类零散工件的临时固定需求。这款三英寸规格的C形夹采用锻造阀体结构，C形架体为整体锻造成型，相比铸造或冲压焊接的架体，锻造工艺带来的纤维连续金相结构能让架体在承受大夹紧力时避免应力集中开裂，架体开口深度与开口行程匹配三英寸的夹持范围，足够覆盖常规小型零件的夹持厚度需求，架体上的加强筋沿受力方向分布，在不额外增加整体重量的前提下提升架体的抗弯强度，避免长期受力后架体出现张口变形。传动部分采用梯形螺纹传动结构，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中磨损更均匀，长期反复旋拧也不会轻易出现滑牙问题，螺杆端部配有可转动的压头，夹紧过程中压头可随工件表面自适应贴合，避免螺杆转动时刮伤工件表面，也能让夹紧力更均匀地分布在接触面上，减少工件局部压痕的产生。T型摇杆的设计符合手动操作的人机工程，不需要额外配套扳手，徒手就能施加足够的拧紧力矩，摇杆两端的限位结构能避免操作时摇杆从螺杆孔中滑脱。从安装边界来看，这款C形夹的整体外轮廓尺寸适配常规工位的工具收纳空间，架体背部没有突出的多余结构，可平稳放置在工具柜或工位台面上，夹持作业时架体的让位空间足够避开工件上的小型凸起结构，不需要额外对工件进行避让处理。设计过程中优先考虑了长期反复使用的耐用性，架体表面做了防锈处理，螺纹部分预留了润滑脂存储间隙，日常维护只需要定期在螺纹处涂抹少量润滑脂就能保证传动顺畅，压头与螺杆的连接采用可拆结构，长期使用压头磨损后可单独更换，不需要整体报废整个夹具，能有效降低工位工具的耗材成本。在实际装配作业中，这类C形夹可配合垫块使用，夹持薄壁件时在压头与架体接触端垫上橡胶或铜质垫块，就能避免薄壁工件被夹变形，在焊接临时定位场景中，可快速将两个待焊工件夹紧对齐，不需要额外制作复杂的定位工装，在设备维修场景中，也可用来临时固定拆卸后的弹簧、盖板类零件，避免零件弹出引发安全问题。
