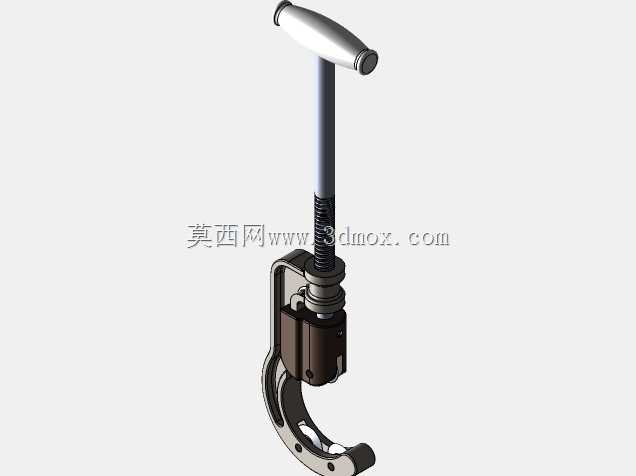

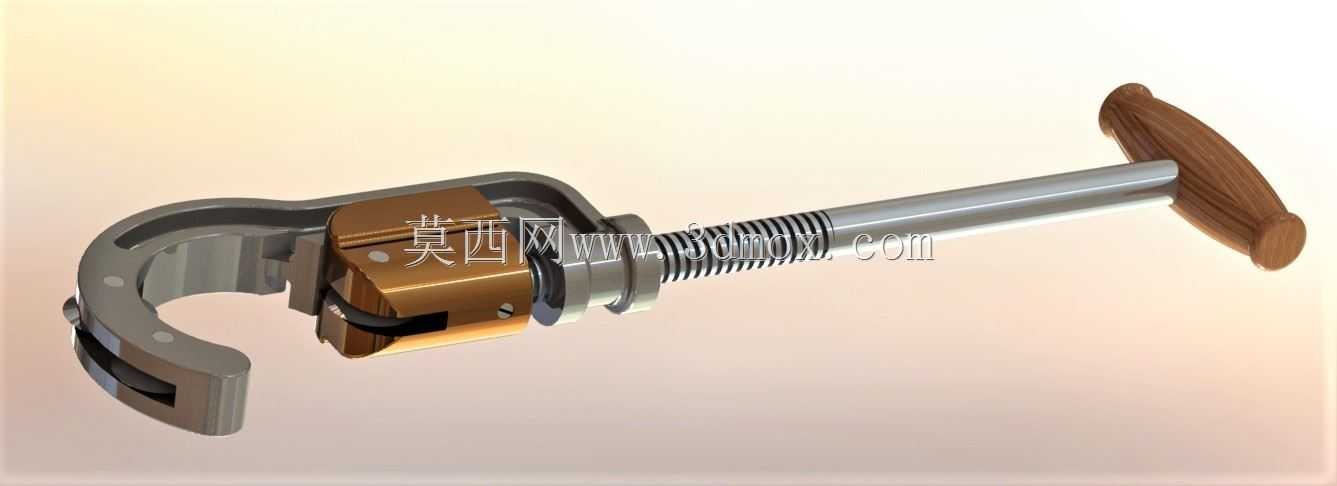

快装式偏心凸轮锁紧管夹结构设计

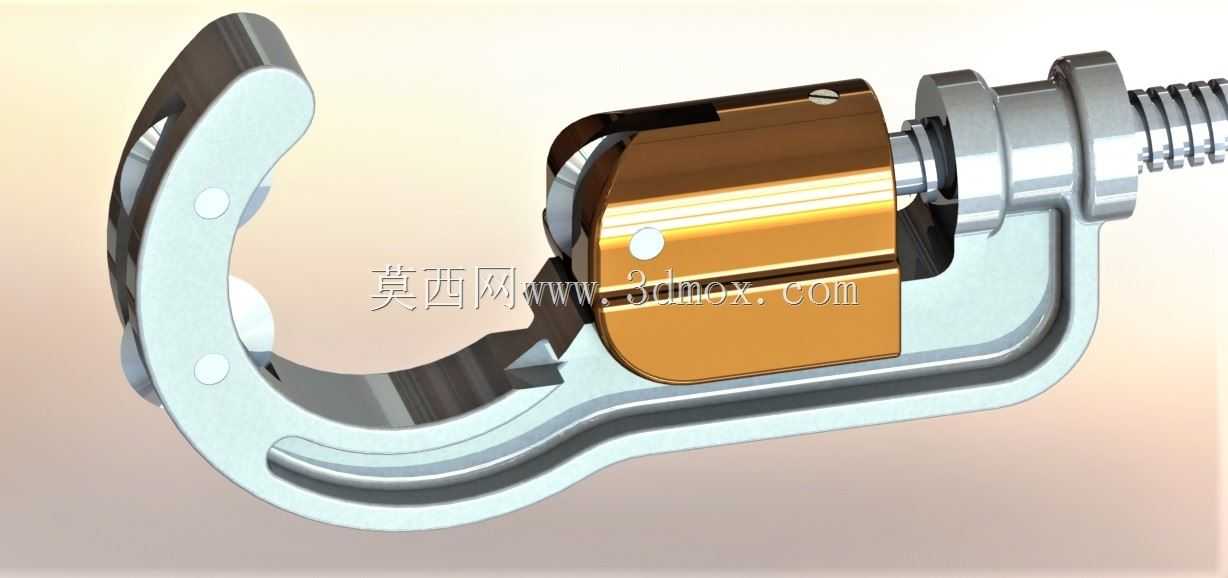

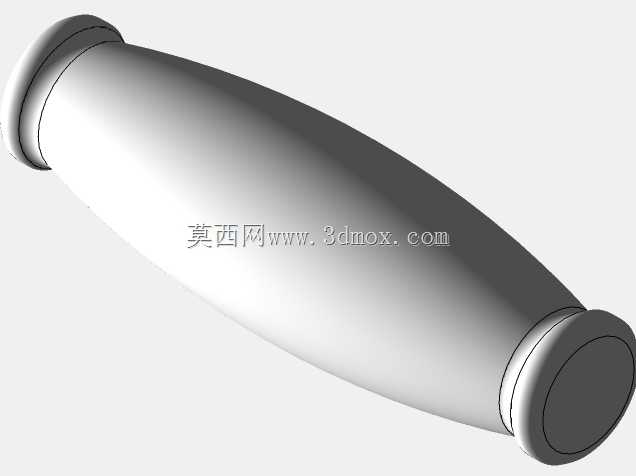

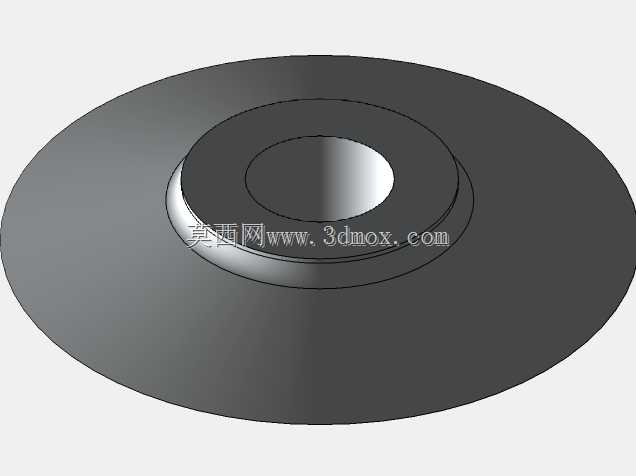

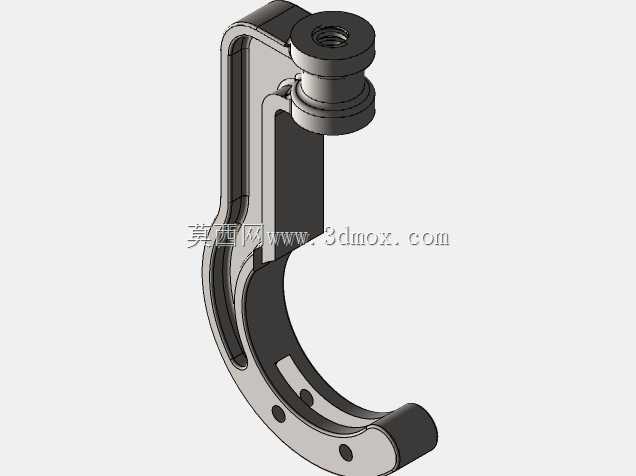

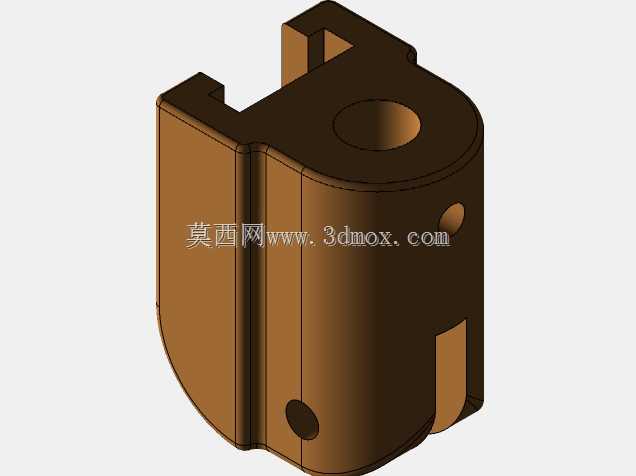

这款偏心凸轮式快锁管夹，最初是针对车间气动管路临时改线、野外管线应急抢修场景开发的结构，区别于传统螺栓拧紧的管箍，它不需要额外工具就能完成单手操作，在狭小安装空间里优势格外明显。从结构逻辑上看，C型开口夹体采用了弧形贴合面设计，内侧预留了1.2mm的弹性变形余量，适配公称通径12-16mm的硬塑管、薄壁金属管，夹体开口处做了15度的导入倒角，对接管路时不需要完全对齐就能顺利卡入，能减少现场安装的对位时间。核心锁紧模块采用偏心铜质凸轮，凸轮曲面做了三段式弧度设计：初始段是大半径缓坡，转动时能快速推动压块贴合管壁；中段是锁止弧面，偏心距设计为2.3mm，锁止后能形成800N以上的正压力，即便管路存在1.2MPa的内部脉冲压力，也不会出现松脱滑移；末段做了小角度止退槽，避免设备运行振动导致凸轮自行回转解锁。尾部的调节螺杆采用细牙螺纹，螺距0.75mm，能根据管壁实际厚度微调压块的初始行程，适配壁厚1-3mm的不同管材，螺杆端部做了滚花处理，初始预紧时不需要工具就能手动调整到合适位置。安装边界上，夹体总宽度为32mm，锁止状态下总高度为48mm，夹体背部预留了两个M5的安装孔位，既可以直接卡在管路上做临时固定，也能通过安装孔将管路锁定在设备机架、墙面支架上。夹体与凸轮接触的滑动面做了抛光处理，表面粗糙度控制在Ra0.8以内，减少反复锁紧解锁时的磨损，凸轮压块与管壁接触的面贴有1mm厚的丁腈橡胶垫，既能增加摩擦力防止管路打滑，也能避免金属压块刮伤薄壁管材表面，在有防腐要求的管路场景下，还能隔绝不同金属接触产生的电化学腐蚀。实际使用中，这类快锁管夹常应用在自动化设备气路排布、消防临时管线接驳、小型液压系统油路固定场景，相比传统喉箍，它的拆装效率能提升6倍以上，而且可以反复使用不会出现螺纹滑牙、钢带断裂的问题，在需要频繁拆装维护的管路系统中，能大幅降低运维的时间成本。设计时特意将凸轮的操作手柄做了圆弧收边，没有尖锐棱角，操作人员带劳保手套操作时也不会勾挂织物，转动行程控制在120度，不需要大角度扳动就能完成锁止和释放，在管线密集、操作空间不足的安装现场，这个设计能避免操作时磕碰相邻管路或元器件。
