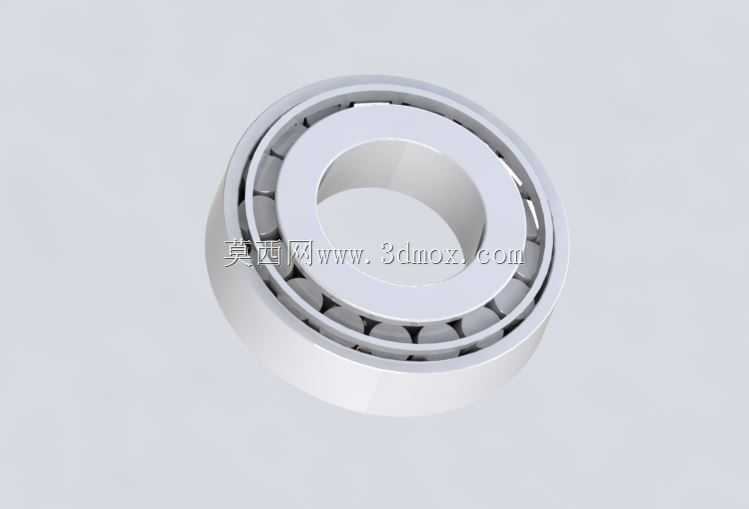

高精度圆锥滚子轴承工业传动部件

　　在重载传动系统的设计选型中，圆锥滚子轴承是承担复合载荷的核心支承部件，这类轴承可同时承受径向载荷与单向轴向载荷，常成对配置使用在需要承受双向轴向力的轴系结构中，比如汽车驱动桥的主减速器支承、机床主轴的前端定位、重型输送机的辊筒轴端、矿山破碎设备的转子支承等场景，都能看到这类轴承的应用。从结构设计逻辑来看，这类轴承的滚动体为截锥形，内圈带有锥形滚道，外圈为可分离式结构，安装时可通过调整内圈与外圈的轴向相对位置，精准控制轴承的游隙大小，适配不同工况下的预紧需求，避免轴系运行中出现窜动或发热抱死的问题。建模过程中需要重点关注几个核心尺寸边界：首先是轴承的内径与轴的配合公差带，通常采用过盈配合保证内圈与轴同步转动，避免跑内圈的磨损问题；

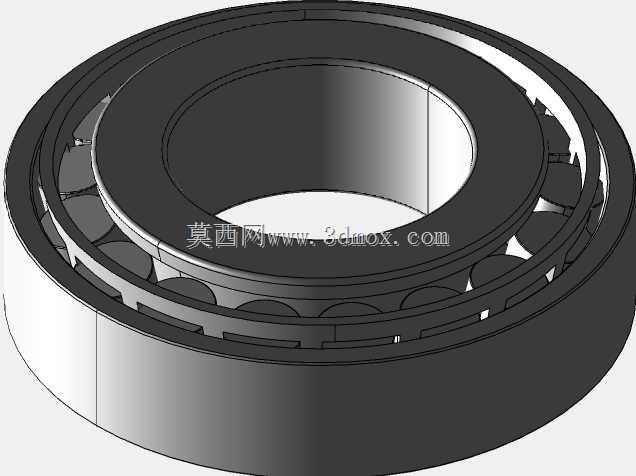

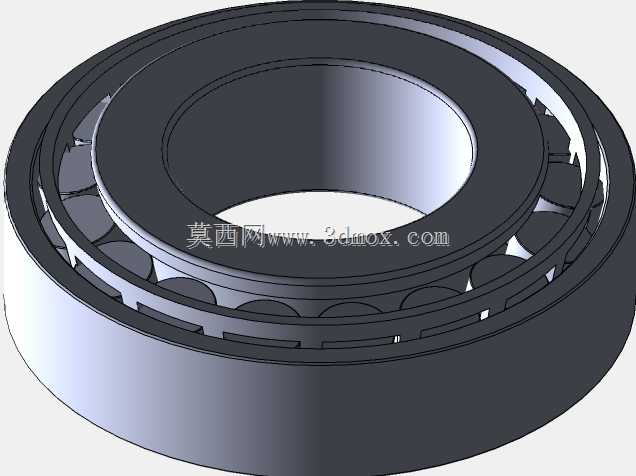

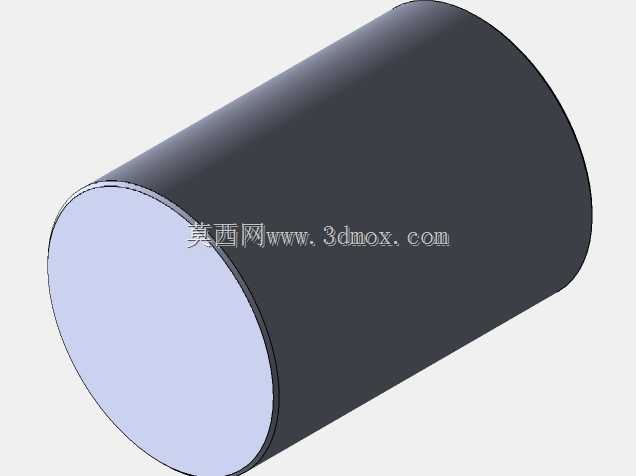

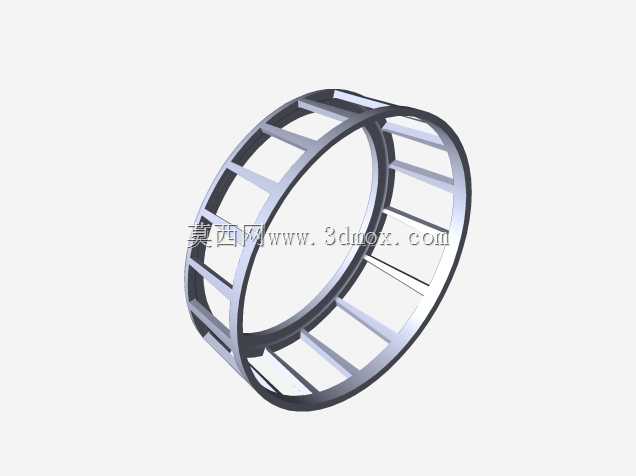

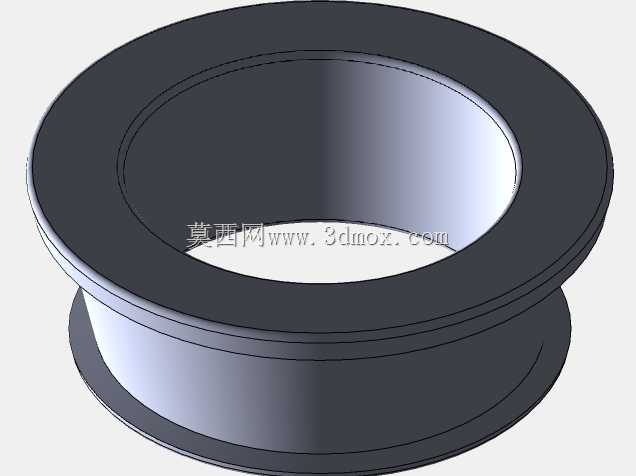

　　其次是轴承外径与轴承座孔的配合，多采用过渡配合兼顾安装便利性与支承刚性；还有轴承的安装高度，也就是内圈大端面到外圈大端面的轴向尺寸，这个尺寸直接决定了轴系的轴向定位精度，成对安装时需要结合隔套尺寸计算预紧量。滚动体的锥角设计是这类轴承承载能力的核心，锥角越大，能够承受的轴向载荷比例越高，建模时要保证滚动体与内外圈滚道的线接触状态，避免出现点接触导致的应力集中，同时要预留合理的保持架间隙，保证滚动体在滚道内可以顺畅滚动，不会出现卡滞。在实际设备运行中，这类轴承的润滑通道设计也需要在装配建模时同步考虑，通常会在轴承座对应位置开设注油孔，保证润滑脂可以顺利进入滚道与滚动体的接触区域，降低运行磨损，延长部件使用寿命。对于结构设计从业者来说，这类轴承的三维模型需要准确还原各部件的装配关系，包括内圈、外圈、滚动体、保持架的相对位置，才能在后续的整机装配干涉检查、轴系刚度仿真中提供准确的参考依据，避免选型或装配尺寸错误导致的后期返工。
