多轴调节式显微观测作业工作台结构

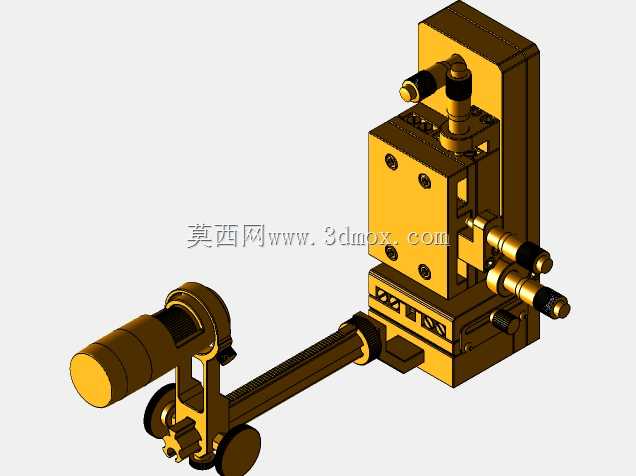

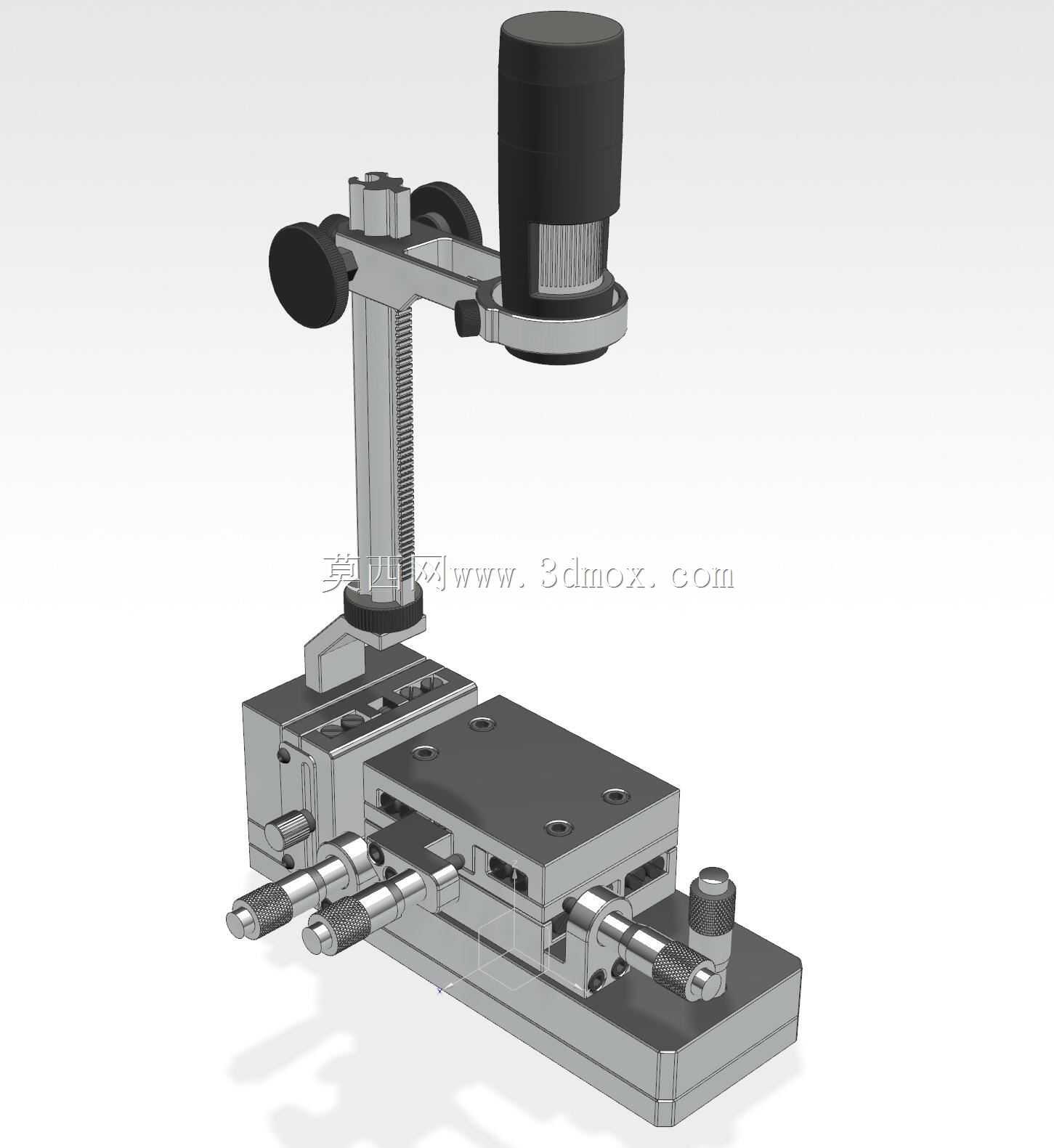

这款多轴调节显微作业平台，主要面向精密零部件检测、微组装工序、显微观测类作业场景，在电子元器件焊点检查、微小零件尺寸复核、生物样本显微观察、精密模具刃口检测等工位都能适配，解决普通固定载物台无法灵活调整观测位置、对焦行程不足的问题。整套结构分为支撑立柱组件、成像安装支架、多轴位移载台三个核心部分，成像端支架通过燕尾槽结构与垂直立柱配合，带锁紧手轮的调焦结构可实现Z向大行程升降，适配不同工作距离的显微镜头与工业相机，支架悬臂可绕立柱做小范围角度偏转，方便调整观测俯角。下方的XYZR四轴位移载台是核心功能部件，X、Y两个水平轴采用微分头驱动，配合交叉滚柱导轨实现无卡顿的平滑位移，单轴行程覆盖常规显微观测的视野调整范围，微分头带锁紧螺母，调整到位后可锁死位置避免观测过程中滑移；R轴为旋转调节轴，可带动载物面做360度周向转动，方便调整被测件的观测角度，无需反复拆装固定工件；Z向除了支架端的粗调，载台本身也带微调升降结构，可实现微米级的对焦微调，满足高倍镜下的景深调整需求。载物台台面预留标准螺纹安装孔，可直接装夹小型工件夹具、薄片载物板、PCB定位座等配套工装，安装孔位间距符合常规光学检测平台的通用规格，可直接替换原有普通载物台，不需要额外改造安装基面。整套结构的安装边界设计紧凑，底座采用加厚铸铁材质保证整体刚性，避免调节过程中出现晃动影响观测清晰度，所有调节手轮都布置在操作人员易触碰的前侧与左侧，操作时不会遮挡观测视野，手轮表面做滚花处理，戴细纱劳保手套操作也不会打滑。从结构设计逻辑上，这套平台优先保证调节精度与操作便利性，所有运动副都设计了防尘结构，避免车间环境中的金属碎屑、粉尘进入导轨缝隙造成卡滞，日常维护只需要定期在导轨接触面涂抹少量润滑脂即可，不需要复杂的拆解保养。在实际产线应用中，这类平台常搭配定倍变倍显微镜、工业CCD相机使用，既可以作为独立的检测工位使用，也可以集成到小型自动化检测设备中作为手动上料后的微调对位机构，适配多品种小批量的精密零件检测需求，相比全自动电动位移台成本更低，操作更直观，适合人员手动操作的作业场景。
