等离子切割设备手持操作握柄结构

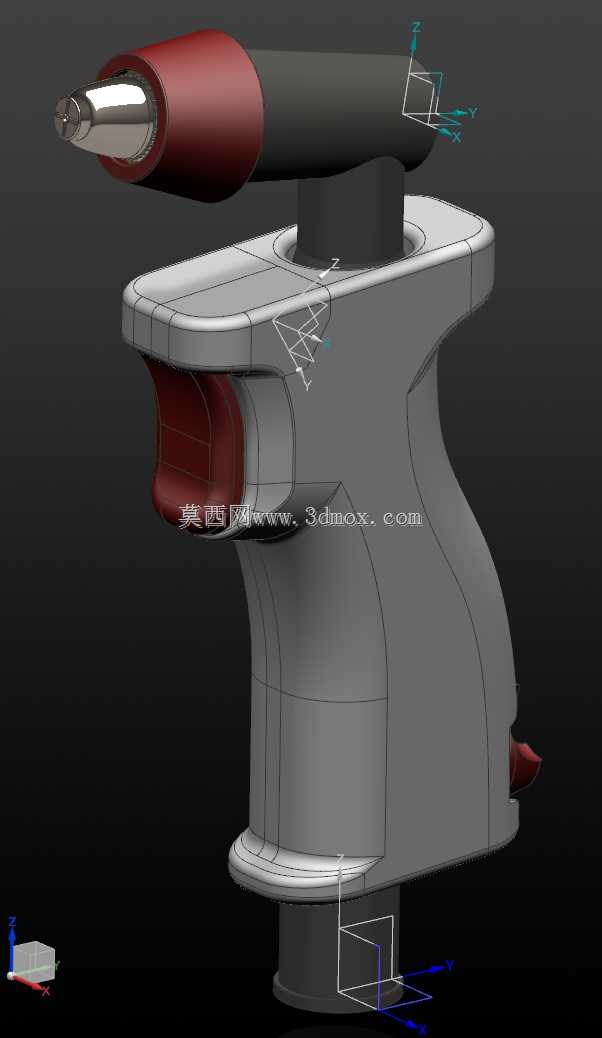

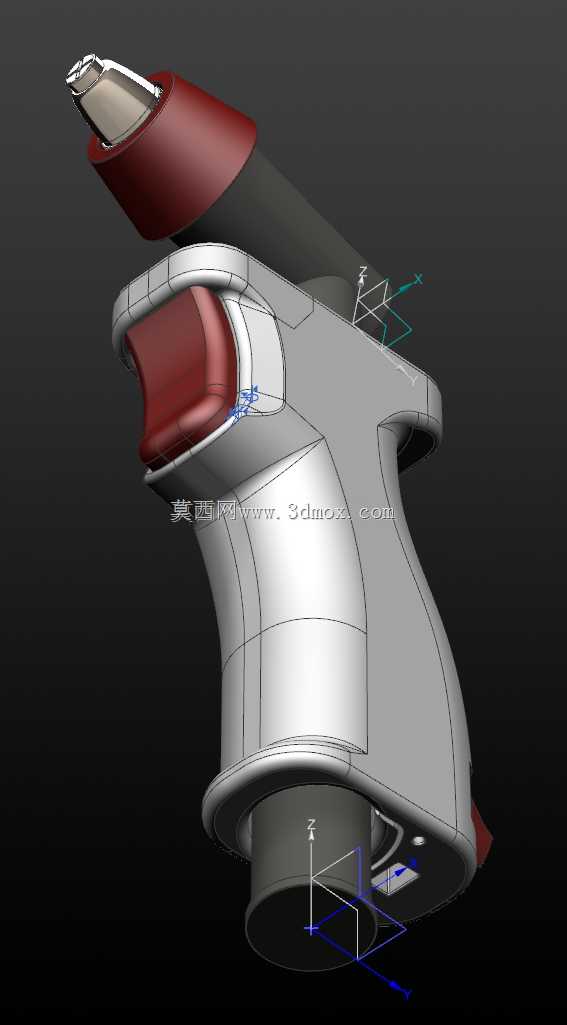

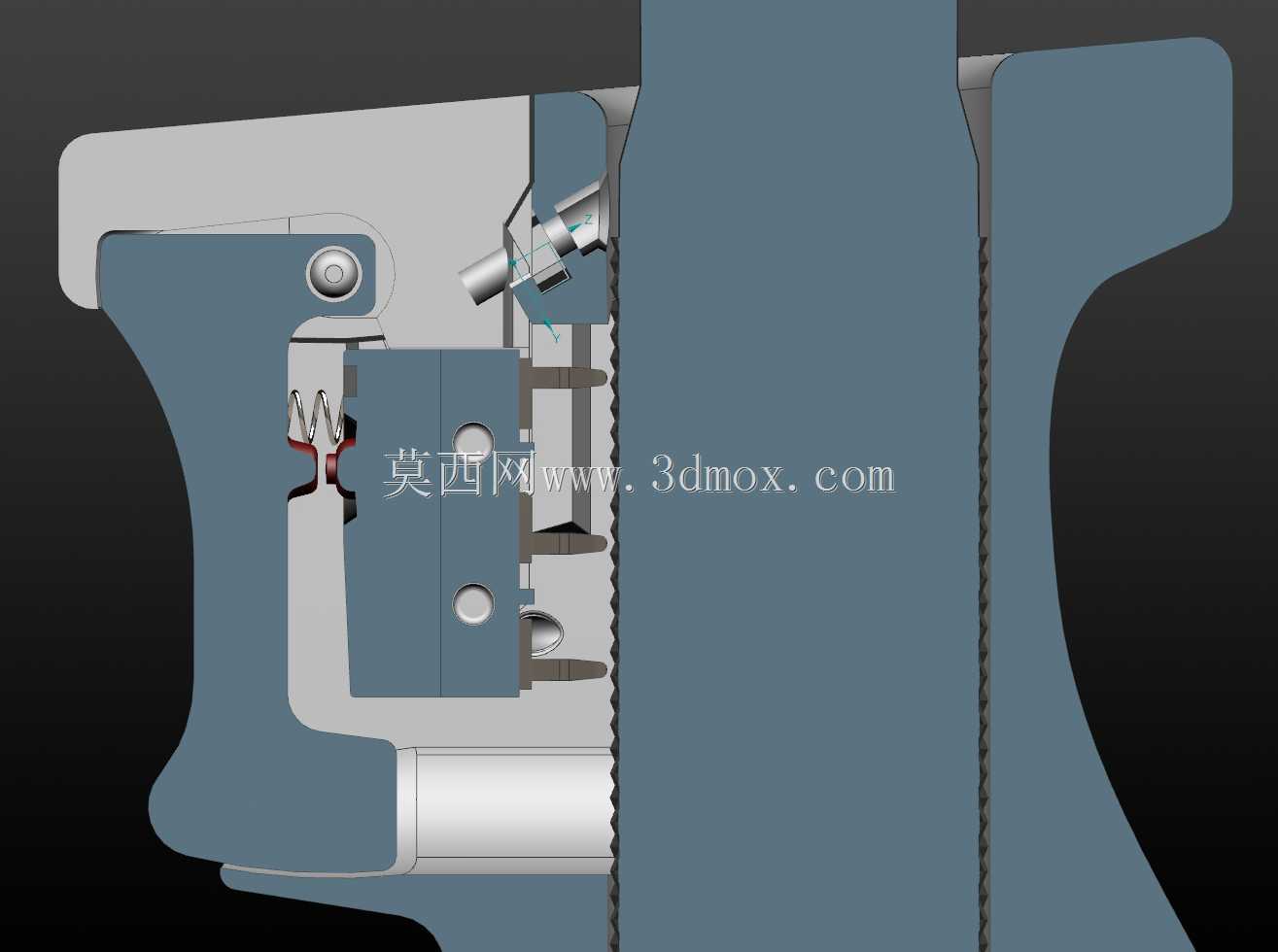

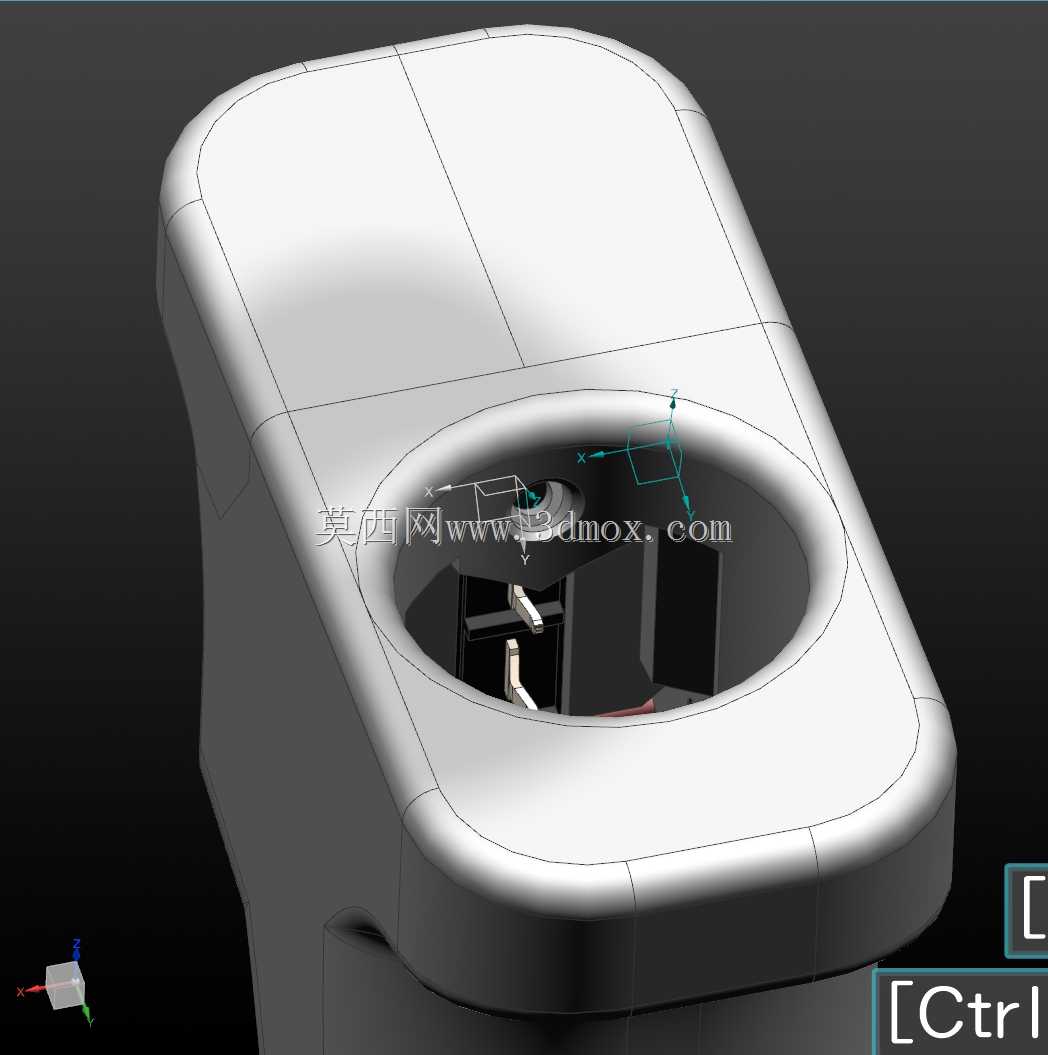

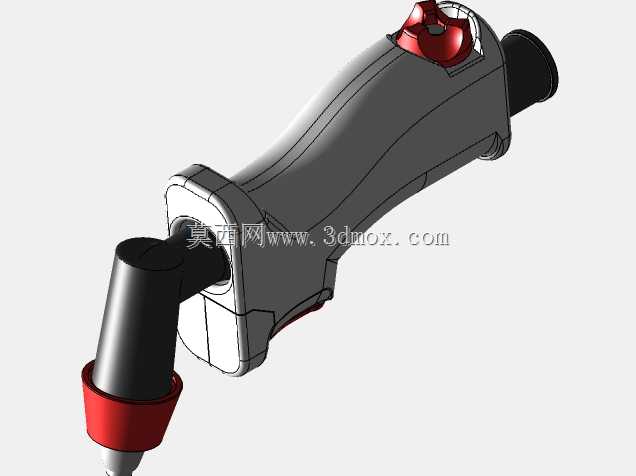

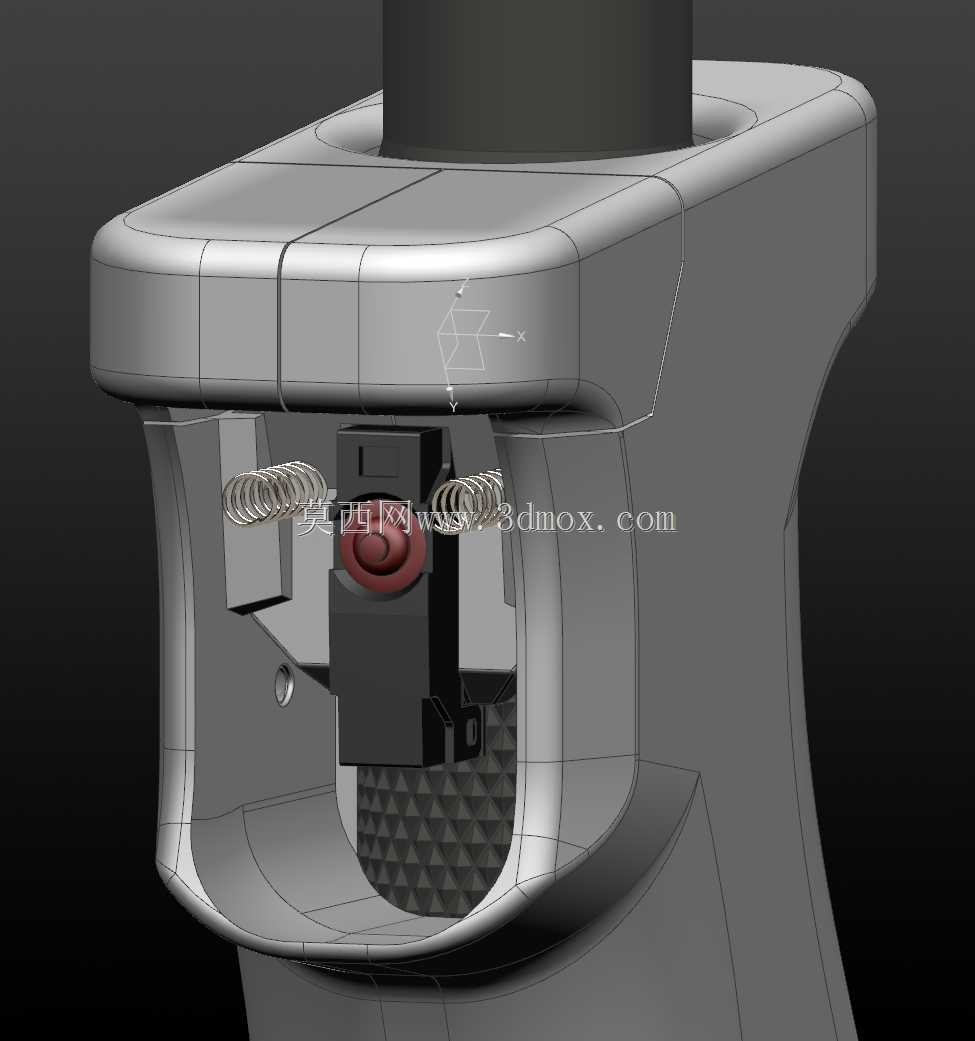

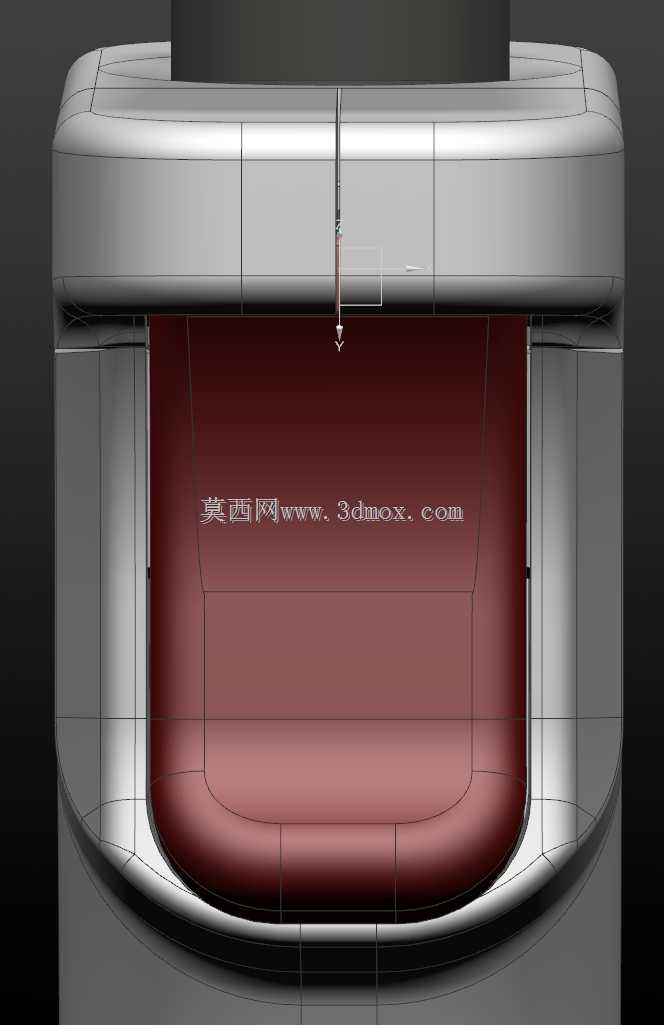

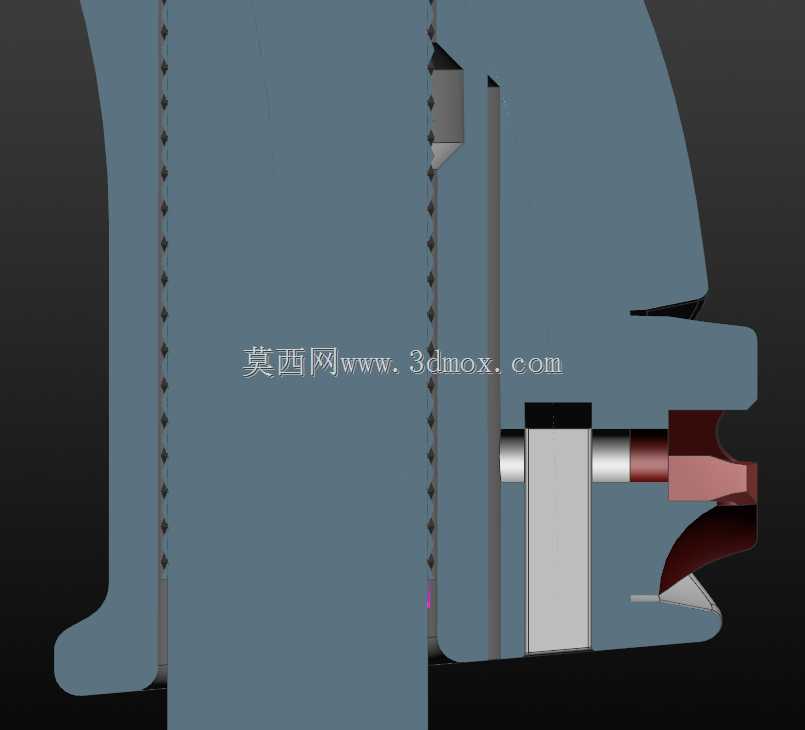

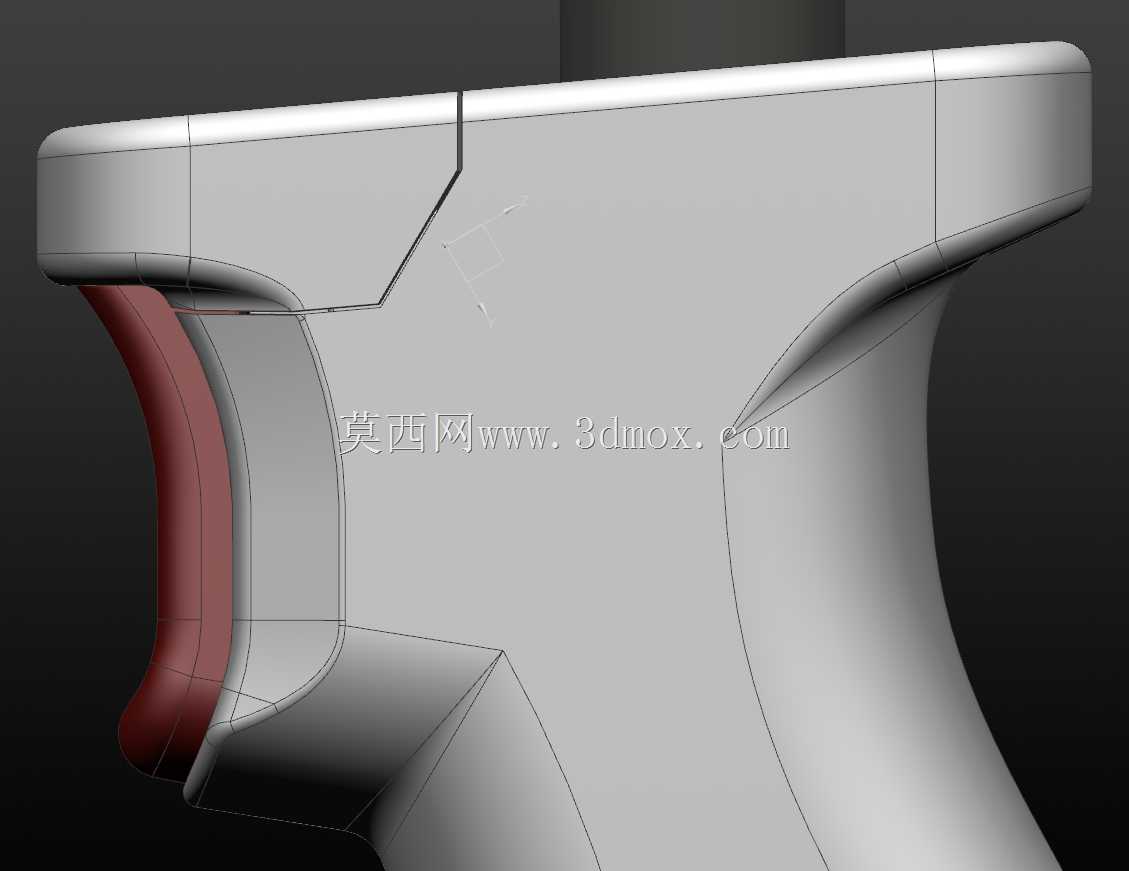

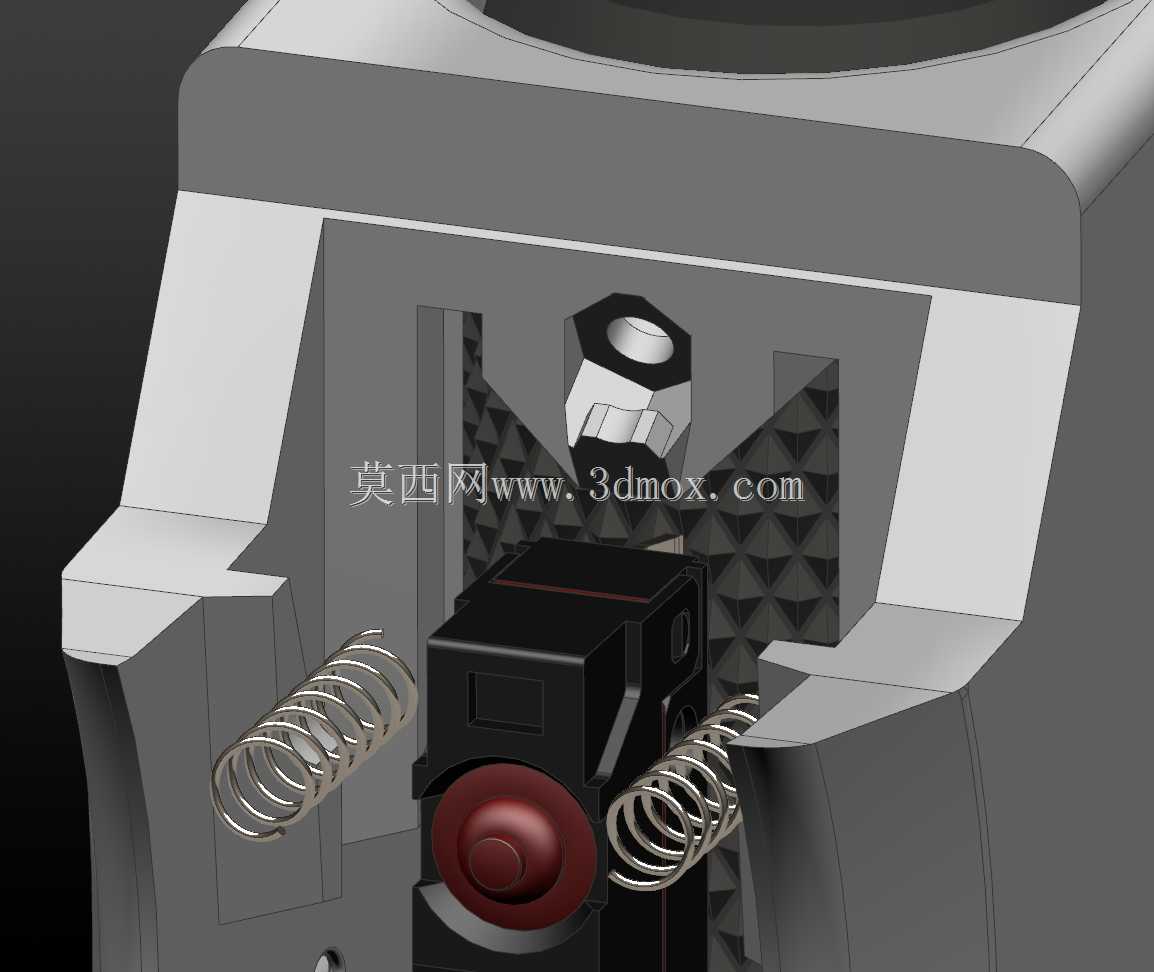

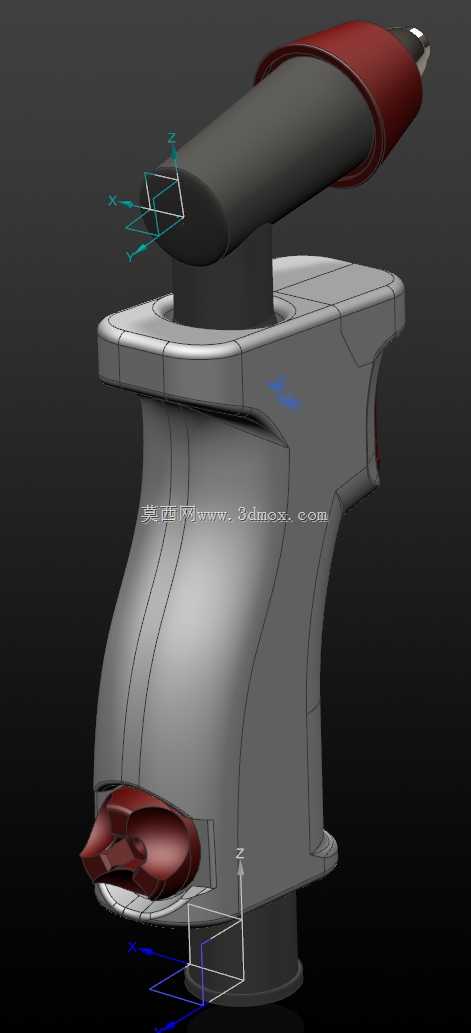

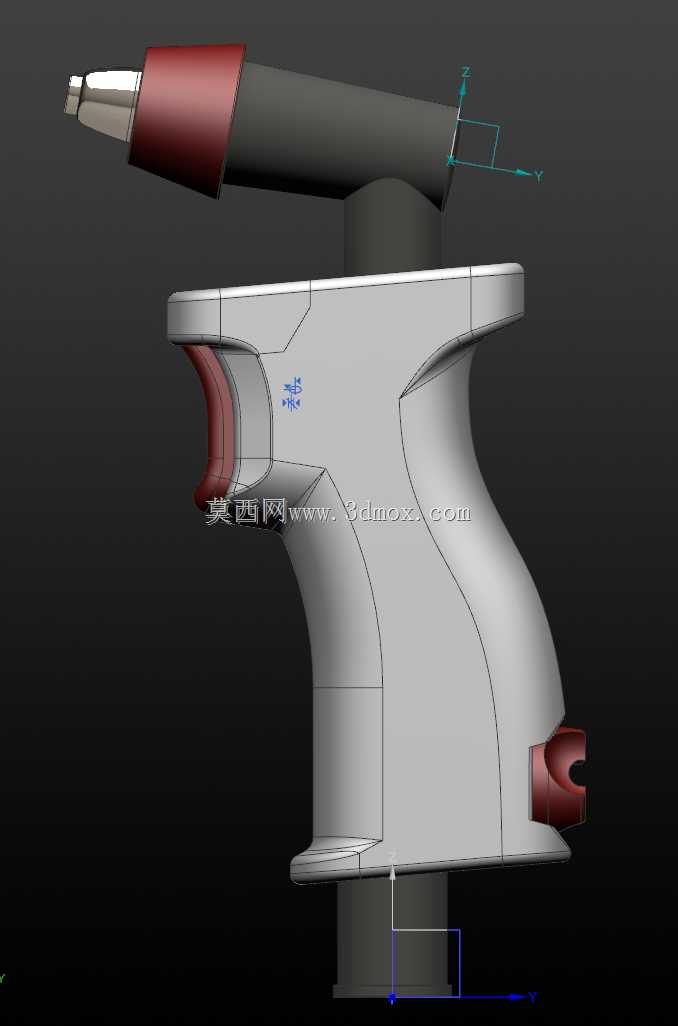

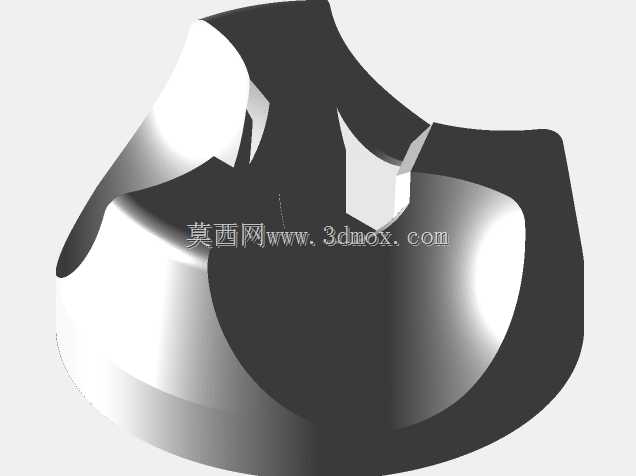

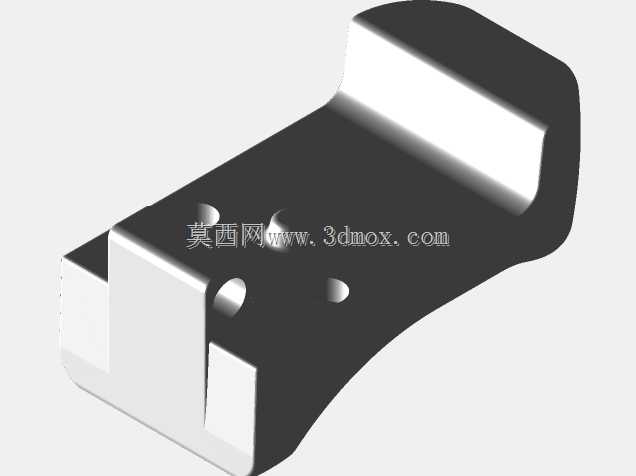

这款手持操作握柄是等离子切割作业环节中，操作人员与切割枪头直接交互的核心承载部件，主要适配手动等离子切割场景，覆盖五金加工现场板材修边、小型钢结构件现场裁切、异形金属工件手动下料、维修现场应急切割等多类作业工况，是手动等离子切割枪上直接决定操作手感与作业精度的结构组件。从实际使用逻辑出发，握柄的整体轮廓完全贴合人手自然握持的发力姿态，握把区域做了贴合掌心弧度的内收曲面设计，虎口位置做了加厚承托结构，长时间握持作业时能分散手掌局部压力，减少持续操作带来的疲劳感，握柄上部与枪头连接的基座做了同轴定位结构，能保证枪头安装后与握柄的同轴度偏差控制在合理范围内，避免切割过程中枪头晃动影响切口平整度。设计过程中优先考虑了作业场景的复杂工况，握柄外壳做了分区域的壁厚设计，握持接触区域壁厚做了加厚处理，能抵御作业现场常见的磕碰、剐蹭，避免外壳碎裂影响内部走线与触发结构的正常工作，握柄内部预留了充足的走线空间，可容纳触发开关的连接线、气路输送通道，气路通道与握柄基座做了一体化的定位槽设计，安装时无需额外调整管路走向，能直接与枪头的进气端对接，减少装配环节的调整工作量。握柄前端的触发按键位置对应人手食指自然弯曲的落点，按键的按压行程做了适配性设计，按压力度控制在单指可轻松触发的区间，同时按键边缘做了圆弧过渡，避免频繁按压时刮擦指腹，握柄尾部预留了管线穿出的让位槽，槽口做了圆角包边结构，能避免作业过程中管线反复弯折出现外皮磨损、气路泄漏的问题。从安装边界来看，握柄上部的连接法兰尺寸与常规同功率等离子切割枪的安装位完全匹配，法兰上的固定孔位做了对称设计，安装时无需区分方向即可快速对位锁紧，握柄整体的外轮廓尺寸控制在单手握持的舒适区间，横向最大宽度不超过成年人手掌展开的握持范围，纵向长度适配从掌根到食指第二关节的握持长度，不管是手掌偏大还是偏小的操作人员都能稳定握持。握柄与枪头连接的位置做了密封槽设计，可嵌入密封圈阻挡切割过程中飞溅的金属碎屑、现场粉尘进入连接缝隙，避免长期使用后碎屑卡滞导致枪头拆卸困难，握柄表面做了细微的防滑纹理处理，即便操作人员手上沾有少量切割冷却液、金属粉尘，也能保持足够的握持摩擦力，不会出现打滑脱手的情况。针对3D打印适配的改进结构，在握柄内部的螺母安装位做了导向滑槽设计，装配弹簧螺母时可直接沿滑槽推入到位，无需额外涂胶固定，挡板结构做了卡扣式设计，更换内部触发开关时无需完全拆解整个握柄，只需撬开对应位置的挡板即可完成配件更换，大幅降低后期维护的拆解难度。
