台式木工靠模裁切作业工作台结构

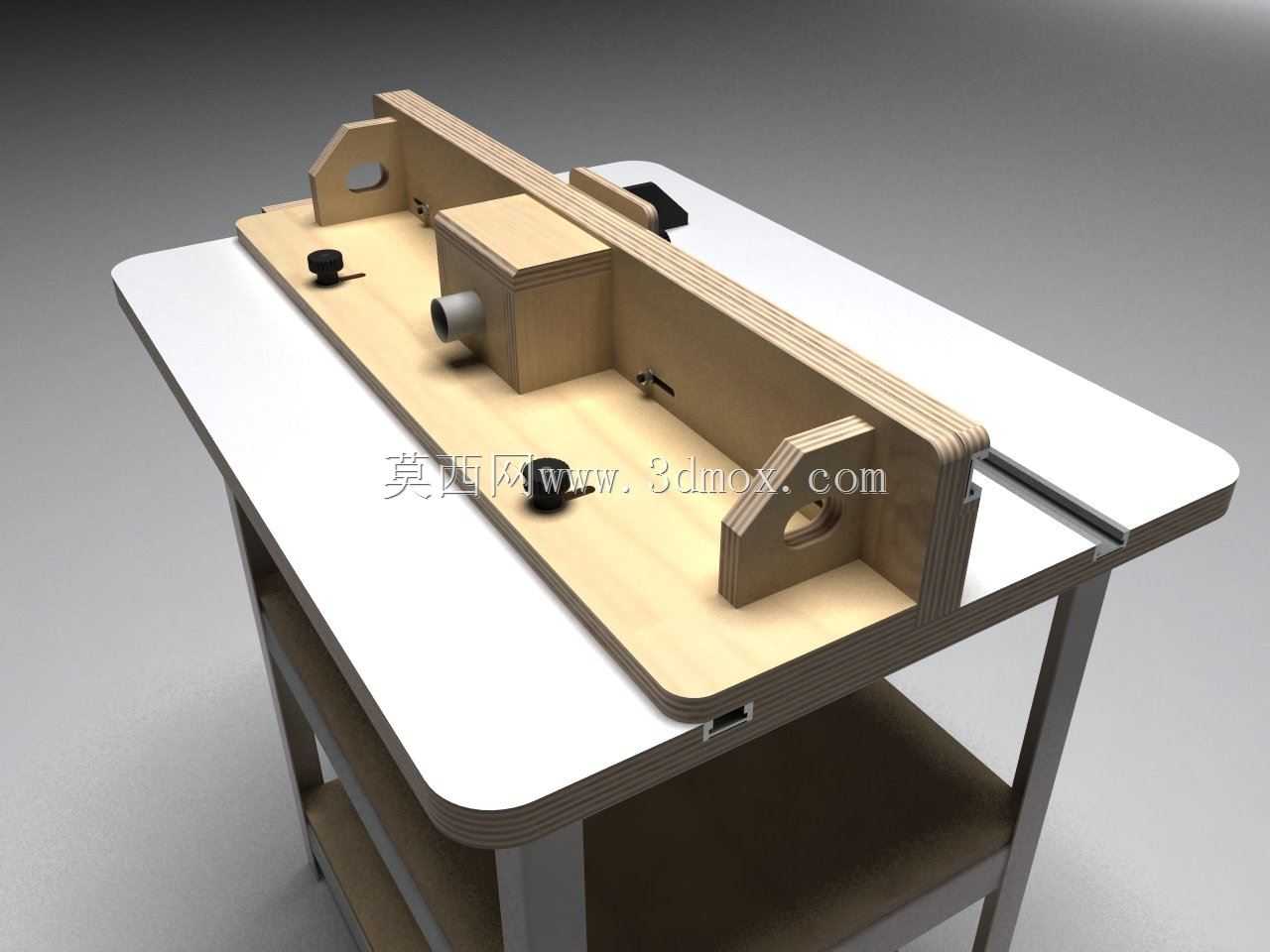

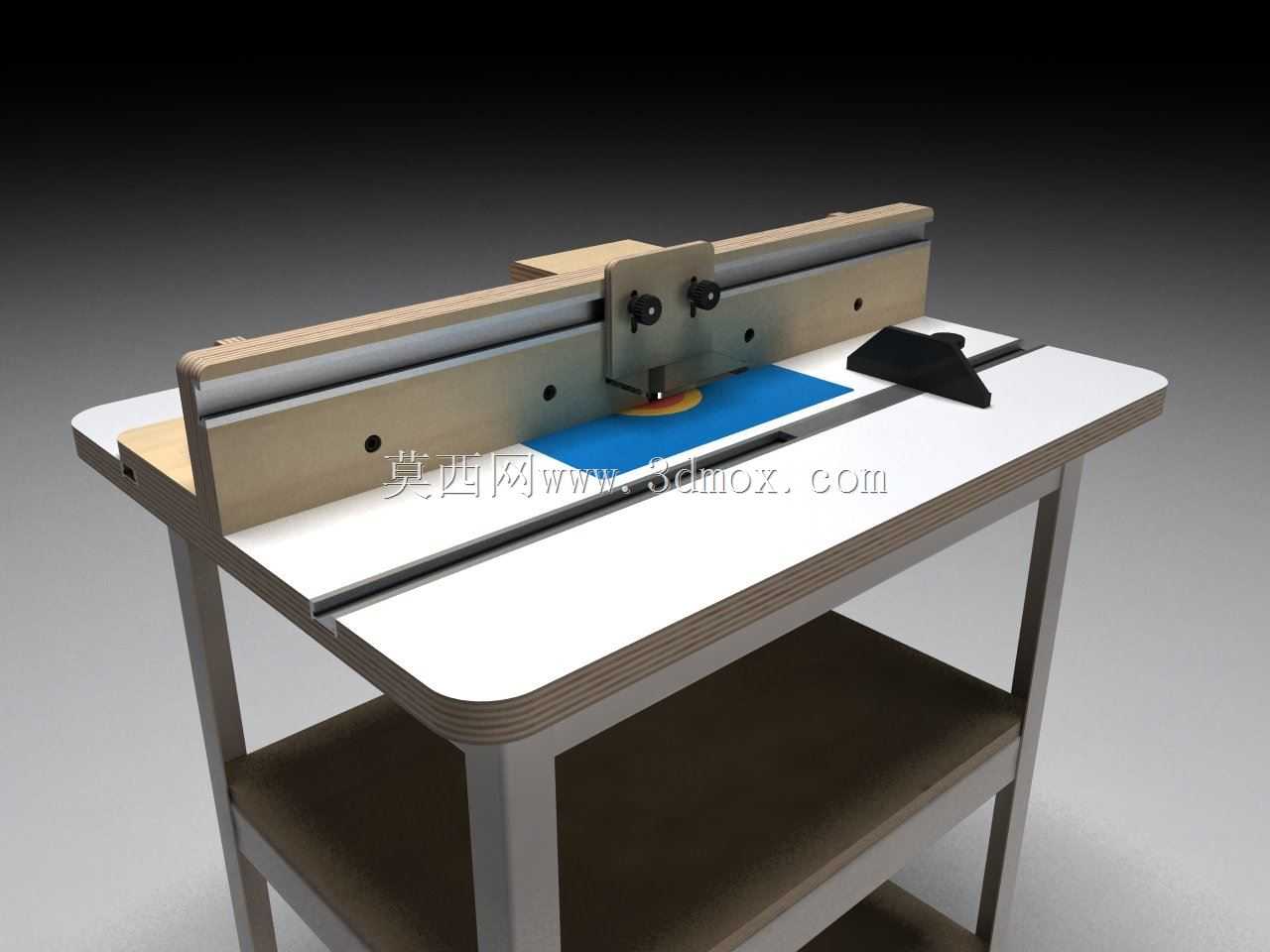

这款台式作业台主要面向小型木工加工作业场景，适配个体工坊、家装现场木作、教学实训场地的板材修边、开槽、定尺裁切需求，可搭配手持修边机、小型镂铣工具完成精准的木构件加工，替代传统纯手持作业的定位偏差问题，降低小批量木作加工的操作门槛。设备整体采用落地式双层结构设计，上层为操作台面，台面边缘做多层胶合板封边圆弧过渡处理，避免边角磕碰损伤，台面主体采用高密度耐磨层压板制作，表面平整摩擦系数适中，既能够保证板材推送过程顺滑无卡滞，也能承受加工过程中的刀具切削振动，不会出现台面凹陷变形问题。台面中部设置通长的滑移导轨，导轨上安装可锁紧的定位靠模组件，靠模架采用硬质实木与金属连接件组合结构，两个锁紧旋钮可快速固定靠模的前后位置，适配不同宽度的板材加工定位需求，靠模下方预留刀具伸出槽位，加工时刀具从槽位伸出对板材进行切削，靠模的平直基准面可保证板材走刀过程全程贴合基准，避免出现裁切斜边、槽位偏移的问题。台面右侧设置黑色推料挡块，作业时可借助挡块推送板材靠近刀具，避免操作人员手部直接靠近切削区域，提升作业过程的操作安全性。设备支撑框架采用方形金属管材焊接成型，四条支腿垂直布置保证整体支撑稳定性，支腿中部设置下层置物搁板，搁板采用多层板材制作，可放置备用刀具、加工配件、待加工小型木料，充分利用设备下部空间，减少作业台面的杂物堆放。靠模组件的滑移行程覆盖台面大部分加工宽度，可适配最大600mm宽度的板材加工需求，设备整体高度符合人体站立作业的舒适尺寸，操作人员长时间作业不易产生腰部疲劳。安装时仅需将设备放置在平整的硬化地面即可，无需额外打膨胀螺栓固定，支腿底部可加装防滑减震垫，抵消加工过程产生的振动传导，避免设备移位。设计过程中重点考量了木工加工的实际操作习惯，将定位调节、刀具避让、安全防护、置物收纳的功能整合在紧凑的台体结构中，没有多余的冗余结构，整体拆装便捷，可根据作业需求快速转移场地，适配流动作业的使用需求。靠模的基准面经过平直度校准，可保证长板材加工全程的直线度误差控制在小范围内，满足家具制作、装饰木作的加工精度要求，不需要额外的校准工序即可直接投入使用。
