便携伸缩式手持自拍夹持装置结构设计

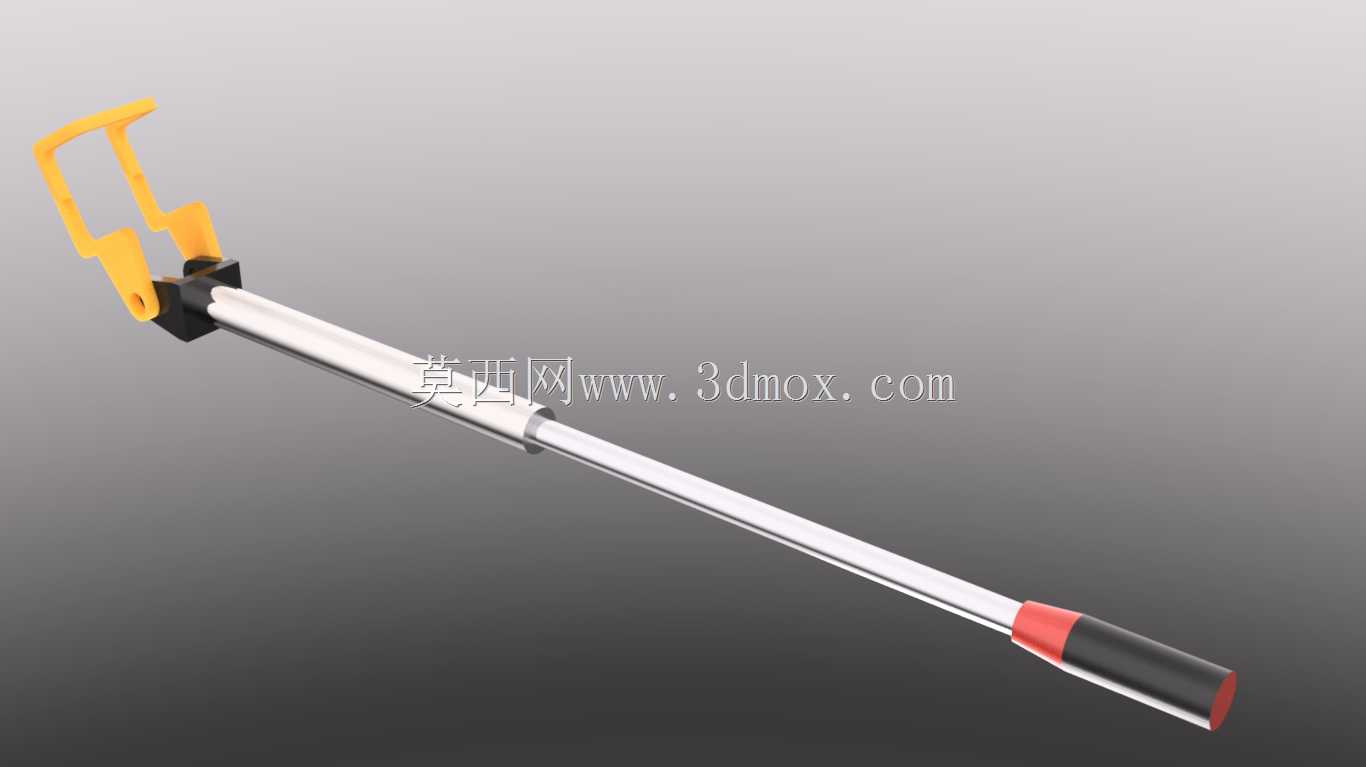

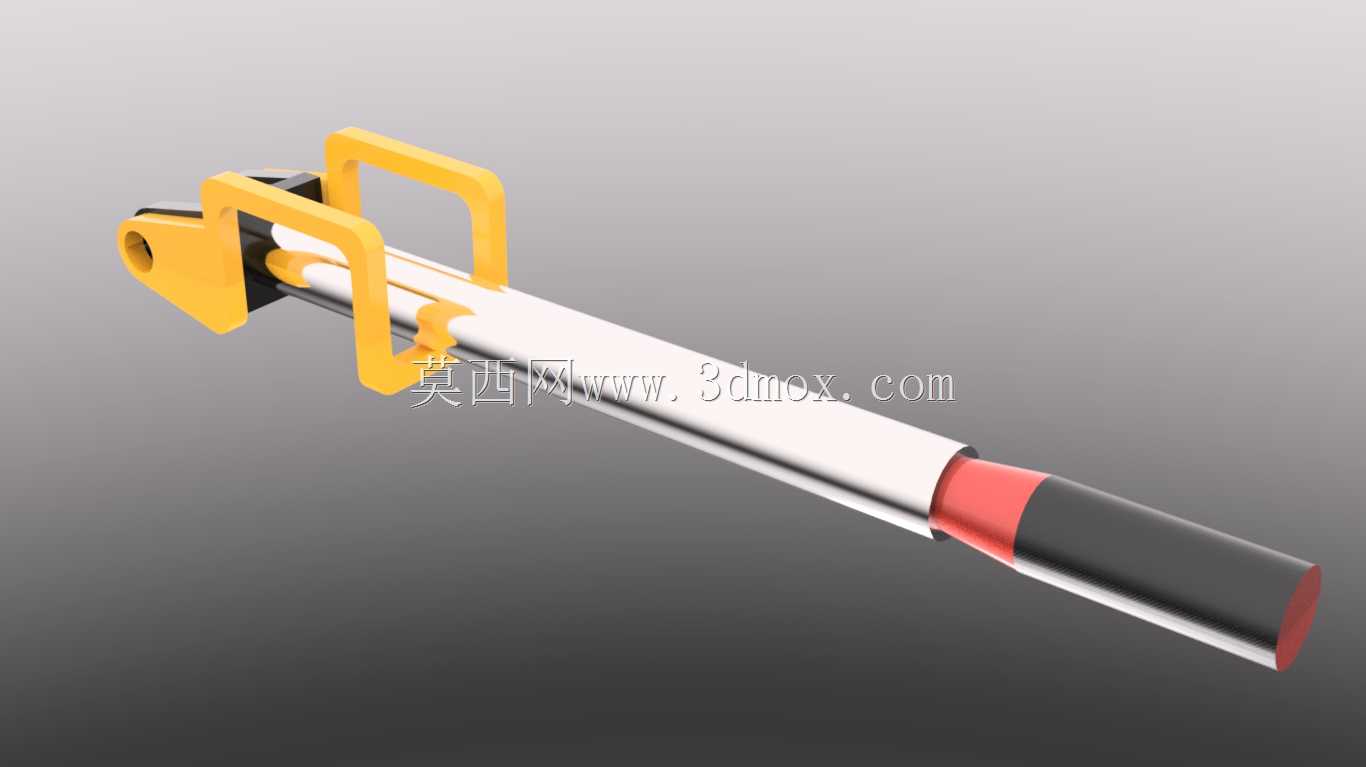

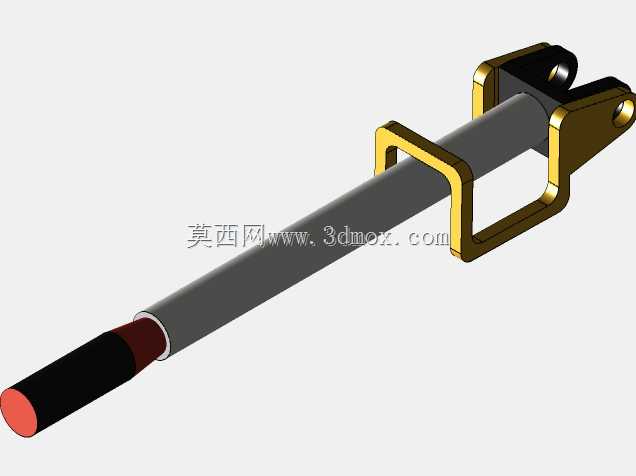

这款手持自拍夹持装置的结构设计，核心围绕户外单人拍摄、群体合影、特殊视角取景等日常使用场景展开，整体采用分段式伸缩杆身搭配前置弹性夹持架的布局，兼顾收纳便携性与使用时的结构稳定性。杆身主体选用薄壁金属管材作为伸缩基材，多段嵌套的结构在完全收拢时整体长度可控制在手掌可握持的范围内，完全展开后能提供足够的拍摄延伸距离，避开拍摄者自身入镜的遮挡问题，每一段杆节的衔接位置都设置了阻尼定位结构，调整到任意长度后都不会出现自行滑落的问题，握持端包裹的防滑橡塑套贴合手掌弧度，长时间握持也不会产生明显的硌手感，尾端的红色限位环既可以作为伸缩行程的止挡结构，也能在视觉上快速区分握持区与杆身伸缩区，避免使用时误操作导致杆节回缩。前端的夹持架采用对称式U型开口结构，两侧的弹性卡爪可以适配不同宽度的手持拍摄设备，夹持接触面做了圆角过渡处理，不会刮伤设备外壳，夹持架与杆身的连接位置设置了角度调节关节，可以根据拍摄需求调整俯仰角度，满足横拍、竖拍以及低角度仰拍、高角度俯拍的不同取景要求。设计过程中优先考虑了日常使用的受力特性，夹持架的受力点做了局部加厚处理，避免反复开合夹持导致的结构疲劳断裂，杆身的壁厚经过反复校核，在完全伸出的悬臂状态下，夹持常规重量的拍摄设备时杆端的形变量控制在可接受范围内，不会因为杆身晃动影响拍摄画面的清晰度。整体结构没有多余的复杂零件，所有活动部件的运动行程都做了限位设计，不会出现超程脱位的问题，夹持架的开口行程覆盖了绝大多数主流便携拍摄设备的宽度尺寸，不需要额外更换适配配件就能直接使用，握持端的直径符合成年人手部握持的舒适尺寸范围，即使是手型偏小的使用者也能稳定持握，杆身完全收拢后的尺寸可以轻松放入随身挎包甚至较大的衣物口袋中，不会占用过多的收纳空间，日常外出携带不会产生额外的负重负担。
