钢管焊接式承载格架结构设计方案

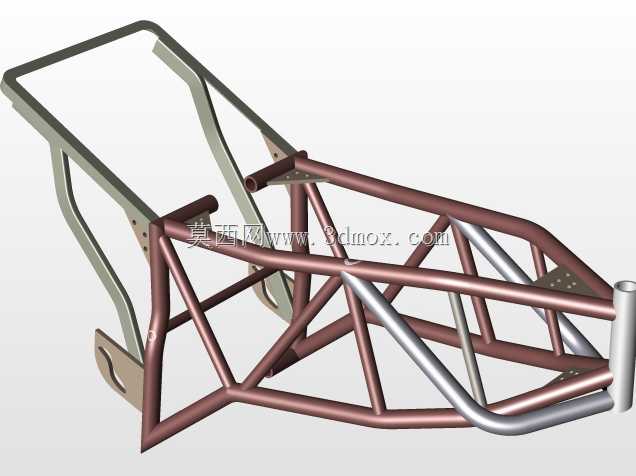

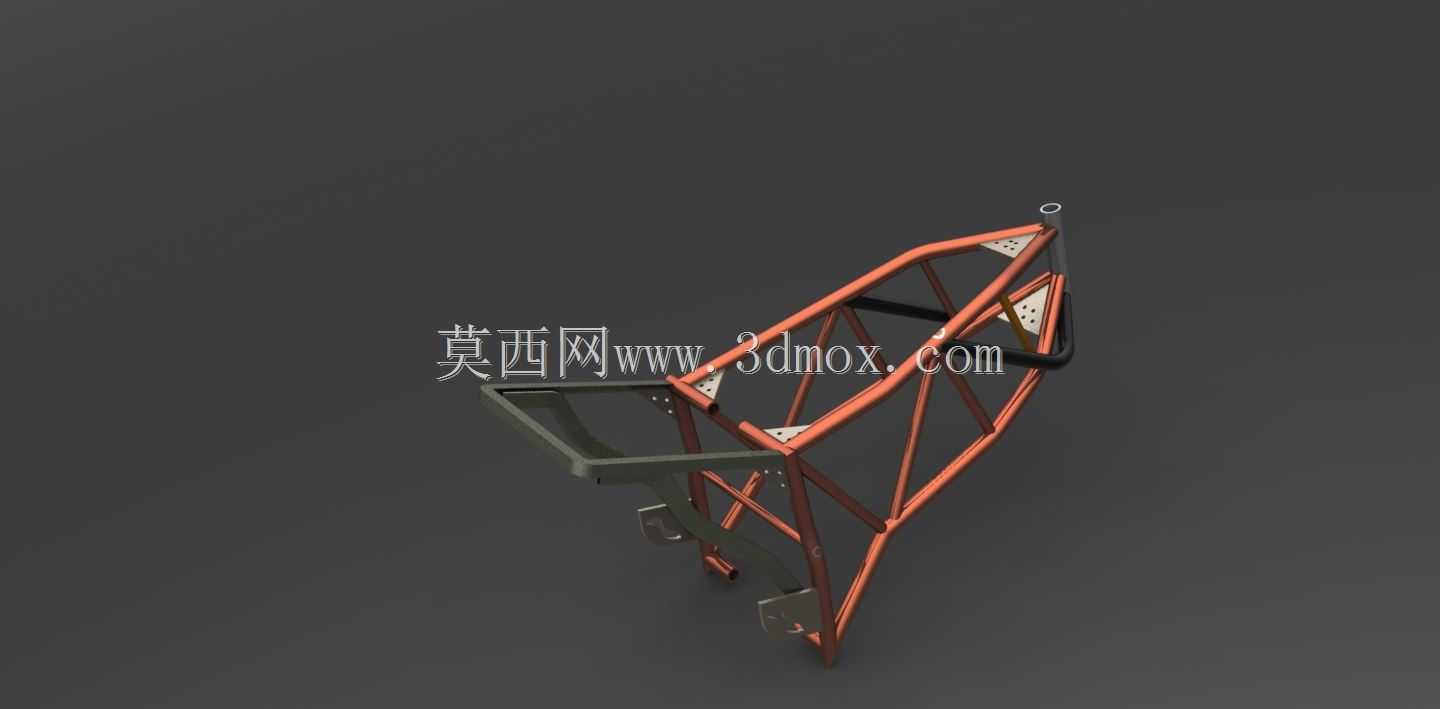

　　这类管件焊接成型的格架结构，多应用在小型非道路作业车辆、专用移动作业装备的主体承载场景中，作为整套设备的核心受力骨架，承担上部作业模块安装、动力部件固定、行走机构连接的多重作用，区别于板材折弯成型的封闭式机架，镂空的管件格架在同等自重下能获得更高的抗扭、抗弯截面系数，尤其适配野外作业场景下频繁承受颠簸冲击、非对称载荷的使用需求。从结构受力逻辑来看，整个格架采用不同管径的圆形钢管作为主受力杆件，主纵梁沿设备行进方向通长布置，根据不同位置的受力梯度匹配对应壁厚的管材，前端收窄的锥形段主要用于连接转向或牵引连接构件，两侧外伸的安装支座直接焊接在主纵梁对应点位，用于固定行走轮组或作业执行端的连接支架，中间段的横向连接杆件按照等间距排布，

　　既可以作为上部动力单元、储物舱体的安装支撑面，也能通过三角形稳定结构抵消纵向冲击带来的框架形变。设计过程中优先采用焊接构件拼接的思路，所有杆件的连接节点都做了相贯线切口处理，保证管材拼接时的贴合面积足够大，避免出现点接触焊接导致的应力集中问题，节点位置额外加焊的三角形补强片，主要应对设备急转弯、越障时产生的侧向扭力，防止主杆件在焊缝位置出现撕裂失效。考虑到实际安装的边界限制，格架整体宽度控制在常规小型作业装备的通行尺寸范围内，底部预留的安装孔位按照通用行走总成的连接间距做了适配，不需要额外做转接支架就能直接配套标准轮组或履带行走模块，前端的吊环结构集成在格架最前端的横梁上，满足整机组装、转运过程中的吊装需求，

　　不需要额外焊接临时吊点破坏主体结构。格架上部的平面区域预留了多组标准化安装孔位，可以根据不同的作业需求加装动力总成、作业工具挂载架、操控台支架等不同模块，不需要对主体框架做二次切割修改，镂空的结构设计也方便后期对布置在框架内部的管线、阀件做检修维护，不需要大面积拆解外覆盖件就能触及内部构件。从实际使用的工况适配性来看，这种全焊接格架结构没有多余的紧固件连接点位，长期在振动环境下使用不会出现螺栓松动、框架异响的问题，圆形管材的流线型外表面也不容易积存泥土、作业碎屑，日常维护的清理工作量远低于封闭式板材机架，在农林作业小型机械、场地转运代步装备、小型工程作业机具的主体结构设计中，这类格架结构的应用占比正在逐步提升，相比传统的铸造机架、

　　板材折弯机架，其生产加工不需要开模，只需要按照三维模型的杆件尺寸下料、做相贯线切割后就可以组焊成型，小批量生产的周期更短，也可以根据不同客户的定制需求快速调整杆件长度、安装点位位置，不需要投入额外的工装改造成本。在结构校核的过程中，重点关注了几个高应力节点的形变余量，包括前端牵引连接点、底部行走轮安装支座、上部重载模块安装位的焊缝强度，通过调整斜向支撑杆件的排布角度，把集中载荷分散到多根主纵梁上，避免单根杆件承受过大的集中应力，所有外露的焊接端面都做了倒角处理，避免后期组装、使用过程中出现尖锐边角划伤操作人员的问题，整体结构没有冗余的装饰性构件，每一根杆件都承担对应的受力或安装支撑作用，在保证整体结构强度满足满载工况使用需求的前提下，尽可能压缩了整体自重，降低装备行走过程中的动力损耗。
