通风盘式制动总成结构设计方案

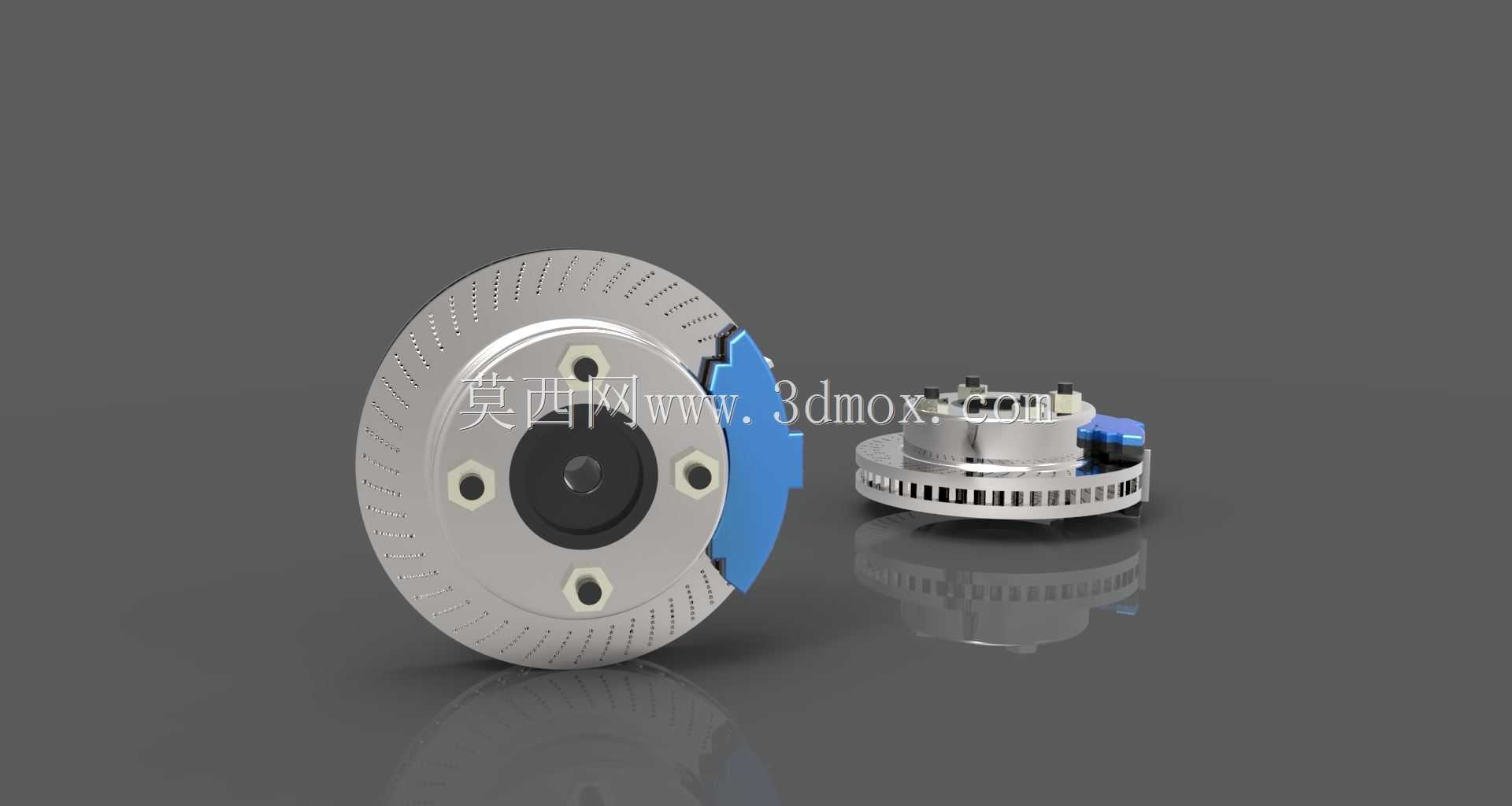

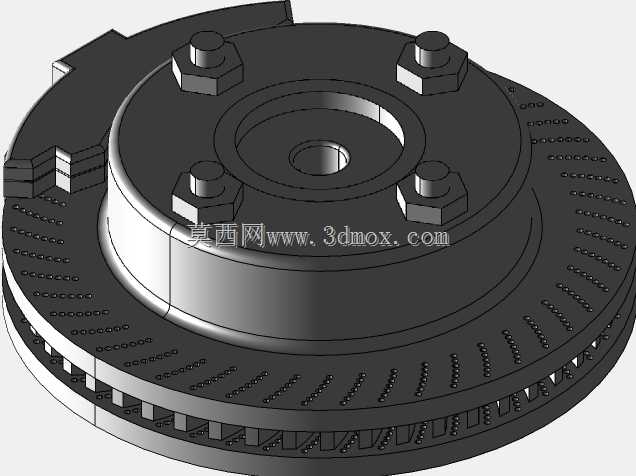

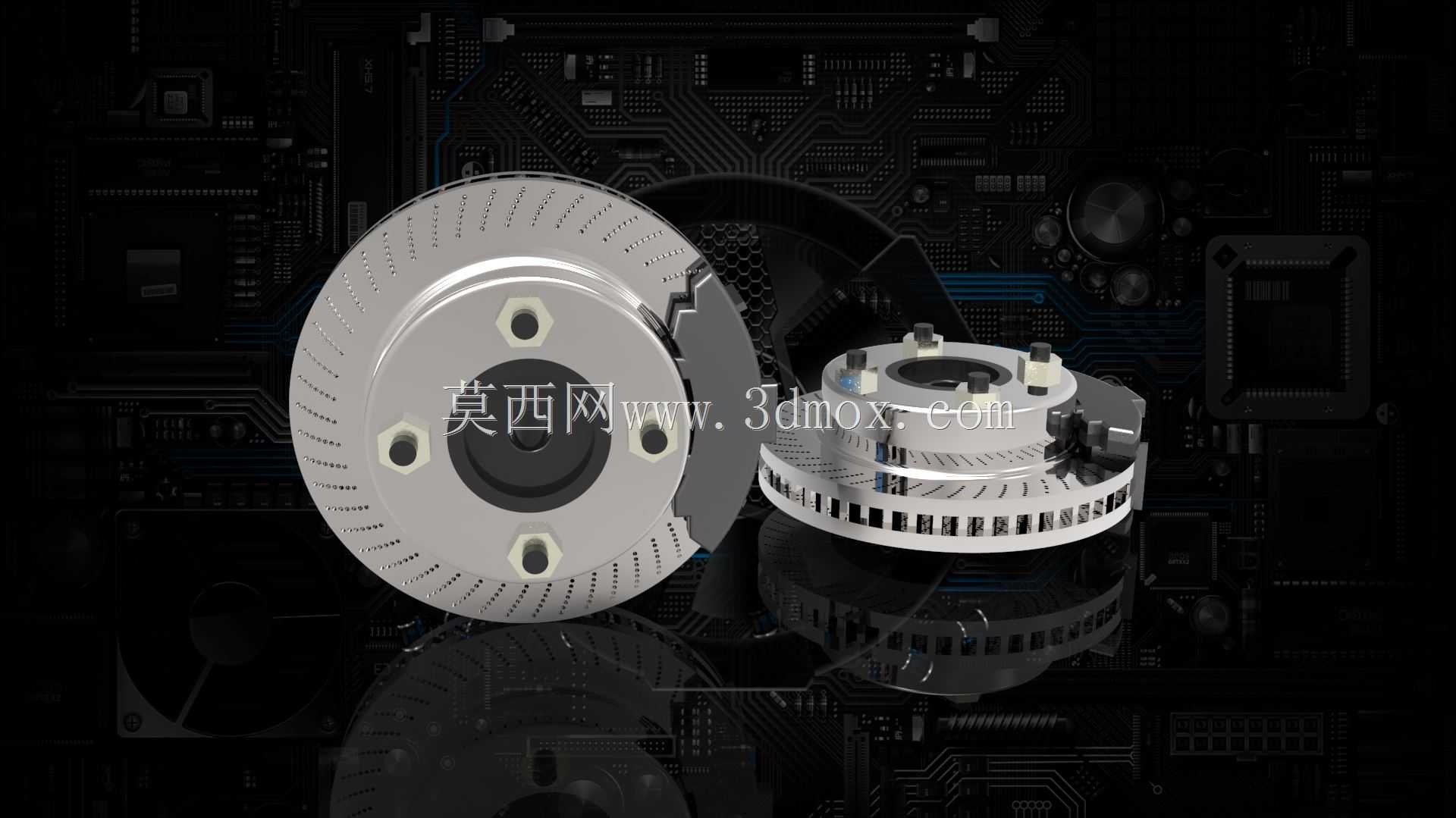

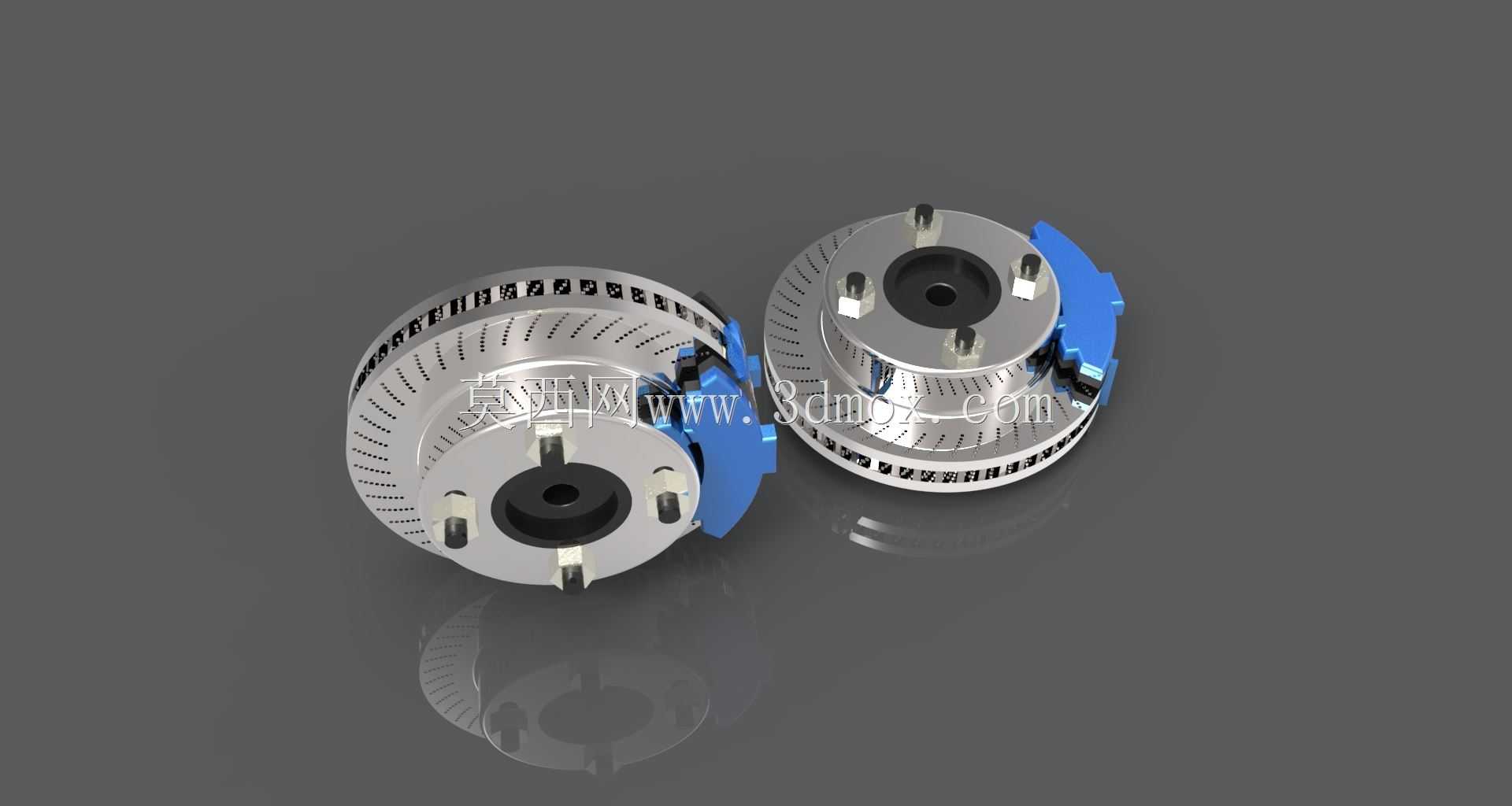

这套制动结构主要面向乘用车辆、轻型商用车辆的轮端制动需求设计，也可适配小型工程作业机械的行走轮制动场景，核心作用是在车辆行进过程中通过摩擦副的压紧作用，将行进动能转化为热能耗散，实现车辆减速、驻车保持的功能。从结构设计逻辑来看，整体采用浮动卡钳搭配通风制动盘的布局，制动盘本体设置周向分布的通风散热槽道，在轮端随轴转动时可利用离心效应带动空气流经盘体内部流道，带走连续制动产生的堆积热量，避免长时间制动工况下摩擦系数热衰减，保障制动效能的稳定性。卡钳部分采用分体式导向销安装结构，制动时单侧活塞推动内侧摩擦片先贴合制动盘工作面，随后卡钳本体沿导向销反向滑动，带动外侧摩擦片同步压紧盘体，两侧摩擦片的压紧力可自动平衡，不会出现单侧偏磨的问题。设计过程中对安装边界做了充分适配，制动盘的中心定位孔、周向安装螺栓孔的节圆尺寸完全匹配常规乘用车辆的轮毂轴承单元安装基准，卡钳的安装支架定位面与转向节的安装接口公差控制在±0.02mm范围内，装车时无需额外做适配加工即可完成定位装配。摩擦片的背板设置有减震消音片安装槽，可配套粘贴阻尼减震片，降低制动过程中摩擦副高频振动产生的制动异响。制动盘的工作面预留了标准的磨损余量刻度，日常维保过程中可直接通过目视检查盘体磨损量，无需拆解测量即可判断是否需要更换部件。卡钳本体的活塞腔设置有防尘密封圈与液压密封圈的双层密封结构，既可以阻挡路面泥沙、积水进入活塞腔造成活塞卡滞，也能在制动解除时带动活塞自动回位，避免摩擦片长期拖磨造成的动力损耗与异常磨损。整体结构的运动干涉检查覆盖了轮端跳动的全行程范围，在悬架上下跳动、转向最大角度的工况下，制动总成与周边的轮毂、转向拉杆、悬架摆臂均保持足够的安全间隙，不会出现运动磕碰的问题。
