带复位弹簧结构的多板层叠级进冲压模具

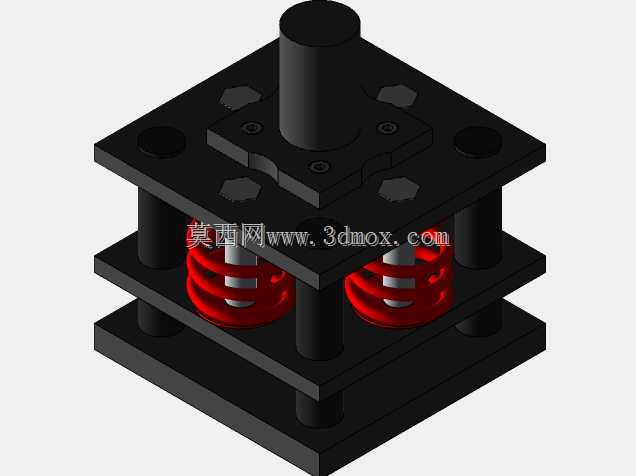

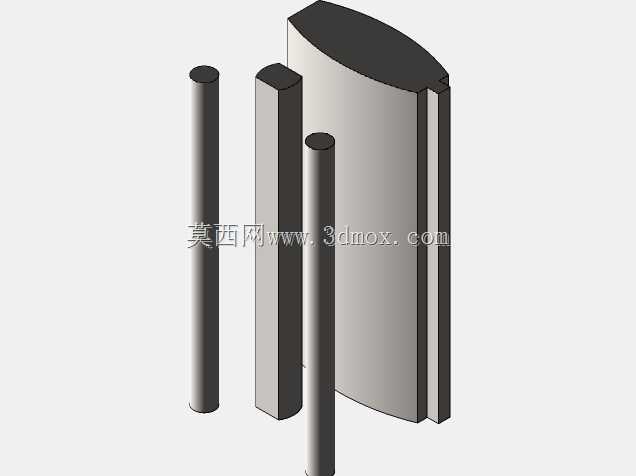

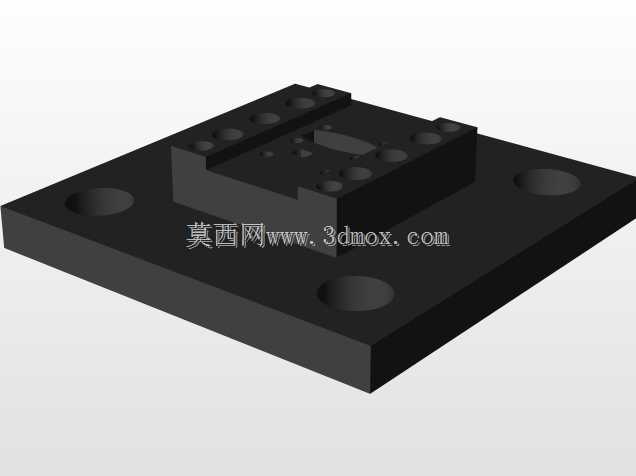

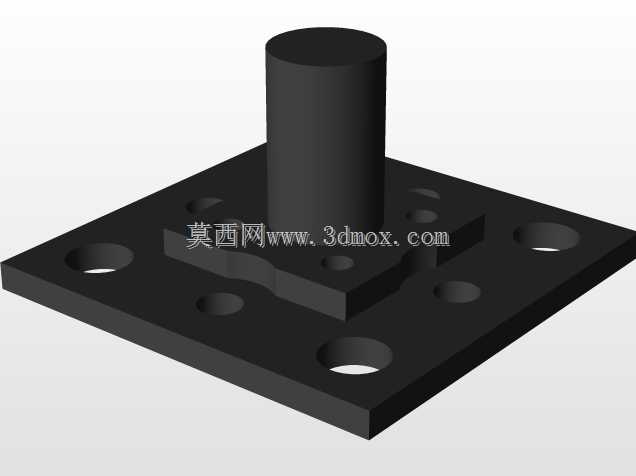

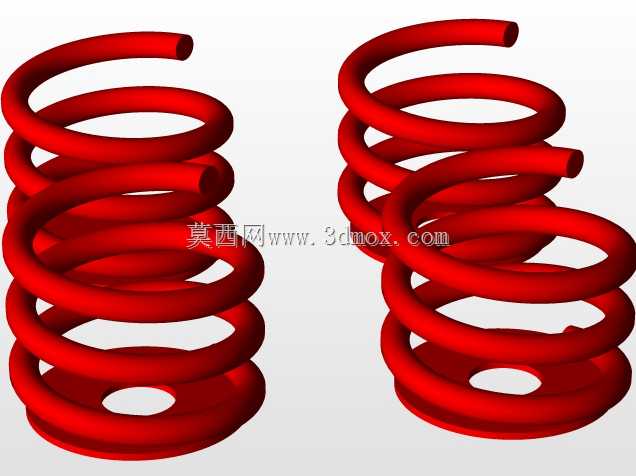

这套层叠式多板级进模结构，核心适配中小尺寸金属冲压件的连续冲压工序，常见于电子接插件、小型五金弹片、家电金属结构件的批量冲压生产场景，可直接安装在对应吨位的开式可倾压力机或闭式单点压力机工作台面，配合自动送料机构完成多工位连续冲压作业。整套模架采用四层板层叠布局，从上至下依次为上模座、上垫板、卸料板、下模座，导柱沿模座四角对称布置，保证上下模合模过程的同轴度精度，避免冲裁过程中出现啃模、毛刺超差的问题。顶部设置的模柄采用标准圆柱结构，可直接与压力机滑块的模柄孔配合锁紧，无需额外加装模柄夹板，适配多数常规中小吨位压力机的安装接口。上下模之间对称布置的矩形螺旋压缩弹簧，承担卸料板的复位驱动力，合模时弹簧随上模下行压缩储存弹力，开模时弹簧释放弹力推动卸料板将卡在上模的料带平稳脱出，避免料带随上模上行带料变形，弹簧预压量在设计时预留了15%的压缩余量，可抵消长期冲压带来的弹簧疲劳衰减，延长弹簧更换周期。导柱采用滑动配合结构，导套压入上模座对应安装孔，导柱固定在下模座，配合间隙控制在0.02-0.03mm区间，既保证合模导向精度，又避免过盈配合带来的导柱拉伤问题。模座上预留的内六角螺栓安装沉孔，用于锁紧固定各板层的凸模、凹模镶块，沉孔深度完全覆盖螺栓头厚度，合模时不会出现螺栓头干涉上下模贴合的问题。整套结构的安装边界可适配工作台面尺寸不小于模座外轮廓1.2倍的压力机，安装时需保证模柄中心与压力机滑块中心同轴度偏差不超过0.05mm，避免偏载导致导柱异常磨损。设计过程中优先考虑了冲压工序的连续作业稳定性，卸料板的行程设置匹配料带厚度加导正销导入长度，保证送料过程中料带不会被卸料板压伤，同时各工位的型孔位置在层叠板上的投影公差控制在0.01mm以内，确保多工位级进冲压时的步距精度，减少冲压件的尺寸超差率。
