通用可调式玻璃瓶切割工装结构设计

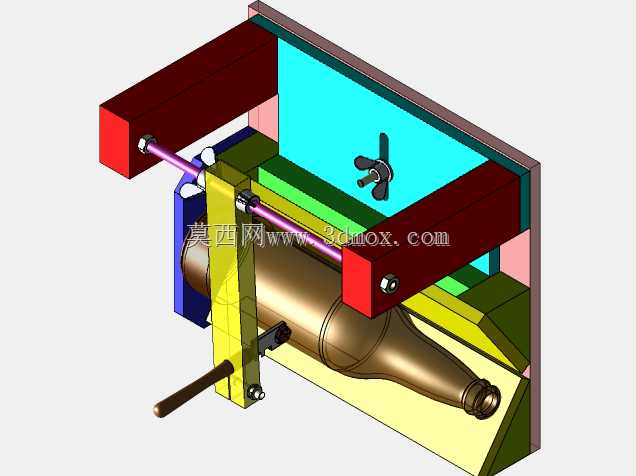

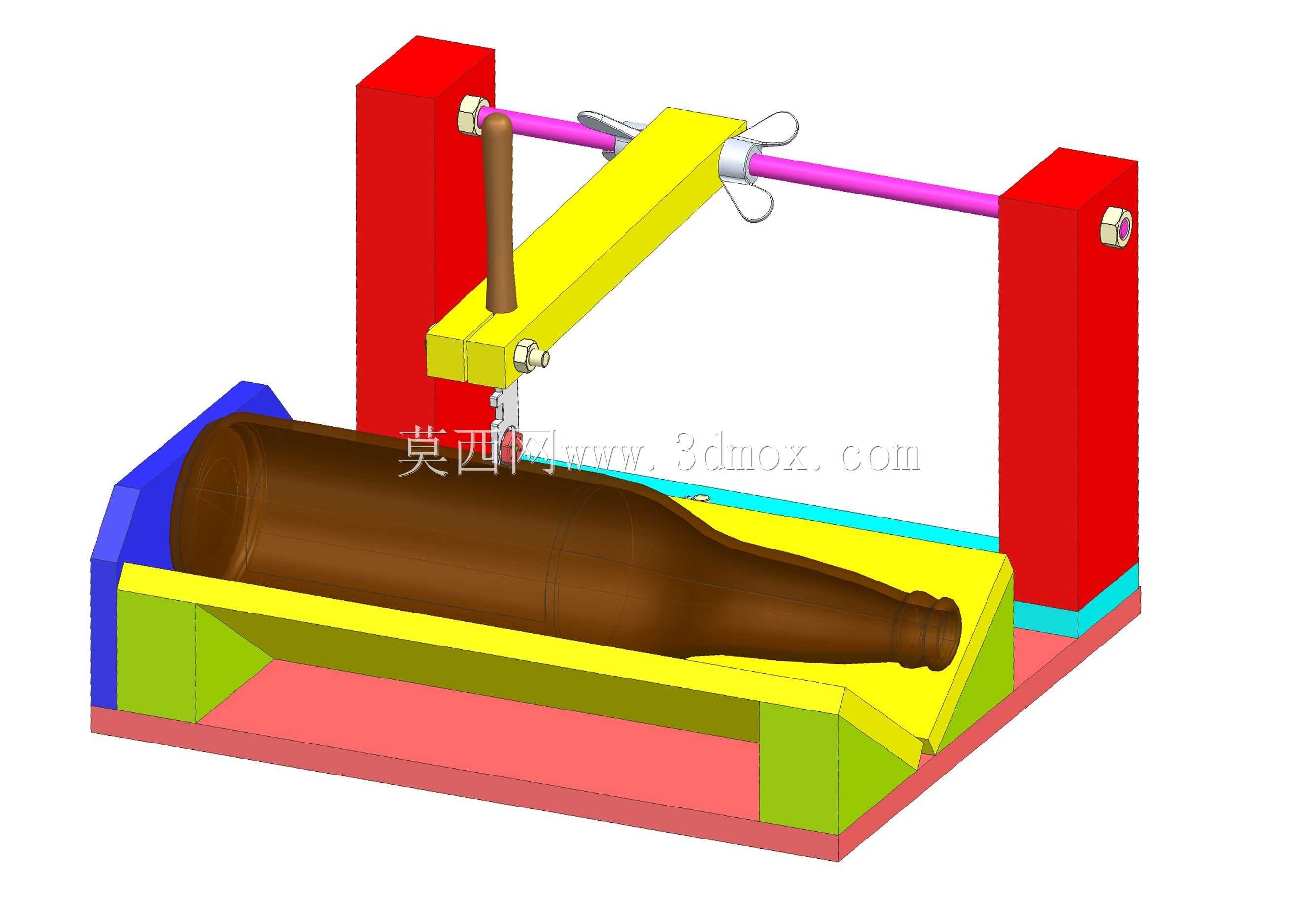

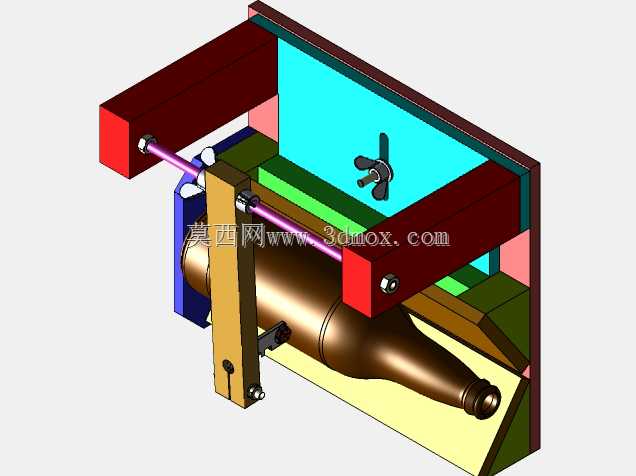

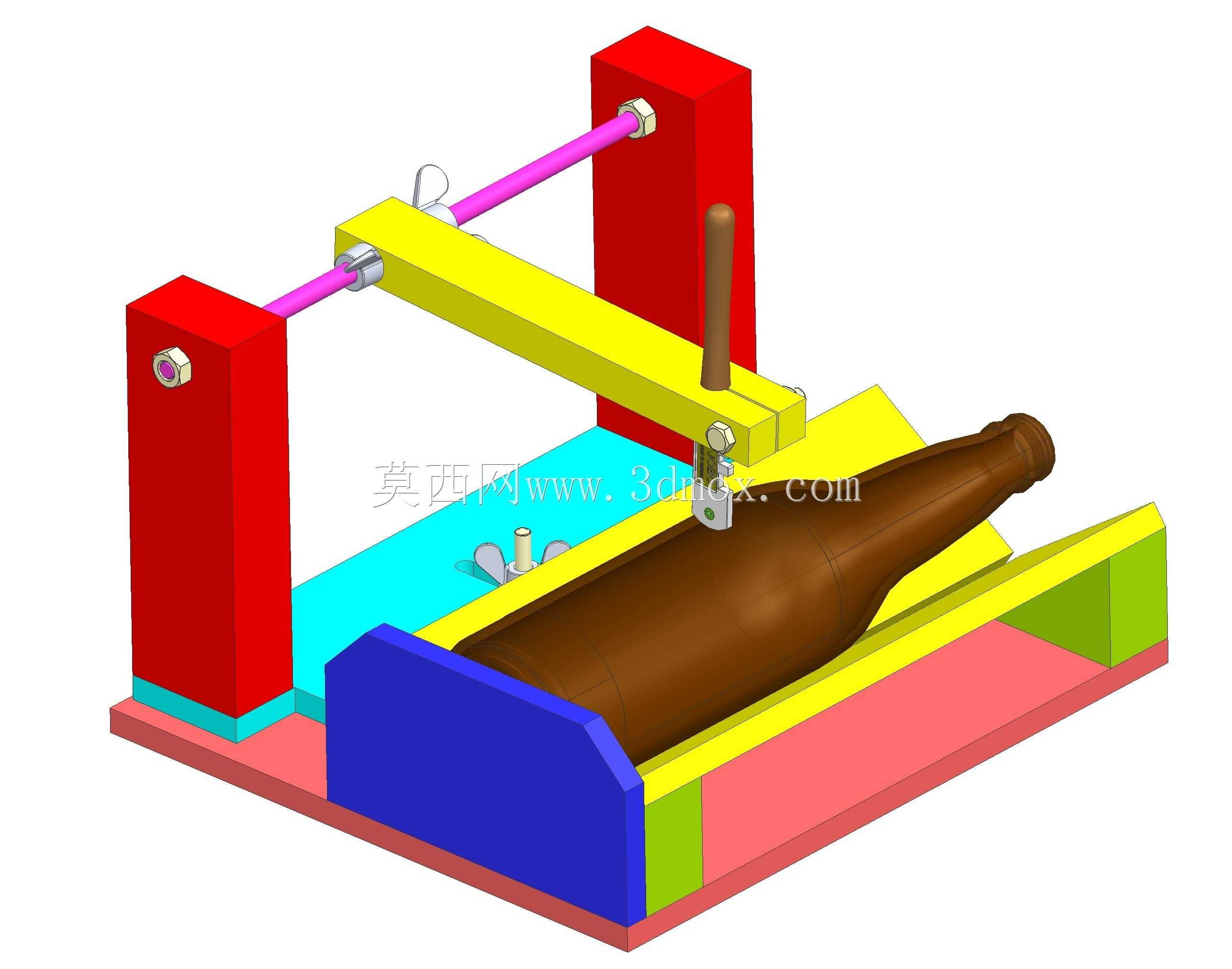

这款手动玻璃瓶切割装置，主要面向手工创作、小型工坊的玻璃瓶二次加工场景，可适配不同直径、不同长度的圆柱类玻璃瓶体，完成瓶身环形刻线作业，为后续热震拆分瓶体提供精准的预切痕，解决了手工切割玻璃瓶时刻线偏移、施力不均导致的瓶体碎裂问题。从结构设计逻辑来看，装置采用卧式承托布局，底部为整体式安装基座，作为所有功能部件的安装基准，基座上设置了可沿长度方向滑移的端部定位挡块，配合V型承托槽结构，能够对不同长度的瓶体实现轴向定位，避免切割过程中瓶体沿轴向窜动；两侧的立式支撑座跨设在承托槽两侧，支撑座上安装了可沿竖直导杆调整高度的横向横梁，横梁上搭载带操作手柄的刀头组件，刀头可沿横梁横向滑移调整位置，同时刀头组件自带压力调节结构，能够根据玻璃壁厚调整刻线时的下压力度，保证刻线深度均匀一致，既不会因为压力过浅导致后续拆分失败，也不会因为压力过大直接压裂瓶体。在实际使用过程中，操作人员只需将待加工玻璃瓶放置在V型承托槽上，调整端部挡块确定切割位置的轴向尺寸，再调整横梁高度与刀头横向位置，使硬质合金刀头对准瓶身待切割位置，轻压操作手柄带动刀头贴合瓶壁，匀速转动瓶体一周即可在瓶身留下连续均匀的环形刻痕，后续沿刻痕施加冷热交替应力即可整齐拆分瓶体，整个操作过程无需复杂装夹，对操作人员的技能要求较低。从安装边界来看，装置整体采用桌面式布局，基座底部为平整安装面，可直接固定在常规工作台面上，整体占地尺寸适配小型工坊、家庭DIY的操作空间，无需额外配套动力源，纯手动操作即可完成作业。结构上所有运动副均采用简易的锁紧结构，调整时松开锁紧旋钮即可滑移对应部件，调整到位后拧紧旋钮即可锁止位置，没有复杂的传动结构，后期维护只需定期检查刀头磨损情况，更换刀头即可持续使用，维护成本极低。承托槽表面采用软性耐磨材质衬垫，避免装夹过程中刮花瓶身表面，同时增大与瓶体的摩擦力，保证转动瓶体时不会出现打滑偏移，保障刻线的圆度精度。两侧立式支撑座的导杆采用光轴结构，横梁升降过程中无卡滞，能够适配从细颈啤酒瓶到粗径储物罐等多种规格的玻璃容器，覆盖了日常常见的绝大多数玻璃瓶尺寸范围，相比固定尺寸的切割工具，通用性大幅提升，不需要针对不同瓶型更换配套夹具，单台设备即可完成多规格瓶体的切割预加工。
