车床用6英寸稳定中心跟刀支撑装置

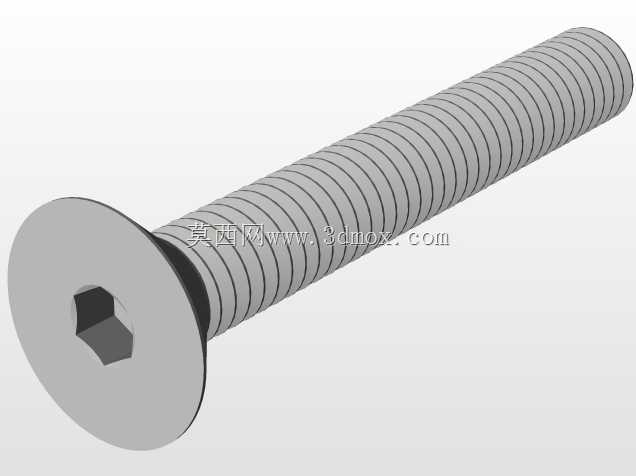

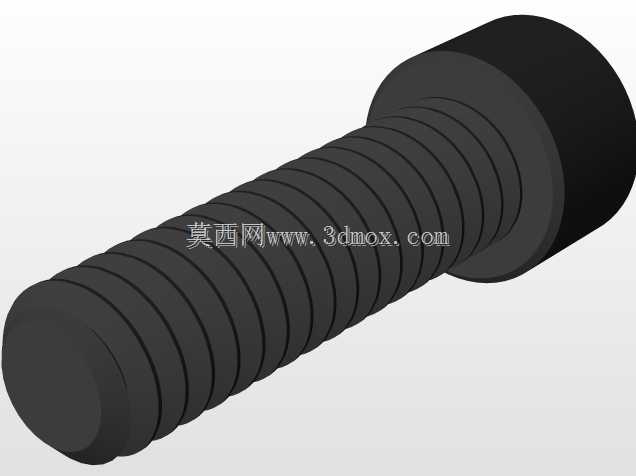

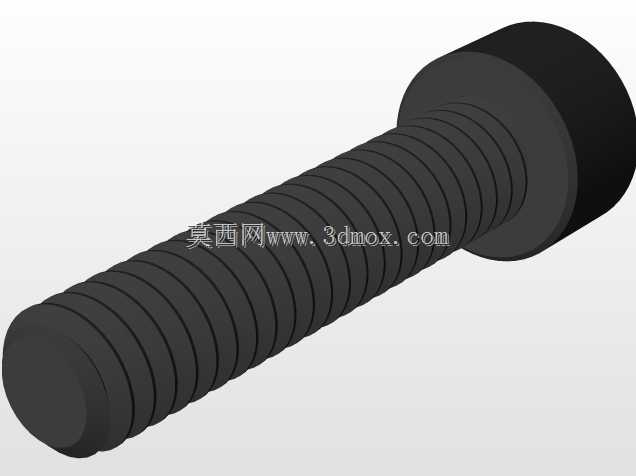

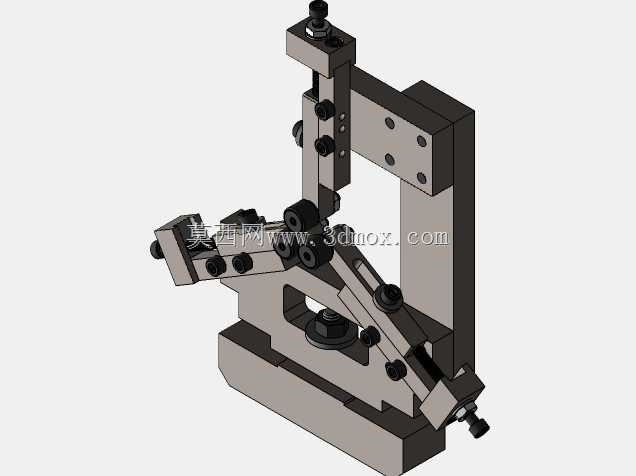

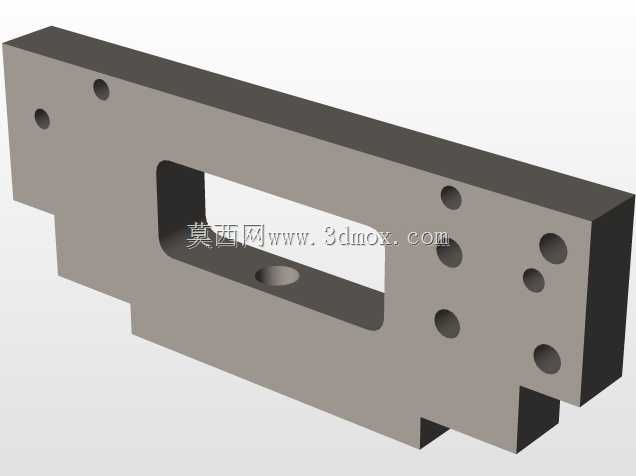

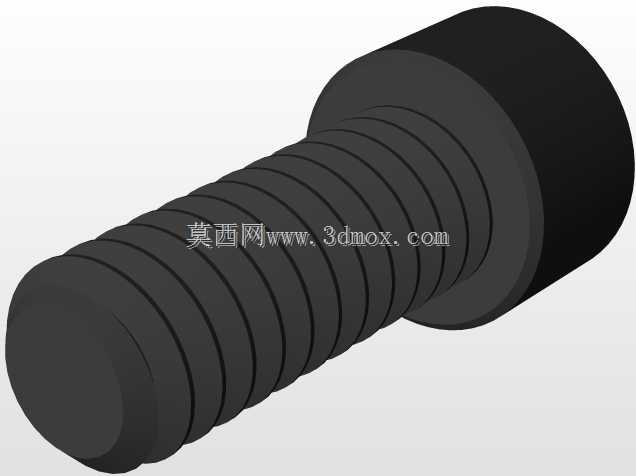

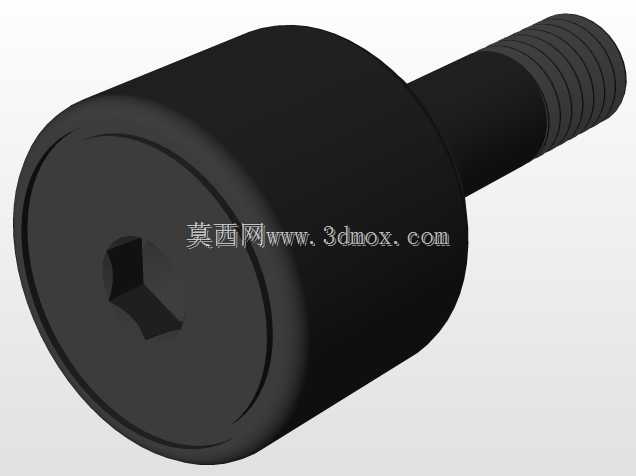

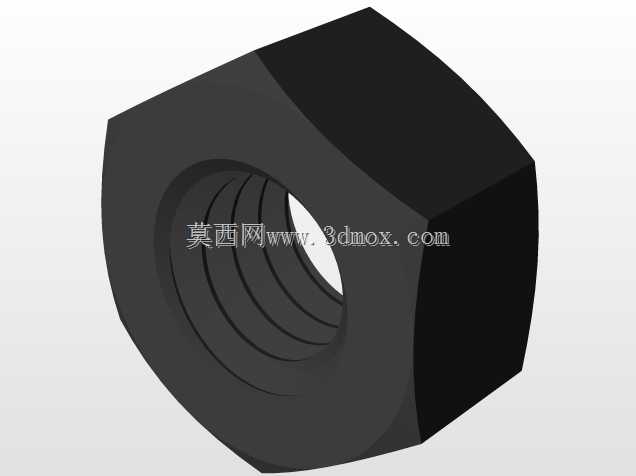

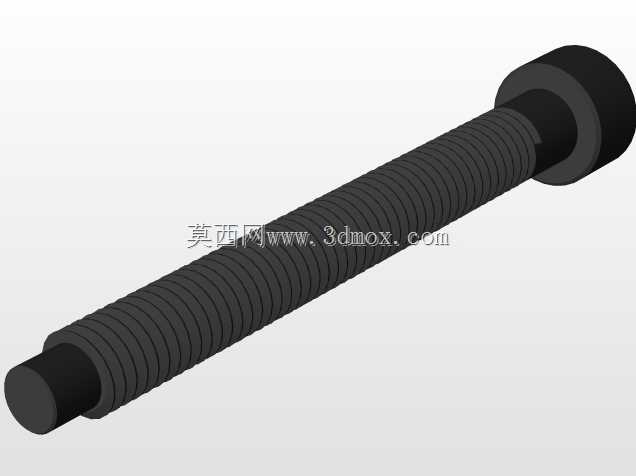

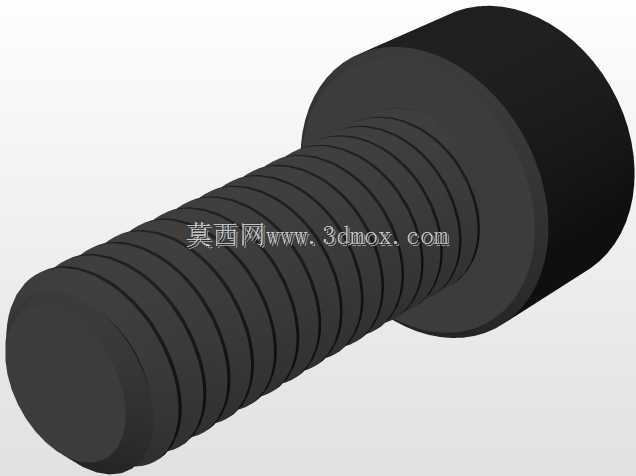

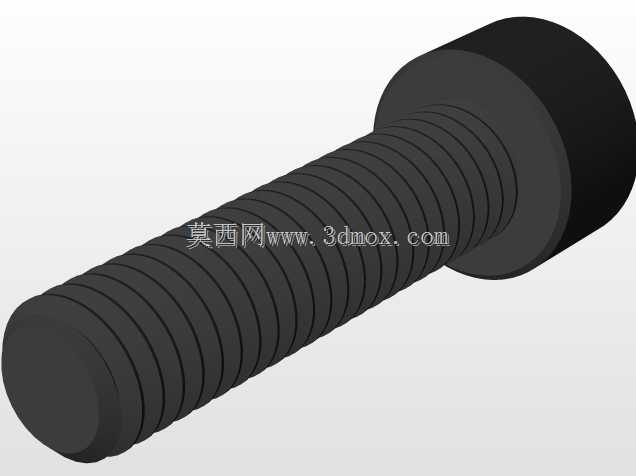

在普通车床加工长径比超过10的细长轴类工件时，工件受径向切削力作用极易出现让刀、振纹甚至弯曲变形的问题，这款稳定支撑装置就是针对这类加工场景设计的跟刀式支撑辅具，直接安装在车床中拖板位置，跟随刀架同步沿床身轴向进给，全程为切削点附近的工件提供刚性支撑，从根源上抵消径向切削分力带来的形变影响。装置整体采用C型开式框架结构，底部设置与车床中拖板T型槽匹配的安装基面，安装时可通过T型螺栓快速完成位置固定，整体安装边界控制在200mm×180mm×260mm范围内，不会与车床四方刀架、尾座顶尖产生运动干涉，适配6英寸规格的普通卧式车床加工行程。支撑端采用三点可调式接触结构，三个支撑触头分别对应工件的水平径向、垂直径向以及斜向支撑位，每个触头都配备独立的细牙螺纹调节机构，调节螺距为0.5mm，可根据不同直径的工件实现微米级的支撑间隙调整，触头端部采用硬质合金镶嵌结构，耐磨性能优异，长期与旋转工件接触也不会出现过快磨损导致的支撑间隙变大问题。设计过程中充分考虑了实际加工的操作便利性，所有调节旋钮都布置在装置外侧的易操作区域，操作人员在加工过程中无需俯身探入机床内部即可完成支撑间隙的微调，框架主体采用45号钢整体铣削加工后进行调质处理，整体刚性充足，不会在支撑过程中出现自身形变导致的支撑失效。斜向布置的支撑臂采用可翻转式铰接结构，在工件上下料时可直接将斜向支撑臂翻开，留出足够的工件装卸空间，无需整体拆卸装置即可完成工件更换，大幅缩短加工辅助时间。三个支撑触头的位置调整范围覆盖20mm到120mm直径的轴类工件，无论是光轴、台阶轴还是带少量键槽的轴类零件都能实现稳定支撑，支撑力可通过调节螺栓的锁紧程度进行控制，避免支撑力过大导致的工件顶弯问题，也能防止支撑力不足无法抵消切削振动的情况。装置的所有滑动配合面都设置了润滑油槽，日常维护时只需定期加注少量机油即可保证调节机构的顺畅运行，不会出现锈死、卡滞的问题，在实际加工测试中，加装该支撑装置后，细长轴加工的圆柱度误差可降低60%以上，表面粗糙度可稳定达到Ra1.6水平，有效解决了细长轴加工的振颤难题。
