手持式重力进料气动喷漆枪结构设计

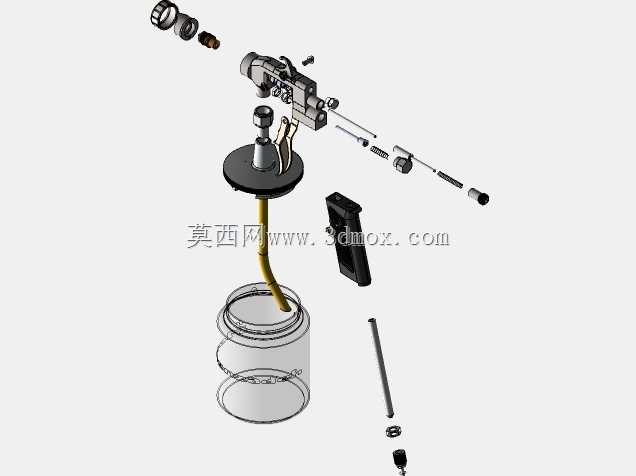

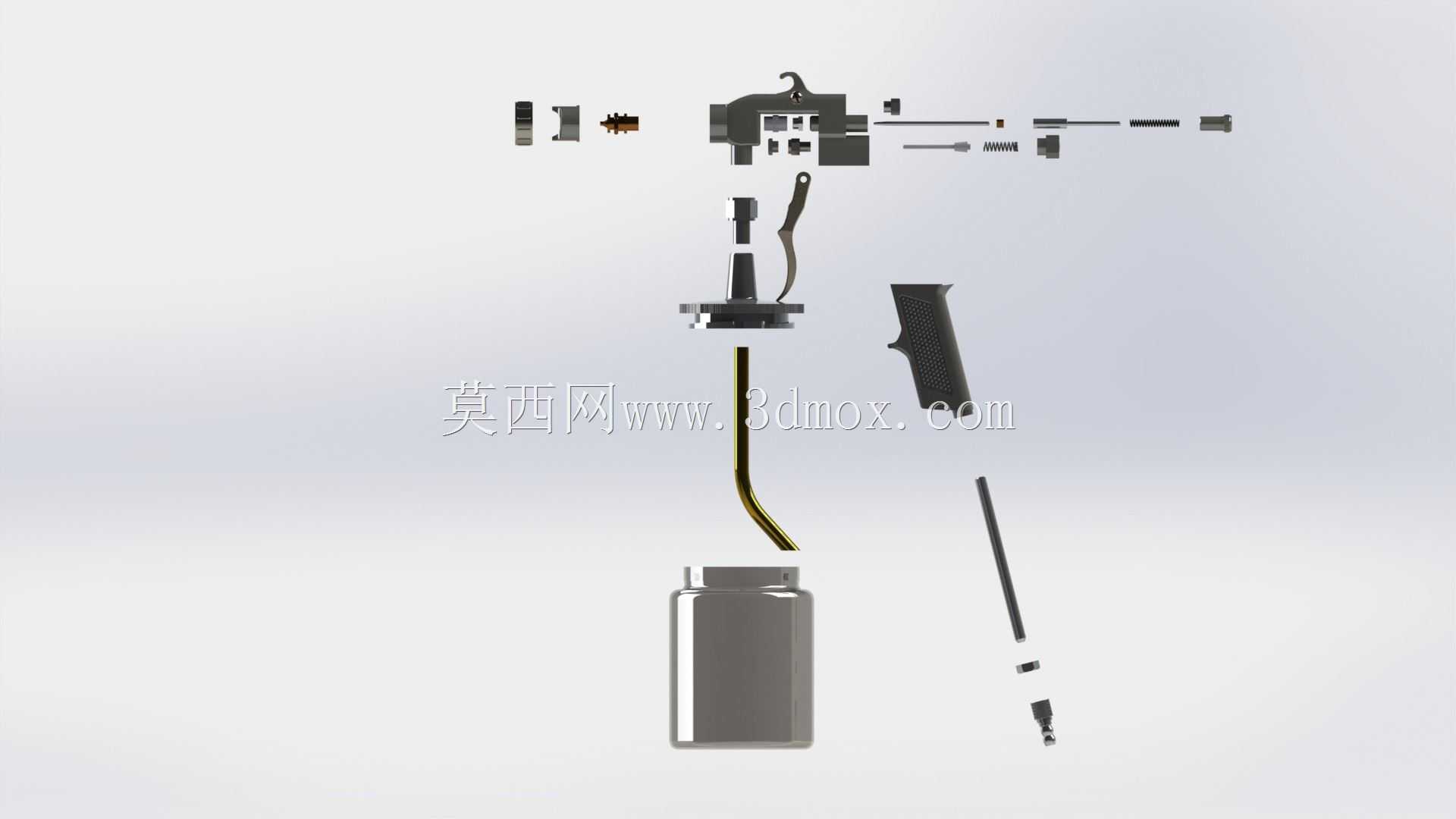

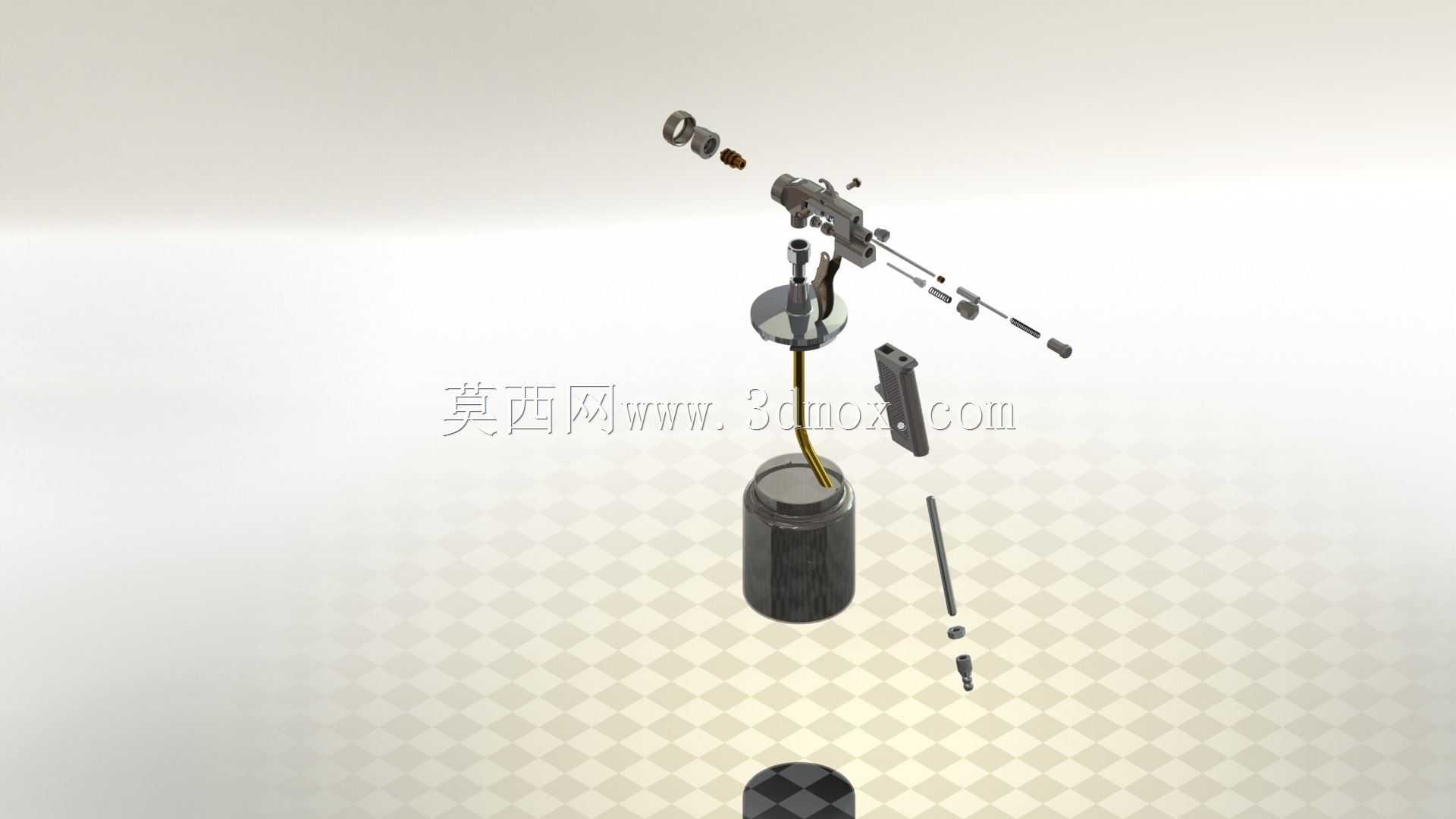

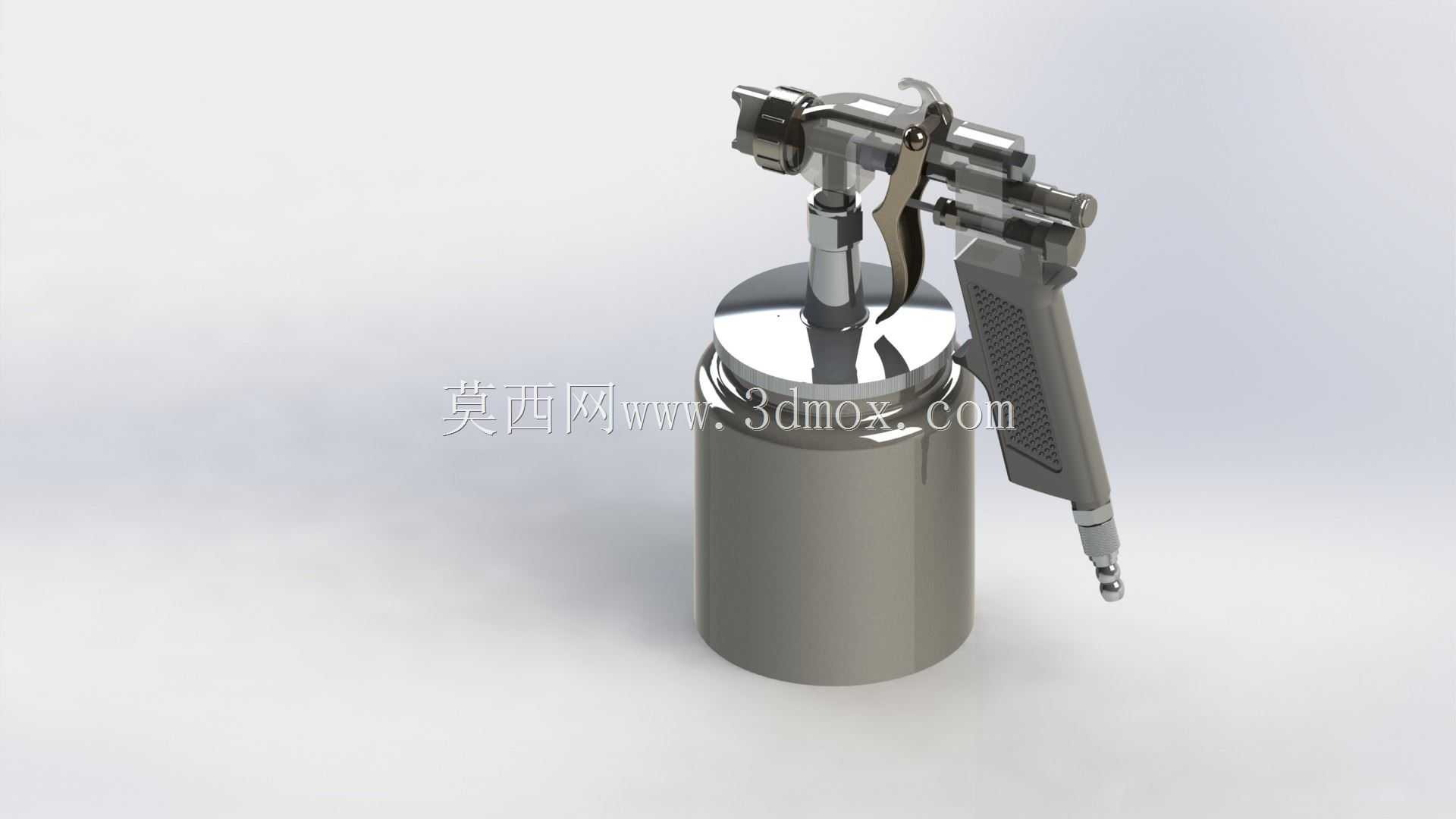

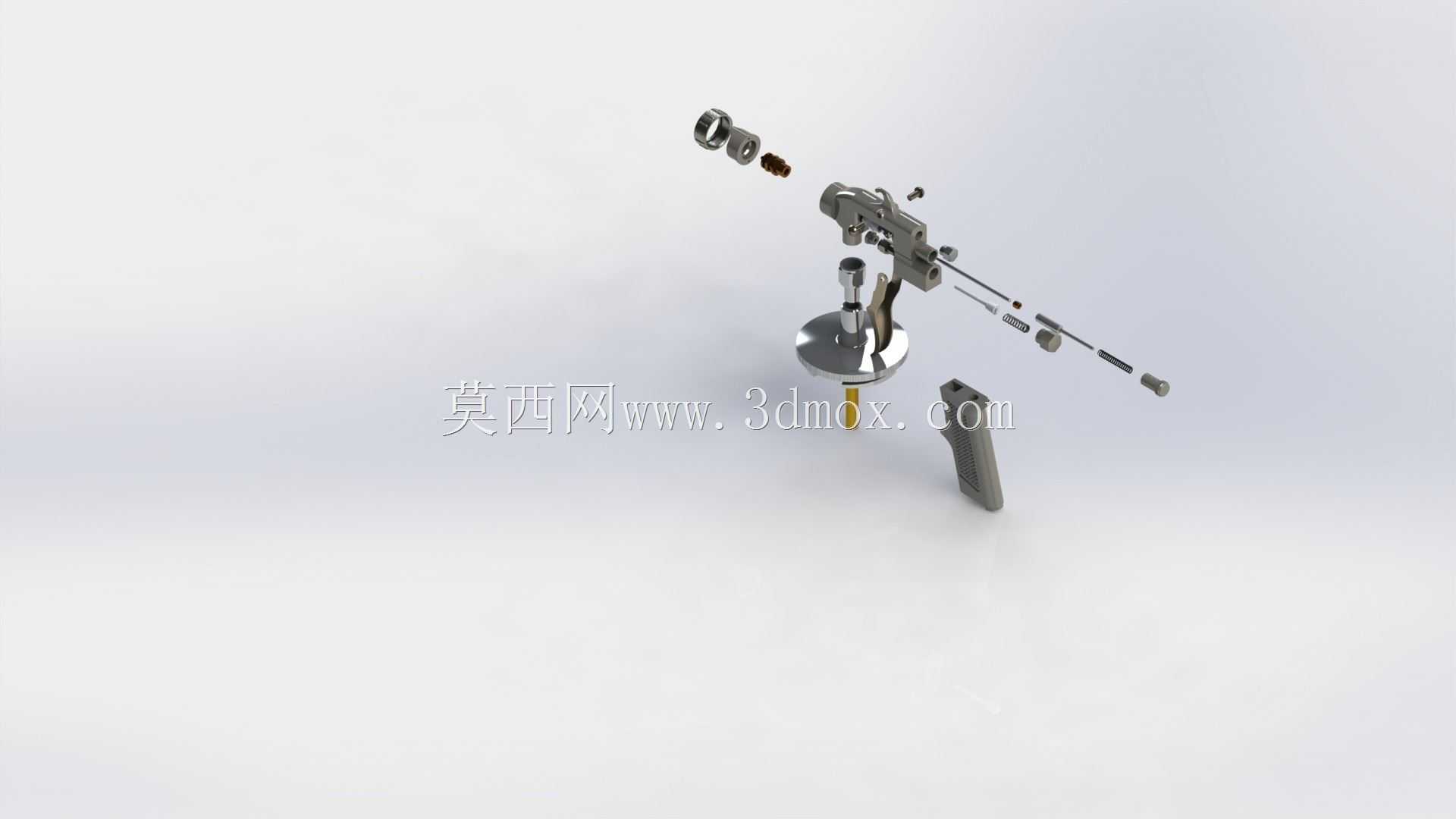

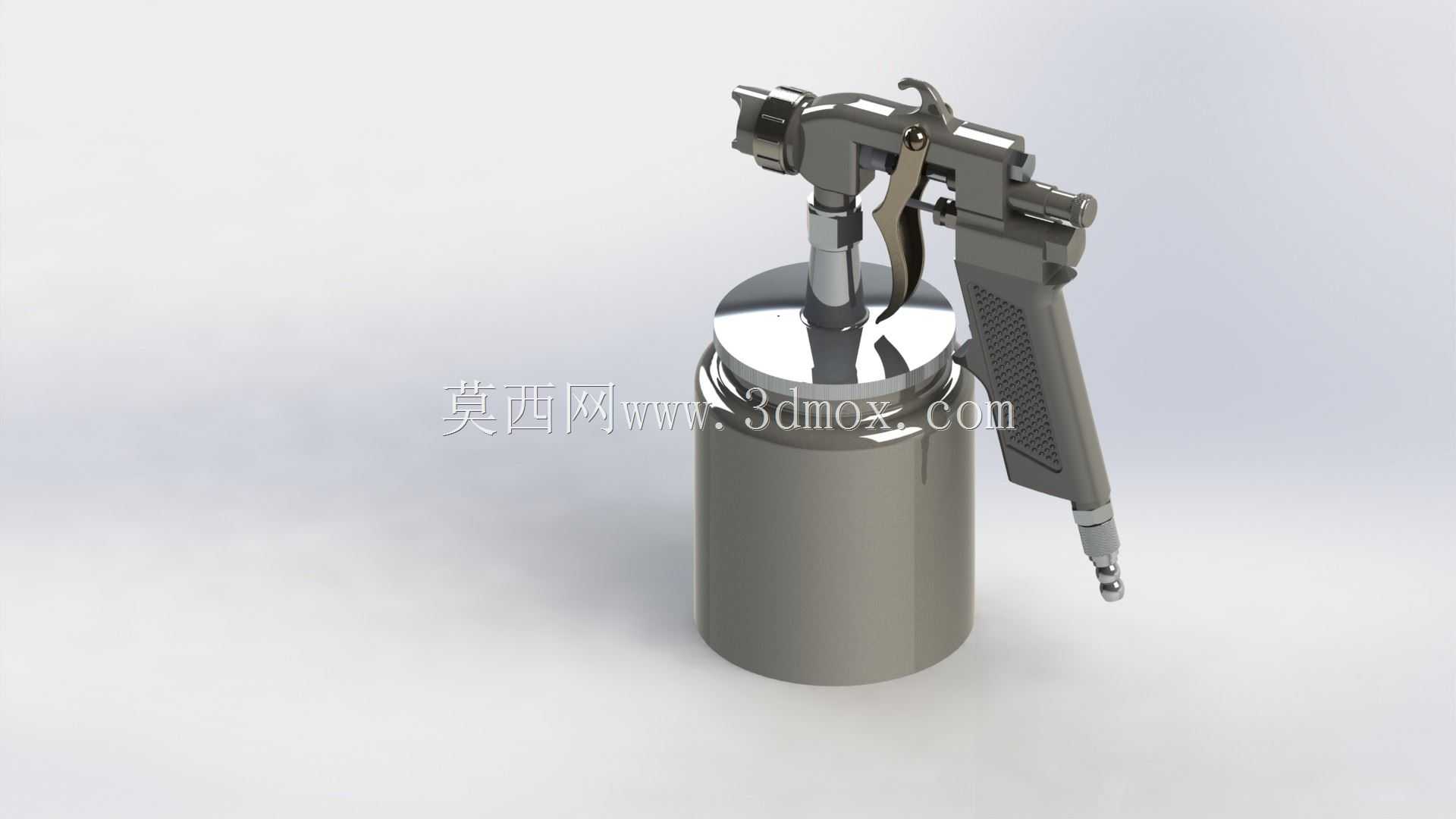

这款手持式重力进料气动喷漆枪，主要面向各类金属构件表面涂装、五金件防锈喷涂、小型工件补漆作业场景，在机械加工车间的工件表面预处理、五金制品厂的成品涂装工序、汽修门店的钣金补漆作业中都有广泛应用，能够适配常规油性漆、水性漆等多种常见涂装物料，依靠压缩空气作为动力源实现涂料的雾化喷出，相比手工刷涂作业，喷涂后的漆面均匀度更高，作业效率可提升数倍。从结构设计来看，整体采用枪式握持布局，握把处设置防滑纹理结构，适配长时间手持作业的握持需求，扳机采用杠杆式传动结构，扣合行程与涂料喷出量、气流量形成线性对应关系，操作人员可通过扣动扳机的深度灵活调整喷涂幅宽与出料量，适配不同面积的作业面需求。上部的涂料罐采用重力进料结构，罐身与枪体的连接位置设置密封锁紧结构，避免作业过程中涂料渗漏，罐口的密封盖可在添加涂料后快速闭合，减少涂料溶剂的挥发，同时避免作业过程中杂质落入涂料内造成喷嘴堵塞。枪体内部的气道与料道采用独立分离设计，压缩空气从枪柄位置的进气接口接入，经过内部气道导流至喷嘴位置的空气帽，在喷嘴出口处形成负压区域，将涂料罐内流下的涂料抽吸并打散雾化，空气帽上设置多组不同角度的出气孔，可调整喷涂幅面的形状，既可以喷出圆形的集中喷幅用于小面积补漆，也可以调整为扇形宽幅喷幅用于大面积连续喷涂作业。喷嘴与枪针采用精密配合结构，枪针的行程直接控制喷嘴的出料开度，配合气道的气压调整，可实现从细线勾勒到大面积覆盖的不同喷涂效果，枪体上设置的调节旋钮可分别调整气流量、涂料流量以及喷幅幅度，操作人员可根据涂料黏度、作业环境温度、作业面材质的不同灵活调整参数。整体结构的安装边界紧凑，枪体总长度适配常规成人单手握持尺寸，涂料罐容量适配单次连续作业15至20分钟的用料需求，无需频繁添加涂料，各连接部位均采用标准螺纹接口，易损的喷嘴、枪针、密封件均可快速拆卸更换，日常维护清理时可将料道接触部件完全拆解，清除残留涂料避免干结堵塞通道。在实际选型适配时，这类喷漆枪可配套常规工厂压缩空气管网使用，也可搭配小型移动式空压机完成户外零散作业，枪体的金属结构部件采用耐磨耐腐蚀材质制作，可耐受常见涂料溶剂的腐蚀，长期使用不易出现结构锈蚀损坏，握持部位的重心经过平衡设计，装满涂料后整体重心靠近握持位置，减少长时间手持作业的手臂疲劳感。
