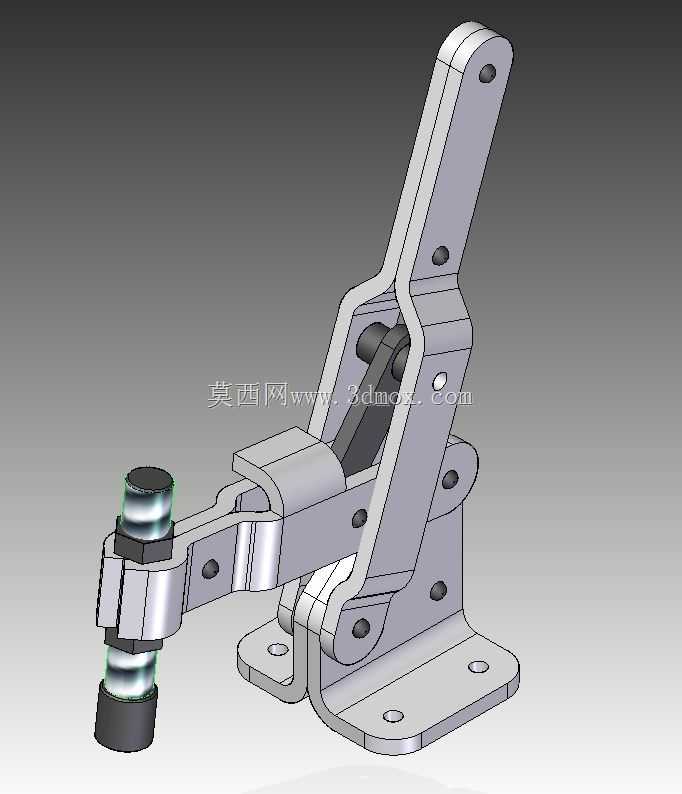

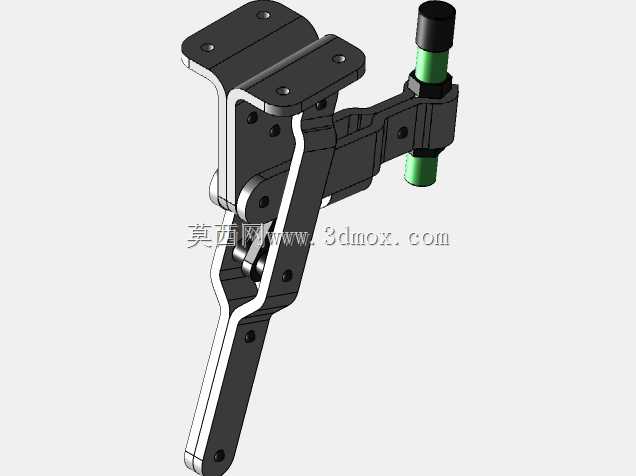

立式快速夹钳压紧机构三维结构

这款立式压紧式快速夹钳，是工装夹具领域应用极广的标准压紧执行件，在焊接工装、装配治具、检具定位、木工加工固定、电子元器件压合工位都能见到它的身影，核心作用是在工序作业时对工件施加稳定的垂直压紧力，避免工件受切削力、焊接应力、装配外力时出现位移、翘曲，保障加工或装配的尺寸一致性。从结构设计逻辑来看，它采用了多连杆过死点自锁的机械原理，扳动操作手柄到竖直闭合位置时，连杆机构会越过力学死点，此时即便压紧端受到工件反向的顶出力，夹钳也不会自行松脱，无需额外施加锁止力就能保持稳定的压紧状态，打开时只需反向扳动手柄，即可快速释放压紧力，单步操作的开合时间远低于螺栓压紧、压板压紧等传统固定方式，能大幅缩短单件工件的装夹辅助时间，适配批量生产的快换工装需求。夹钳的底座采用带安装孔的平板式结构，四个沉头安装孔分布在底座四角，安装时可通过内六角螺栓直接固定在工装基板、工作台面或治具框架上，安装边界清晰，底座的贴合平面度公差控制在0.1mm以内，能保证安装后夹钳整体无歪斜，压紧力方向垂直于安装基准面。压紧端配置了可调式压头，压头带有橡胶缓冲垫，既可以通过旋转压头调整压紧行程，适配不同厚度的工件装夹需求，橡胶垫还能避免刚性压头直接接触工件表面造成压痕、划伤，对表面质量要求高的钣金件、塑胶件、阳极氧化零件十分友好。夹钳的所有铰接点都采用了铆接销轴连接，销轴与连杆孔之间预留了合理的转动间隙，长期反复扳动也不会出现卡滞，同时连杆的受力截面经过了加厚处理，在额定压紧力工况下不会出现连杆变形、销轴剪切断裂的问题。操作手柄的长度经过力学优化，操作人员扳动时的握持力符合人体工程学要求，无需借助额外加力杆就能完成锁止操作，闭合后手柄处于竖直状态，不会占用过多的工装侧向空间，在排布密集的多工位工装板上也能灵活布置，不会和相邻的夹钳、定位块产生运动干涉。
