SDS转外螺纹连接适配接头结构设计

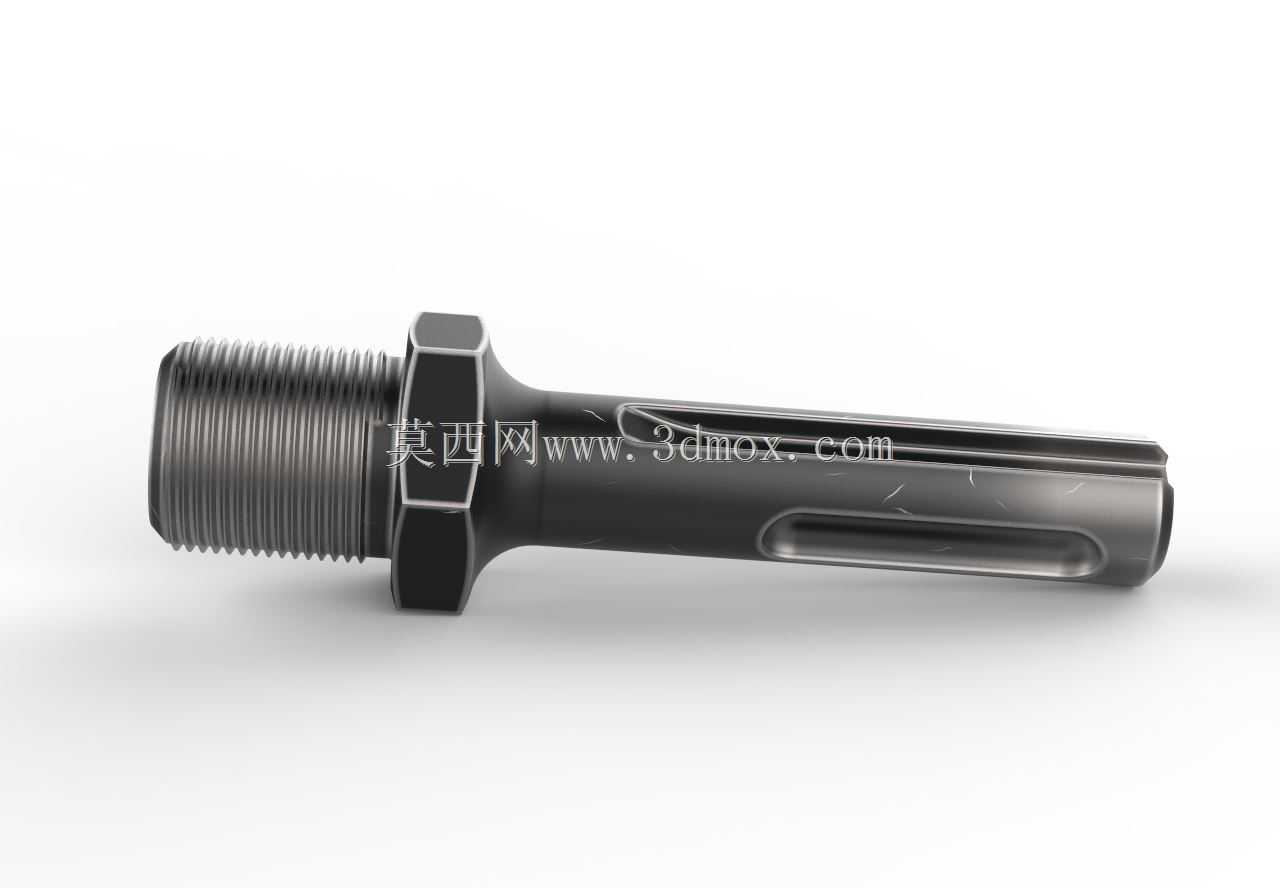

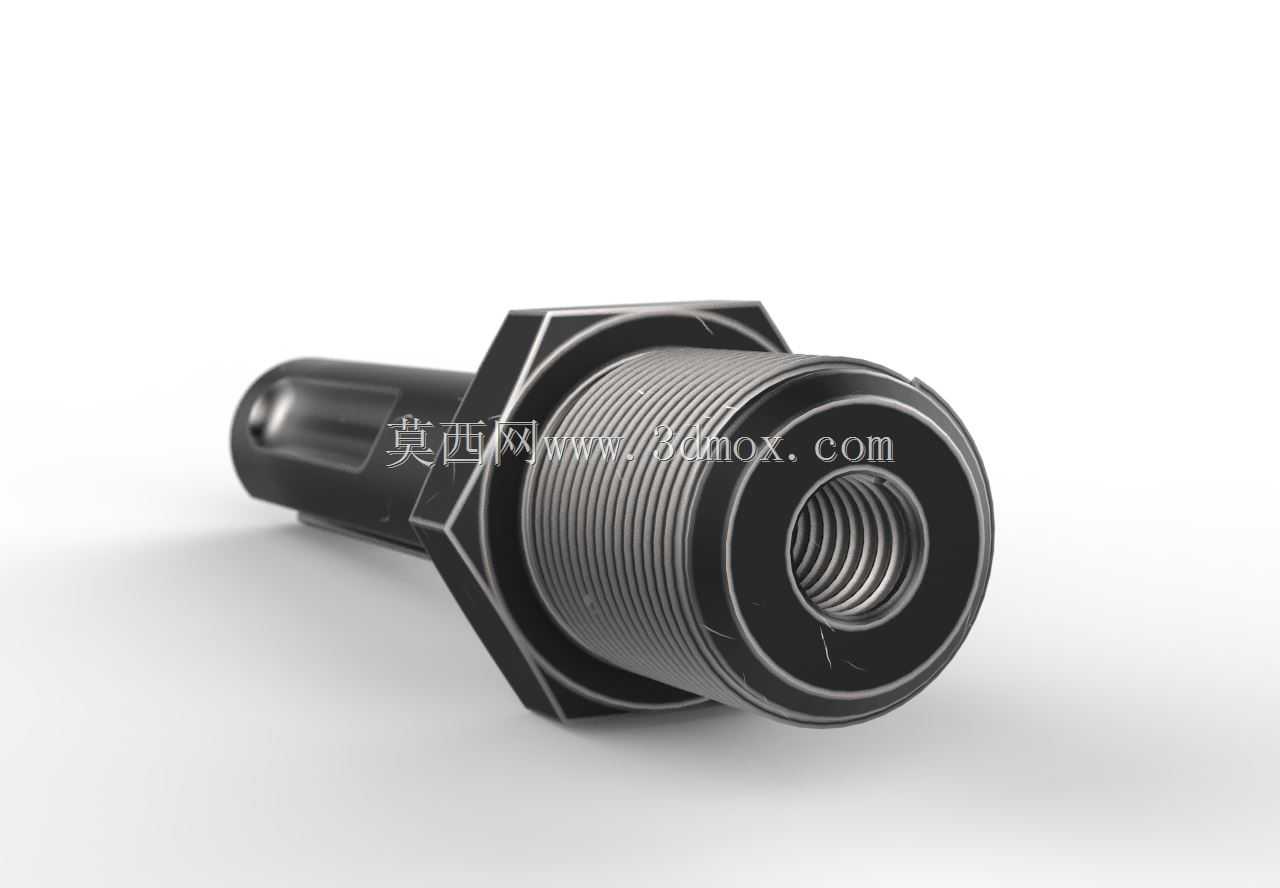

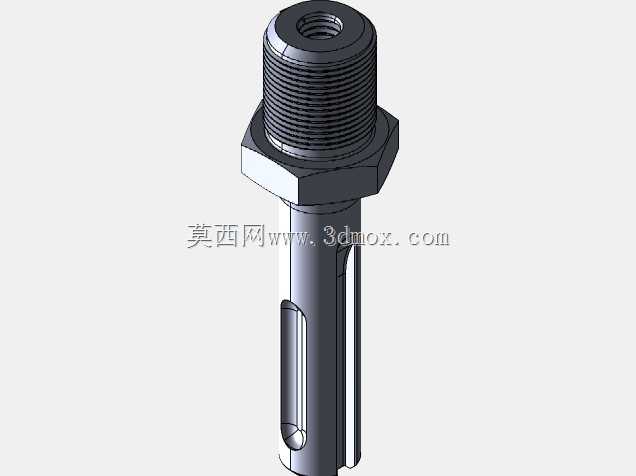

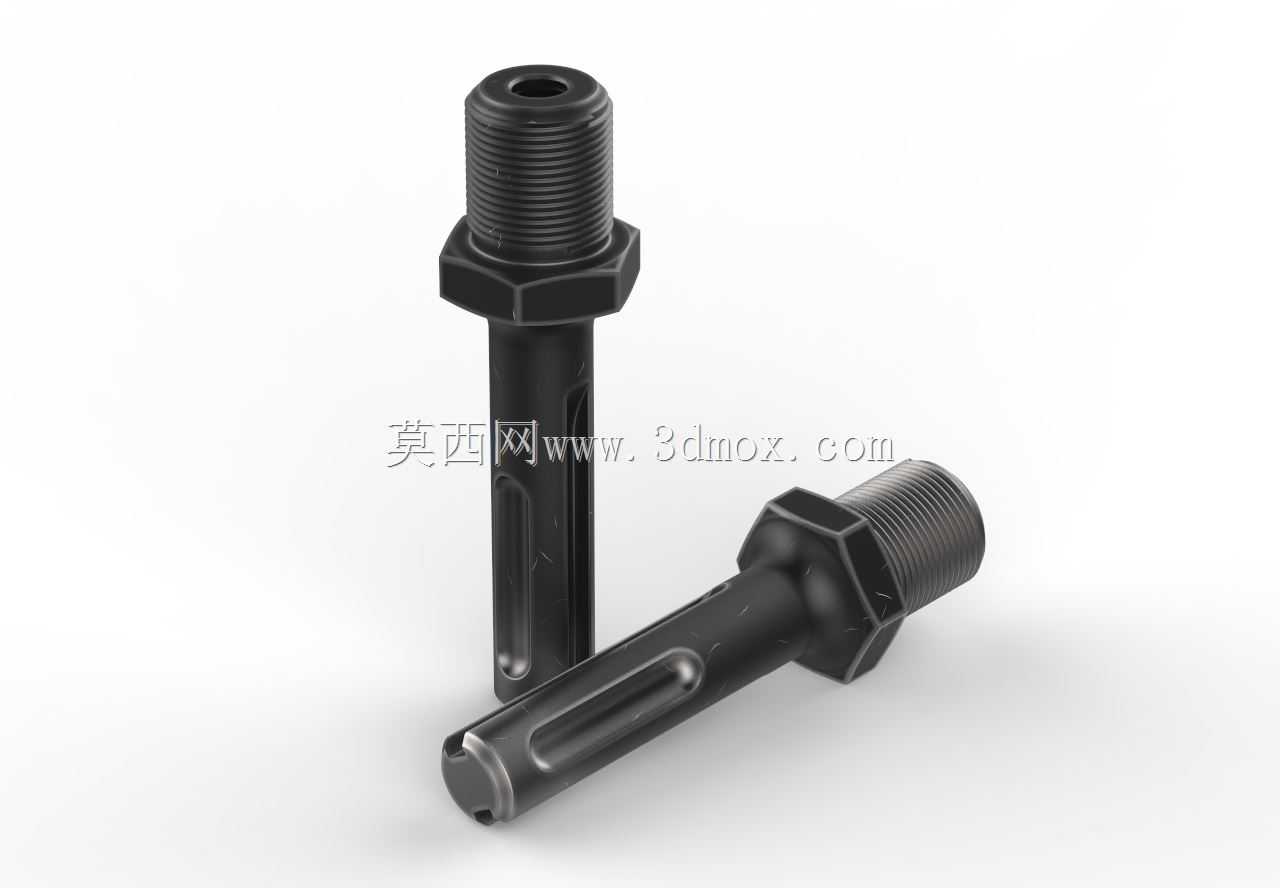

这款SDS转外螺纹适配接头，主要用于电动工具输出端与带内螺纹接口的作业附件之间的动力转接，常见于电锤、冲击钻类手持电动工具的附件拓展场景，能让标准SDS快换夹头输出端，可靠连接带1/2英寸外螺纹安装接口的钻夹头、开孔器、搅拌杆等作业部件，解决不同接口标准的工具附件无法通用的适配问题。从结构设计来看，整体采用同轴回转体加局部工艺结构的布局，一端为标准SDS插入柄，柄身加工有对应SDS接口的传动卡槽与定位凹槽，卡槽的位置、深度、宽度完全匹配常规SDS夹头的锁紧钢珠与传动键，插入后可实现周向扭矩传递与轴向锁紧，避免作业过程中出现柄部打滑、脱出的问题。中间段设计有外六角受力台，六角对边尺寸符合常规扳手的夹持规格，安装拆卸时可以用开口扳手或者活动扳手夹持该部位施加扭矩，避免直接夹持光滑杆部造成表面损伤，也能在螺纹旋紧时提供足够的受力支点，保证螺纹连接的预紧力达到作业要求。另一端为标准外螺纹段，螺纹规格为1/2英寸，螺纹末端设计有退刀结构，保证螺纹可以完全旋入对应内螺纹接口的底部，实现端面贴合定位，螺纹段的长度经过匹配计算，既保证足够的螺纹啮合长度传递扭矩，又不会因为螺纹过长导致旋入后出现干涉。整体外形做了过渡圆角处理，在六角台与柄部、螺纹段的衔接位置没有尖锐棱角，既降低热处理过程中的应力集中风险，也避免安装使用过程中划伤操作人员。杆身的表面处理采用发黑工艺，提升零件的防锈能力与表面硬度，适配工地、装修现场等复杂作业环境的使用需求。安装边界方面，SDS柄部的总插入长度符合常规SDS夹头的夹持深度要求，插入后不会因为柄部过长顶到夹头内部结构，也不会因为插入深度不足导致锁紧失效；螺纹段的大径、中径、小径公差符合普通连接螺纹的精度要求，与标准内螺纹配件配合时不会出现卡滞、间隙过大的问题；中间六角台的最大外径小于两端连接部位的最大回转直径，作业过程中六角台不会与夹头端面、附件端面发生摩擦干涉。在实际使用场景中，这类转接接头不需要额外改装原有工具和附件，直接插入SDS夹头锁紧后，在螺纹端旋入对应附件即可使用，能够大幅降低用户购置多套不同接口工具附件的成本，也能在现场作业缺少对应接口工具时快速实现转接，提升作业效率。设计过程中针对扭矩传递的薄弱环节做了结构强化，六角台与杆部的衔接位置做了加大过渡圆角，避免大扭矩作业时出现应力断裂，柄部的卡槽位置做了局部淬火处理，提升卡槽的耐磨性能，延长接头的使用寿命。
