多工位传动花键轴精密结构

项目分类:通用机械零部件 发布时间:2022-05-30 ID:641814
  • 多工位传动花键轴精密结构
  • 多工位传动花键轴精密结构
  • 多工位传动花键轴精密结构

  在各类需要同轴传递扭矩、同时允许轴向相对滑移的传动链路里,花键轴是承担动力衔接的核心轴类零件,这类结构常见于变速箱换挡机构、机床进给传动单元、工程机械动力输出端以及精密设备的直线-旋转复合运动工位。和普通平键单键连接相比,花键结构在轴体外周均匀加工出多道纵向凸起齿体,配合套内孔加工对应内齿槽,载荷由多齿共同分担,单齿接触应力更低,在频繁启停、正反转切换、冲击载荷工况下,齿面局部压溃、键槽松动的概率大幅降低。

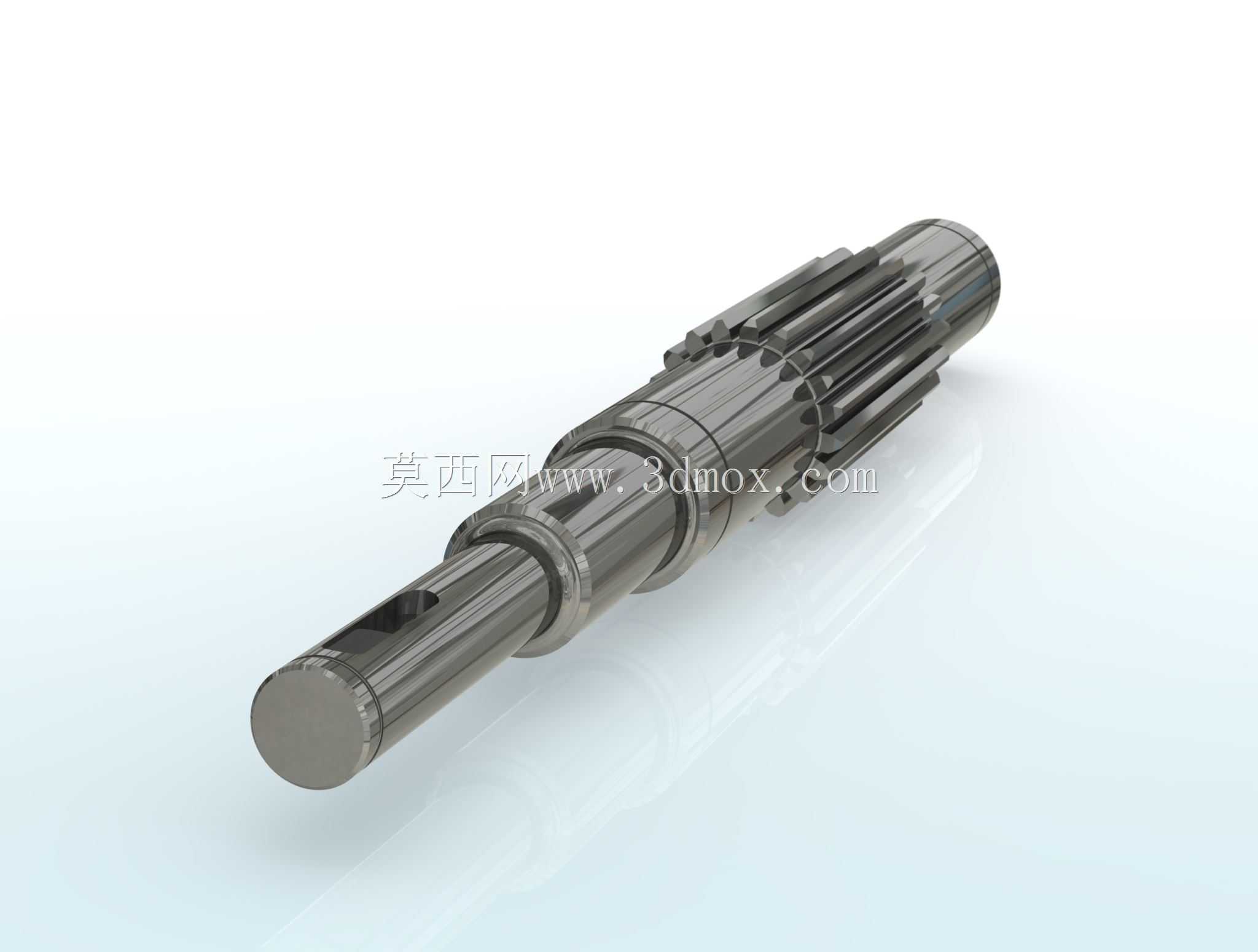

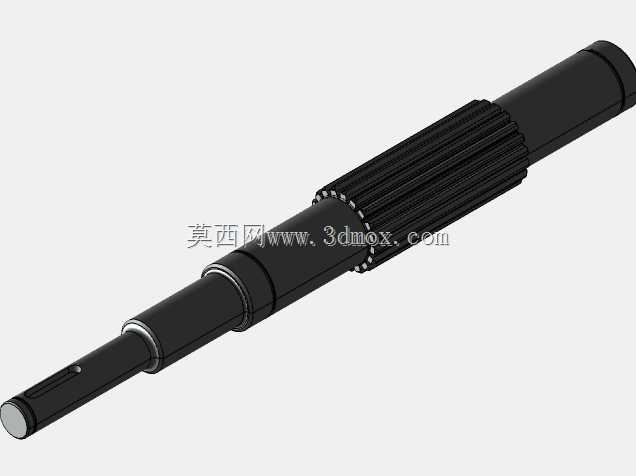

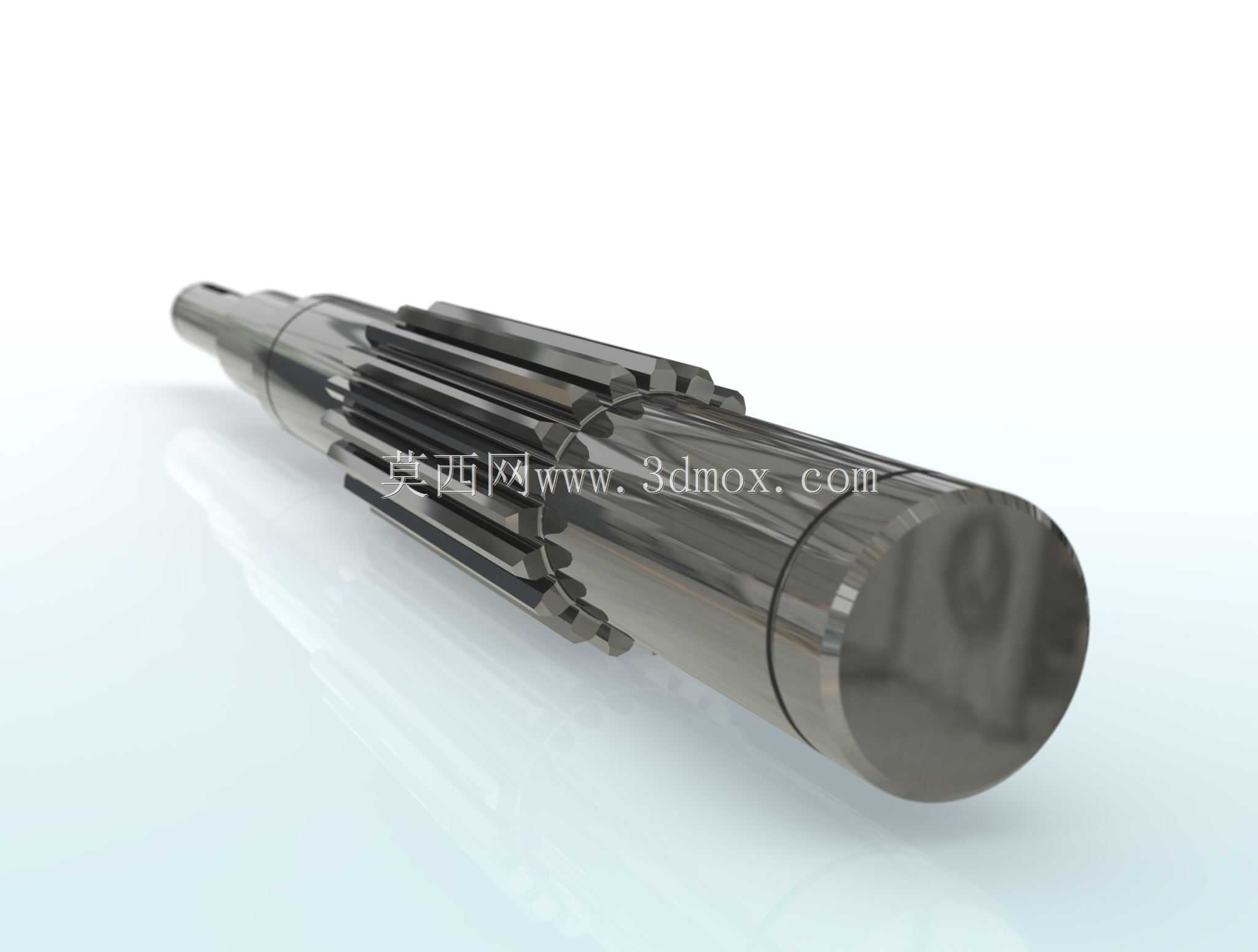

  从该轴的整体构型来看,轴段沿轴向按功能划分为多个区间:一端为光轴定位段,外圆磨削至较高尺寸精度,用于穿入支撑轴承内圈,承担径向支承,轴端加工出径向通孔,可穿入开口销或者锁紧挡圈,限制轴承内圈的轴向窜动;相邻轴段设置环形退刀槽与轴肩,轴肩端面作为轴承内圈的轴向定位面,装配时轴承抵靠轴肩即可确定轴向安装位置,退刀槽则为外圆磨削、轴承压装提供工艺避让空间,避免装配干涉。中段为花键工作段,多道齿沿圆周均布,齿向与轴线平行,属于矩形直齿花键构型,齿侧工作面经过精加工,和配套花键套配合后,既可以稳定传递旋转扭矩,花键套又能够沿齿向做直线滑动,在变速箱换挡场景中,滑动齿轮套沿花键轴轴向移动,切换不同啮合齿轮副,实现转速与扭矩的挡位切换;在进给机构中,花键套和移动工作台连接,轴旋转输出扭矩的同时,工作台沿轴向进给,不会出现动力脱开。花键段另一侧同样设置阶梯轴颈,可适配第二组支撑轴承或者传动连接套,轴端的圆柱段可安装联轴器、传动齿轮或者锁紧螺母,完成轴系的轴向锁固。

  设计这类轴件时,首先要根据传动链路传递的额定扭矩、峰值冲击载荷核算花键齿的接触强度与齿根剪切强度,确定齿的数量、齿高与齿的工作长度:齿数以承载均匀性、加工工艺性平衡选取,齿数过少则单齿载荷偏大,齿数过多会提升齿形加工难度,且齿根壁厚削弱轴体整体刚性。各轴段的直径差要匹配标准轴承、密封件、配合套的公称尺寸,轴肩高度要满足轴承定位的接触面积要求,同时不能超过轴承内圈的允许拆卸高度,方便后期维护时使用拉马拆卸轴承。轴向尺寸链需要核对箱体内壁、轴承端盖、齿轮、隔套的排布位置,预留轴承游隙调整垫片的安装空间,避免轴系运转时出现轴向窜动超差或者转动卡滞。轴上的径向销孔位置要避开轴肩圆角、花键齿根等应力集中区域,孔边做倒角去毛刺,减少热处理和交变载荷下的裂纹萌生风险。

  实际建模过程中,先以轴的回转中心线为基准绘制各轴段的回转轮廓,通过旋转特征生成基础轴体,再在花键段绘制单齿的截面轮廓,沿轴向拉伸后围绕轴线圆周阵列得到全部花键齿,之后依次切除退刀槽、销孔、倒角、圆角等细部结构。建模时要严格还原各配合面的尺寸边界:轴承配合轴颈选取过渡配合公差区间,花键齿侧预留合理的配合间隙,既保证滑动顺畅,又避免回转时出现过大回程间隙。轴体的所有尖角位置都加工出小圆角,降低应力集中,轴端倒角引导零件装配时顺利穿入轴承与套件。这类花键轴在整机中作为动力传递的核心骨架,其加工精度直接决定整套传动机构的运转平稳性、换挡顺滑度与服役寿命。
