带脚轮可移动V型托辊落地式管道支撑架

这款带脚轮的落地式管架，主要面向管道预制加工、现场管线铺设、管材转运存放等作业场景设计，可在管材切割、坡口加工、焊接组对、短距离转运环节提供稳定的管材承托支撑，替代传统固定式马凳或临时垫木，解决管材支撑点调整不便、移动费力、不同管径适配性差的现场痛点。

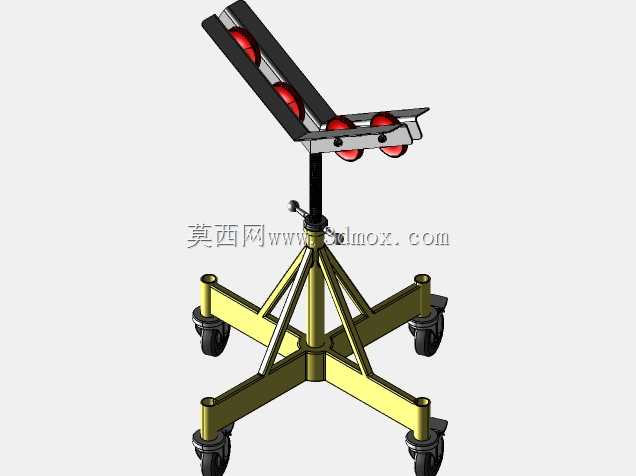

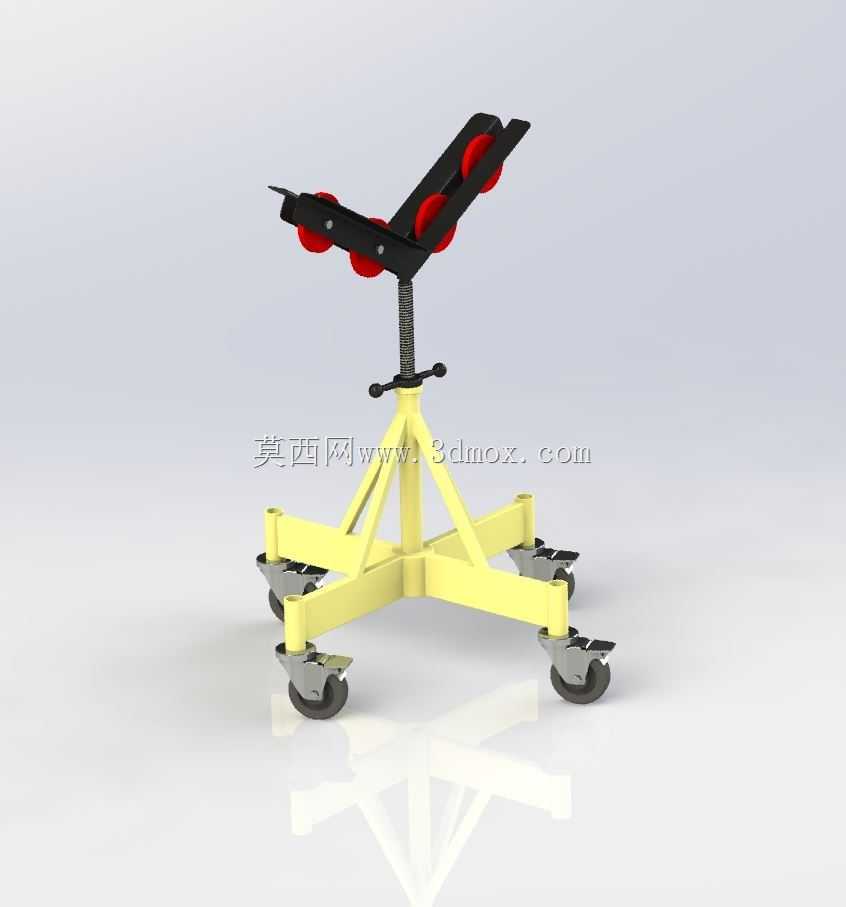

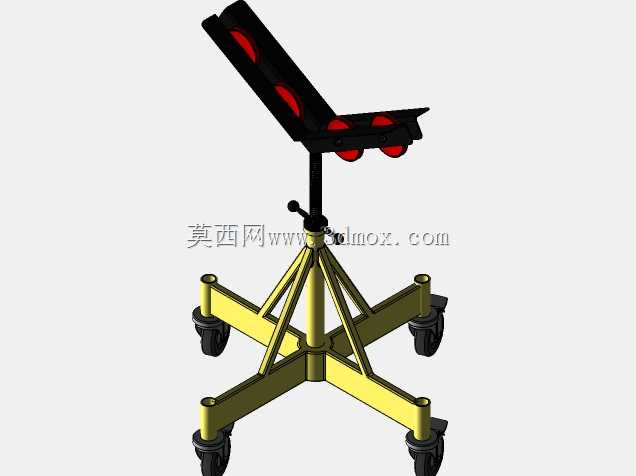

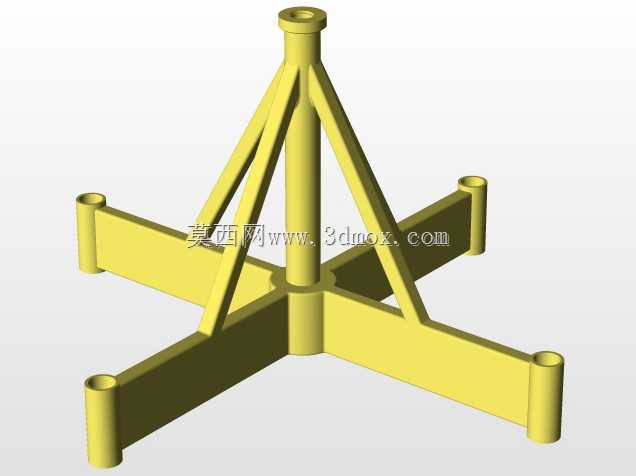

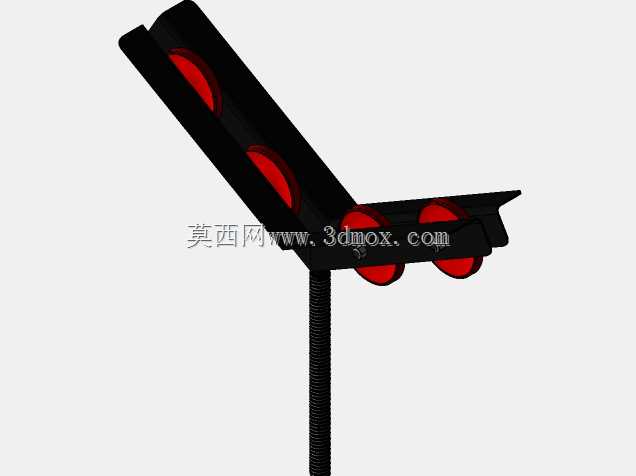

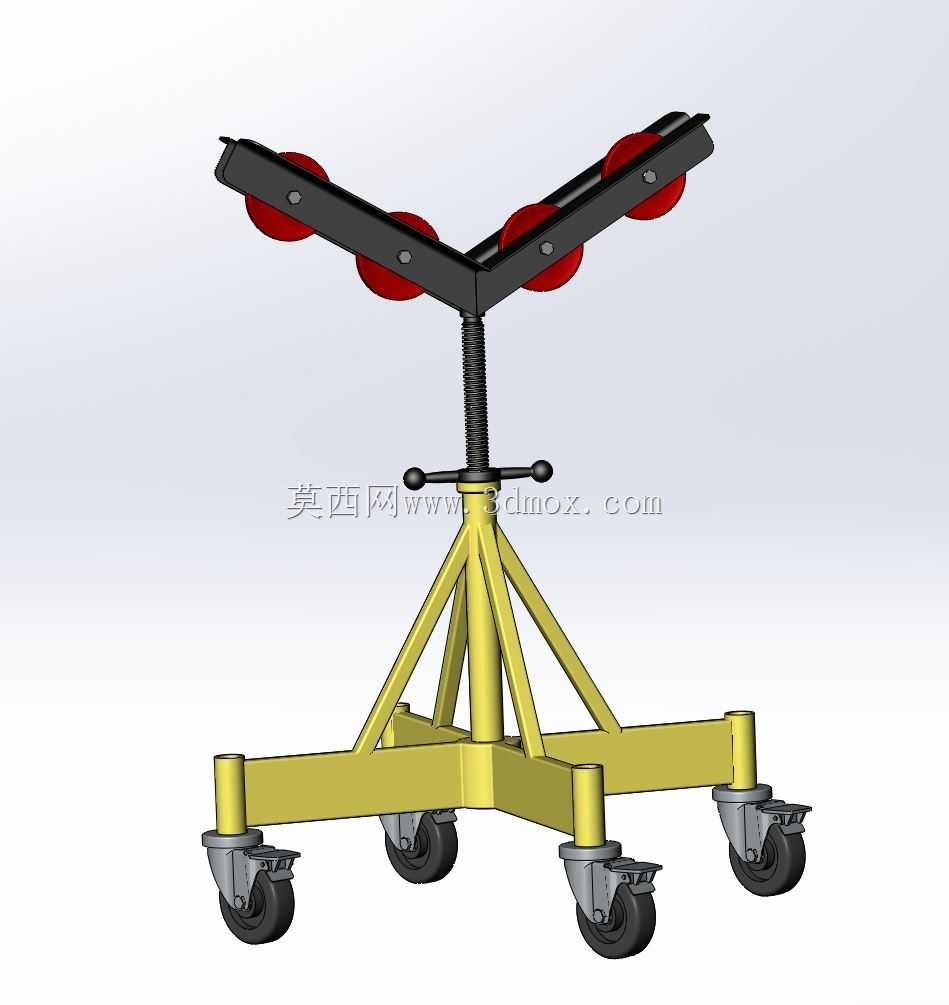

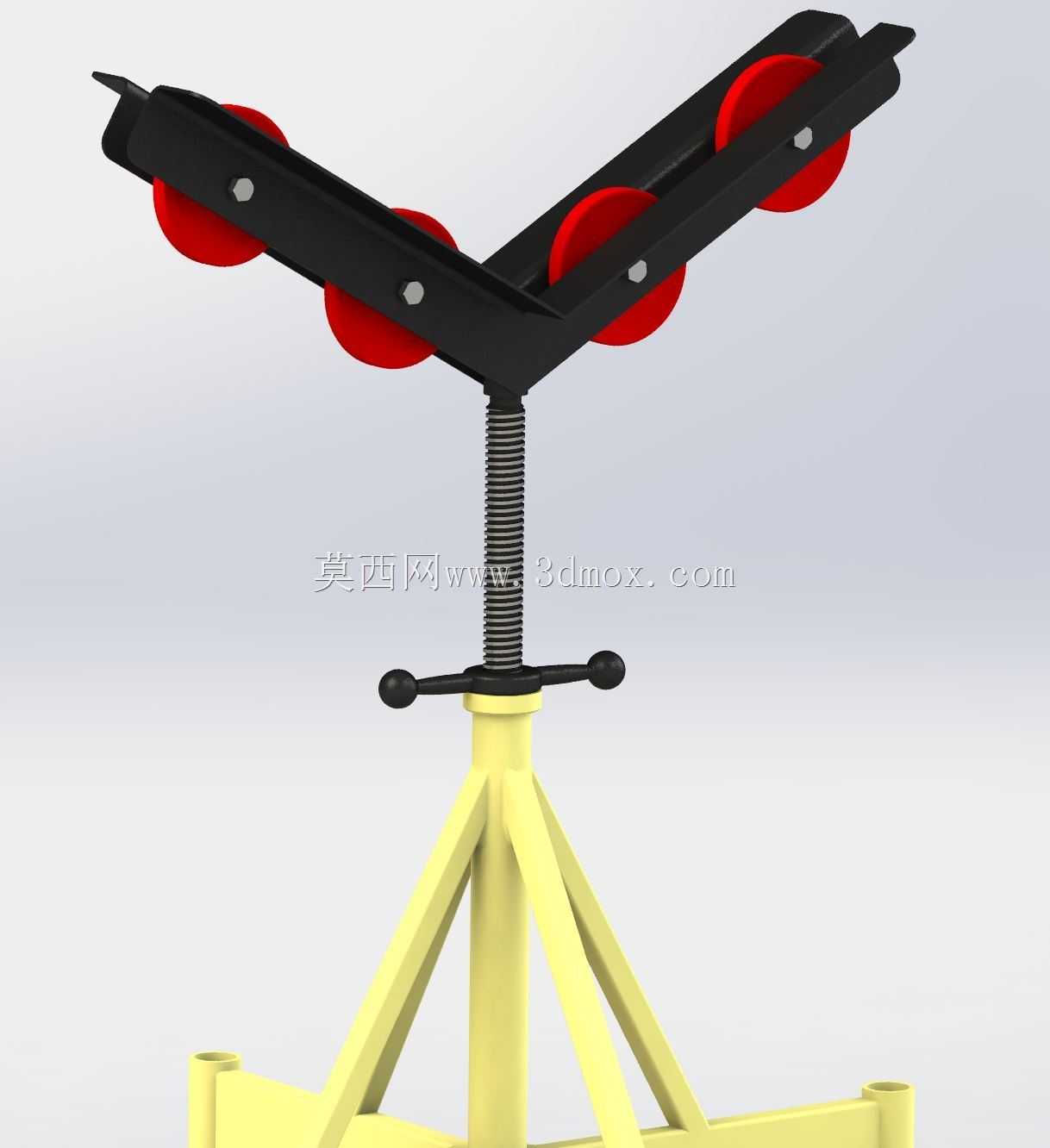

从功能特性来看，顶部采用V型排布的托辊结构，托辊外圈包覆防滑耐磨材质，既可以对圆形管材形成自定心约束，避免管材滚动滑脱，又能在管材轴向移动时通过托辊转动降低摩擦阻力，方便操作人员推拉调整管材轴向位置，减少管材表面划伤风险。支撑立柱集成螺旋升降调节结构，可根据作业人员操作高度、配套加工设备的工作台面高度，在一定范围内连续调整支撑高度，适配不同作业场景的高程需求，升降结构带有自锁特性，承重状态下不会出现自行下滑的问题。底部采用四腿外扩的落地式支撑结构，支腿向外张开形成更大的支撑跨度，相比直腿结构抗倾覆能力提升明显，即使承托大口径重型管材，也能保持整体结构稳定，不会出现侧翻风险。每个支腿底端都安装有万向脚轮，其中两个脚轮带有刹车锁定结构，需要移动管架时可直接推行，无需额外吊装或搬运，到位后踩下刹车即可锁定脚轮，保证作业过程中架体不会移位。

设计过程中，首先针对现场常用的管材直径范围确定V型托辊的开口角度，兼顾小口径薄壁管和大口径厚壁管的承托需求，托辊间距经过反复校核，避免管材放置后出现局部挠度变形；升降结构的丝杠直径、螺距选型匹配额定承重需求，保证升降操作省力且承重后螺纹副不会出现压溃变形；底部支腿的外扩角度经过重心验算，确保在最大承重、最高升降位置时，整体重心投影始终落在四个脚轮围成的支撑面内部，预留足够的抗倾覆安全余量。

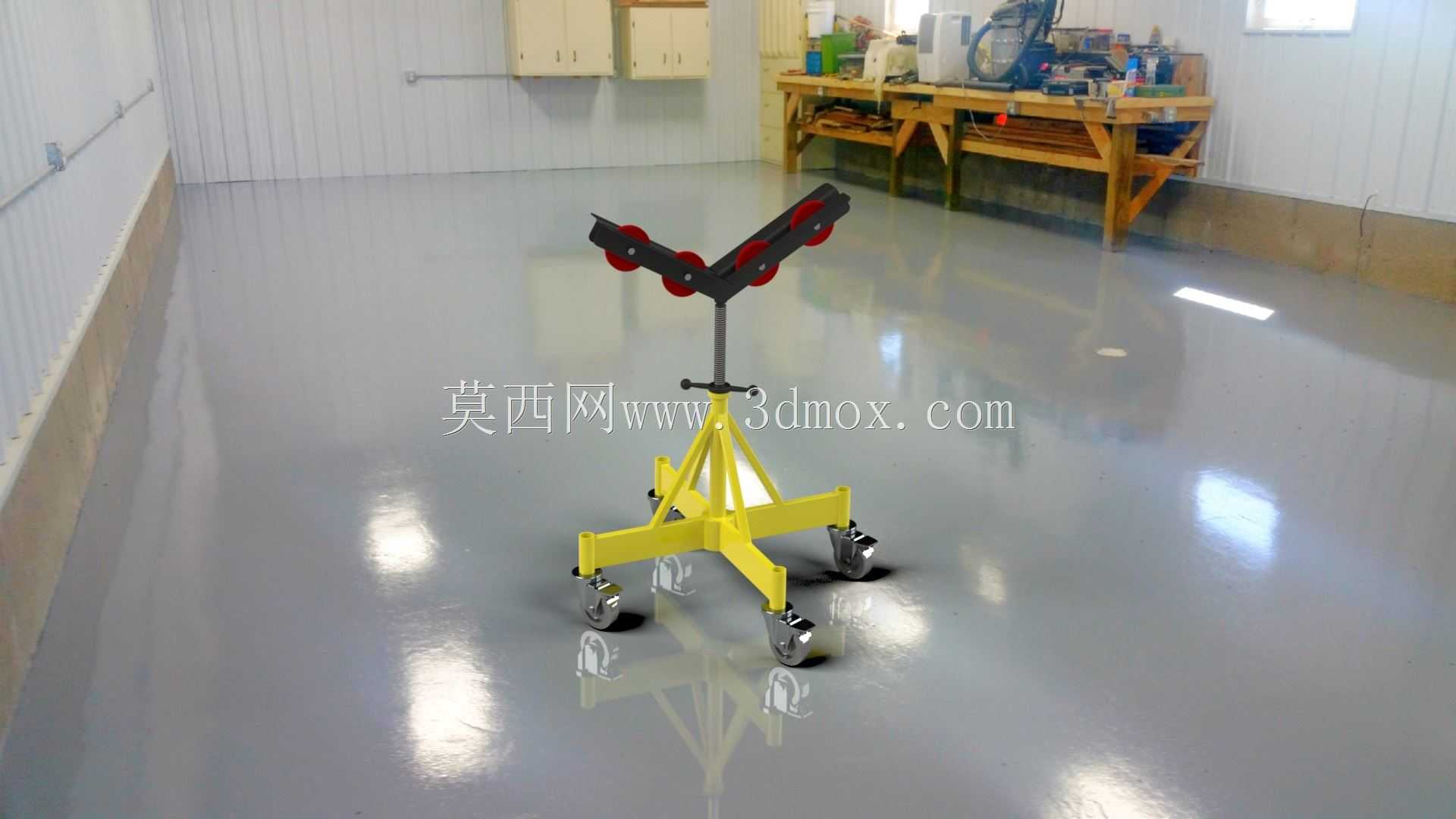

安装使用时无需额外固定基础，直接放置在平整的水泥地面即可投入使用，整体占地尺寸适配车间狭窄通道通行需求，脚轮的安装高度经过匹配，保证最低位支撑时架体底部与地面留有足够间隙，推行时不会出现剐蹭地面的问题，同时支腿上预留有辅助固定孔位，若需要长期固定在某一工位使用，可通过膨胀螺栓将架体与地面固定，进一步提升承重稳定性。
