三爪拉马轴承拆卸工具结构

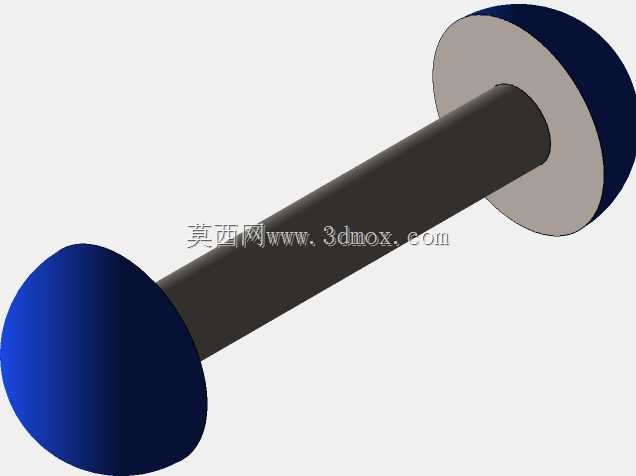

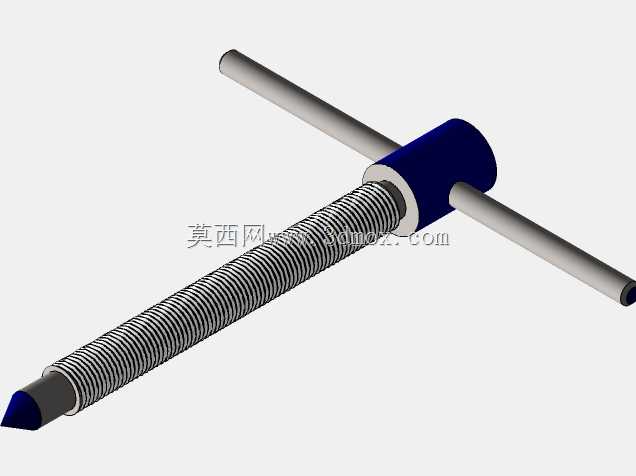

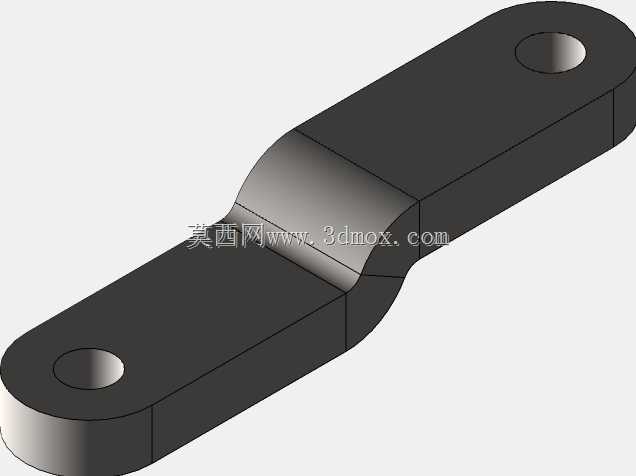

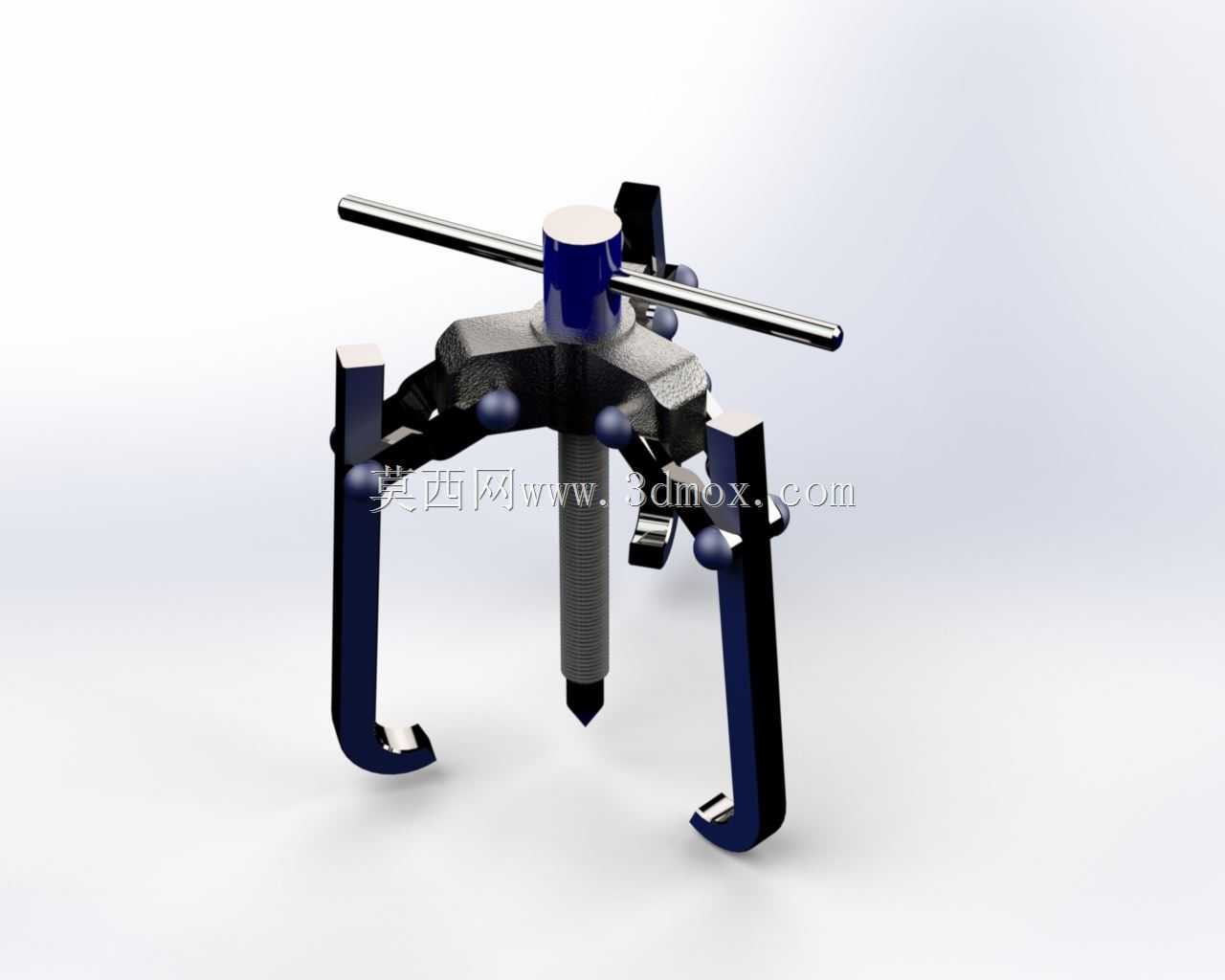

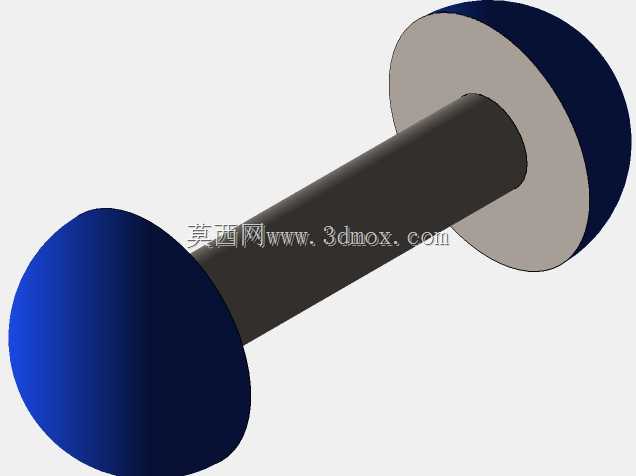

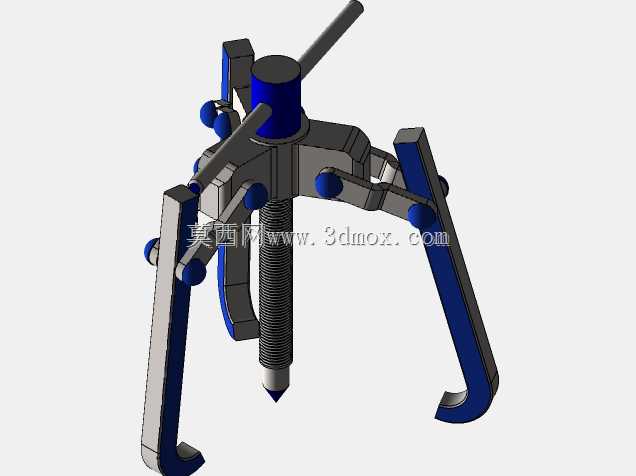

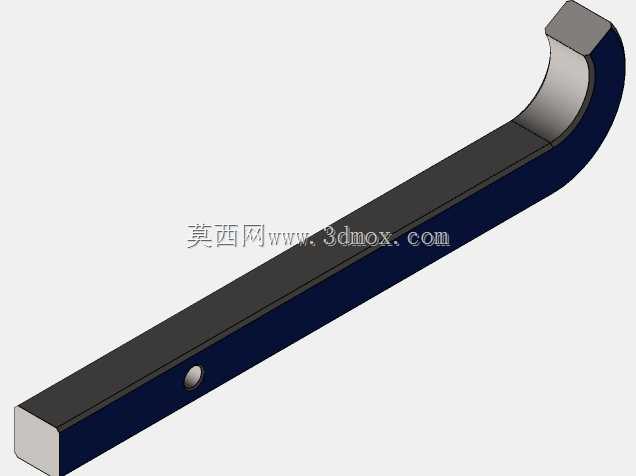

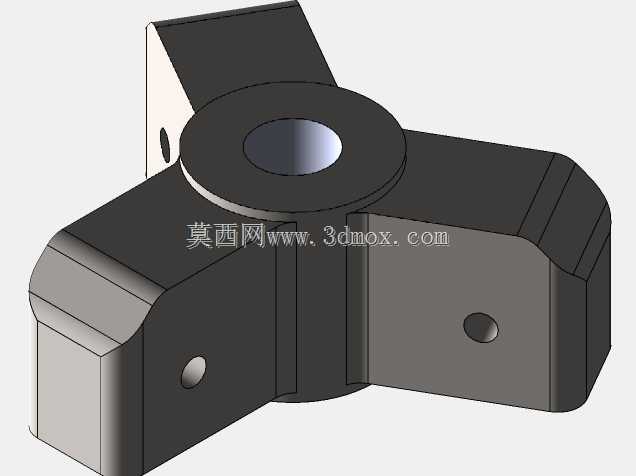

在设备运维与机械维修场景中，轴系部件的拆卸始终是高频且考验工具适配性的环节，过盈配合的轴承、皮带轮、齿轮等零件若采用敲击方式拆卸，极易造成轴颈损伤、零件碎裂甚至伤及操作人员，三爪拉马正是针对这类拆卸需求设计的专用手动工具。这款三爪结构的拉马采用中心顶杆配合三爪同步勾拉的受力形式，使用时需先将三个勾爪均匀卡合在待拆卸零件的外缘端面，确保三个爪的勾接深度一致，避免受力偏载造成零件滑脱或顶杆歪斜，随后转动顶部的横向加力杆，带动中心梯形丝杆向前进给，丝杆顶端的尖锥顶在轴端的中心定位孔内，持续转动加力杆时，丝杆的轴向推力会通过爪体转化为对待拆零件的反向拉力，平稳将过盈配合的零件从轴上拉出，全程受力沿轴向分布，不会对轴和待拆零件造成额外的侧向损伤。从结构设计来看，三个爪体采用铰接式连接在主体滑套上，可沿径向调整开合范围，适配不同直径的待拆卸零件，爪身采用弯折勾型结构，勾端做了加厚处理，能承受较大的拉拔载荷而不发生变形，爪体与主体连接的位置设置了锁紧定位结构，调整到适配直径后可锁定爪位，防止拉拔过程中爪体外张滑脱。中心丝杆采用梯形螺纹传动，相比普通三角螺纹具备更好的自锁性能与承载能力，能在大拉力工况下保持进给平稳，不会出现受力倒转的情况，顶部的横向穿杆为长杆结构，可通过增加套管的方式延长力臂，降低操作人员的加力强度，适配过盈量较大的拆卸场景。在实际选型使用时，需关注拉马的最大开合直径、最大拉拔行程两个核心边界参数，开合直径决定了可适配的待拆零件外径范围，拉拔行程则决定了可将零件从轴上拉出的最大距离，使用前需确认顶杆尖端与轴端中心孔的对中情况，三个爪的受力点需处于同一圆周平面，避免偏载造成爪体变形或零件弹出，针对不同深度的安装位，还可调整爪体在滑套上的固定位置，确保勾爪能可靠勾住零件的受力端面，不会在拉拔过程中脱开。这类工具广泛应用于机修车间、设备运维班组、电机维修、传动部件拆装等场景，是手动拆卸过盈配合轴系零件的核心工装，相比液压拉马结构更简单、维护成本更低，适合小载荷、高频次的日常维修作业使用。
