台式双轮砂轮机结构设计方案

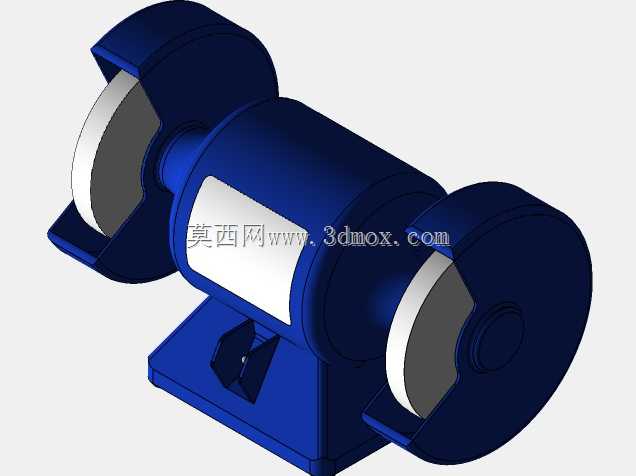

这款台式双轮砂轮机是小型机加工、维修工位常见的磨削类设备，日常布置在生产车间的工具刃磨区、设备维修班组的操作工位旁，也会出现在五金加工门店、职业院校的实训操作台上，主要承担小型金属零件的去毛刺、刃口修磨、工件表面打磨、小型刀具的刃磨修复作业，比如钳工手工錾子的刃口打磨、钻头切削角度修磨、小型冲压件飞边去除、焊接后焊缝余高打磨这类场景都能适配。从结构设计来看，整体采用卧式双出轴布局，核心驱动电机居中布置，两端输出轴直接安装砂轮，省去了中间传动结构，既压缩了设备整体体积，也减少了传动环节的功率损耗，电机外壳采用带散热筋的铸铝结构，连续作业时能快速散出绕组产生的热量，避免长时间运行出现过热停机的问题。设备底座采用加宽的铸铁一体式结构，底部预留了四个螺栓安装孔，安装时可以通过膨胀螺栓固定在混凝土工作台或者钢制工位架上，安装边界需要预留左右两侧各不小于三百毫米的操作空间，前方操作区预留不小于四百毫米的站位空间，避免砂轮旋转时周边杂物被卷入，也方便操作人员调整站位适配不同的打磨角度。两端的砂轮防护罩采用厚钢板冲压成型，防护罩开口角度严格控制在安全规范要求的范围内，仅留出朝向操作人员的作业开口，其余区域完全封闭，能在砂轮意外碎裂时有效阻挡碎块飞溅，防护罩上方还设置了可调节的工件托架，托架和砂轮之间的间隙可以根据磨损情况随时调整，始终保持较小的安全间隙，防止打磨时工件被卷入砂轮和托架的缝隙中。设备的启停开关布置在底座前方的易操作位置，采用带防水防尘罩的按钮结构，适配车间多粉尘、偶尔有切削液飞溅的作业环境，开关触点采用银合金材质，频繁启停也不会出现接触不良的问题。两端砂轮可以根据作业需求更换不同粒度的磨轮，比如一端安装粗粒度棕刚玉砂轮用于粗磨去余量，另一端安装细粒度砂轮用于精磨修刃口，不用频繁更换砂轮就能完成从粗加工到精加工的不同工序，大幅提升小型修磨作业的效率。设计时还做了整机的动平衡校准，电机转子和砂轮装配后都经过动平衡测试，运行时的振动幅度控制在极小范围内，长时间打磨作业也不会出现明显的抖动，既能保证磨削面的平整度，也能降低操作人员的手部疲劳感。设备的电源线从底座后侧引出，布线位置避开了砂轮旋转区域和操作站位，防止作业时线缆被磨损引发安全隐患，整体结构没有多余的复杂部件，日常维护只需要定期检查砂轮磨损情况、调整托架间隙、给电机轴承加注润滑脂即可，维护成本极低，非常适合高频次的小型修磨作业场景使用。
